【国家标准(GB)】 往复式割草机 术语

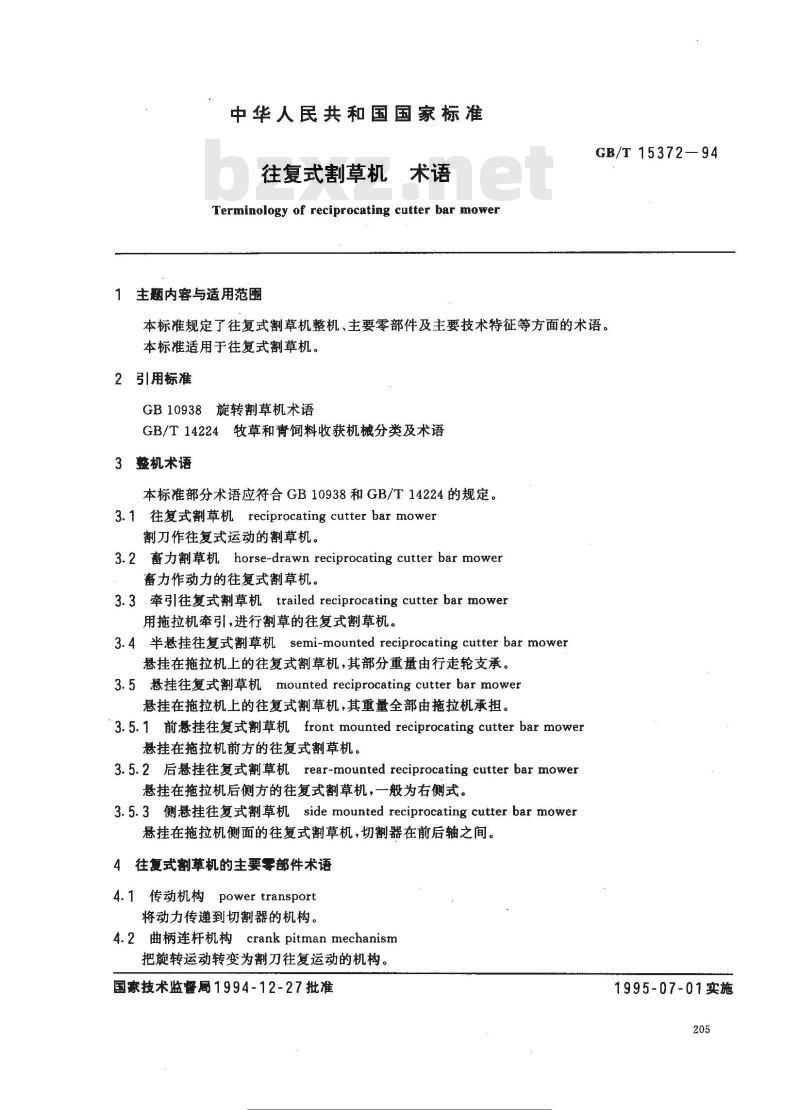

中华人民共和国国家标准
往复式割草机术语
Terminology of reciprocating cutter bar mower1主题内容与适用范围
GB/T15372—94
本标准规定了往复式割草机整机、主要零部件及主要技术特征等方面的术语。本标准适用于往复式割草机。
2引用标准
GB10938旋转割草机术语
GB/T14224牧草和青饲料收获机械分类及术语3整机术语
本标准部分术语应符合GB10938和GB/T14224的规定。3.1往复式割草机 reciprocating cutter bar mower割刀作往复式运动的割草机。
3.2畜力割草机horse-drawn reciprocating cutter bar mower畜力作动力的往复式割草机。
3.3，牵引往复式割草机trailed reciprocating cutterbarmower用拖拉机牵引，进行割草的往复式割草机。3.4 半悬挂往复式割草机 semi-mounted reciprocating cutter bar mower悬挂在拖拉机上的往复式割草机，其部分重量由行走轮支承。3.5悬挂往复式割草机mounted reciprocating cutter bar mower悬挂在拖拉机上的往复式割草机，其重量全部由拖拉机承担。3. 5. 1 前悬挂往复式割草机 front mounted reciprocating cutter bar mower悬挂在拖拉机前方的往复式割草机。3.5.2 后悬挂往复式割草机 rear-mounted reciprocating cutter bar mower悬挂在拖拉机后侧方的往复式割草机，一般为右侧式。3.5.3侧悬挂往复式割草机side mounted reciprocating cutter bar mower悬挂在拖拉机侧面的往复式割草机，切割器在前后轴之间。4往复式割草机的主要零部件术语4.1传动机构power transport
将动力传递到切割器的机构。
4.2曲柄连杆机构 crank pitman mechanism把旋转运动转变为割刀往复运动的机构。国家技术监督局1994-12-27批准活装
1995-07-01实施

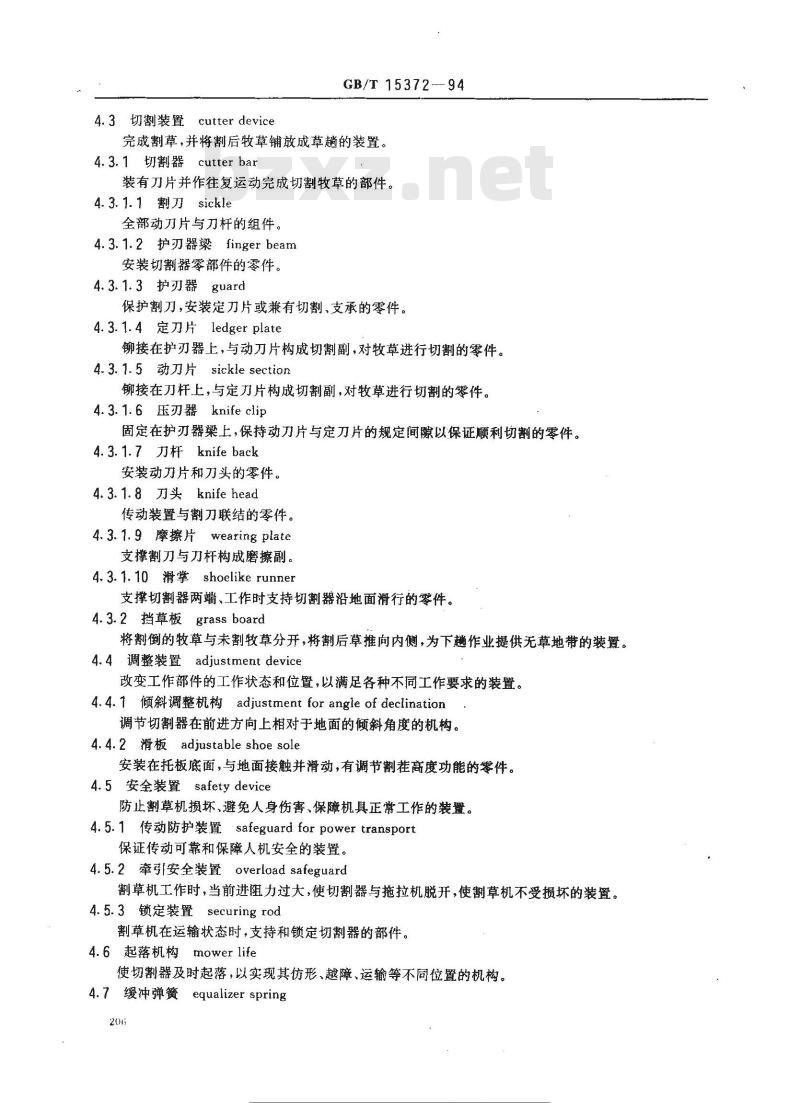

4.3切割装置
cutterdevice
GB/T 15372-94
完成割草，并将割后牧草铺放成草趟的装置。4.3.1切割器cutter bar
装有刀片并作往复运动完成切割牧草的部件。4.3.1.1割刀sickle
全部动刀片与刀杆的组件。
4.3.1.2护刃器梁fingerbeam
安装切割器零部件的零件。
4.3.1.3护刃器guard
保护割刀，安装定刀片或兼有切割、支承的零件。4.3. 1.4 定刀片ledger plate
铆接在护刃器上，与动刀片构成切割副，对牧草进行切割的零件。4.3. 1. 5 动刀片 sickle section铆接在刀杆上，与定力片构成切割副，对牧草进行切割的零件。4.3.1.6压刃器knifeclip
固定在护刃器梁上，保持动刀片与定刀片的规定间以保证顺利切割的零件。4.3.1.7刀杆knife back
安装动刀片和刀头的零件。
4.3.1.8刀头knife head
传动装置与割刀联结的零件。
4.3.1.9 摩擦片wearing plate
支撑割刀与刀杆构成磨擦副。
4.3.1.10滑掌shoelike runner
支撑切割器两端、工作时支持切割器沿地面滑行的零件。4.3.2挡草板grass board
将割倒的牧草与未割牧草分开，将割后草推向内侧，为下趟作业提供无草地带的装置。4.4调整装置adjustment device改变工作部件的工作状态和位置，以满足各种不同工作要求的装置。4.4. 1 倾斜调整机构 adjustment for angle of declination调节切割器在前进方向上相对于地面的倾斜角度的机构。4.4.2 滑板 adjustable shoe sole安装在托板底面，与地面接触并滑动，有调节割茬高度功能的零件。4.5安全装置safety device
防止割草机损坏、避免人身伤害、保障机具正常工作的装置。4.5.1 传动防护装置 safeguard for power transport保证传动可靠和保障人机安全的装置。4.5.2牵引安全装置overload safeguard割草机工作时，当前进阻力过大，使切割器与拖拉机脱开，使割草机不受损坏的装置。4.5.3锁定装置securing rod
割草机在运输状态时，支持和锁定切割器的部件。4.6起落机构mowerlife
使切割器及时起落，以实现其仿形、越障、运输等不同位置的机构。4.7缓冲弹簧equalizer spring
业资米免费量

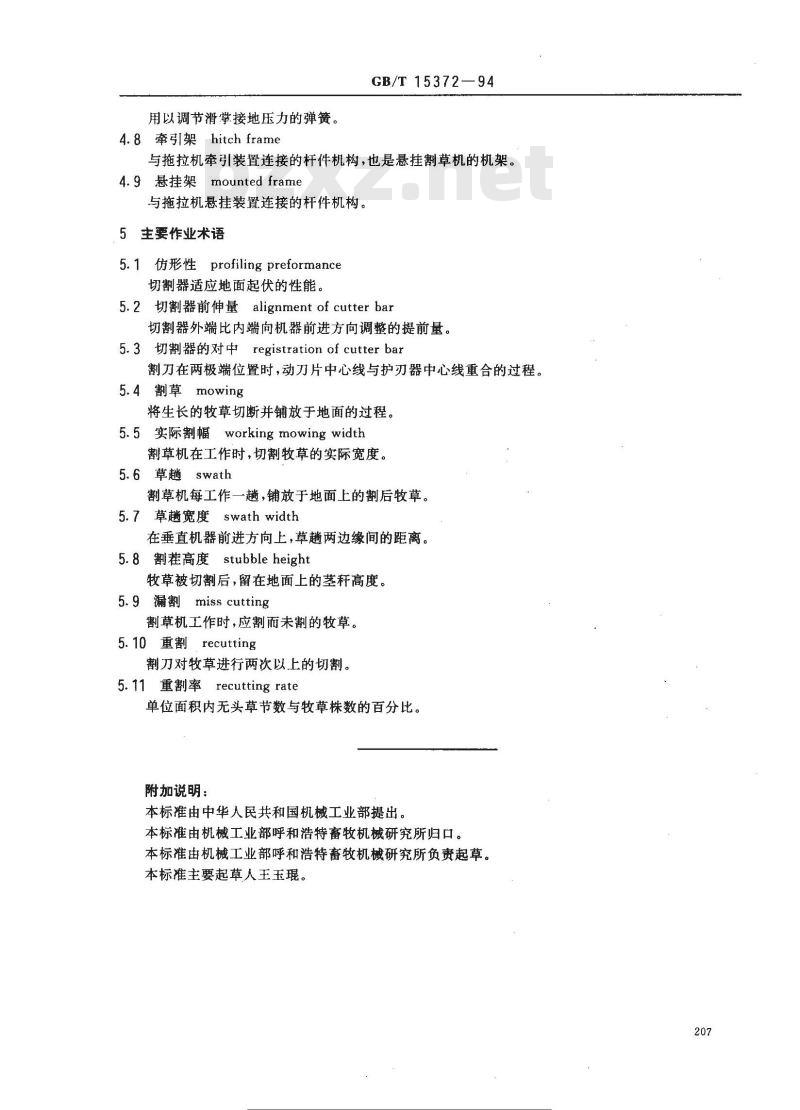

用以调节滑掌接地压力的弹簧。4.8牵引架hitch frame
GB/T 15372—94
与拖拉机牵引装置连接的杆件机构，也是悬挂割草机的机架。4.9悬挂架mounted frameWww.bzxZ.net
与拖拉机悬挂装置连接的杆件机构。5
主要作业术语
5. 1 仿形性 profiling preformance切割器适应地面起伏的性能。
5.2切割器前伸量alignment of cutter bar切割器外端比内端向机器前进方向调整的提前量。5.3切割器的对中registration of cutter bar割刀在两极端位置时，动刀片中心线与护刃器中心线重合的过程。5.4割草mowing
将生长的牧草切断并铺放于地面的过程。5.5实际割幅workingmowingwidth割草机在工作时，切割牧草的实际宽度。5.6草趟swath
割草机每工作一趟，铺放于地面上的割后牧草。5.7草趟宽度swath width
在垂直机器前进方向上，草趟两边缘间的距离。5.8割茬高度stubble height
牧草被切割后，留在地面上的茎秆高度。5.9 漏割 miss cutting
割草机工作时，应割而未割的牧草。5.10重割recutting
割刀对牧草进行两次以上的切割。5. 11重割率recutting rate
单位面积内无头草节数与牧草株数的百分比。附加说明：
本标准由中华人民共和国机械工业部提出。本标准由机械工业部呼和浩特畜牧机械研究所归口。本标准由机械工业部呼和浩特畜牧机械研究所负责起草。本标准主要起草人王玉琨。
