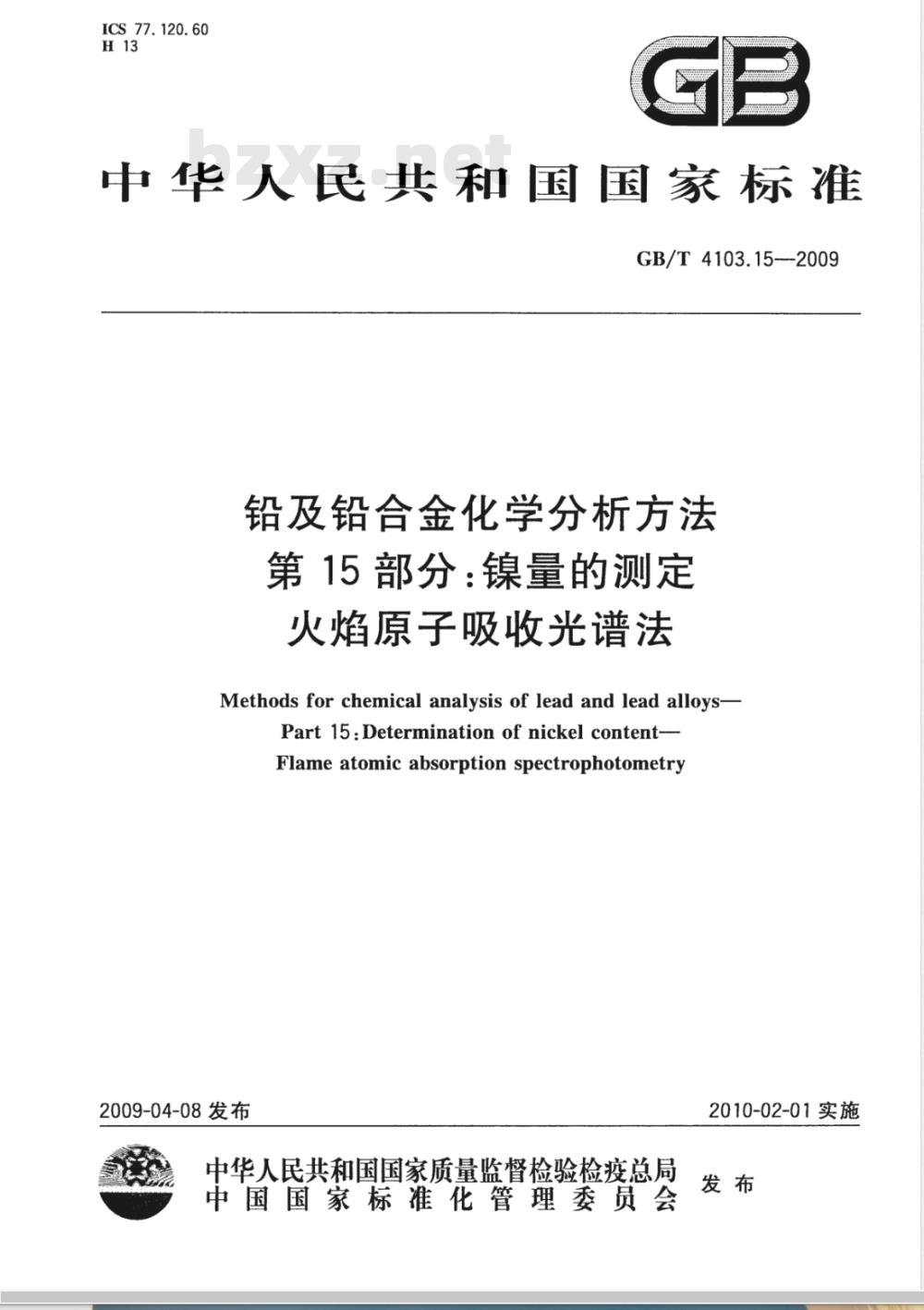

【国家标准(GB)】 铅及铅合金化学分析方法 第15部分：镍量的测定 火焰原子吸收光谱法

ICS.77.120.60
中华人民共和国国家标准
GB/T4103.15--2009
铅及铅合金化学分析方法
第15部分：镍量的测定
火焰原子吸收光谱法
Methods for chemical analysis of lead and lead alloys-Part 15:Determination of nickel content-Flame atomic absorption spectrophotometry2009-04-08发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-02-01实施

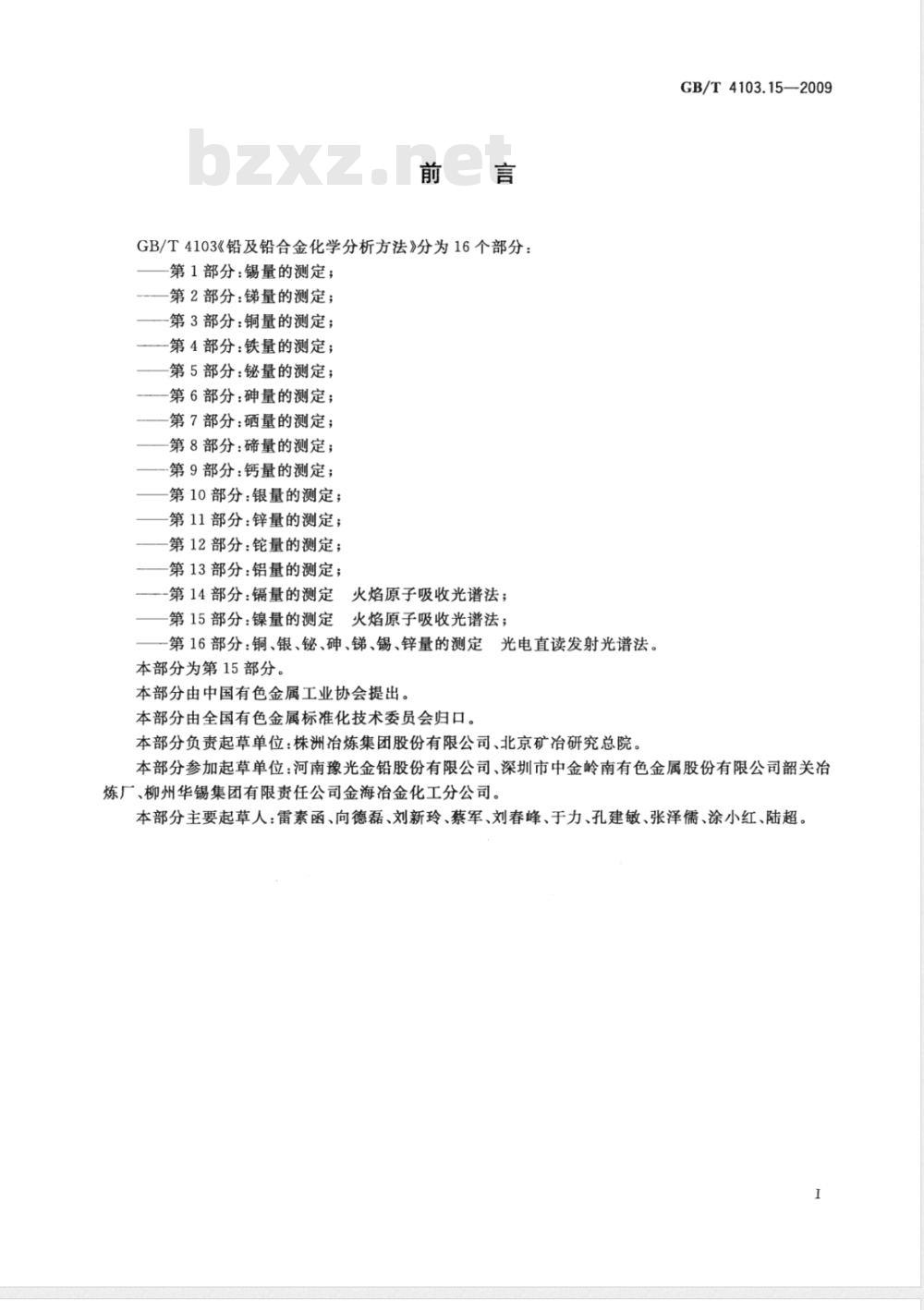

GB/T4103《铅及铅合金化学分析方法》分为16个部分：第1部分：锡量的测定；
第2部分：锑量的测定；
一第3部分：铜量的测定；
第4部分：铁量的测定；
第5部分：铋量的测定；
一第6部分：砷量的测定；
第7部分：硒量的测定；
第8部分：碲量的测定；
第9部分：钙量的测定；
第10部分：银量的测定；
第11部分：锌量的测定；
第12部分：铊量的测定；
第13部分：铝量的测定；
-第14部分：镉量的测定
火焰原子吸收光谱法；
第15部分：镍量的测定火焰原子吸收光谱法；光电直读发射光谱法。
第16部分：铜、银、铋、砷、锑、锡、锌量的测定本部分为第15部分。
本部分由中国有色金属工业协会提出。本部分由全国有色金属标准化技术委员会归口。本部分负责起草单位：株洲冶炼集团股份有限公司、北京矿冶研究总院。GB/T4103.15—2009免费标准bzxz.net
本部分参加起草单位：河南豫光金铅股份有限公司、深圳市中金岭南有色金属股份有限公司韶关冶炼厂、柳州华锡集团有限责任公司金海冶金化工分公司。本部分主要起草人：雷素函、向德磊、刘新玲、蔡军、刘春峰、于力、孔建敏、张泽儒、涂小红、陆超。I

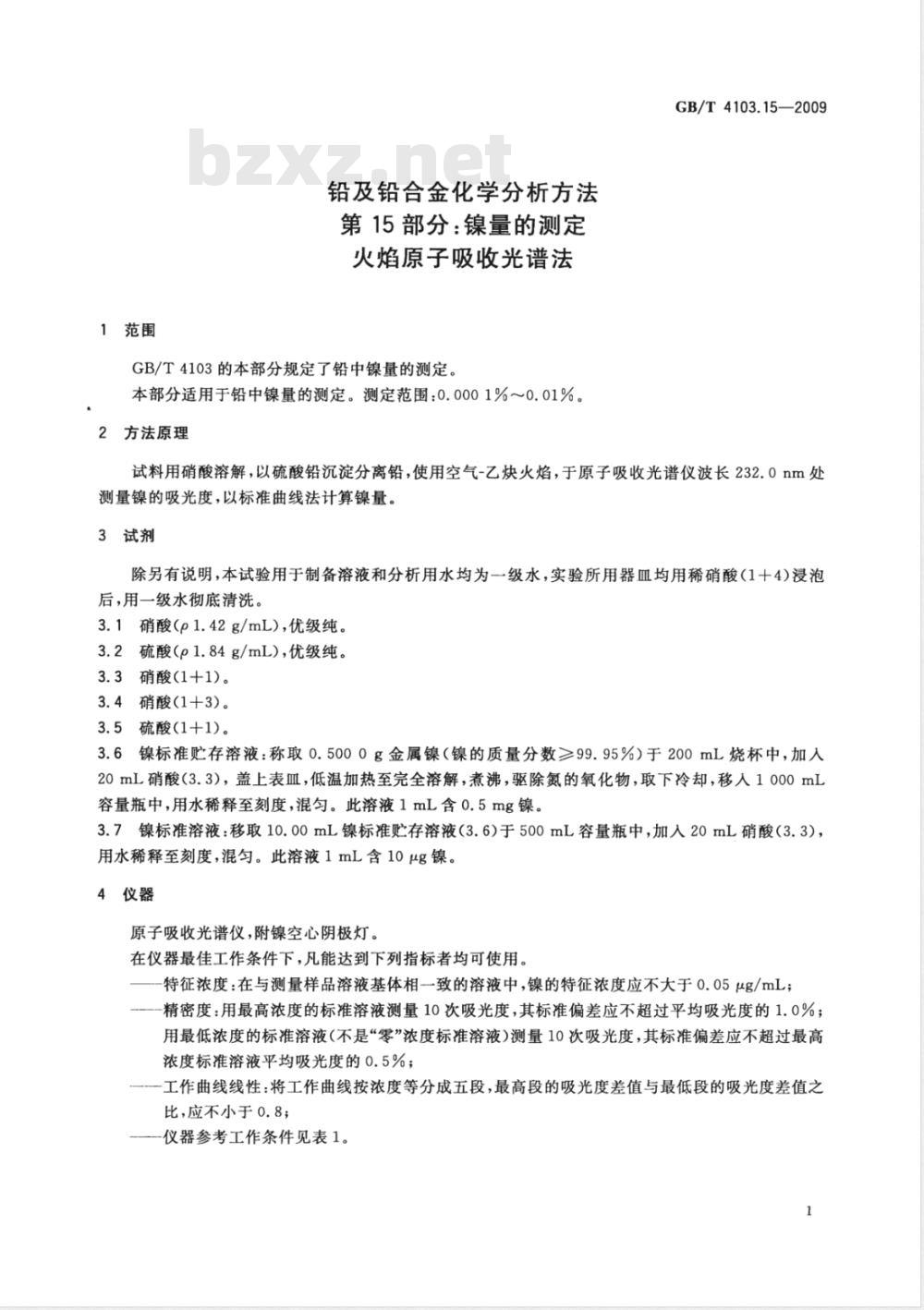

1范围
铅及铅合金化学分析方法
第15部分：镍量的测定
火焰原子吸收光谱法
GB/T4103的本部分规定了铅中镍量的测定。本部分适用于铅中镍量的测定。测定范围：0.0001%～0.01%。方法原理
GB/T4103.15—2009
试料用硝酸溶解，以硫酸铅沉淀分离铅，使用空气-乙炔火焰，于原子吸收光谱仪波长232.0nm处测量镍的吸光度，以标准曲线法计算镍量。3试剂
除另有说明，本试验用于制备溶液和分析用水均为一级水，实验所用器皿均用稀硝酸（1十4)浸泡后，用一级水彻底清洗。
3.1硝酸（p1.42g/mL），优级纯。3.2硫酸（p1.84g/mL），优级纯。3.3硝酸(1+1)。
3.4硝酸(1+3)。
3.5硫酸(1+1)。
3.6镍标准贮存溶液：称取0.5000g金属镍（镍的质量分数≥99.95%）于200mL烧杯中，加入20mL硝酸（3.3），盖上表皿，低温加热至完全溶解，煮沸，驱除氮的氧化物，取下冷却，移人1000mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含0.5mg镍。3.7镍标准溶液：移取10.00mL镍标准贮存溶液（3.6）于500mL容量瓶中，加入20mL硝酸（3.3），用水稀释至刻度，混匀。此溶液1mL含10μg镍。4仪器
原子吸收光谱仪，附镍空心阴极灯。在仪器最佳工作条件下，凡能达到下列指标者均可使用。特征浓度：在与测量样品溶液基体相一致的溶液中，镍的特征浓度应不大于0.05μg/mL；一-精密度：用最高浓度的标准溶液测量10次吸光度，其标准偏差应不超过平均吸光度的1.0%用最低浓度的标准溶液（不是“零”浓度标准溶液）测量10次吸光度，其标准偏差应不超过最高浓度标准溶液平均吸光度的0.5%；一工作曲线线性：将工作曲线按浓度等分成五段，最高段的吸光度差值与最低段的吸光度差值之比，应不小于0.8；
仪器参考工作条件见表1。
GB/T4103.15—2009

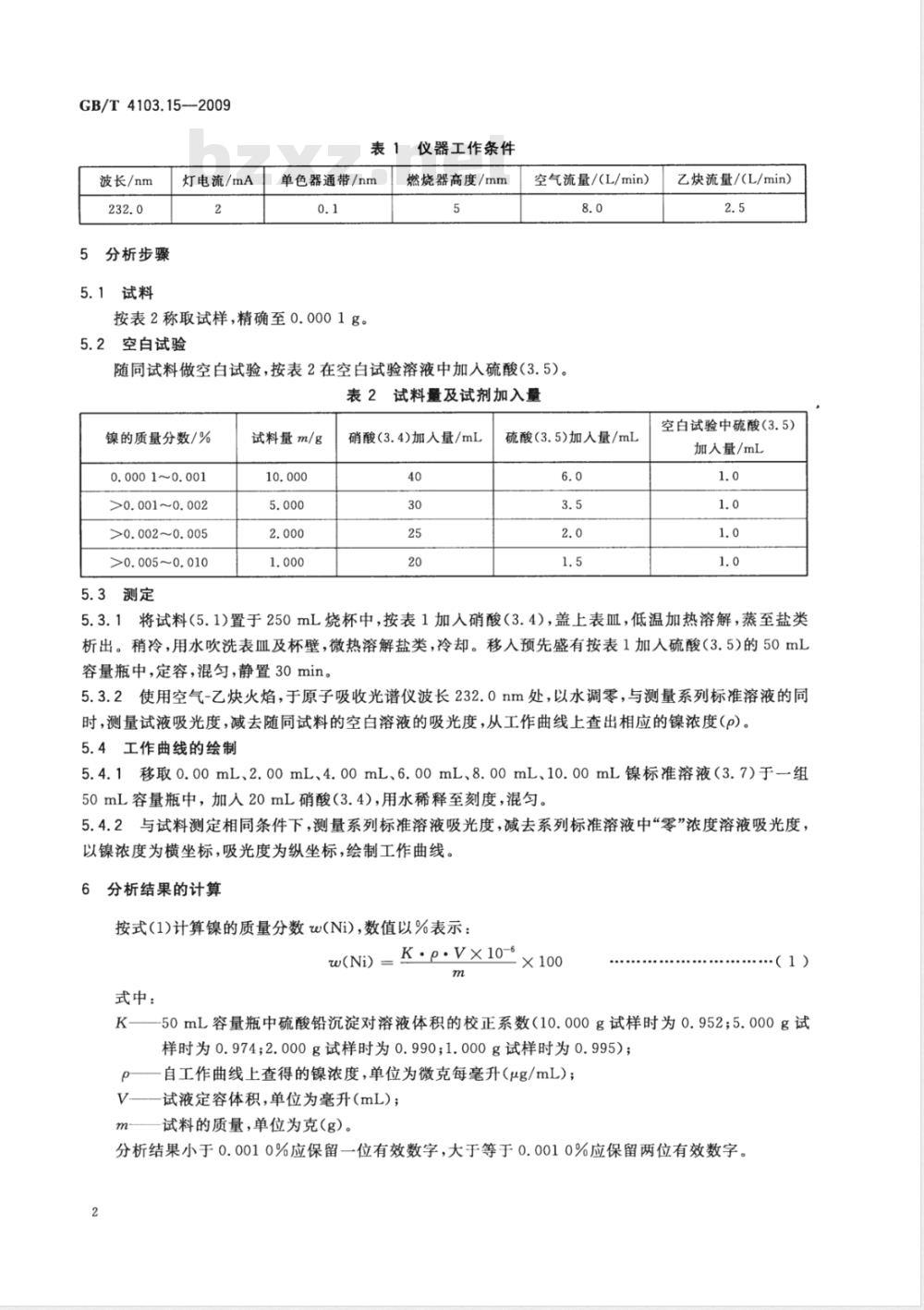

波长/nm
5分析步骤
5.1试料
灯电流/mA
仪器工作条件
单色器通带/nm
按表2称取试样，精确至0.0001g。5.2空白试验
燃烧器高度/mm
空气流量/(L/min）
随同试料做空白试验，按表2在空白试验溶液中加人硫酸（3.5）。表2试料量及试剂加入量
镍的质量分数/%
0.0001~0.001
>0.001~0.002
>0.002~0.005
>0.005~0.010
5.3测定
试料量m/g
硝酸(3.4)加人量/mL
硫酸(3.5)加人量/mL
乙炔流量/(L/min）
空白试验中硫酸（3.5）
加人量/mL
5.3.1将试料（5.1)置于250mL烧杯中，按表1加人硝酸（3.4），盖上表血，低温加热溶解，蒸至盐类析出。稍冷，用水吹洗表血皿及杯壁，微热溶解盐类，冷却。移人预先盛有按表1加入硫酸（3.5)的50mL容量瓶中，定容，混匀，静置30min。5.3.2使用空气-乙炔火焰，于原子吸收光谱仪波长232.0nm处，以水调零，与测量系列标准溶液的同时，测量试液吸光度，减去随同试料的空白溶液的吸光度，从工作曲线上查出相应的镍浓度（p)，5.4工作曲线的绘制
5.4.1移取0.00mL、2.00mL、4.00mL、6.00mL、8.00mL、10.00mL镍标准溶液（3.7）于一组50mL容量瓶中，加入20mL硝酸（3.4），用水稀释至刻度，混匀，5.4.2与试料测定相同条件下，测量系列标准溶液吸光度，减去系列标准溶液中“零”浓度溶液吸光度，以镍浓度为横坐标，吸光度为纵坐标，绘制工作曲线。6分析结果的计算
按式(1)计算镍的质量分数w(Ni）)，数值以%表示：Kp.V×10-×100
w(Ni)=
式中：
（1）
-50mL容量瓶中硫酸铅沉淀对溶液体积的校正系数（10.000g试样时为0.952；5.000g试样时为0.974；2.000g试样时为0.990；1.000g试样时为0.995）；自工作曲线上查得的镍浓度，单位为微克每毫升（μg/mL）；试液定容体积，单位为毫升（mL）；试料的质量，单位为克（g）。
分析结果小于0.0010%应保留一位有效数字，大于等于0.0010%应保留两位有效数字。2

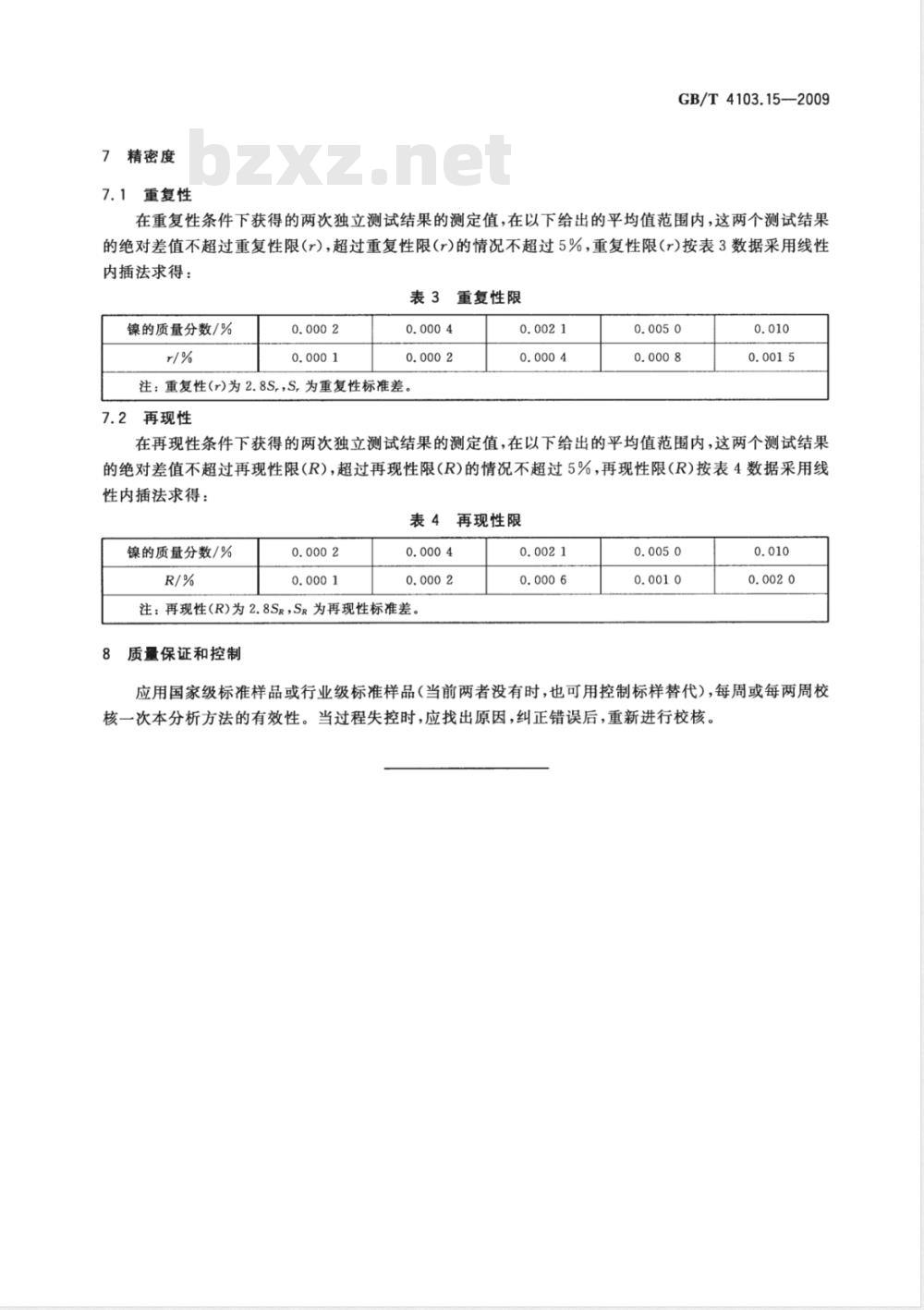

7精密度
7.1重复性
GB/T4103.15-2009
在重复性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限（r），超过重复性限（r)的情况不超过5%，重复性限（r)按表3数据采用线性内插法求得：
表3重复性限
镍的质量分数/%
注：重复性(r)为2.8S,,S，为重复性标准差。7.2再现性
在再现性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过再现性限（R），超过再现性限（R)的情况不超过5%，再现性限（R)按表4数据采用线性内插法求得：
表4再现性限
镍的质量分数/%
注：再现性（R)为2.8SR，SR为再现性标准差。8
质量保证和控制
应用国家级标准样品或行业级标准样品（当前两者没有时，也可用控制标样替代），每周或每两周校核一次本分析方法的有效性。当过程失控时，应找出原因，纠正错误后，重新进行校核。GB/T4103.15-2009
打印日期：2009年10月19日
中华人民共和国
国家标准
铅及铅合金化学分析方法
第15部分：镍量的测定
火焰原子吸收光谱法
GB/T4103.15—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5
字数8千字
2009年6月第一版
2009年6月第一次印刷
书号：155066·1-37504
定价14.00元
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
