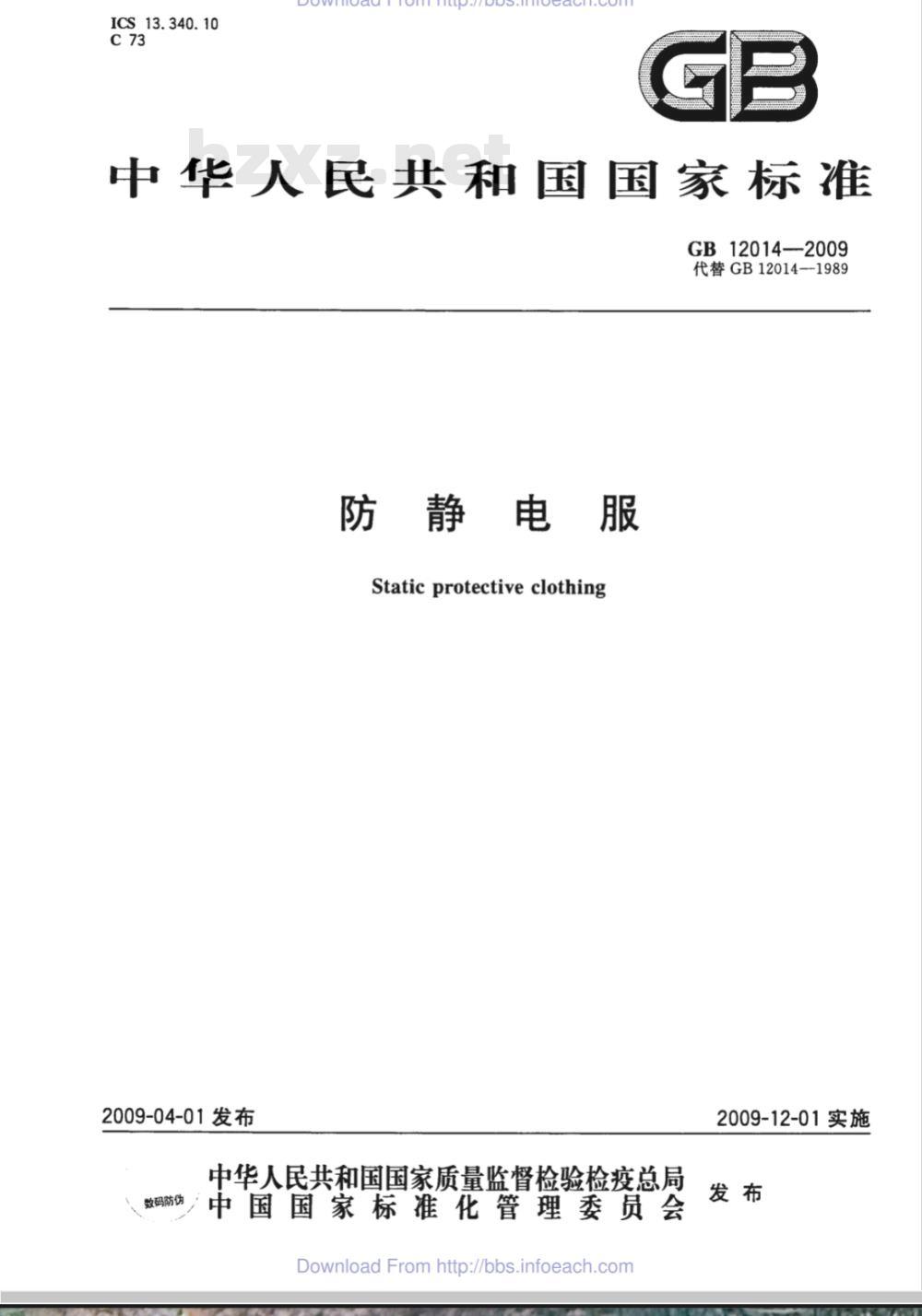

【国家标准(GB)】 防静电服

ICS_13.340.10
中华人民共和国国家标准
GB12014—2009
代替GB12014--1989
防静电服
Static protectiveclothing
2009-04-01发布
中华人民共和国国家质量监督检验检疫总局数码防伪/中国国家标准花管理委员会Download From http://bbs.infoeach.com2009-12-01实施

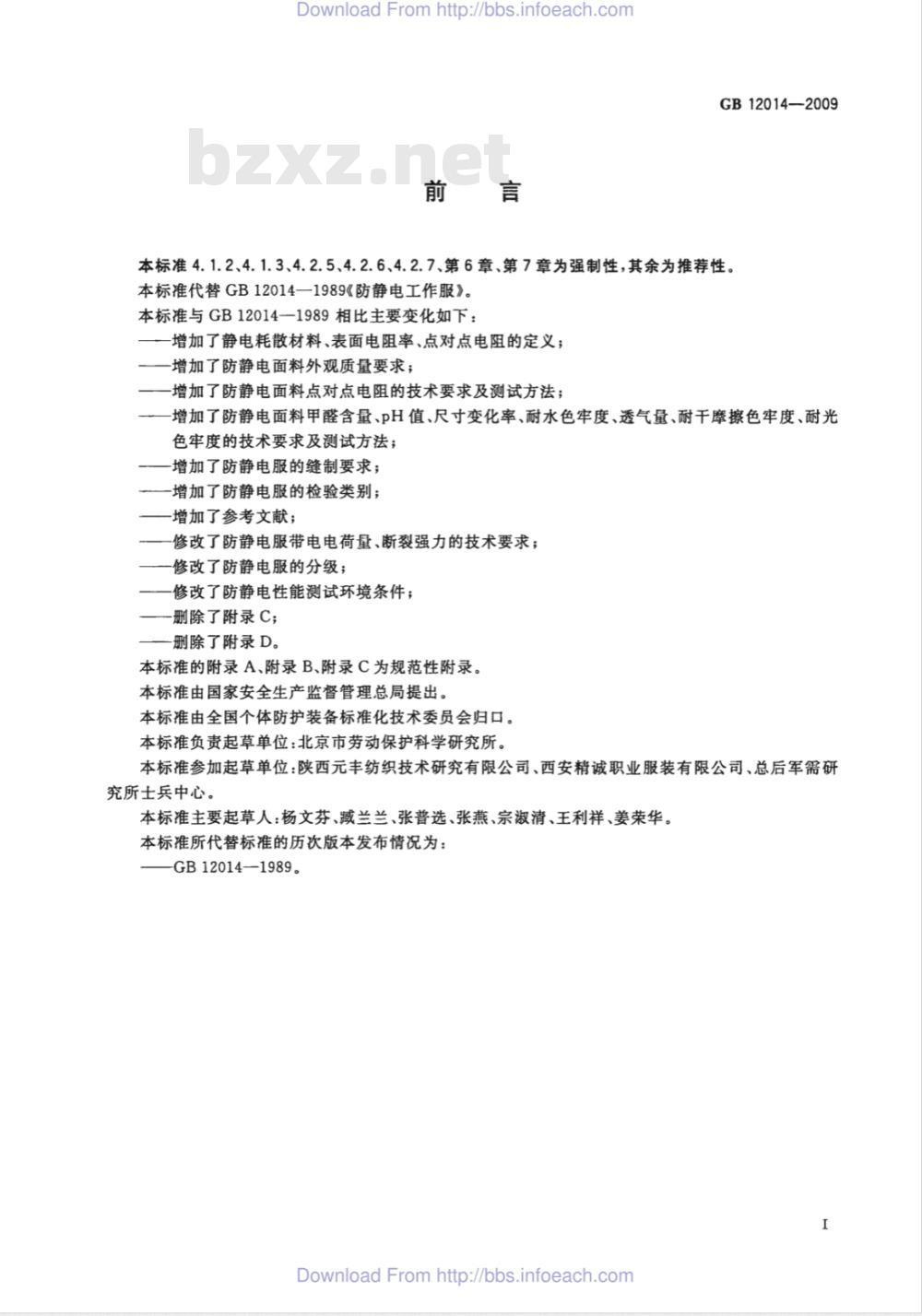

Download From http:/bbs.infoeach.comDownloadFromhttp://bbs.infoeach.com前言
GB12014—2009
本标准4.1.2、4.1.3、4.2.5、4.2.6、4.2.7、第6章、第7章为强制性，其余为推荐性。本标准代替GB12014—1989《防静电工作服》。本标准与GB12014—1989相比主要变化如下：增加了静电耗散材料、表面电阻率、点对点电阻的定义；一增加了防静电面料外观质量要求；-增加了防静电面料点对点电阻的技术要求及测试方法；-增加了防静电面料甲醛含量、pH值、尺寸变化率、耐水色牢度、透气量、耐干摩擦色牢度、耐光色牢度的技术要求及测试方法；增加了防静电服的缝制要求；
一增加了防静电服的检验类别；增加了参考文献；
修改了防静电服带电电荷量、断裂强力的技术要求；修改了防静电服的分级；
修改了防静电性能测试环境条件；删除了附录C；
一删除了附录D。
本标准的附录A、附录B、附录C为规范性附录。本标准由国家安全生产监督管理总局提出。本标准由全国个体防护装备标准化技术委员会归口。本标准负责起草单位：北京市劳动保护科学研究所。本标准参加起草单位：陕西元丰纺织技术研究有限公司、西安精诚职业服装有限公司、总后军需研究所士兵中心。
本标准主要起草人：杨文芬、减兰兰、张普选、张燕、宗淑清、王利祥、姜荣华。本标准所代替标准的历次版本发布情况为：-GB12014—1989。

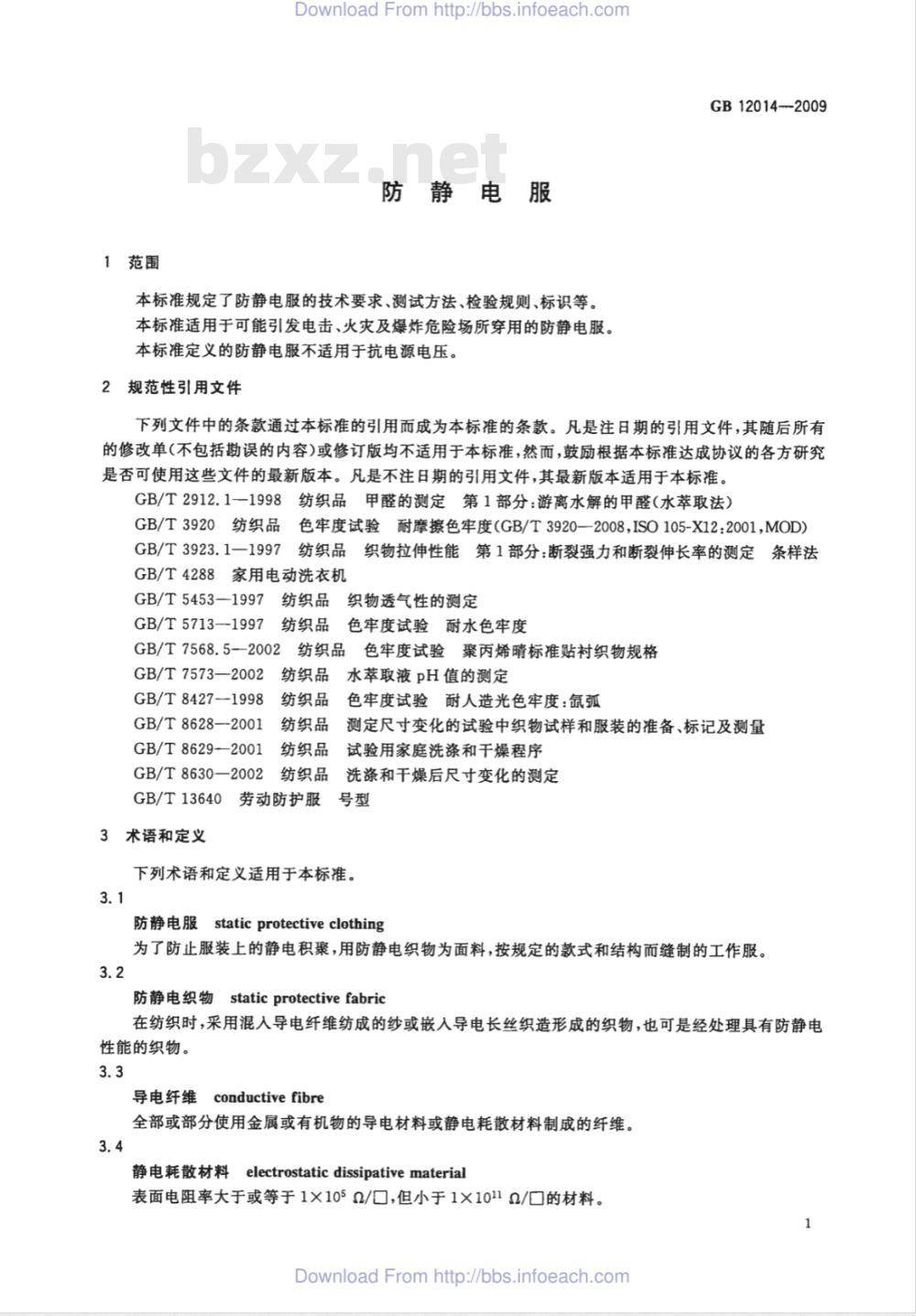

Download From http://bbs.infoeach.comDownload From http:/bbs.infoeach.comDownload From http://bbs.infoeach.com1范围
DownloadFromhttp://bbs.infoeach.com防静电服
本标准规定了防静电服的技术要求、测试方法、检验规则、标识等。本标准适用于可能引发电击、火灾及爆炸危险场所穿用的防静电服。本标准定义的防静电服不适用于抗电源电压。2规范性引用文件
GB12014-2009
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2912.1—1998
GB/T3920纺织品
GB/T3923.1—1997
纺织品甲醛的测定第1部分：游离水解的甲醛（水萃取法）色牢度试验耐摩擦色牢度（GB/T3920—2008ISO105-X12：2001,MOD）纺织品织物拉伸性能第1部分：断裂强力和断裂伸长率的测定条样法3家用电动洗衣机
GB/T4288
GB/T5453—1997
GB/T5713—1997
纺织品织物透气性的测定
纺织品
GB/T7568.5-2002
色牢度试验耐水色牢度
色牢度试验聚丙烯晴标准贴衬织物规格纺织品
水萃取液pH值的测定
GB/T7573—2002
纺织品
GB/T8427—1998
GB/T8628—2001
GB/T8629—2001
GB/T8630—2002
GB/T13640
3术语和定义
纺织品
纺织品
纺织品
纺织品
色牢度试验耐人造光色牢度：氙弧测定尺寸变化的试验中织物试样和服装的准备、标记及测量试验用家庭洗涤和干燥程序
洗涤和干燥后尺寸变化的测定
劳动防护服
下列术语和定义适用于本标准。3.1
防静电服staticprotectiveclothing为了防止服装上的静电积聚，用防静电织物为面料，按规定的款式和结构而缝制的工作服。3.2
防静电织物staticprotectivefabric在纺织时，采用混入导电纤维纺成的纱或嵌人导电长丝织造形成的织物，也可是经处理具有防静电性能的织物。
导电纤维conductivefibre
全部或部分使用金属或有机物的导电材料或静电耗散材料制成的纤维。3.4
静电耗散材料electrostaticdissipativematerial表面电阻率大于或等于1×105Q/口，但小于1×1011α/的材料。1
DownloadFromhttp:/bbs.infoeach.comGB12014—2009
表面电阻率
DownloadFromhttp://bbs.infoeach.comsurface resistivity
表征物体表面导电性能的物理量。注：表面电阻率是材料表面正方形对边间测得的电阻值，与该物体厚度及正方形大小无关。3.6
点对点电阻
pointtopointresistance
在给定时间内，施加材料表面两个电极间的直流电压与流过这两点间的直流电流之比。4
技术要求
4.1面料
4.1.1外观质量
面料应无破损、斑点、污物或其他影响面料防静电性能的缺陷。4.1.2点对点电阻
面料按附录A规定的方法测试，点对点电阻应符合表1的规定。表1点对点电阻技术要求
测试项目
点对点电阻/a
4.1.3理化性能
面料的理化性能应符合表2的要求。A级
1×105~1×107
技术要求
1×107~1×1011
表2理化性能技术要求
测试项目
甲醛含量/(mg/kg)）
尺寸变化率/%
透气率/(mm/s）
耐水色牢度/级(变色、沾色）
耐干糜擦色牢度/级(变色、沾色）耐光色牢度/级(变色、沾色）
断裂强力/N
技术要求bZxz.net
直接接触皮肤≤75
非直接接触皮肤≤300
+2.5~-2.5(经、纬向）
10～30（涂层面料）
≥>3-4
经向≥780（单位面积质盘≥200g/m2）经向≥490（单位面积质盘<200g/m2）成品服装面料应符合4.1的技术要求。4.2.1外观质量
服装外观应无破损、斑点、污物以及其他影响穿用性能的缺陷。4.2.2结构及款式
4.2.2.1服装结构应安全、卫生，有利于人体正常生理要求与健康。4.2.2.2
服装应便于穿脱并适应作业时的肢体活动。>30
纬向≥390
服装款式应简洁、实用。根据使用要求，可采用如下款式（见图1)：“三紧式”上衣、下装为直简裤。衣裤（或帽、脚）连体式。
其余款式根据实际情况确定。
DownloadFromhttp://bbs.infoeach.com测试方法
DownloadFromhttp://bbs.intoeach.com图1防静电服的款式
GB12014—2009
4.2.2.4根据服装款式及使用要求，参照GB/T13640选定号型规格，超出范围按档差自行设置。4.2.3缝制
4.2.3.1服装各部位缝制线路顺直、整齐、平服牢固。上下松紧适宜，无跳针、断线、起落针处应有回针。4.2.3.2缝线针距：(12~14)针/3cm（单位面积质量≥200g/m2），（14~16）针/3cm（单位面积质量<200g/m2)。
4.2.3.3按5.9规定的方法测试，服装接缝强力不得小于100N。4.2.4带电电荷量
防静电服按附录B规定的方法测试，带电电荷量应符合表3的规定。表3带电电荷量技术要求
测试项目
带电电荷量/(μC/件）
4.2.5附件
技术要求
服装上一般不得使用金属材质的附件，若必须使用（如钮扣、钩祥、拉链）时，其表面应加掩襟，金属附件不得直接外露。
4.2.6村里
服装衬里应采用防静电织物，非防静电织物的衣袋、加固布面积应小于防静电服内面积的20%，防寒服或特殊服装应做成内胆可拆卸式。4.2.7尺寸变化率
防静电服按GB/T8629一2001中规定的6B或6A程序洗涤，悬挂晾干，水洗后的尺寸变化率应符合表4的规定。
表4尺寸变化率技术要求
测试项目
尺寸变化率/%
DownloadFromhttp://bbs.infoeach.comGB12014—2009
5测试方法
DownloadFromhttp://bbs.infoeach.com5.1从面料和服装衬里的不同部位分别选取样品，按GB/T2912.1一1998规定的方法测试甲醛含量。5.2从面料和服装衬里的不同部位分别选取样品，按GB/T7573--2002规定的方法测试pH值。5.3面料尺寸变化率按GB/T8628—2001和GB/T8630—2002规定进行，采用GB/T8629—2001中的6B或6A程序洗涤，悬挂晾干。5.4从面料和服装衬里的不同部位分别选取10个样品，按GB/T5453一1997规定的方法测试透气率。5.5面料耐水色牢度按GB/T5713一1997规定的方法测试。5.6面料耐干摩擦色牢度按GB/T3920规定的方法测试。5.7面料耐光色牢度按GB/T8427-1998规定的方法测试。5.8面料断裂强力按GB3923.1-1997规定的方法测试。5.9成品服装接缝强力按GB3923.1-1997规定的方法测试，从衣裤接缝薄弱部位裁取五个接缝在中心的试样，接缝的方向与受力方向成90°角，如接缝采用单线应将接缝端线打结，以防滑脱。测试结果取最低值。
6检验规则
6.1出厂检验
生产企业应按照生产批次对防静电服逐批进行出厂检验。各测试项目、测试样本大小、不合格分类、判定数组见表5。
测试项目
点对点电阻
带电电荷盘
尺寸变化率
断裂强力
外观质量
6.2型式检验
批盘范围
≤100
101~1000
≥1001
≤100
101~1000
单项测试
样本大小
有下列情况之一时需进行型式检验；出厂检验
不合格分类
6.2.1新产品鉴定或老产品转厂生产的试制定型鉴定；2当面料、工艺、结构设计发生变化时；6.2.2
6.2.3停产超过一年后恢复生产时；6.2.4周期检查，每年一次；
6.2.5出厂检验结果与上次型式检验结果有较大差异时；6.2.6
国家有关主管部门提出型式检验要求时；单项判定数组
合格判定数
不合格判定数
样本由提出检验的单位或委托第三方从企业出厂检验合格的产品中随机抽取，样品数量以满足全部测试项目要求为原则。
Download From http://bbs.infoeach.com7标识
7.1永久标识
DownloadFromhttp://bbs.infoeach.comGB12014—2009
7.1.1每套（件、条）服装上应有：产品名称、商标（如有）、号型规格、生产厂名称、等级。每套产品应附有合格证，内容包括：生产厂名称、厂址、联系电话、生产日期、标准号。7.1.2
7.1.3每套产品应附有产品使用说明及有关国家标准或行业标准规定必须具备的标记或标志。7.2产品说明书
产品使用说明书应包括：
禁止在火灾爆炸危险场所穿、脱防静电服。一禁止在火灾爆炸危险场所穿用的防静电服上附加或佩带任何金属物件。一外层服装应完全遮盖住内层服装。分体式上衣应足以盖住裤腰，弯腰时不应露出裤腰。在火灾爆炸危险场所穿用防静电服时必须与相关国家标准中规定的防静电鞋配套穿用。其他需要说明的内容。
8包装和储存
8.1产品包装应按客户的要求达到整齐、牢固、无破损、产品数量准确、内外包装应设防潮层。箱内应放人生产厂包装检验单，包装检验单应包括产品名称、号型、批号、数量、检验员、检验日期，箱外注明产品名称、数量、生产日期、生产厂名称、厂址。8.2产品不得与有腐蚀性物品放在一起，存放处应干燥通风，包装箱距离墙面、地面20mm以上，防止鼠咬、虫蛀、霉变。
Download From http:/bbs.infoeach.comGB 12014—2009
A.1原理
DownloadFromhttp://bbs.infoeach.com附录A
（规范性附录）
点对点电阻测试方法
将被测样品放置在绝缘平板上，上放电极装置，在电极装置间施加直流电压测量样品的点对点电阻。
A.2设备
A.2.1测试电极
测试电极为两个直径(65士5)mm的金属圆柱体；电极材料为不锈钢或铜；电极接触端的材料为导电橡胶，其硬度（60士10)（邵氏A级），厚度（6士1)mm，体积电阻小于500αa；电极单重（2.5士0.25)kgA.2.2高阻计
高阻计的测量范围：105Q～1013α；测量精度：≤1012α时，应为±5%；>1012α时，应为±20%。A.2.3绝缘台面
台面表面电阻、体积电阻分别大于1×1014α，其几何周边尺寸均大于被测材料10cm。电极之间距离300mm。
A.3洗涤与调湿
试样在测试前须经洗涤处理与调湿。A.3.1洗涤处理
按附录C规定的洗涤方法进行洗涤。A.3.2调湿
经洗涤后的样品，在（60士10)℃温度下干燥1h后，在测试环境条件下，放置6h。A.4试样
在防静电面料上的不同位置选取五组测试点。A.5测试条件
测试环境条件为温度(20士5)℃，相对湿度(35士5)%。注：如果在非规定的测试环境中测试，应在报告中注明环境条件。A.6测试程序
A.6.1清洗
用沾有清洗剂（如丙二醇或乙醇)的纸巾将电极的下表面和绝缘台面的上表面擦拭干净，并在空气中晾于。
注：丙二醇或乙醇是易燃和有毒的，应避免溅到皮肤、眼睛和衣服上以及吸人其蒸气。A.6.2测试
A.6.2.1将测试样品正面向上放置在绝缘台面上或以实际使用状态放置，测试电极组放在试样上。A.6.2.2测试电压(100士5)V，测试时间(15士1)s，如果表面电阻小于1052，可降低电压并在报告中6
DownloadFromhttp://bbs.infoeach.comDownloadFromhttp://bbs.infoeach.com注明。重复上述测试过程在同一试样上再选取四点测试。A.7
测试结果
取五次测量值的几何平均值为最终结果。DownloadFromhttp://bbs.infoeach.comGB12014—2009
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
