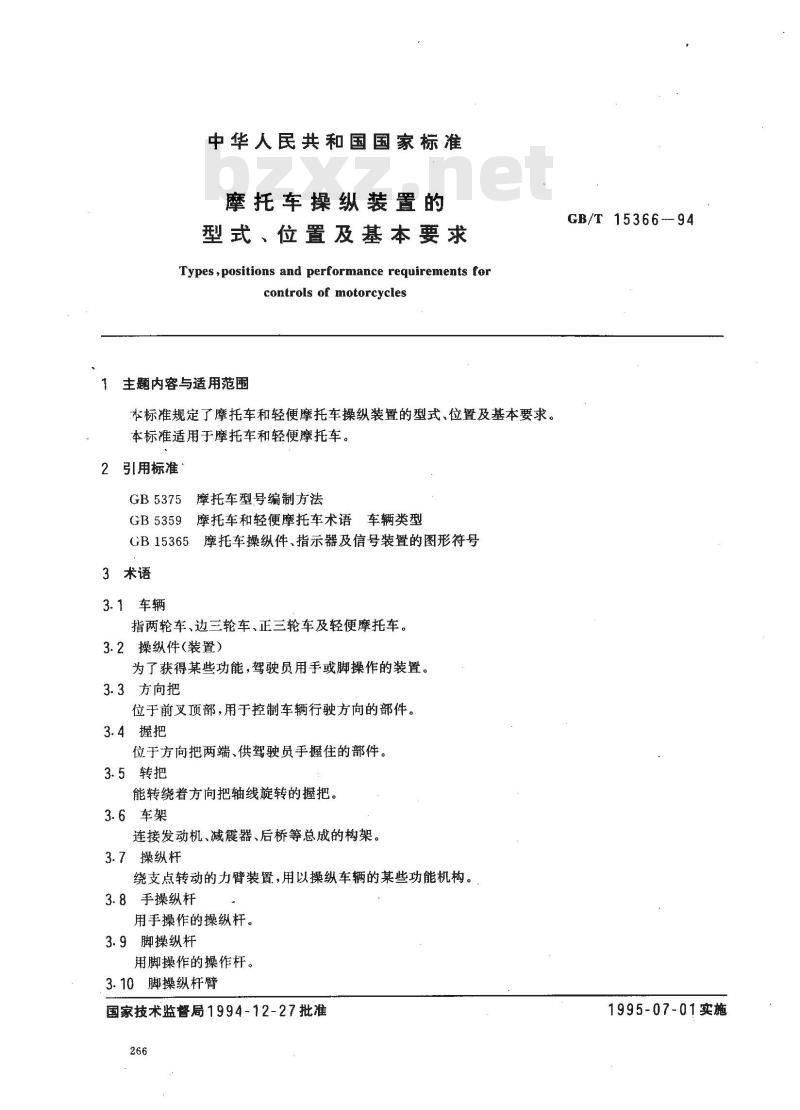

中华人民共和国国家标准
摩托车操纵装置的
型式、位置及基本要求
Types ,positions and performance requirements forcontrols of motorcyclesbzxZ.net
1主题内容与适用范围
本标准规定了摩托车和轻便摩托车操纵装置的型式、位置及基本要求。本标准适用于摩托车和轻便摩托车。2引用标准
GB5375摩托车型号编制方法
摩托车和轻便摩托车术语车辆类型GB 5359
GB15365摩托车操纵件、指示器及信号装置的图形符号3术语
3.1车辆
指两轮车、边三轮车、正三轮车及轻便摩托车。3.2操纵件（装置）
为了获得某些功能，驾驶员用手或脚操作的装置。3.3方向把
位于前叉顶部，用于控制车辆行驶方向的部件。3.4握把
位于方向把两端、供驾驶员手握住的部件。3.5转把
能转绕着方向把轴线旋转的握把。3.6车架
连接发动机、减震器、后桥等总成的构架。3.7操纵杆
绕支点转动的力臂装置，用以操纵车辆的某些功能机构。3.8手操纵杆
用手操作的操纵杆。
3.9脚操纵杆
用脚操作的操作杆。
3.10脚操纵杆臂
国家技术监督局1994-12-27批准266
GB/T 15366--94
1995-07-01实施
脚操纵杆端部凸出的构件。
3.11踏板
脚操纵杆臂E的承压板。
3、12脚
车辆两边搁脚的凸出构件。
3.13平台
GB/T 15366-94
车辆在不装备脚的情况下供驾驶员搁脚的地方。3.14联合制动
仅使用一个控制装置可以使车辆前、后制动器都能工作的系统。3.15指示器
指示车辆一个系统或系统中某一部分运行情况的装置。3.16信号装置
能显示出车辆运行状态的视觉装置。3.17符号
用于识别操纵件（装置）、指示器或信号装置的图形及字母。3.18左、右
面向前进方向，沿车辆纵向中心平面分别确定左、右。4基本要求

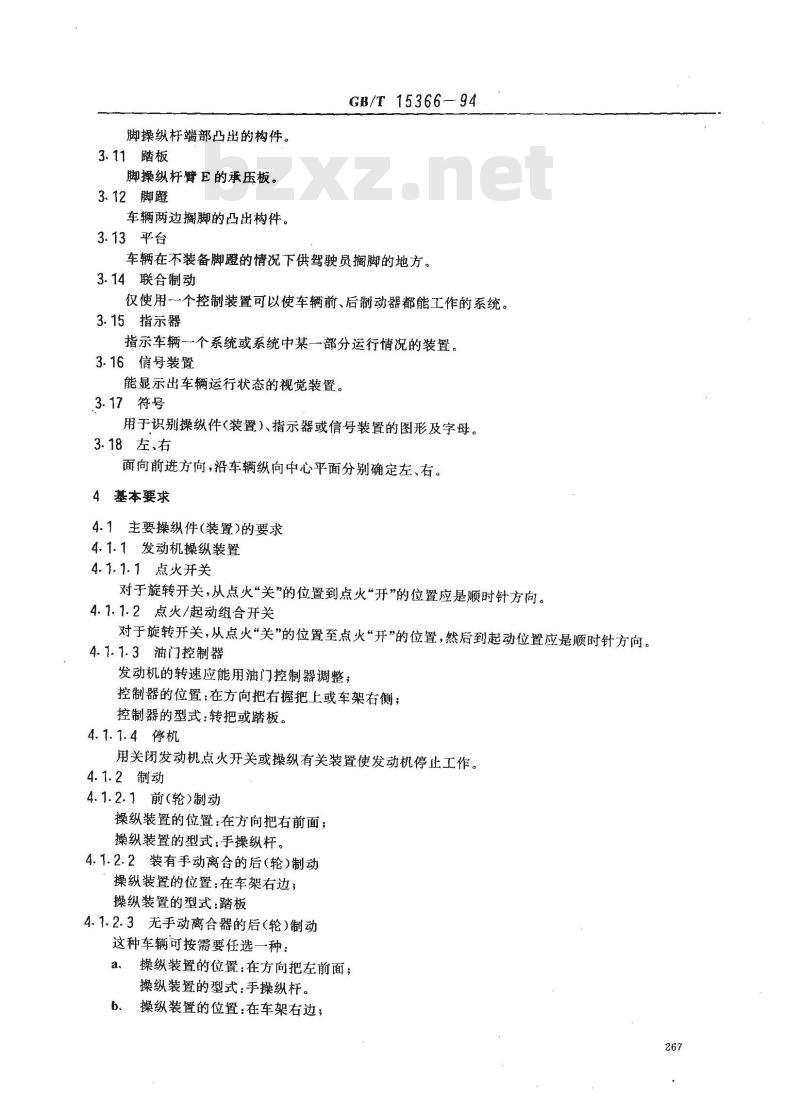

4.1主要操纵件(装置)的要求
4.1.1发动机操纵装置
4.1.1.1点火开关
对于旋转开关，从点火“关”的位置到点火“开”的位置应是顺时针方向。4.1.1.2点火/起动组合开关
对于旋转开关，从点火“关”的位置至点火“开”的位置，然后到起动位置应是顺时针方向。4.7.7.3油门控制器
发动机的转速应能用油门控制器调整；控制器的位置：在方向把右握把上或车架右侧；控制器的型式：转把或踏板。
4.1.7.4停机
用关闭发动机点火开关或操纵有关装置使发动机停止工作。4.1.2制动
4.1.2.1前轮）制动
操纵装置的位置：在方向把右前面；操纵装置的型式：手操纵杆。
4.1.2.2装有手动离合的后（轮)制动操纵装置的位置：在车架右边；操纵装置的型式：踏板
4.1.2.3无手动离合器的后（轮）制动这种车辆可按需要任选一种：
操纵装置的位置：在方向把左前面；a.
操纵装置的型式：手操纵杆。
b。操纵装置的位置：在车架右边；267
操纵装置的型式：踏板。

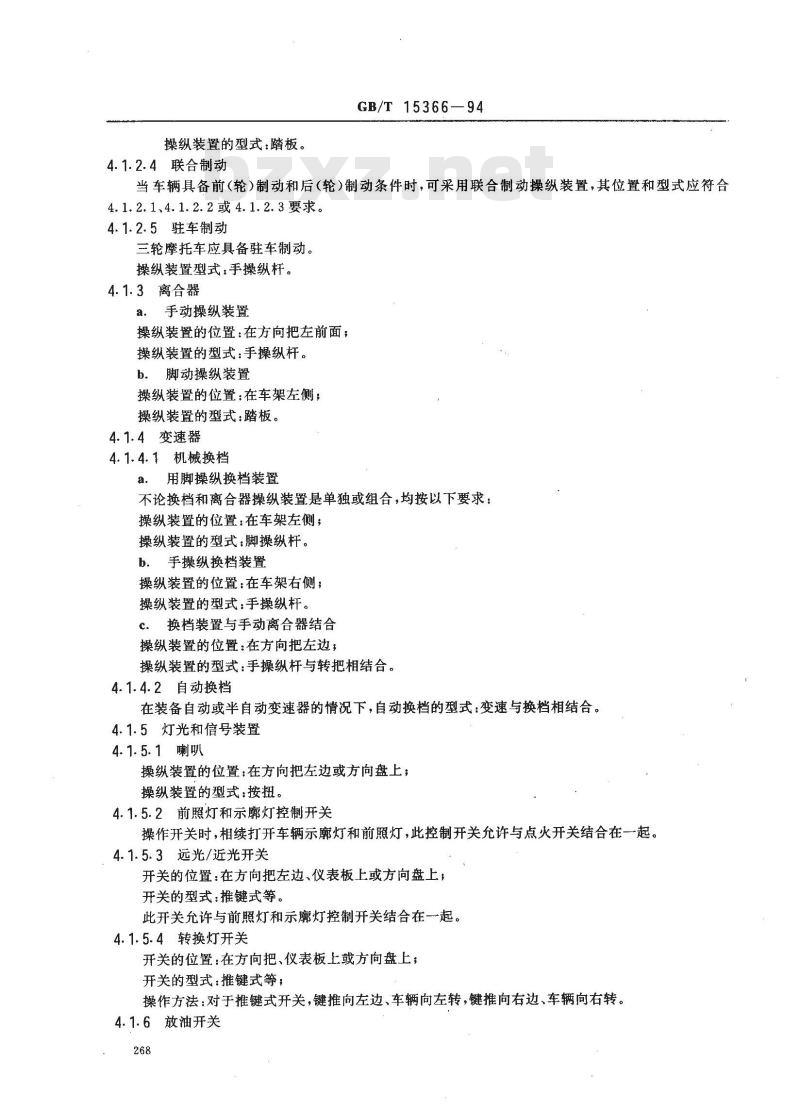

4.1.2.4联合制动
GB/T15366—94
当车辆具备前（轮）制动和后（轮）制动条件时，可采用联合制动操纵装置，其位置和型式应符合4.1.2.1、4.1.2.2或4.1.2.3要求。4.1.2.5驻车制动
三轮摩托车应具备驻车制动。
操纵装置型式：手操纵杆。
4.1.3离合器
a．手动操纵装置
操纵装置的位置：在方向把左前面；操纵装置的型式：手操纵杆。
b。脚动操纵装置
操纵装置的位置：在车架左侧；操纵装置的型式：踏板。
4.1.4变速器
4.1.4.1机械换档
用脚操纵换档装置
不论换档和离合器操纵装置是单独或组合，均按以下要求：操纵装置的位置：在车架左侧；操纵装置的型式：脚操纵杆。
b．手操纵换档装置
操纵装置的位置：在车架右侧；操纵装置的型式：手操纵杆。
c．换档装置与手动离合器结合
操纵装置的位置：在方向把左边，操纵装置的型式：手操纵杆与转把相结合。4.1.4.2自动换档
在装备自动或半自动变速器的情况下，自动换档的型式变速与换档相结合。4.1.5灯光和信号装置
4.1.5.1喇叭
操纵装置的位置：在方向把左边或方向盘上；操纵装置的型式：按扭。
4.1.5.2前照灯和示廓灯控制开关操作开关时，相续打开车辆示廓灯和前照灯，此控制开关允许与点火开关结合在一→起。4.1.5.3远光/近光开关
开关的位置：在方向把左边、仪表板上或方向盘上，开关的型式：推键式等。
此开关允许与前照灯和示廓灯控制开关结合在一起。4.1.5.4转换灯开关
开关的位置：在方向把、仪表板上或方向盘上；开关的型式：推键式等；
操作方法：对于推键式开关，键推向左边、车辆向左转，键推向右边、车辆向右转。4.1.6放油开关
GB/T 15366-94

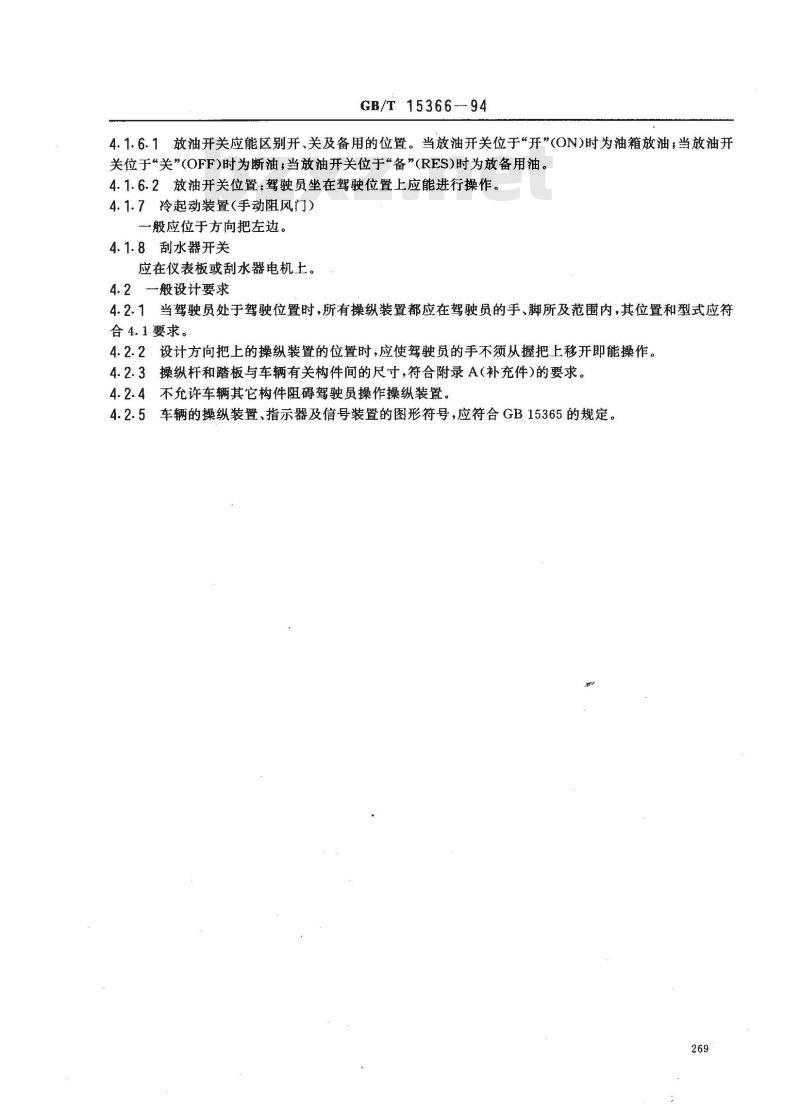

4.1.6.1放油开关应能区别开、关及备用的位置。当放油开关位于“开”(ON)时为油箱放油，当放油开关位于“关”(OFF)时为断油；当放油开关位于“备”(RES)时为放备用油。4.1.6.2放油开关位置：驾驶员坐在驾驶位置上应能进行操作。4.1.7冷起动装置（手动阻风门）一般应位于方向把左边。
4.1.8刮水器开关
应在仪表板或刮水器电机土。
4.2般设计要求
4.2.1当驾驶员处于驾驶位置时，所有操纵装置都应在驾驶员的手、脚所及范围内，其位置和型式应符合4.1要求。
4.2.2设计方向把上的操纵装置的位置时，应使驾驶员的手不须从握把上移开即能操作。4.2.3操纵杆和踏板与车辆有关构件间的尺寸，符合附录A（补充件）的要求。4.2.4不允许车辆其它构件阻碍驾驶员操作操纵装置。4.2.5车辆的操纵装置、指示器及信号装置的图形符号，应符合GB15365的规定。269
A1手操纵杆
GB/T 15366—94
附录A

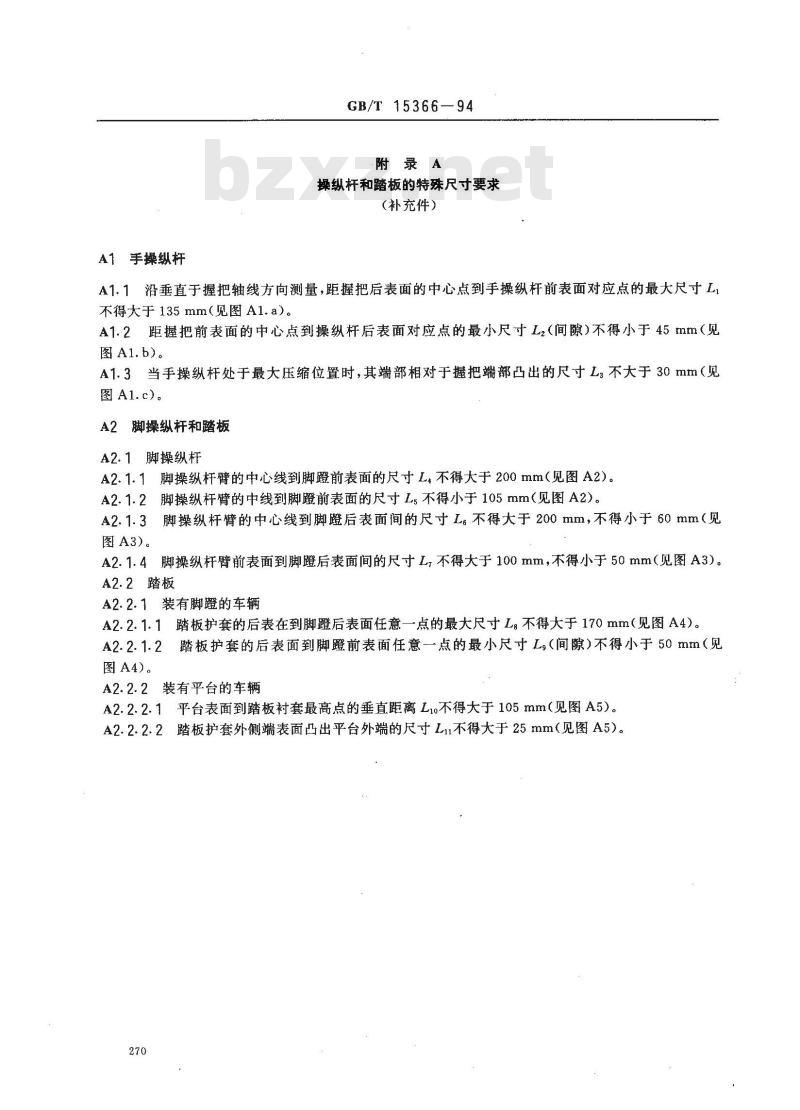

操纵杆和踏板的特殊尺寸要求
(补充件）
A1.1沿垂直于握把轴线方向测量，距握把后表面的中心点到手操纵杆前表面对应点的最大尺寸L不得大于135mm（见图A1.a）。
A1.2距握把前表面的中心点到操纵杆后表面对应点的最小尺寸L（间隙）不得小于45mm（见图Al.b)。
A1.3当手操纵杆处于最大压缩位置时，其端部相对于握把端部凸出的尺寸L：不大于30mm（见图Al.c)。
A2脚操纵杆和踏板
A2.1脚操纵杆
A2.1.1脚操纵杆臂的中心线到脚瞪前表面的尺寸L不得大于200mm（见图A2）。A2.1.2脚操纵杆臂的中线到脚瞪前表面的尺寸Ls不得小于105mm（见图A2)。A2.1.3脚操纵杆臂的中心线到脚瞪后表面间的尺寸L不得大于200mm，不得小于60mm（见图A3)。
A2.1.4脚操纵杆臂前表面到脚瞪后表面间的尺寸L，不得大于100mm，不得小于50mm（见图A3)。A2.2踏板
A2.2.1装有脚的车辆
踏板护套的后表在到脚瞪后表面任意一点的最大尺寸L：不得大于170mm（见图A4）。A2.2.1.2踏板护套的后表面到脚瞪前表面任意一点的最小尺寸L。（间隙）不得小于50mm（见图A4)。
A2.2.2装有平台的车辆
A2.2.2.1平台表面到踏板衬套最高点的垂直距离L1o不得大于105mm（见图A5）。A2.2.2.2踏板护套外侧端表面凸出平台外端的尺寸L1不得大于25mm（见图A5）。270
GB/T 15366--94
GB/T 15366-94
附加说明：
本标准由中国汽车工业总公司提出。GB/T15366—94
本标准由全国汽车标准化技术委员会归口。本标准由玉河机器厂负责起草。本标准主要起草人黄永嘉、高贤禹、屈萍。L
