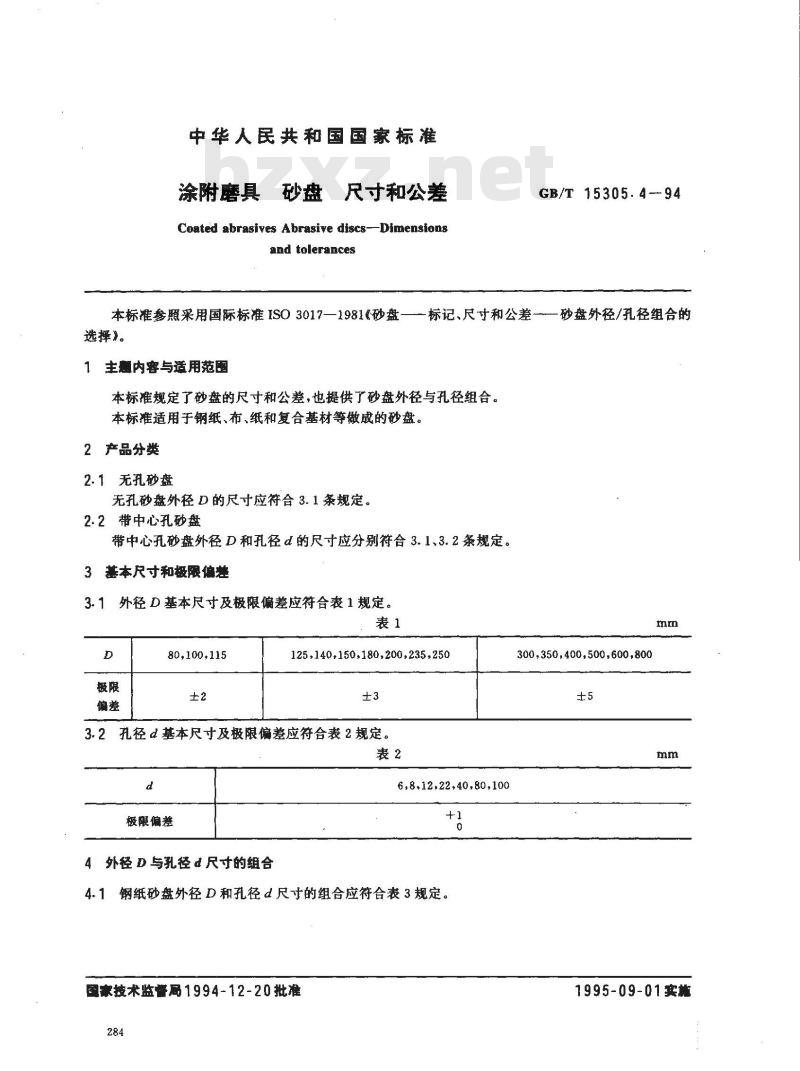

【国家标准(GB)】 涂附磨具 砂盘 尺寸和公差

中华人民共和国国家标准
涂附磨具
砂盘尺寸和公差
Coated abrasives Abrasive discs--Dimensionsand tolerances
GB/T 15305.4-94
本标准参照采用国际标准ISO3017—1981《砂盘—-标记、尺寸和公差一选择》。
主题内容与适用范围
本标准规定了砂盘的尺寸和公差，也提供了砂盘外径与孔径组合。本标准适用于钢纸、布、纸和复合基材等做成的砂盘。2产品分类
2.1无孔砂盘
无孔砂盘外径D的尺寸应符合3.1条规定。2.2带中心孔砂盘
带中心孔砂盘外径D和孔径d的尺寸应分别符合3.1.3.2条规定，3基本尺寸和极限偏差
外径D基本尺寸及极限偏差应符合表1规定。表1
80,100,115
125,140,150,180,200,235,250
3.2孔径d基本尺寸及极限偏差应符合表2规定。表2
极限偏差
外径D与孔径d尺寸的组合wwW.bzxz.Net
6,8.12,2240,80,100

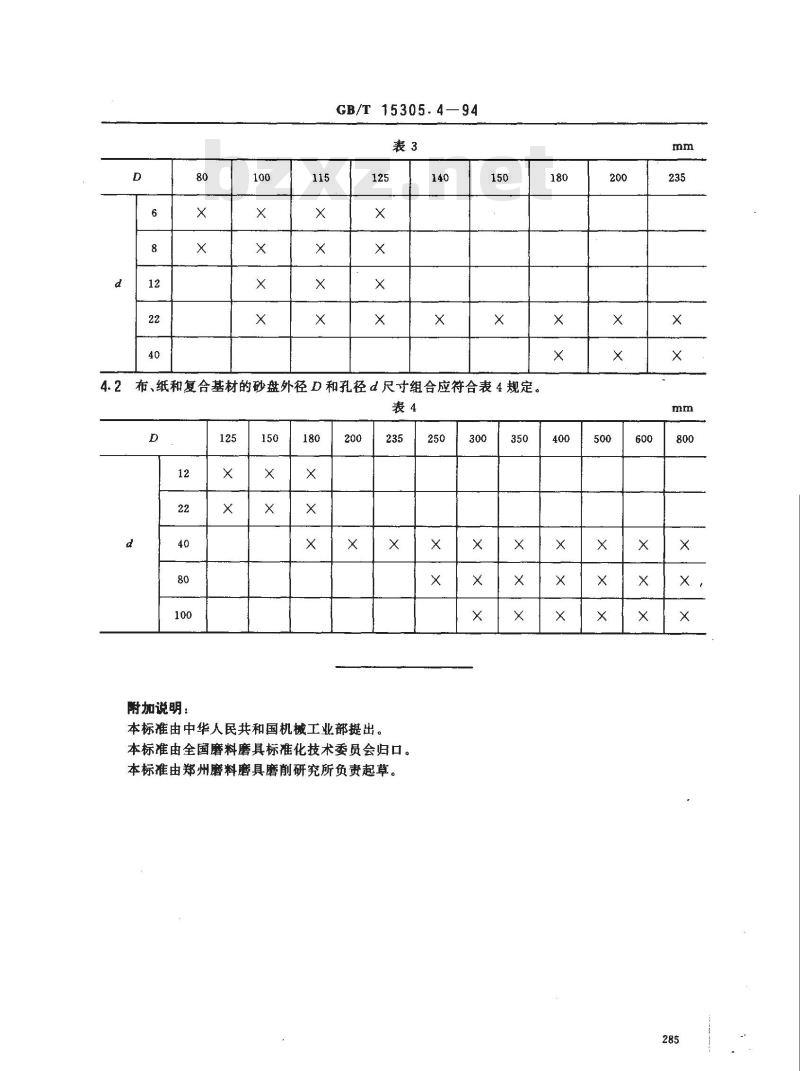

4. 1钢纸砂盘外径D和孔径d尺寸的组合应符合表 3规定。国家技术监督局1994-12-20批准284
砂盘外径/孔径组合的
300,350,400,500,600,.800
1995-09-01实施
GB/T15305.4—94
4.2布、纸和复合基材的砂盘外径D和孔径d尺寸组合应符合表4规定。表4
附加说明：
本标准由中华人民共和国机械工业部提出。235
本标准由全国磨料磨具标准化技术委员会归口。本标准由郑州磨料磨具磨削研究所负责起草。250
