【其他行业标准】 民用建筑电气防火设计规程(附条文说明)

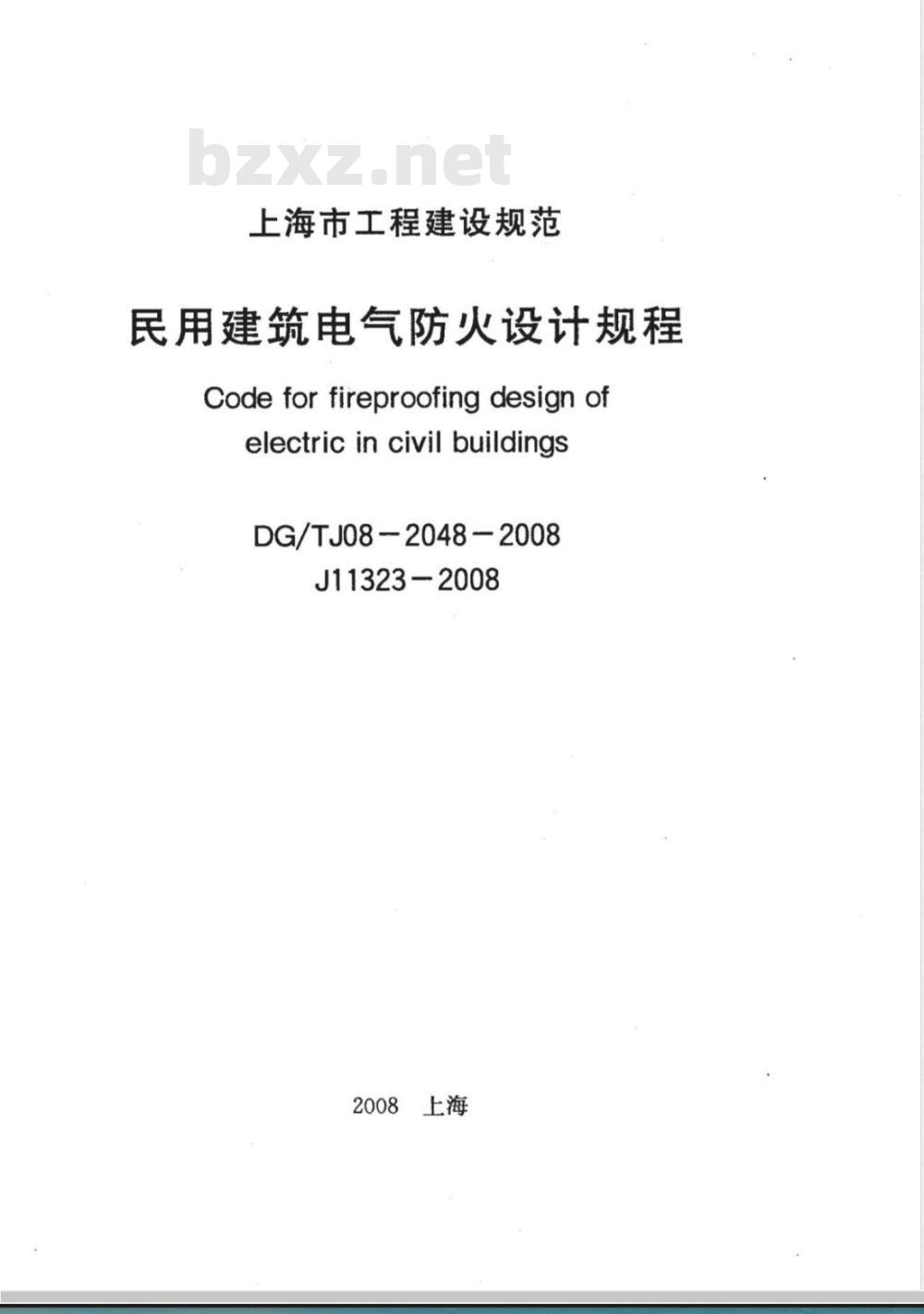

上海市工程建设规范
民用建筑电气防火设计规程
Code for fireproofing design ofelectric in civil buildings
DG/TJ08-2048-2008
J11323-2008
上海市城乡建设和交通委员会
沪建交[2008]1013号

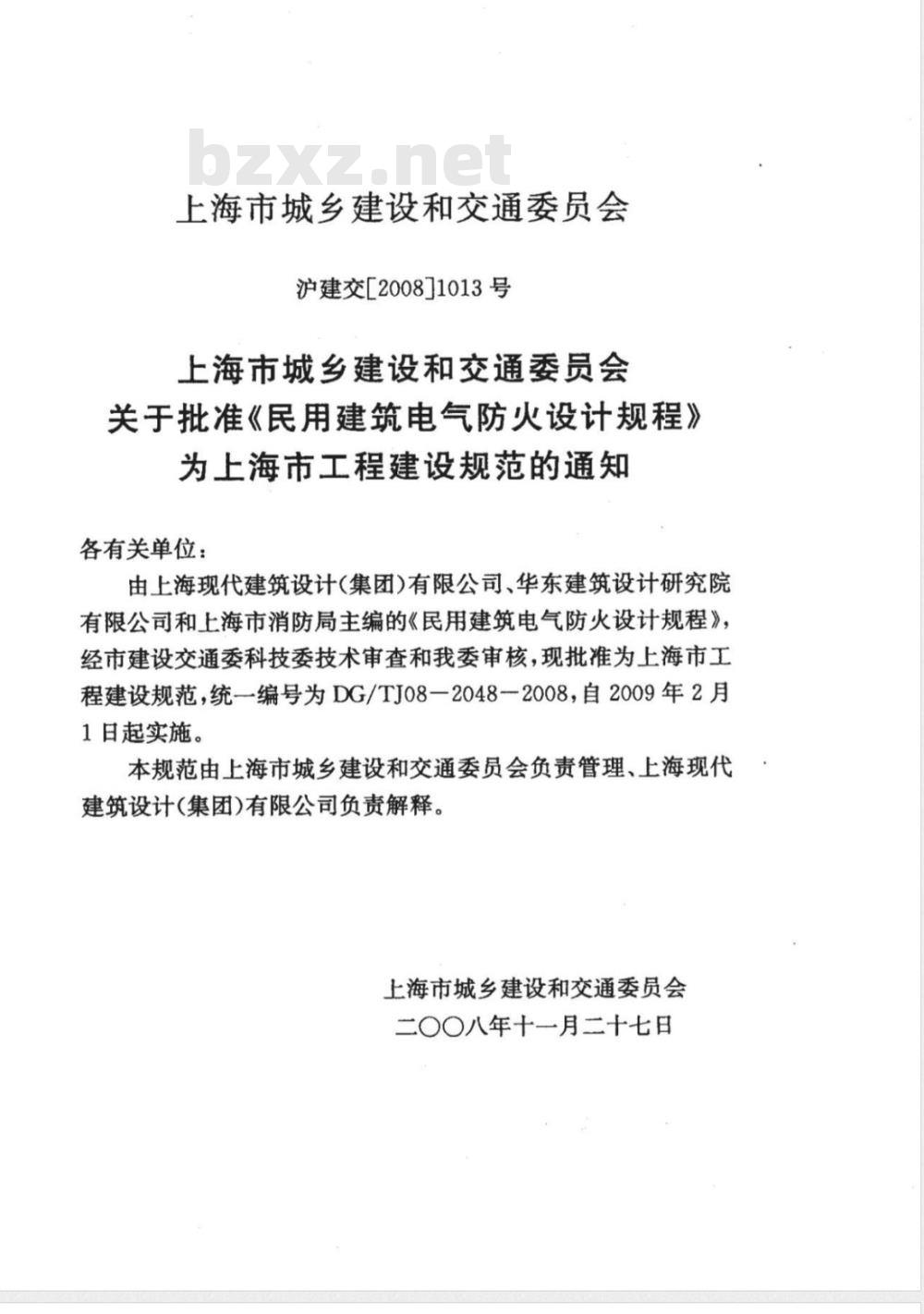

上海市城乡建设和交通委员会
关于批准《民用建筑电气防火设计规程》为上海市工程建设规范的通知
各有关单位：
由上海现代建筑设计（集团）有限公司、华东建筑设计研究院有限公司和上海市消防局主编的《民用建筑电气防火设计规程》经市建设交通委科技委技术审查和我委审核，现批准为上海市工程建设规范，统一编号为DG/TJ08一2048一2008，自2009年2月1日起实施。
本规范由上海市城乡建设和交通委员会负责管理、上海现代建筑设计(集团)有限公司负责解释。上海市城乡建设和交通委员会
二〇〇八年十一月二十七日

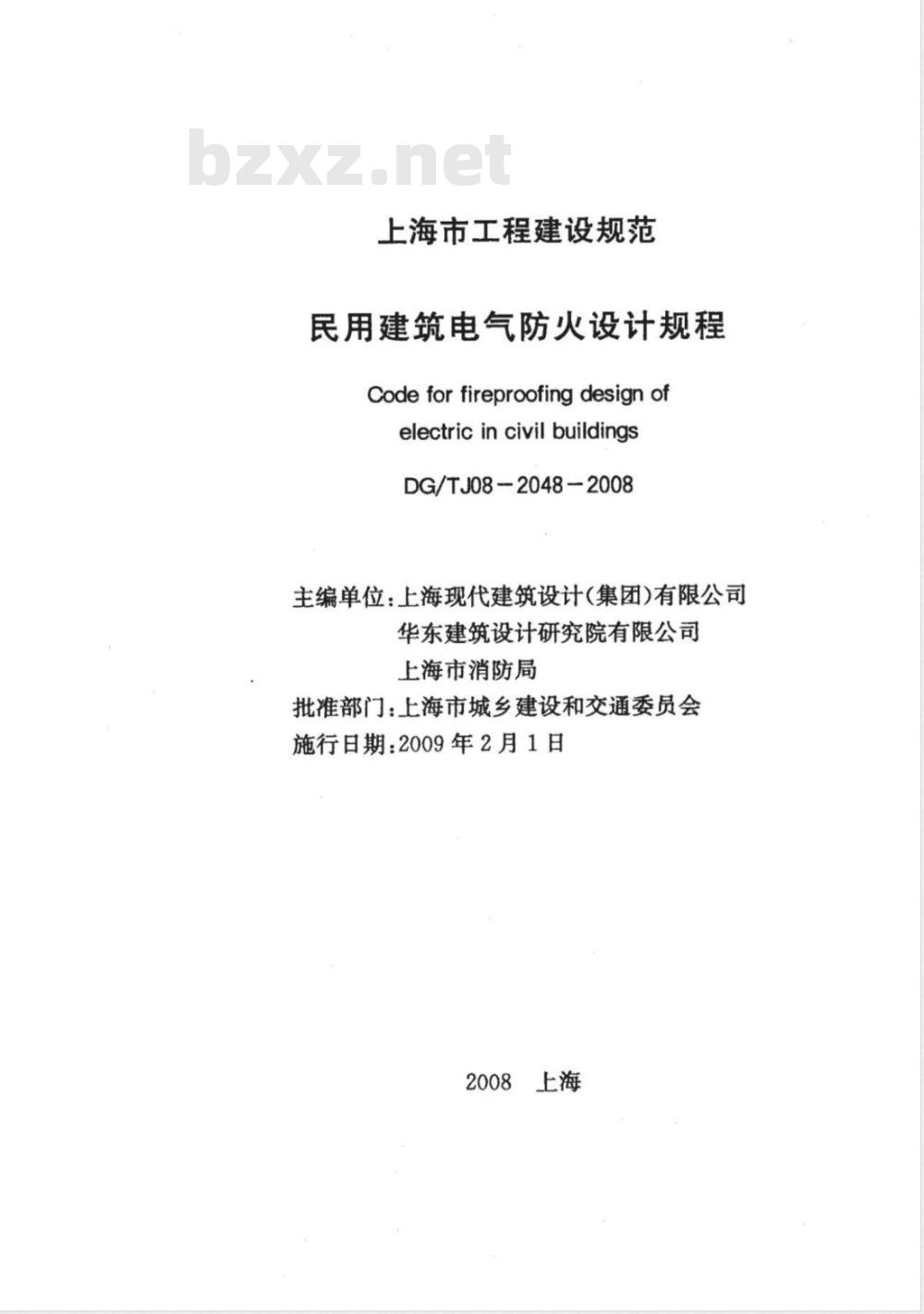

上海市工程建设规范
民用建筑电气防火设计规程
Codeforfireproofingdesignof
electric in civil buildings
DG/TJ08-2048-2008
主编单位：上海现代建筑设计（集团)有限公司华东建筑设计研究院有限公司
上海市消防局
批准部门：上海市城乡建设和交通委员会施行日期：2009年2月1日

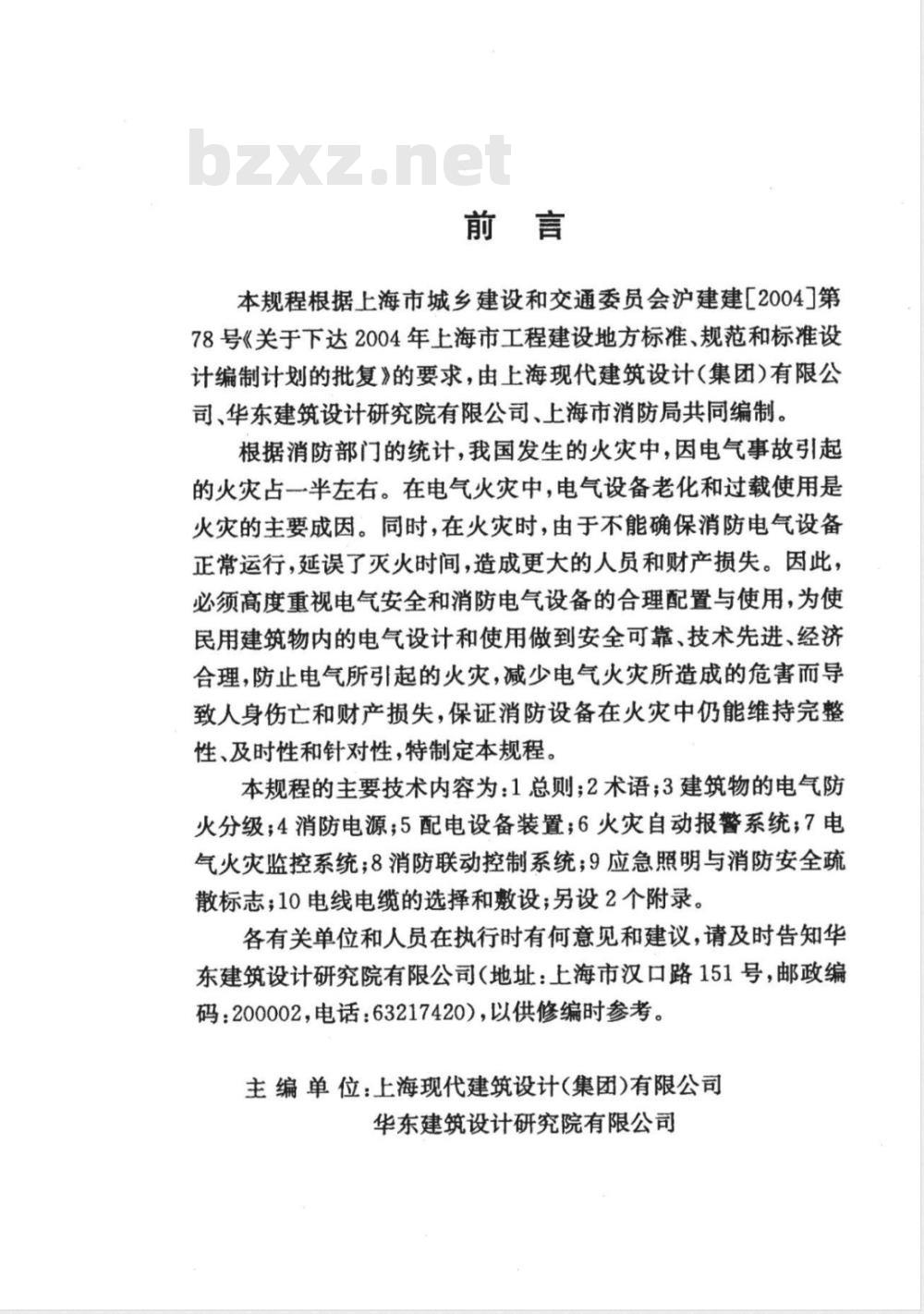

本规程根据上海市城乡建设和交通委员会沪建建[2004第78号《关于下达2004年上海市工程建设地方标准、规范和标准设计编制计划的批复》的要求，由上海现代建筑设计（集团）有限公司、华东建筑设计研究院有限公司、上海市消防局共同编制。根据消防部门的统计，我国发生的火灾中，因电气事故引起的火灾占一半左右。在电气火灾中，电气设备老化和过载使用是火灾的主要成因。同时，在火灾时，由于不能确保消防电气设备正常运行，延误了灭火时间，造成更大的人员和财产损失。因此，必须高度重视电气安全和消防电气设备的合理配置与使用，为使民用建筑物内的电气设计和使用做到安全可靠、技术先进、经济合理，防止电气所引起的火灾，减少电气火灾所造成的危害而导致人身伤亡和财产损失，保证消防设备在火灾中仍能维持完整性、及时性和针对性，特制定本规程。本规程的主要技术内容为：1总则：2术语：3建筑物的电气防火分级；4消防电源；5配电设备装置；6火灾自动报警系统；7电气火灾监控系统；8消防联动控制系统；9应急照明与消防安全疏散标志；10电线电缆的选择和敷设；另设2个附录。各有关单位和人员在执行时有何意见和建议，请及时告知华东建筑设计研究院有限公司（地址：上海市汉口路151号，邮政编码：200002，电话：63217420），以供修编时参考。主编单位：上海现代建筑设计（集团）有限公司华东建筑设计研究院有限公司

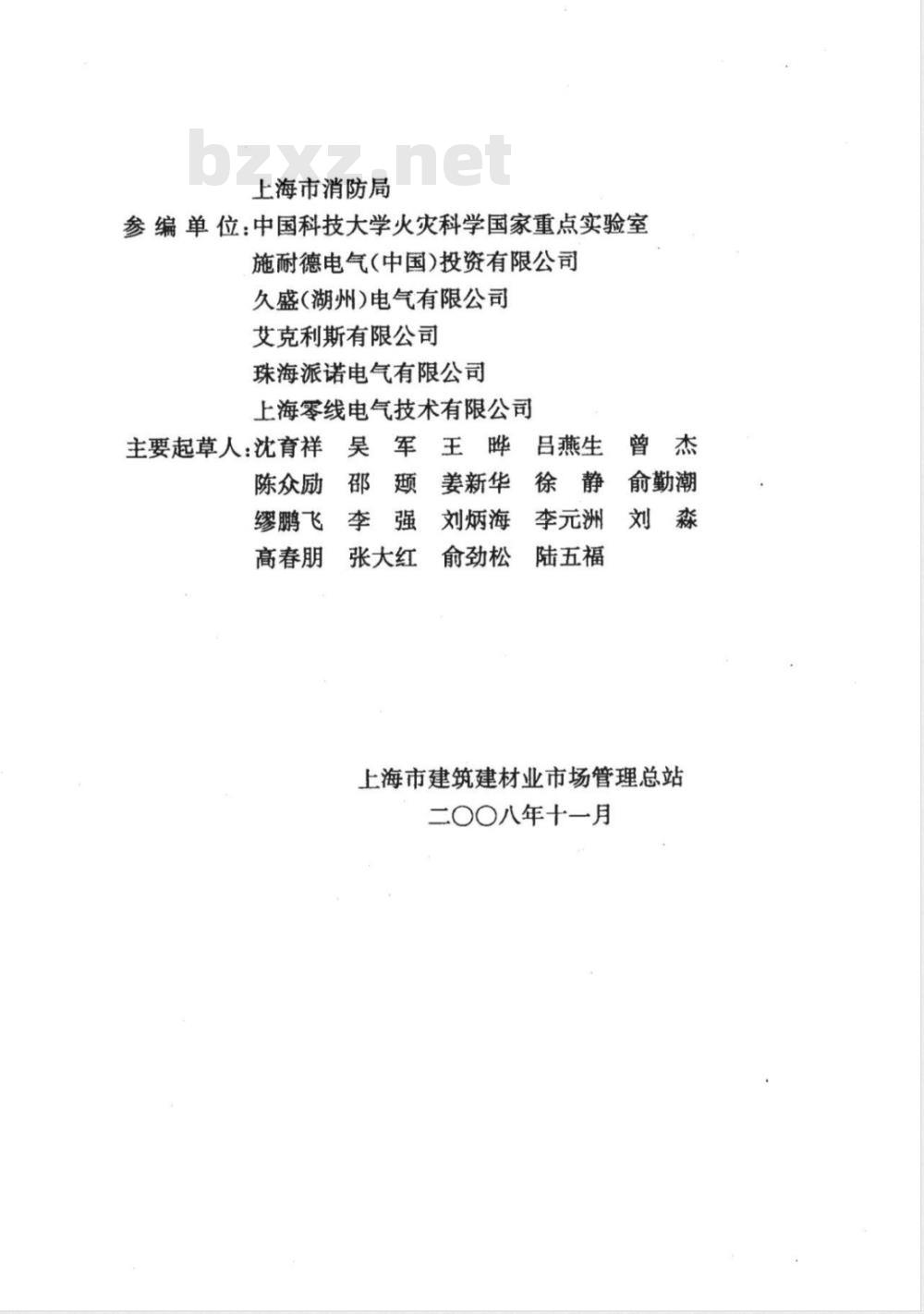

上海市消防局
参编单位：中国科技大学火灾科学国家重点实验室施耐德电气(中国)投资有限公司久盛(湖州)电气有限公司
艾克利斯有限公司
珠海派诺电气有限公司
上海零线电气技术有限公司
华吕燕生曾杰
主要起草人：沈育祥吴军王晔
陈众励邵顾姜新华徐静俞勤潮
李元洲刘淼
缪鹏飞李强刘炳海
高春朋张大红俞劲松
陆五福
上海市建筑建材业市场管理总站二〇〇八年十一月
建筑物的电气防火分级
消防电源
供电电源
自备发电机组
EPS应急电源系统
供配电系统
配电设备装置
一般规定
普通配电(控制）箱
消防配电(控制）箱
其它各类电气设备
火灾自动报警系统
一般规定
空气采样烟雾探测报警系统
图像型火灾自动报警系统
线型光纤火灾自动报警系统
电气火灾监控系统
消防联动控制系统
一般规定
系统功能
消防设备联动
应急照明与消防安全疏散标志
应急照明
消防安全疏散标志
电线电缆的选择和敷设…
附录A
附录B
一般规定
普通设备线路的选用…·
消防设备线路的选用…
电线电缆的敷设
消防配电箱耐火试验方法
本规程用词说明
条文说明
1总则
1.0.1为使民用建筑物内的电气防火设计做到安全可靠、技术先进、经济合理，保证在火灾中消防设备在给定时间内能维持可靠运行，并防止电气设备所引起的火灾，减少在火灾中所造成的危害而导致人身伤亡和财产损失，制定本规程。1.0.2本规程适用于新建、扩建及改建的民用建筑中电气防火设计。
1.0.3．建筑物内的电气防火设计，除应遵守本规程外，尚应符合国家和本市现行有关标准和规范的规定。1
2术语
消防联动控制器：centralizingequipmentforfireauto2.0.1
matic control
接收火灾报警控制器或其他触发器件发出的火灾报警信号，根据设定的控制逻辑发出控制信号，控制各类消防设备实现相应功能的控制设备。
2.0.2消防配电（控制）箱：powerdistribution（control）boxforfireprotection
通过手动或自动的方式对消防水泵、防排烟设备、电动防火门（窗）、防火卷帘、电动防火阀、消防电梯、应急照明等各类消防设施的进行配电或控制装置。
2.0.3应急电源：emergencypower在主电源发生故障时，为各类消防设备供电的电源。2.0.4空气采样烟雾报警系统：airsamplingsmokedetectionsystem
由空气采样管网、烟雾探测报警器及显示控制单元组成，通过分布在探测区域的空气采样管网上的采样孔，将空气样品抽吸到探测报警器内进行烟雾分析，并显示出所保护区域的烟雾浓度、报警和故障状态的火灾自动报警系统。1采样管：samplingpipe
安装于探测区域内，用于传送空气样品的管道。2采样点：samplingpoint
在采样管上的开孔，用于对探测区域内的空气进行采样，也称采样孔。
3毛细管采样点：capillarysamplingpoint在采样孔位置加装毛细软管以进行空气采样并输送到探测器的延伸采样点。
4探测报警器灵敏度：sensitivity探测报警器对烟雾浓度变化的有效反应灵敏程度。其测量单位为遮光度/米（obs/m）。
5回风采样探测：returnairdetection将采样点布置在回风口气流集中处的探测方式。6常规采样探测：ceilingdetection采样点的设计和布置相当于常规点型感烟探测器的探测方式。
图像型火灾自动报警系统video-basedfiredetectionsystem2.0.5图
采用双波段探测器、光截面探测器、可视烟雾图像探测器等图像采集设备，基于高度集成的图像处理技术进行火灾探测、分析、判断的火灾自动报警系统。图像型火灾自动报警系统可分为双波段和光截面火灾自动报警系统及可视图像火灾自动报警系统。
双波段探测器doublewavebandfiredetector（简称为1
采用红外CCD和彩色CCD传感器作为探测器件，获取监控现场的红外图像和彩色图像，通过对序列图像的亮度、颜色、纹理、运动等特性进行分析而确认火灾的感光型火灾探测器。2光截面探测器lightbeamimagefiredetector（简称为LBI)此内容来自标准下载网
采用高强度红外发光点阵作为发射器，以高分辨率红外CCD作为接收器，通过分析发射器光斑图像的强度、形状、纹理等特征3
的变化来探测火灾烟雾的感烟火灾探测器。3可视烟雾图像探测器videofiredetector（简称为VFD）采用CCD摄像机作为探测器件，获取监控现场的彩色或者灰度图像，利用图像处理单元对获取图像序列的颜色、灰度、纹理、边界、运动特性进行分析，从而实现对火灾的早期探测，并按预设逻辑输出方式和图形界面方式进行报警。2.0.6线型光纤火灾自动报警系统linefiberdetectionfirealarmsystem
采用分布式感温光纤或光纤光栅感温传感器等可恢复使用的温度感知设备，根据探测点的环境温度变化而进行火灾探测、分析、判断并确认火灾位置的火灾自动报警系统。1分布式感温光纤火灾探测器opticalfiberdistributedtemperature detector
将感温光纤封装在具有一定机械强度和密封性能的热敏感材料中，作为热敏元件探测环境温度并可多点、并行、网络化进行报警的感温探测器。
2光纤光栅感温火灾探测器fibergratingtemperaturesensitivedetecton
根据温度与光纤纤芯折射率之间的内在规律，采用光纤光栅作为感温敏感元件探测环境温度并进行报警的感温探测器。2.0.7应急照明emergencylighting因正常照明的电源失效而启用的照明。应急照明包括疏散照明、备用照明、安全照明。
1疏散照明escapelighting
作为应急照明的一部分，用于确保疏散通道被有效地辨认和使用的照明。
