【其他行业标准】 顶管工程施工规程(附条文说明)

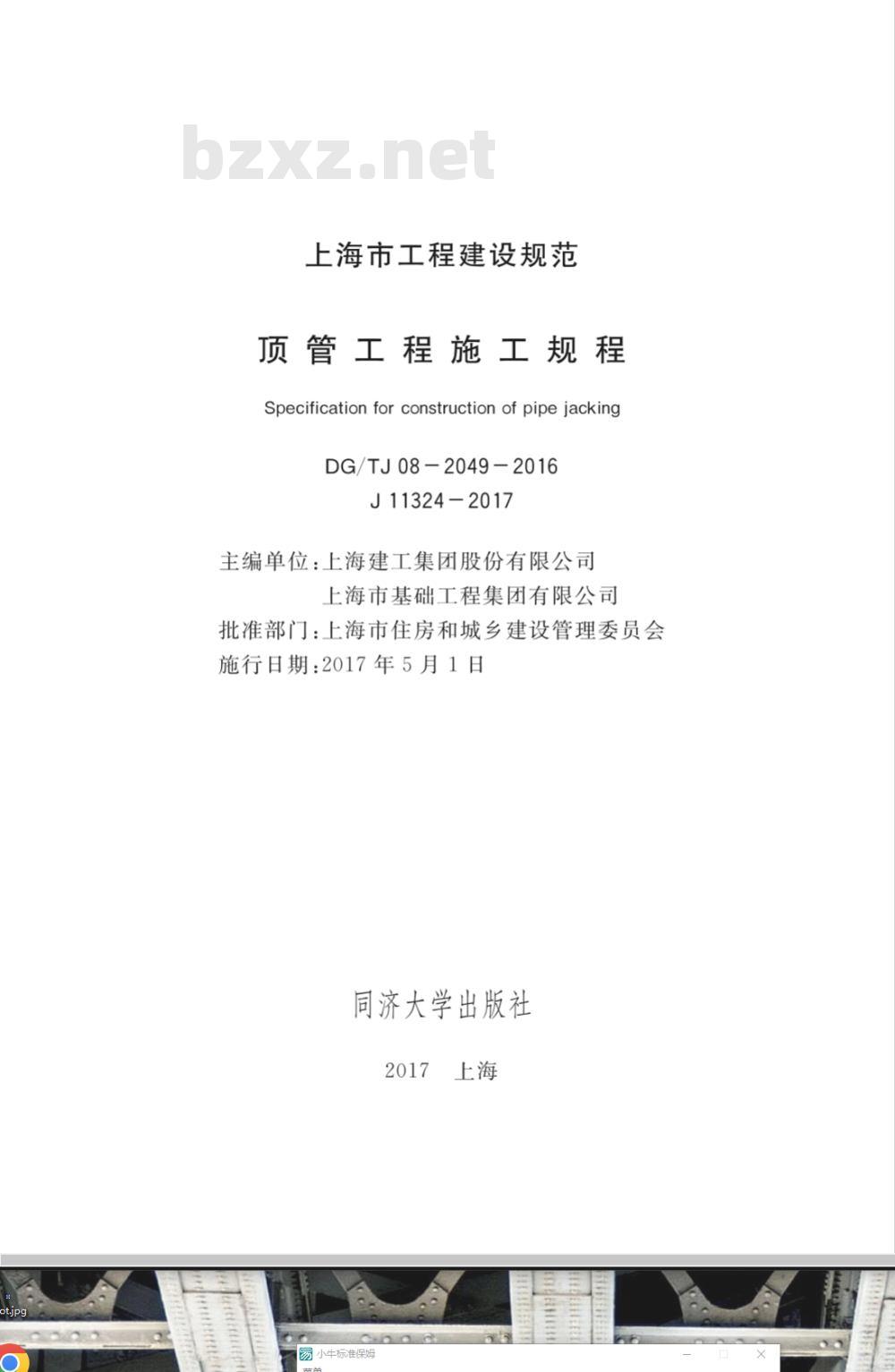

上海市工程建设规范
顶管工程施工规程
Specification for construction of pipe jackingDG/TJ08-2049-2016
J11324-2017
主编单位：上海建工集团股份有限公司上海市基础工程集团有限公司
批准部门：上海市住房和城乡建设管理委员会施行日期：2017年5月1日
同济大学出版社
易小牛标准保姆

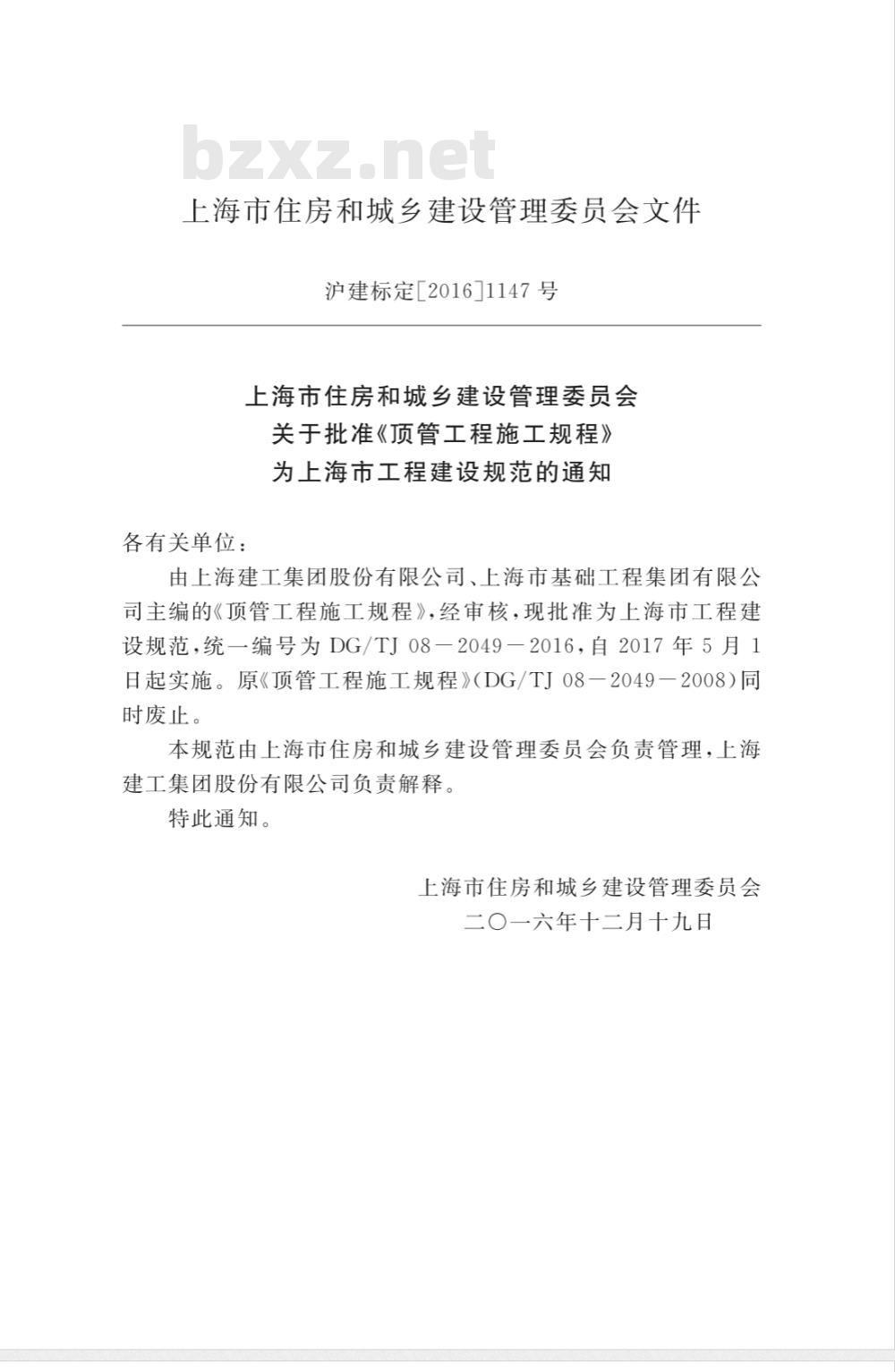

上海市住房和城乡建设管理委员会文件沪建标定［2016]1147号
上海市住房和城乡建设管理委员会关于批准《顶管工程施工规程》为上海市工程建设规范的通知
各有关单位：
由上海建工集团股份有限公司、上海市基础工程集团有限公司主编的《顶管工程施工规程》，经审核，现批准为上海市工程建设规范，统一编号为DG/TJ08一2049一2016，自2017年5月1日起实施。原《顶管工程施工规程》（DG/TJ08一2049一2008）同时废止。
本规范由上海市住房和城乡建设管理委员会负责管理，上海建工集团股份有限公司负责解释。特此通知。
上海市住房和城乡建设管理委员会二〇一六年十二月十九日

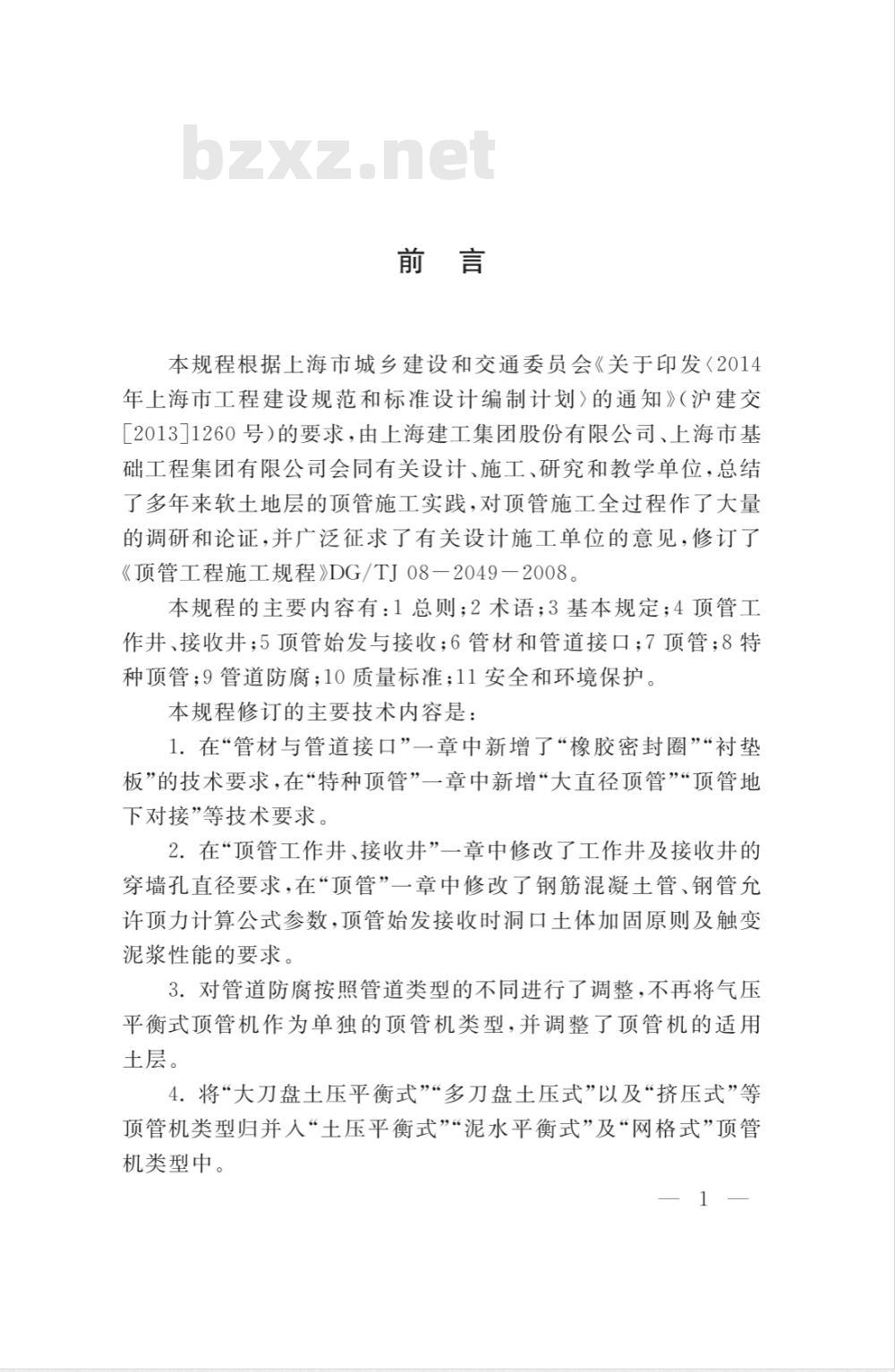

本规程根据上海市城乡建设和交通委员会《关于印发<2014年上海市工程建设规范和标准设计编制计划>的通知》（沪建交「20131260号）的要求，由上海建工集团股份有限公司、上海市基础工程集团有限公司会同有关设计、施工、研究和教学单位，总结了多年来软土地层的顶管施工实践，对顶管施工全过程作了大量的调研和论证，并广泛征求了有关设计施工单位的意见，修订了《顶管工程施工规程》DG/TJ08一2049一2008。本规程的主要内容有：1总则；2术语；3基本规定；4顶管工作井、接收并；5顶管始发与接收；6管材和管道接口；7顶管；8特种顶管；9管道防腐；10质量标准；11安全和环境保护。本规程修订的主要技术内容是：1.在“管材与管道接口”一章中新增了“橡胶密封圈”“衬垫板”的技术要求，在“特种顶管”一章中新增“大直径顶管”“顶管地下对接”等技术要求。
2．在“顶管工作并、接收并”一章中修改了工作并及接收并的穿墙孔直径要求，在“顶管”一章中修改了钢筋混凝土管、钢管允许顶力计算公式参数，顶管始发接收时洞口土体加固原则及触变泥浆性能的要求。
3．对管道防腐按照管道类型的不同进行了调整，不再将气压平衡式顶管机作为单独的顶管机类型，并调整了顶管机的适用土层。
4.将“大刀盘土压平衡式”“多刀盘土压式”以及“挤压式”等顶管机类型归并入“土压平衡式”“泥水平衡式”及“网格式”顶管机类型中。

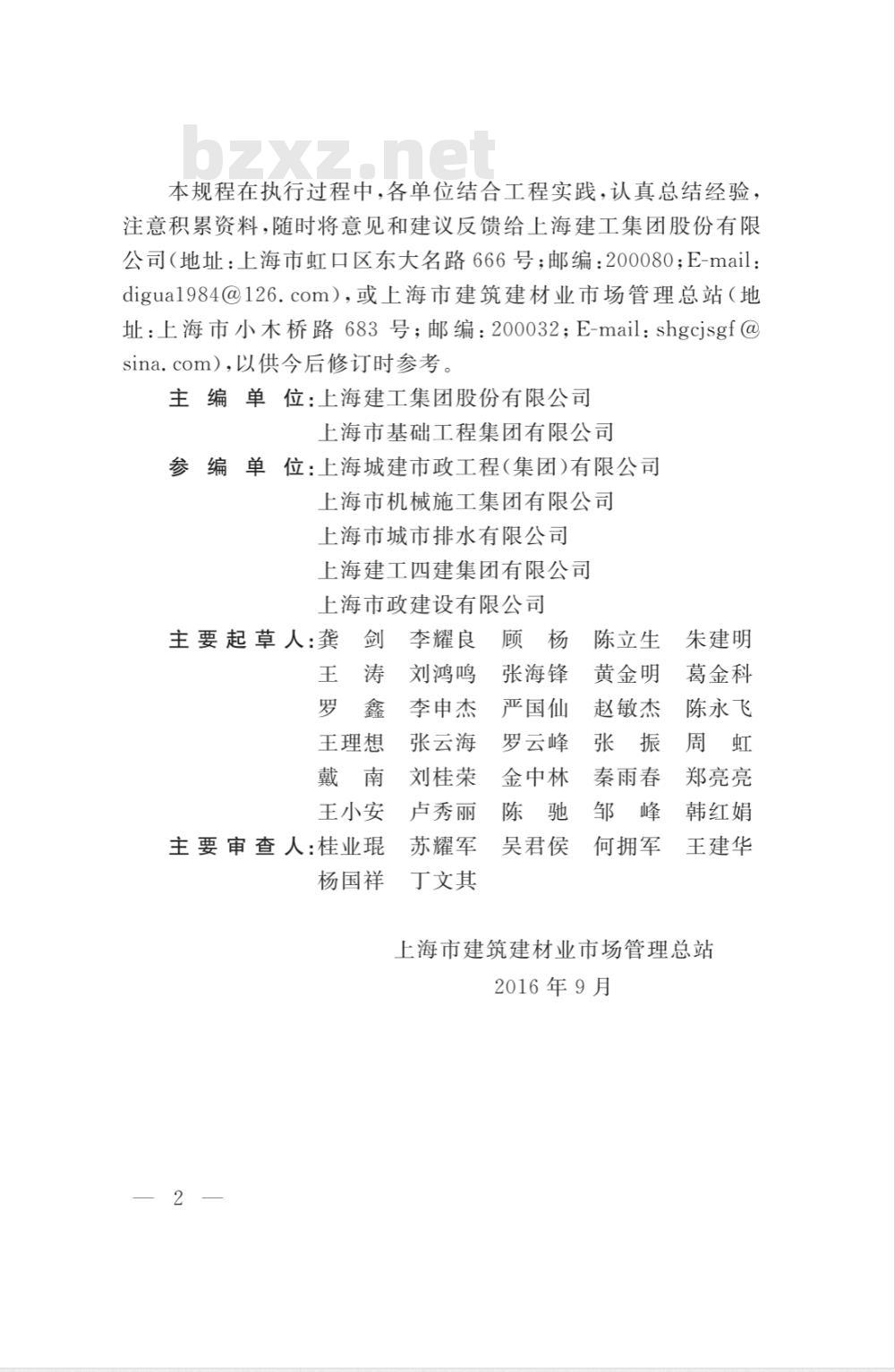

本规程在执行过程中，各单位结合工程实践，认真总结经验，注意积累资料，随时将意见和建议反馈给上海建工集团股份有限公司（地址：上海市虹口区东大名路666号；邮编：200080；E-mail：digual984@126.com），或上海市建筑建材业市场管理总站（地址：上海市小木桥路683号；邮编：200032；E-mail：shgcjsgf@sina.com），以供今后修订时参考。主编单位：上海建工集团股份有限公司上海市基础工程集团有限公司
参编单位：上海城建市政工程(集团)有限公司上海市机械施工集团有限公司
上海市城市排水有限公司
上海建工四建集团有限公司
上海市政建设有限公司
主要起草人：龚
剑李耀良
王理想
王小安
主要审查人：桂业琨bzxz.net
杨国祥
刘鸿鸣
李申杰
张云海
刘桂荣
卢秀丽
苏耀军
丁文其
陈立生
张海锋
严国仙
黄金明
赵敏杰
罗云峰
金中林：
秦雨春
吴君侯
何拥军
朱建明
葛金科
陈永飞
郑亮亮
韩红娟
王建华
上海市建筑建材业市场管理总站2016年9月

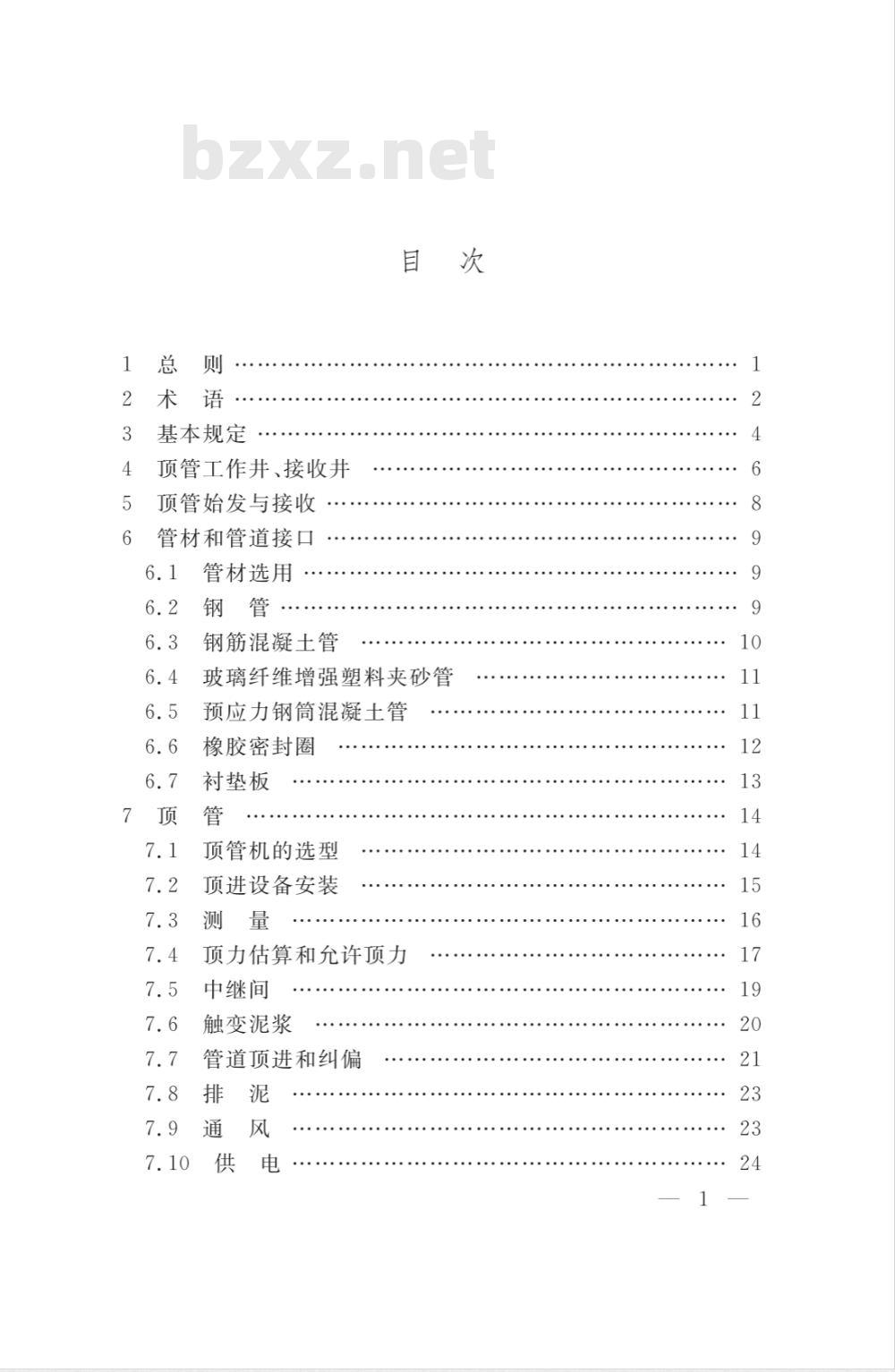

基本规定
顶管工作井、接收井
顶管始发与接收
管材和管道接口
管材选用
钢筋混凝土管
目藍次
玻璃纤维增强塑料夹砂管
预应力钢筒混凝土管
橡胶密封圈
衬垫板
顶管机的选型
顶进设备安装
顶力估算和允许顶力
中继间
触变泥浆
管道顶进和纠偏
8特种顶管　
曲线顶管
超长距离顶管
小直径顶管
大直径顶管
矩形顶管
垂直顶升
特殊管材顶管
顶管地下对接
管道防腐
钢筋混凝土管
质量标准
安全和环境保护
本规程用词说明
引用标准名录
条文说明
General principles
Definitions
Basic reqirements
Contents
Pipe jacking of working shaft and arriving shaftOriginating and receiving
Tubing and pipeline interface6.1
Selection of pipe material
Steel tube
Reinforced concrete tube
Rpmp ·
Grommet
Liner plate
Pipe jaking
Jacking machine lectotype
Equipment installation of pipe jackingMeasuring
Estimate and maximum jacking pressureIntermediate station
Thixotropic mud
Tubing jacking and correctingSpoil disposal
Ventilation
Power supply
8Special pipe jacking
8.1 Jacking in curve
Super long distance pipe jacking8.2
Smaller diameter pipe jacking8.3
Larger diameter pipe jackingRectangle pipe jacking
Vertical jacking
Special pipe jacking
Pipe jacking dock -
Corrosion prevention of pipes9.1
Steel tube :
Reinforced concrete pipe
Others
Quality standard
Safty and environmental protectionExplanation of wording in this codeList of quoted standards
Explanation of provisions
1总则
1.0.1为了在顶管工程施工中贯彻国家的技术经济政策，做到安全适用、技术先进、经济合理、确保质量和保护环境，制定本规程。
1.0.2本规程适用于泥水平衡式、土压平衡式及网格式等顶管机在黏性土、粉土和砂土等地层中的施工。1.0.3本规程适用于钢管 钢筋混凝土管、玻璃纤维增强塑料夹砂管及预应力钢筒混凝土管的顶管施工1.0.4顶管工程的施工除应符合本规程的规定外,尚应符合国家现行有关标准的规定
2术语
2.0.1顶管pipe jacking
地下管道施工中，依靠顶管机和顶进装置，将管节在地下逐节顶进的施工工艺
2.0.2顶管机push bench
安装在管道前端用于掘进的机械设备。2.0.3 工作井 working shaft
用于顶管设备安装调试、管节拼装及顶进施工的地下作业空间。
2.0.4接收井arriving shaft　
用于接收顶管机的地下作业空间。2.0.5小直径顶管smaller diameter pipe jacking内径600mm～1200mm的顶管。
2.0.6大直径顶管larger diameter pipe jacking内径不小于3500mm的顶管。
2.0.7长距离顶管long distance pipe jacking一次顶进长度500m～1000m的顶管。2.0.8超长距离顶管super long distance pipe jacking一次顶进长度大于1000m的顶管。2.0.9导轨rail
铺设在工作井底部，用于顶管工程初始导向和管节拼接用的轨道。
2.0.10穿墙孔hole for penetrating wall顶管机进出工作井、接收井的洞门。2.0.11始发originating
顶管机由工作井进入土层开始顶进的过程，也称为出洞。2.0.12　接收receiving　
顶管机由土层进入接收井完成顶进的过程，也称为进洞。音reacting-forcewall
2.0.13反力墙
工作并内承受千斤顶反力的墙体。2.0.14顶管后座　jacking base千斤顶与反力墙之间的传力装置。2.0.15中继间
intermediate station
设置在管节间的接力顶进装置。2.0.16特殊管材special pipe
顶管管道采用玻璃纤维增强塑料夹砂管、预应力钢筒混凝土管的管材。
2.0.17特种顶管specialpipejacking使用特殊管材或特殊施工方法的顶管。2.0.18垂直顶升vertical jacking依靠顶进装置将管节在已顶进完成管道内逐节垂直向上顶进的施工工艺。
2.0.19触变泥浆thixotropic slurry用于填充管道外壁与土体之间的空隙并起到减阻作用的泥浆。
2.0.20　盘根止水　packing seal把棉、麻、石棉、石墨等材料浸入复合树脂或油浸物而制成的填塞顶管机与穿墙孔空隙的止水材料。2.0.21顶升帽jacking cap
垂直顶升时，设置在首节立管顶部用于破除迎面土体的结构件。
