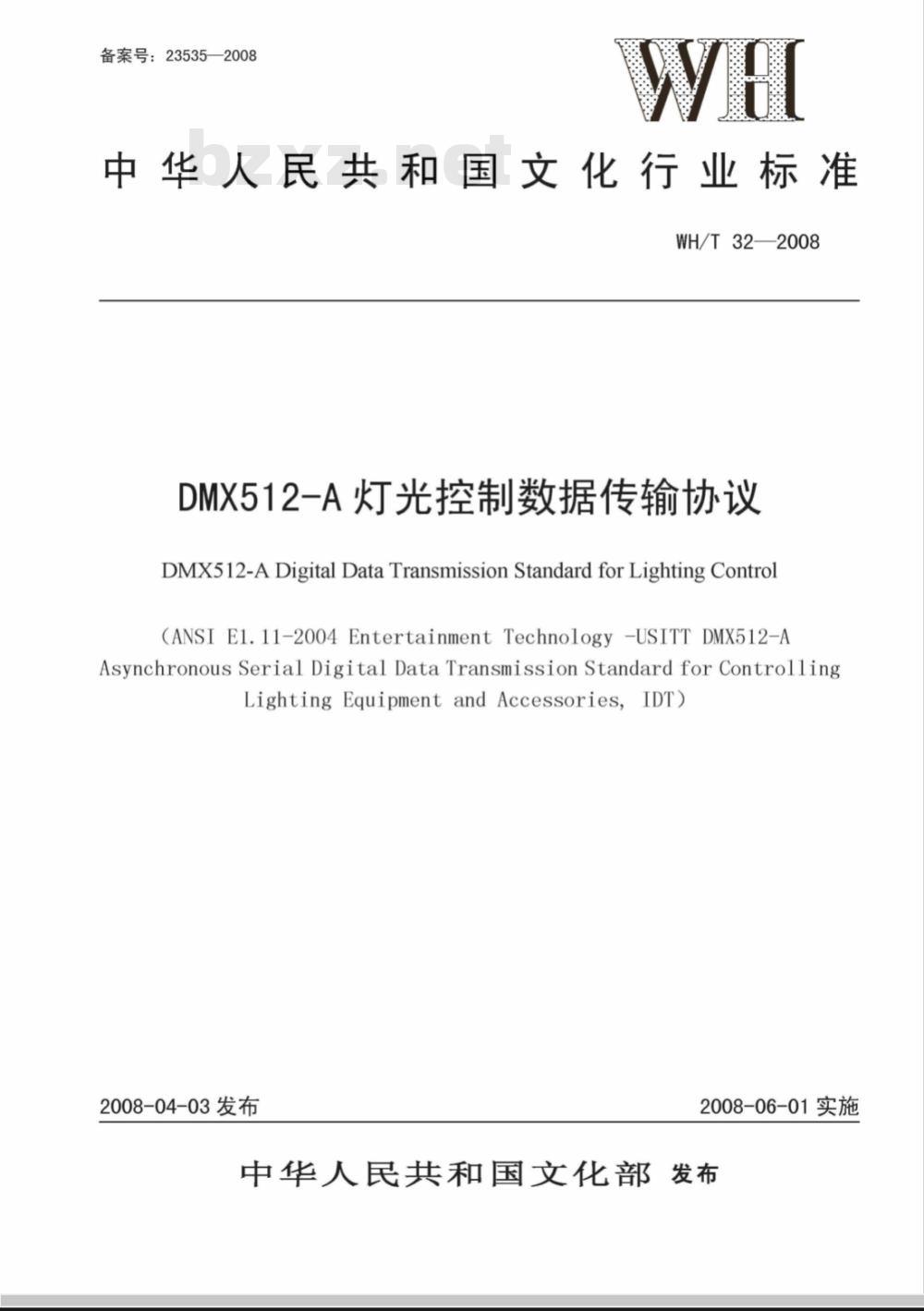

【文化行业标准(WH)】 DMX512-A灯光控制数据传输协议

备案号：23535—2008
中华人民共和国文化行业标准　WH/T32—2008
DMX512-A灯光控制数据传输协议DMX512-A Digital Data Transmission Standard for Lighting Control(ANSIE1.11-2004EntertainmentTechnology-USITTDMX512-AAsynchronous Serial Digital Data Transmission Standard for ControllingLightingEquipmentandAccessories，IDT)2008-04-03发布
2008-06-01实施
中华人民共和国文化部发布

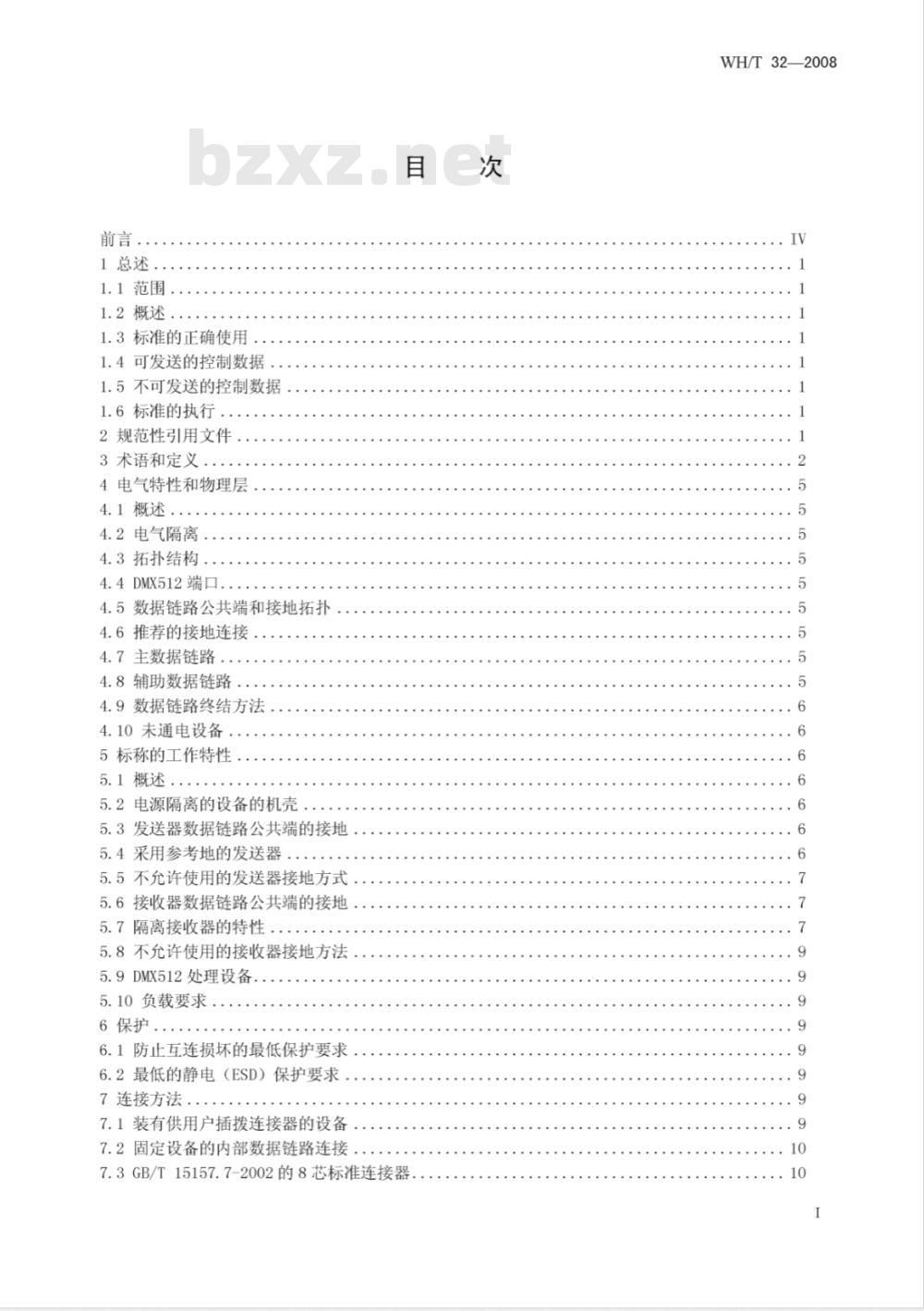

前言，
1.1范围，
1.2概述
1.3标准的正确使用
1.4可发送的控制数据
1.5不可发送的控制数据
1.6标准的执行
2规范性引用文件，
3术语和定义.
4电气特性和物理层
4.1概述...
4.2电气隔离
4.3拓扑结构，
4.4DMX512端口.
4.5数据链路公共端和接地拓扑
4.6推荐的接地连接
4.7主数据链路.
4.8辅助数据链路
4.9数据链路终结方法
4.10未通电设备
5标称的工作特性
5.1概述..
5.2电源隔离的设备的机壳
5.3发送器数据链路公共端的接地5.4采用参考地的发送器
5.5不允许使用的发送器接地方式5.6接收器数据链路公共端的接地5.7隔离接收器的特性
5.8不允许使用的接收器接地方法5.9DMX512处理设备，
5.10负载要求
6保护...
6.1防止互连损坏的最低保护要求6.2最低的静电（ESD）保护要求7连接方法
7.1装有供用户插拨连接器的设备7.2固定设备的内部数据链路连接目
7.3GB/T15157.7-2002的8芯标准连接器，次
WH/T32—2008
WH/T32—2008

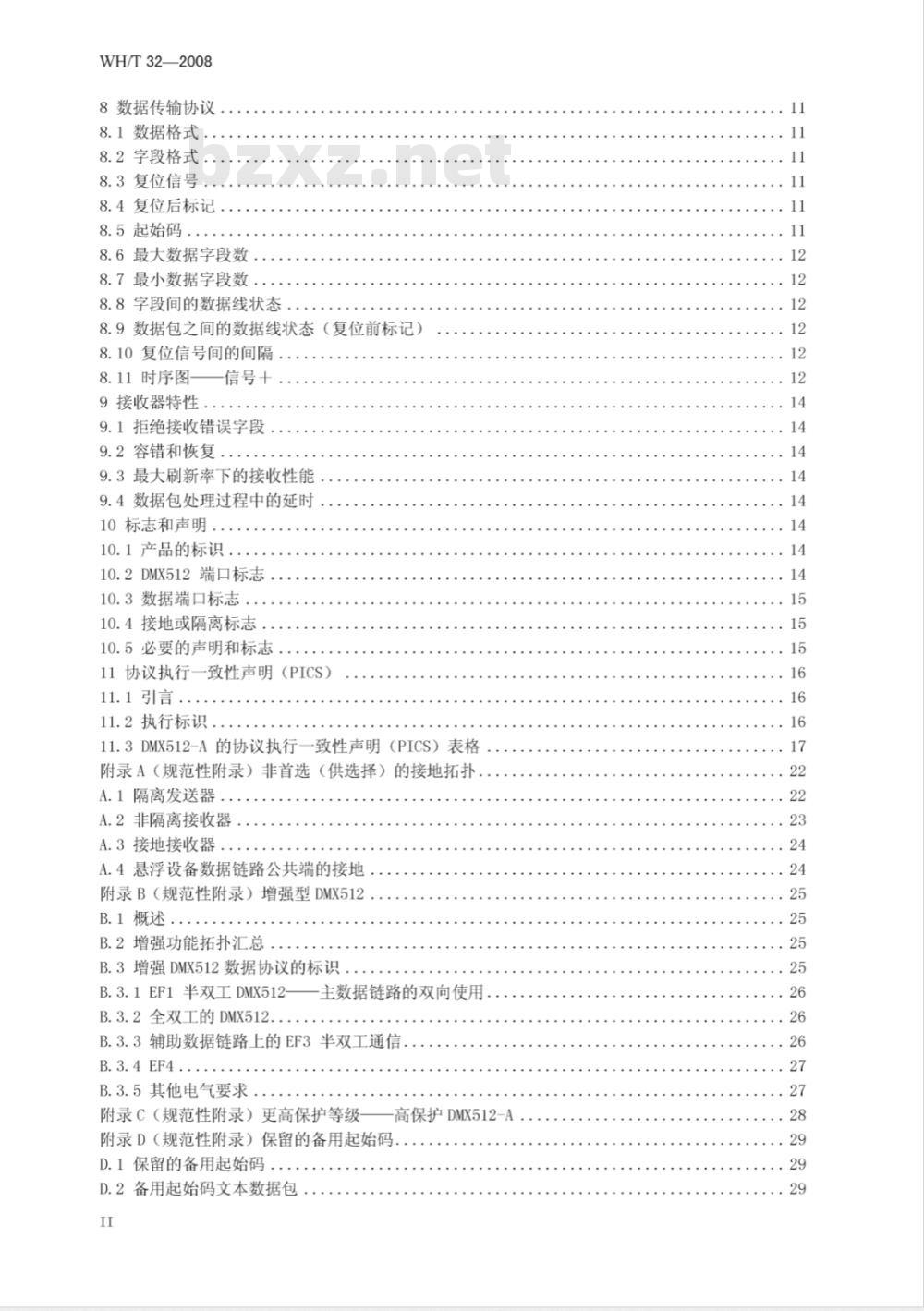

8数据传输协议
8.1数据格式.
8.2字段格式..
8.3复位信号.
8.4复位后标记，
8.5起始码。
8.6最大数据字段数
8.7最小数据字段数
8.8字段间的数据线状态
8.9数据包之间的数据线状态（复位前标记）8.10复位信号间的间隔
8.11时序图—信号+
9接收器特性.
9.1拒绝接收错误字段
9.2容错和恢复.
9.3最大刷新率下的接收性能
9.4数据包处理过程中的延时
10标志和声明.
10.1产品的标识
10.2DMX512端口标志
10.3数据端口标志
10.4接地或隔离标志
10.5必要的声明和标志
11协议执行一致性声明（PICS）11.1引言
11.2执行标识
11.3DMX512-A的协议执行一致性声明（PICS）表格附录A（规范性附录）非首选（供选择）的接地拓扑，A.1隔离发送器
A.2非隔离接收器
A.3接地接收器.
A.4悬浮设备数据链路公共端的接地附录B（规范性附录）增强型DMX512.B.1概述.
B.2增强功能拓扑汇总
B.3增强DMX512数据协议的标识
B.3.1EF1半双工DMX512
B.3.2全双工的DMX512.
主数据链路的双向使用，
B.3.3辅助数据链路上的EF3半双工通信..B.3.4 EF4. .
B.3.5其他电气要求，
附录C（规范性附录）更高保护等级高保护DMX512-A

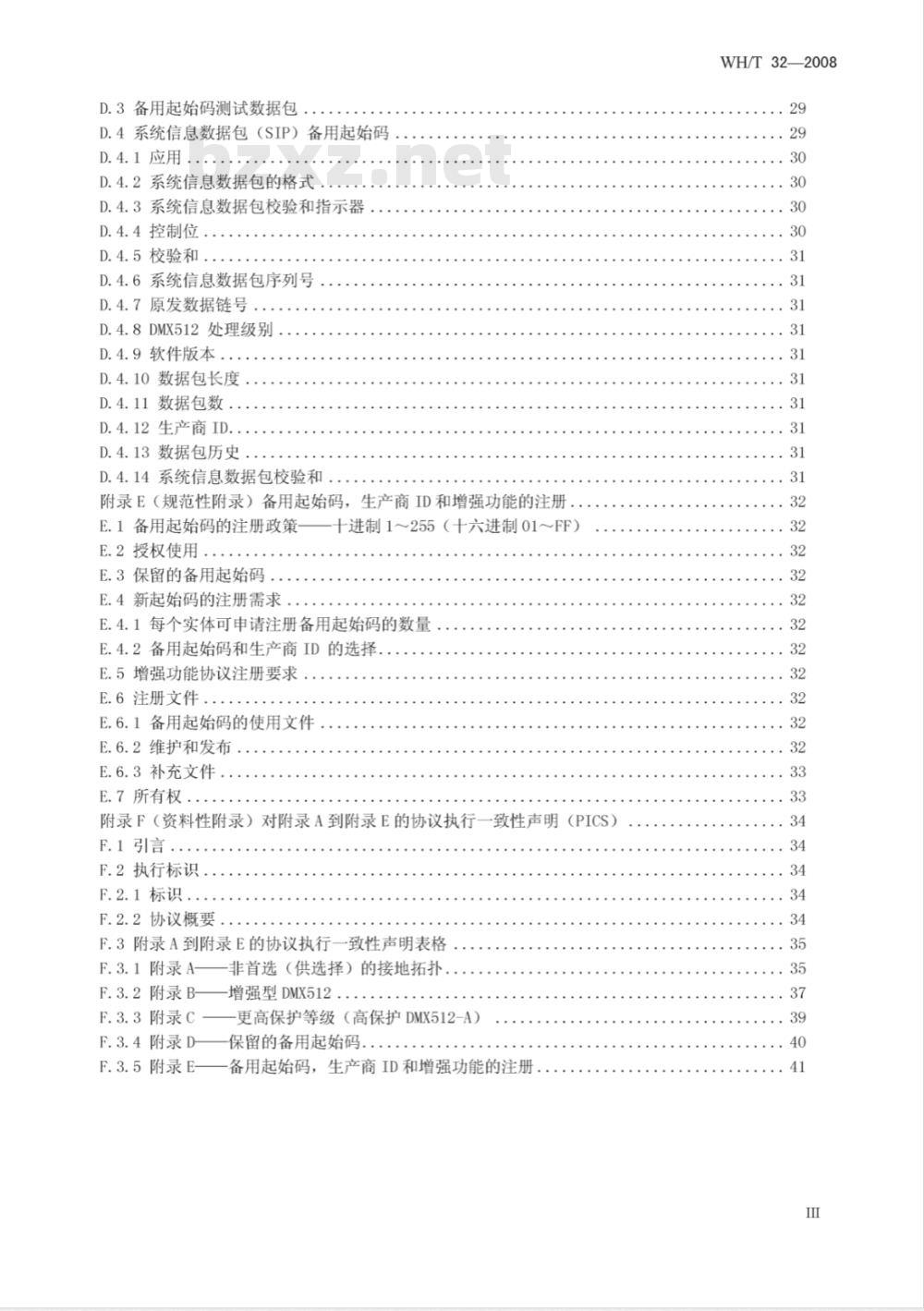

附录D（规范性附录）保留的备用起始码.D.1保留的备用起始码
D.2备用起始码文本数据包
D.3备用起始码测试数据包
D.4系统信息数据包（SIP）备用起始码D.4.1应用.
D.4.2系统信息数据包的格式
D.4.3系统信息数据包校验和指示器D.4.4控制位
D.4.5校验和.
D.4.6系统信息数据包序列号
D.4.7原发数据链号
D.4.8DMX512处理级别
D.4.9软件版本
D.4.10数据包长度
D.4.11数据包数
D.4.12生产商ID.
D.4.13数据包历史
D.4.14系统信息数据包校验和
附录E（规范性附录）备用起始码，生产商ID和增强功能的注册E.1备用起始码的注册政策
E.2授权使用.
E.3保留的备用起始码
E.4新起始码的注册需求
十进制1～255（十六进制01～FF）E.4.1每个实体可申请注册备用起始码的数量E.4.2备用起始码和生产商ID的选择，E.5增强功能协议注册要求
E.6注册文件.
E.6.1备用起始码的使用文件
E.6.2维护和发布，
E.6.3补充文件
E.7所有权，
附录F（资料性附录）对附录A到附录E的协议执行一致性声明（PICS）F.1引言.
F.2执行标识
F.2.1标识.1
F.2.2协议概要
F.3附录A到附录E的协议执行一致性声明表格F.3.1附录A-
F.3.2附录B-
F.3.3附录C
F.3.4附录D
F.3.5附录E-
非首选（供选择）的接地拓扑.
增强型DMX512.
更高保护等级（高保护DMX512-A）保留的备用起始码..
备用起始码，生产商ID和增强功能的注册WH/T32—2008
WH/T32—2008
本标准等同采用美国国家标准E1.11-2004《USITTDMX512-A灯光及附属设备控制的异步串行数据数字传输标准》，英文名称：AmericanNationalStandardE1.11-2004EntertainmentTechnology-USITT DMX512-A
AsynchronousSerialDigitalDataTransmissionStandardforControllingLightingEquipmentandAccessories。对E1.11-2004的翻译，经该标准制定单位一一美国娱乐服务和技术协会（ESTA）同意，本标准的负责起草单位一一中国演艺设备技术协会演出场馆设备专业委员会，将单独对文件中的错误以及与英文原版间的矛盾和差异负责。本标准的附录A、附录B、附录C、附录D和附录E是规范性附录。附录F为资料性附录。本标准由中华人民共和国文化部提出，中国演艺设备技术协会演出场馆设备专业委员会归口。本标准负责起草单位：中国演艺设备技术协会演出场馆设备专业委员会。本标准参与起草单位：上海戏剧学院、广州河东电子有限公司、番禺珠江灯光音响实业有限公司、珠海泰立灯光音响设计安装有限公司、浙江舞台设计研究院有限公司、广州大学声像与灯光技术研究所。
本标准主要起草人：柳得安、梁国芹、曾义、王竹生、廖伟民、潘云辉、洪美芳。IV
1总述
1.1范围
DMX512-A灯光控制数据传输协议WH/T32—2008
本标准规定灯光控制系统中控制器与在1.4中所描述的调光器及其相关设备等被控设备间的数据传输方法，包括电气特性、数据格式、数据传输协议和连接器类型。凡符合本标准的设备应标记\DMX512-A”。除另有说明，本文中DMX512即表示DMX512-A。本标准适用于灯光控制设备生产和灯光控制设备的系统集成。本标准对灯光控制设备和系统的设计者和使用者具有指导作用。本标准不包括对线缆和配线的要求。1.2概述
本标准采用一种简单的异步八位串行数据协议，包括由标准通用异步收发设备（UARTs）产生无类型的字节流。本标准中数据传输的物理介质通常是两对电缆线，每对都可以作为数据链路来使用。数据链路采用ANSI/TIA/EIA-485-A-1998（下文简称“EIA-485-A”）的平衡数据传输技术驱动。设备端口可采用5芯XLR连接器或固定连接。本标准也允许按第7章“连接方法”的规定采用其他的连接器。主数据链路上的数据以数据包形式发送，最多可达到513个字段。第一个字段为起始码，定义数据包中后续字段的用途，符合本标准的设备的互联性主要取决于发送设备零起始码的使用，接收设备的功能取决于从收到的数据包中对相关数据的提取和处理。辅助数据链路中的数据应用范围广泛，但数据链路应符合EIA-485-A的规定，本标准明确规定了特殊应用所要求的电路拓扑。
1.3标准的正确使用
本标准只能在有限的领域中使用，不适用于在同一线路上传送灯光、音响、舞台机械控制数据的综合网络。
本标准对零起始码数据包无强制性错误检测，不保证所有的DMX512数据包能被收到1.4可发送的控制数据
可发送调光器、其他灯光设备和不危及安全的相关设备的控制数据，可以把控制数据从一个控制设备重复地传送到一个或多个接收设备。1.5不可发送的控制数据
本协议无强制性错误检测，因此不适用于可能危及安全的设备的控制。1.6标准的执行
对执行本标准的标记、标识和声明并不表示中国演艺设备技术协会演出场馆设备专业委员会对其设备的认证。参考第10章“标志和声明”、第11章“协议执行一致性声明（PICS）”和附录F“对附录A到附录E的协议执行一致性声明（PICS）”。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T15157.7-2002频率低于3MHz的印制板连接器第7部分：有质量评定的具有通用插合特性的8位固定和自由连接器详细规范
WH/T32—2008
6信息技术-信息交换用ISO7位编码字符集ISO0/IEC646
ANSI/TIA/EIA-568-B-2001商业建筑通讯电缆标准ANSI/TIA/EIA-485-A-1998
EIA-485-A
平衡多点数字系统中使用的发送器和接收器电气特性，简写为USITTDMX512/1990
）调光器和控制器的数据传输标准3术语和定义
异步（传输方式）
asynchronous
信号可在任何时间开始发送，无需独立的时钟线与接收设备进行锁定或同步。3.2
universal asynchronousreceiver transmitter通用异步收发设备
发送、接收异步串行数据的设备。3.3
数据链路datalink
连接发送设备和接收设备之间的物理线路。3.4
号break
复位信号
（UART）
从高电平转向低电平开始，到再从低电平转向高电平的过程，其中低电平至少持续88μuS。3.5
复位后标记markafterbreak（MAB）从表示复位结束的低电平向高电平的转换到表示起始码起始位开始的高电平向低电平转换之间的时间。
字段slot
DMX512数据包中一系列被编号的顿字节。一个数据链最多包含513个字段，从0字段开始。0字段为起始码，字段1到字段512为数据字段。3.7
起始码startcode
复位后发送的第一个字段，表示后续信息的类型。3.8
复位序列
reset sequence
复位信号、复位后标记和起始码组成的序列。3.9
markbeforebreak（MBB）
复位前标记
最后字段的第二个停止位的终止到表示复位开始的高电平向低电平转换的时间。3.10
数据包
packet
复位序列及到下一复位前标记之前的所有后续字段。3.11
零起始码nullstartcode
数值为“0”的起始码（00h）。3.12
发送器
transmittingdevice
发送设备
产生DMX512信号的设备。
信号十data+
正信号。
信号—data-
负信号。
电路公共端circuitcommon
EIA-485-A驱动电路或接收电路的公共参考端，即供电电源“0V”端。3.16
DMX512port
DMX512端口
DMX512信号接口（连接器或接线端子）。3.17
共模电压
common modevoltage
相对于电路公共端，在“信号十”线和“信号一”线上均出现的电压。Vem = (Va+Vb)/2。
其中：V.共模电压；
一“信号十”相对于电路公共端的电压；Va
Vb—“信号一”相对于电路公共端的电压。3.18
占mark
信号十为高电平的线路状态，“占”代表二进制1。3.19
datalinkcommon
数据链路公共端
数据链路的电路公共端。
起始位
startbit
WH/T32—2008
每个字节前的附加位，向接收器表示一个新字节的开始。起始位总是低电平，即“空”。3.21
停止位stopbit
每个字节后的附加位，表示字节的结束。每个DMX512字段有2个停止位。停止位总是高电平，也就是“占”。
receiver
接收器
接收设备
接收DMX512信号的设备。
数据链
universe
源于单个信号源的DMX512数据链路。一个数据链最多包括512个DMX512数据字段。3.24
空space
信号十为低电平的线路状态，“空”代表二进制0。3.25
earthground
接地端
电路的公共端或电源的零电位端，通常连接到设备的金属机壳。3
WH/T32—2008
linedriver
线路驱动器
驱动器
对数据链路提供差分电压的一种电路，工作于限定的共模电压范围内并对过载和过压提供特定响应。
隔离isolated
输出与输入间无电气连接。
终端器
terminator
用于使数据链路上有碍的反射信号降到最小的器件或电路。3.29
线路接收器
linereceiver
能够检测到数据链路上的差分电压的一种电路，在限定的共模电压范围内工作，并对过载和过压提供特定响应。
信号公共端signalcommon
物理介质的公共参考导体，如电缆的屏蔽层。3.31
enhancedfunctionality
增强功能
DMX512端口辅助数据链路的使用或DMX512端口主数据链路双向功能的使用。3.32
DMX512处理设备DMX512processingdevice能重新产生DMX512信号的设备、将非DMX512信号转换为DMX512信号输出的设备或者将输入的DMX512数据包转换为非DMX512信号输出的设备。普通的放大器等不属于此类设备。3.33
控制器
controller
产生DMX512数据的发送设备。
通路连接loop-throughconnection通路
DMX512端口与另一个DMX512端口连接在一起的连接器或接线端子。其中，包括信号1十、信号1一和数据链路公共端，以及可选的信号2十和信号2一。3.35
字段量slotfootprint
设备运行所需要的数据字段数。3.36
刷新率refreshrate
每秒发送零起始码DMX512数据包的次数。3.37
各in-linedevice
中继设备
任何接收和再发送DMX512信号的设备。3.38
空闲idle
“占”状态
DMX512链路中两字段间的高电平状态。4
生产商IDmanufacturerID
WH/T32—2008
由中国演艺设备技术协会演出场馆专业委员会分配给生产商或组织使用的两个学节的值，与特定的备用起始码一起使用，据此确认数据包内数据的特殊用途。不使用特定备用起始码的设备将忽略此数据包。
信号合成单元mergeunits
一个或多个接收器和一个或多个发送器组成的设备，能将接收到的多个DMX512数据包，根据生产商的定义逻辑组合，产生新的DMX512数据包。3.41
传统设备legacy
全面遵守USITTDMX512或DMX512/1990标准的发送和接收设备。（守DMX512/1990的非调光器的接收设备也可被认为是传统设备。）4电气特性和物理层
4.1概述bZxz.net
除有特殊声明，本标准中的电气特性全部采用EIA-485-A标准。如与EIA-485-A有冲突时，以本标准为准。
本标准规定了数据链路物理层的接地、终结方法、信号电平、电磁兼容（EMC）及连接到其他设备时意外损坏的预防。
除符合EIA-485-A的要求外，还应符合本标准第5章“标称的工作特性”和第6章“保护”的规定。4.2电气隔离
本标准具有EIA-485-A未规定的电气隔离要求，例如采用适当的光电隔离、变压器隔离或其他隔离方式，避免传输电压超过EIA-485-A所规定的共模电压极限（见第5章和第6章），同时与EIA-485-A兼容。4.3拓扑结构
数据链路包括单一的有源差分线路驱动器、一条接有终端器的传输线和一个或多个符合EIA-485-A和本标准要求的差分线路接收器。能返回状态信息的DMX512受控设备在本标准中称为应答设备，应答设备在本标准中列入接收设备，见附录B。4.4DMX512端口
DMX512端口是内部电子线路和物理发送线路（电缆）之间的信号连接点，也是EIA-485设备间的互连点。它可以由第7章所定义的连接器或接线端子构成。1个DMX512端口包括4个信号端和1个参考端，记作：信号1一、信号1十，信号2一、信号2十和数据链路公共端。4.5数据链路公共端和接地拓扑
第5章和附录A详细描述了接地方法。在任何情况下，DMX512端口的数据链路公共端与EIA-485-A驱动器或接收器的信号公共端之间必须为低阻抗。4.6推荐的接地连接
DMX512系统推荐使用参考接地的发送器和隔离接收器。在信号源端提供单点固定接地或与机壳连接，并充许发送器和接收器通过各自的建筑物接地而存在电位差。这种接地方法可保证设备正常工作避免超过EIA-485-A规定的共模电压极限。详见EIA-485-A的4.3.1。其他接地方法见本标准附录A4.7主数据链路
DMX512端口的信号1一和信号1十构成主数据链路，第8章规定了数据格式。只要符合附录B中增强功能的要求，允许在主数据链路上有限制地使用多个发送器以半双工方式实现双向数据传输。4.8辅助数据链路
可选择使用。
