【WH文化行业标准】 演出安全第4部分:舞台音响安全

本网站 发布时间: 2025-07-11 13:01:15
  • WH/T78.4—2022
  • 现行

基本信息

  • 标准号:

    WH/T 78.4—2022

  • 标准名称:

    演出安全第4部分:舞台音响安全

  • 标准类别:

    文化行业标准(WH)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf
  • 下载大小:

    5.94 MB

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

WH/T 78.4—2022.
1范围
WH/T 78.4规定了舞台音响安全要求﹑管理规范和操作规程。
WH/T 78.4适用于剧场等演出场所与演出制作相关的活动中舞台技术部门的音响专业。包括运输、装台、排练、演出﹑拆台等演出活动的全过程。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T2900.86——2009电工术语声学和电声学
GB/T 3098.1——2010紧固件机械性能螺栓﹑螺钉和螺柱GB/T3947——1996声学名词术语
GB8918——2006重要用途钢丝绳
GB/T19001——2016质量管理体系要求
GB/T45001——2020职业健康安全管理体系要求及使用指南JGJ57——2016剧场建筑设计规范
ISO45001职业健康安全管理体系︰要求及使用指南(Oecupational health and safely managementsy stems——Requirements with guidance for use )
3术语和定义
下列术语和定义适用于本文件。
3.1
舞台音响sound reinforcement sysiem舞台演出扩声系统的总称。
3.2
音响设备sound equipment
用于舞台演出,对声音信号进行拾取、记录或还原、处理加工、放大等所有的设备。
3.3
传声器microphone

将声信号转换成相应电信号的电声换能器。
[来源:GB/T 3947——1996,6.15]

标准内容标准内容

部分标准内容:

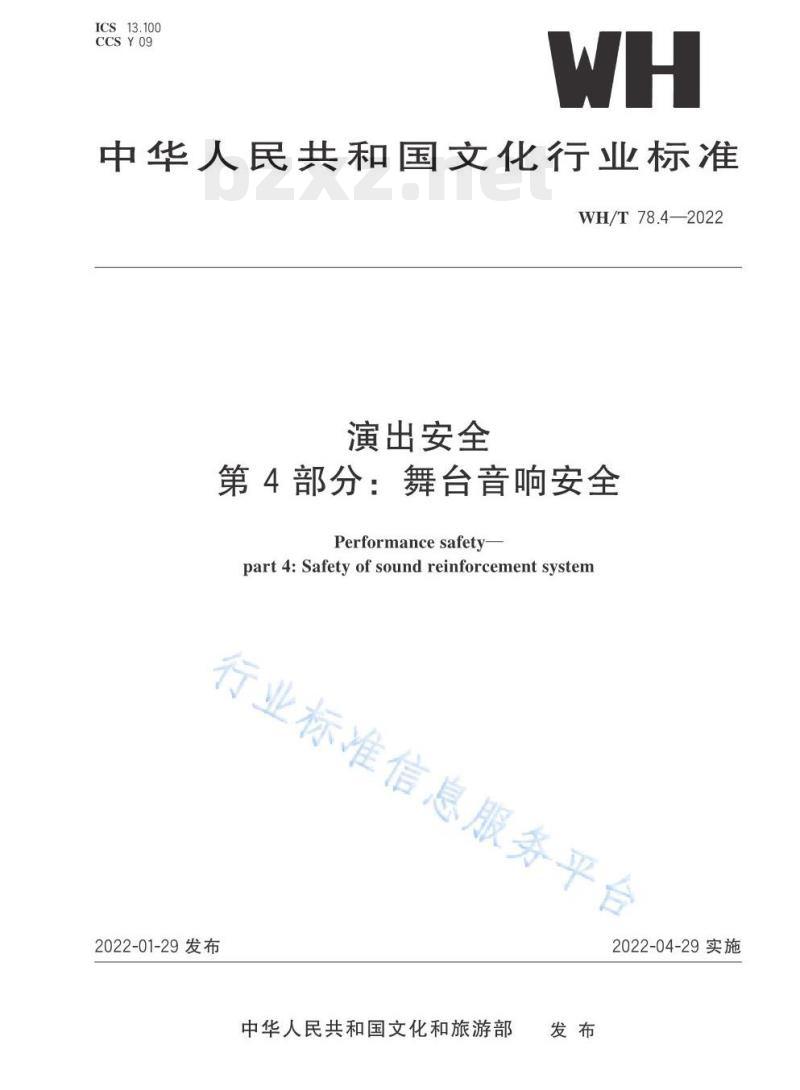

ICS13.100
CCSY09
中华人民共和国文化行业标准
WH/T78.4—2022
演出安全
第4部分:舞台音响安全
Performancesafety
part 4:Safety of soundreinforcement system行业标准信息服务平台
2022-01-29发布
中华人民共和国文化和旅游部
2022-04-29实施

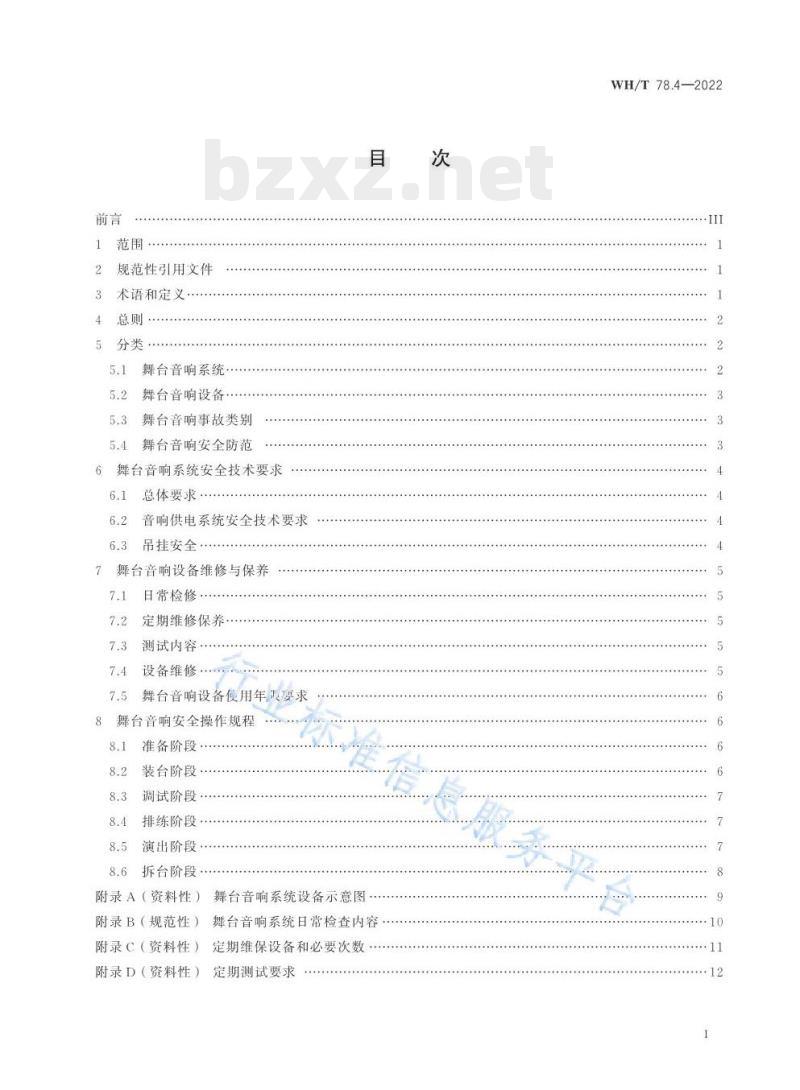

规范性引用文件
术语和定义
舞台音响系统
舞台音响设备
舞台音响事故类别
舞台音响安全防范
6舞台音响系统安全技术要求
总体要求
音响供电系统安全技术要求
吊挂安全免费标准bzxz.net
7舞台音响设备维修与保养
日常检修
定期维修保养
测试内容
设备维修·
舞台音响设备使用年要求
8舞台音响安全操作规程
准备阶段
装台阶段
调试阶段:
排练阶段
演出阶段
拆台阶段
附录A(资料性)
附录B(规范性)
附录C(资料性)
附录D(资料性)
舞台音响系统设备示意图
舞台音响系统日常检查内容
定期维保设备和必要次数
定期测试要求
WH/T78.4—2022
WH/T78.4—2022

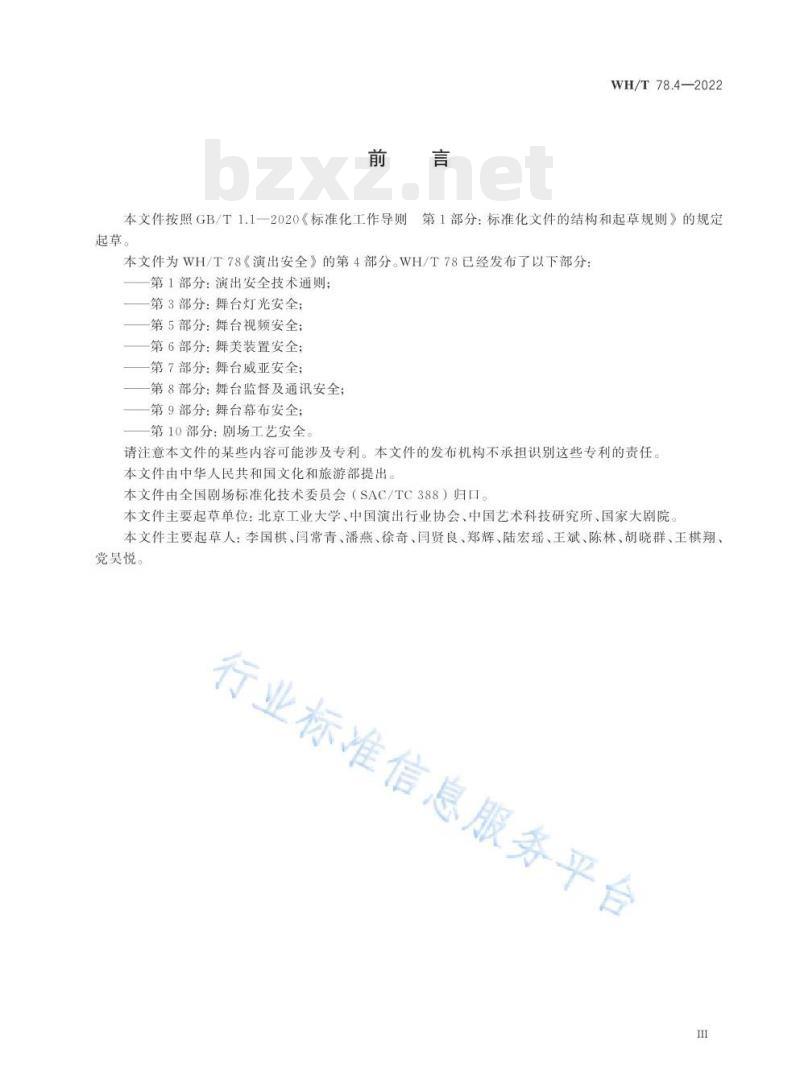

本文件按照GB/T1.1一2020《标准化工作导则第1部分:标准化文件的结构和起草规则》的规定起草。
本文件为WH/T78《演出安全》的第4部分。WH/T78已经发布了以下部分:第1部分:演出安全技术通则;
第3部分:舞台灯光安全;
一第5部分:舞台视频安全;
第6部分:舞美装置安全;
第7部分:舞台威亚安全;
第8部分:舞台监督及通讯安全;第9部分:舞台幕布安全;
第10部分:剧场工艺安全。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本文件由中华人民共和国文化和旅游部提出。本文件由全国剧场标准化技术委员会(SAC/TC388)归口。本文件主要起草单位:北京工业大学、中国演出行业协会、中国艺术科技研究所、国家大剧院。本文件主要起草人:李国棋、闫常青、潘燕、徐奇、闫贤良、郑辉、陆宏瑶、王斌、陈林、胡晓群、王棋翔、党昊悦。
行业标准信息服务平台

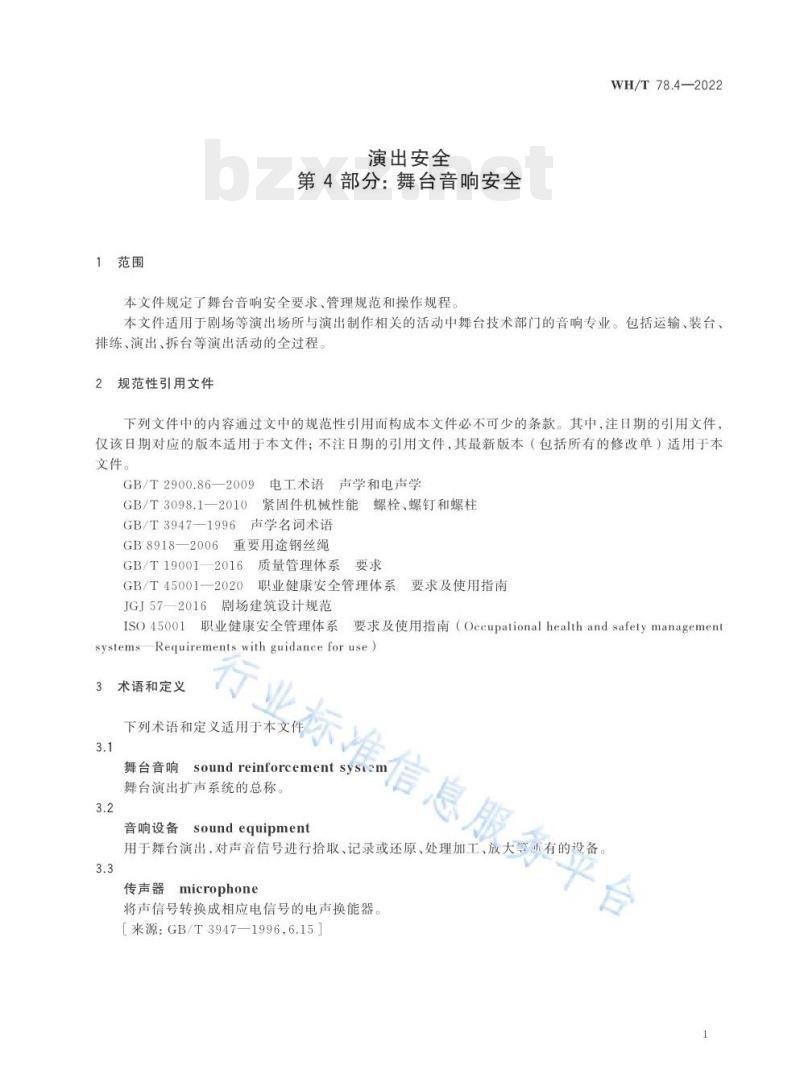

1范围
演出安全
第4部分:舞台音响安全
本文件规定了舞台音响安全要求、管理规范和操作规程。WH/T78.4—2022
本文件适用于剧场等演出场所与演出制作相关的活动中舞台技术部门的音响专业。包括运输、装台、排练、演出、拆台等演出活动的全过程2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件:不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T2900.86—2009
电工术语
青声学和电声学
GB/T3098.1一2010紧固件机械性能螺栓、螺钉和螺柱GB/T3947—1996声学名词术语
GB8918一2006重要用途钢丝绳
GB/T19001一2016质量管理体系要求要求及使用指南
GB/T45001一2020职业健康安全管理体系JGI57—2016剧场建筑设计规范
职业健康安全管理体系要求及使用指南(OccupationalhealthandsafetymanagementISO45001
systemsRequirements with guidance for use)3
术语和定义
sound reinforcement sys
舞台音响
舞台演出扩声系统的总称。
soundequipment
音响设备
传声器
microphone
将声信号转换成相应电信号的电声换能器[来源:GB/T3947—1996,6.15]台
WH/T78.4—2022

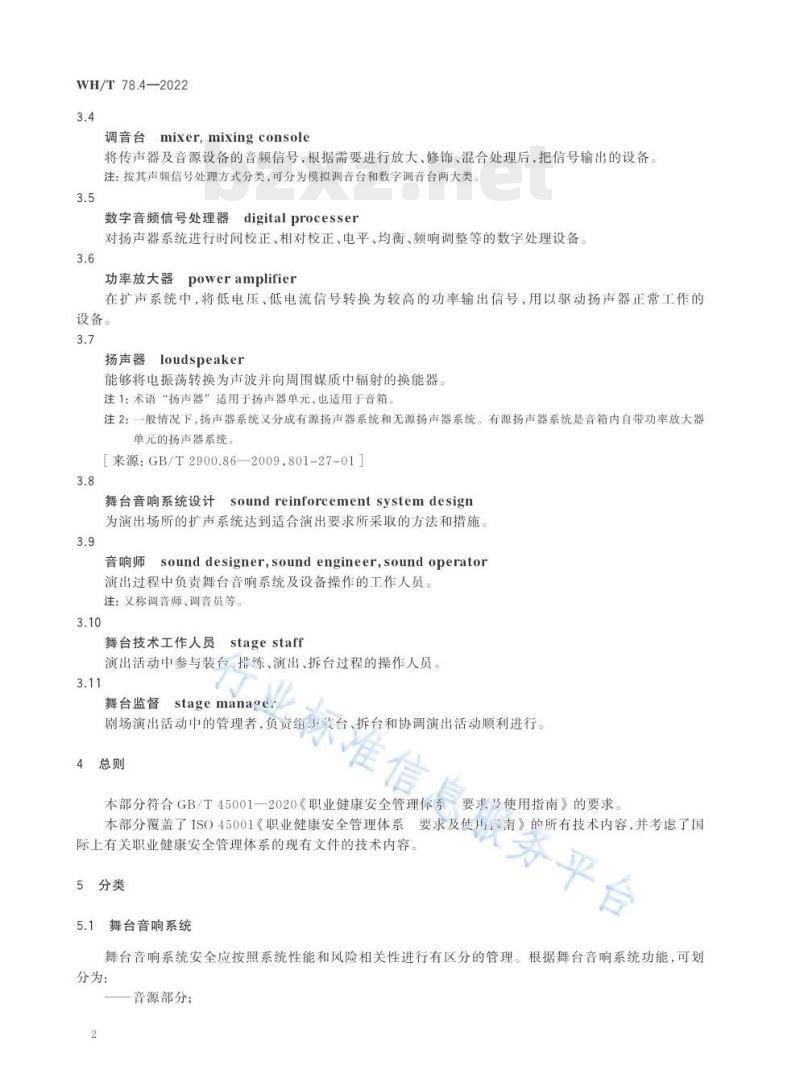

调音台mixer,mixingconsole
将传声器及音源设备的音频信号,根据需要进行放大、修饰、混合处理后,把信号输出的设备。注:按其声频信号处理方式分类,可分为模拟调音台和数字调音台两大类。3.5
数字音频信号处理器digitalprocesser对扬声器系统进行时间校正、相对校正、电平、均衡、频响调整等的数字处理设备。3.6
poweramplifier
功率放大器
在扩声系统中,将低电压、低电流信号转换为较高的功率输出信号,用以驱动扬声器正常工作的设备。
扬声器loudspeaker
能够将电振荡转换为声波并向周围媒质中辐射的换能器注1:术语“扬声器”适用于扬声器单元,也适用于音箱注2:一般情况下,扬声器系统又分成有源扬声器系统和无源扬声器系统。有源扬声器系统是音箱内自带功率放大器单元的扬声器系统。
[来源:GB/T2900.86—2009,801-27-01]3.8
舞台音响系统设计soundreinforcementsystemdesign为演出场所的扩声系统达到适合演出要求所采取的方法和措施3.9
音响师sounddesigner,soundengineer,soundoperaton演出过程中负责舞台音响系统及设备操作的工作人员。注:又称调音师、调音员等。
stagestaff
舞台技术工作人员
演出活动中参与装台排练、演出、拆台过程的操作人员。3.11
舞台监督stagemanager
剧场演出活动中的管理者,负责组与关台、拆台和协调演出活动顺利进行准
4总则
本部分符合GB/T45001一2020《职业健康安全管理要求及使用指南》的要求本部分覆盖了ISO45001《职业健康安全管理体系要求及使用管南》的所有技术内容,并考虑了国际上有关职业健康安全管理体系的现有文件的技术内容。5分类
舞台音响系统
舞台音响系统安全应按照系统性能和风险相关性进行有区分的管理。根据舞台音响系统功能,可划分为:
音源部分:
操作系统;
功率放大系统;
扬声器系统;
信号传输系统;
供电系统。
5.2舞台音响设备
舞台音响设备按照在音响系统中的作用和功能类别划分为(见附录A):WH/T78.4—2022
音源部分设备:传声器、CD播放机、DVD播放器、以各种电脑软件和声卡为媒介的电脑播放器、硬盘播放机等;
操作系统设备:调音台、音频信号处理设备、监听系统等:功率放大系统设备:功率放大器等:扬声器系统设备:扬声器、扬声器吊挂设备等;信号传输系统设备:以上设备之间的信号传输用音频线、功率传送用音箱线等;供电系统设备:配电柜、配电箱等。5.3舞台音响事故类别
5.3.1人身安全事故
现象是对生命和人身健康造成直接伤害。原因是设备损坏、操作失误或未采取安全检查等技术措施导致的人员伤亡事故。后果是有人员伤亡。5.3.2财产损失事故
现象是舞台音响设备损坏,不能正常发声,导致演出活动无法进行,观众退票。原因是停电、操作失误导致的演出事故。后果是造成重大财产损失。5.3.3演出效果音响事故
现象是不能正常发声,或声音发生不可控的变化。原因是设备损坏、操作失误。后果是可能导致演出不能正常进行,对演出活动产生了负面影响。业标准信
5.4舞台音响安全防范
5.4.1系统设计风险
音响系统设计应按照有关专业标准、规范、设请导则执待,避免系统设计不规范不合理造成的重大隐患。音响系统设计中选用产品应经过安全检测和认证,免系统设备不配套出现的技术故障或因产品性服务
能不一致造成的事故。
5.4.2设备制造风险
舞台音响设备的设计、制造、出厂应执行相关专业产品标准,符合安全要求。应避免未经国家专业机构检测认证或没有出厂检测程序导致设备质量不合格或质量不稳定的安全隐患。5.4.3现场施工风险
舞台音响设备安装应当安全施工,避免没有相应能力、没有安全措施造成触电、高空工作跌落等安全事故,且经过额定工作时间的系统试运行和两场以上实验性演出对隐患进行排查和调试,避免系统隐患长期存在造成运行事故。
WH/T78.4—2022
5.4.4运营管理风险
演出场所经营单位应设立且严格实施安全监督管理体系,及时排除隐患。演出场所经营单位应设立安全责任人,对安全事故负责。5.4.5舞台音响操作风险
音响师应具备舞台音响专业知识,熟知使用系统和设备性能,避免培训不合格、能力不具备导致演出过程误操作或操作不当所造成的事故。舞台音响装台、拆台应有状态警示,避免误操作引发事故。6舞台音响系统安全技术要求
6.1总体要求
6.1.1从事舞台音响系统设备安装的企业应具备专业施工能力,并取得相应资质6.1.2舞台音响系统使用的涉及安全的材料、设备,应经过专业机构进行安全技术性能试验;从事技术性能试验的专业机构应取得相应能力范围的资质认定证书6.1.3舞台音响系统专业设备投人使用前,应通过安全检验检测:从事检验检测的专业机构应取得相应能力范围的资质认定证书
6.2音响供电系统安全技术要求
6.2.1供电系统应符合JGJ57—2016《剧场建筑设计规范》中10.3的要求。6.2.2供电系统应具备双路供电或备有自动切换的发电机系统。按照剧场安全等级要求配置双路供电6.2.3供电额定容量应按照设备容量和剧场性质设计。供电系统应配备足够的电容补偿,三相电流偏差值或波形畸变。
6.2.4供电系统应采用三相五线制(TN-S系统)。所有舞台专用音响设备必须有良好的保护接地,配电箱(盘)等接地。接地电阻不得高于1Q,接地螺栓和连接导体、金属导体截面应足够的大,满足短路电流释放。
6.2.5系统三相用电应均衡匹配,应根据使用频度和同时使用率进行布线。供电系统应有过流保护、短路保护和过热保护等安全保护措施。临时电源箱应有断路器、漏电保护装置,且其空气开关容量低于前级供电箱的容量。
6.2.6舞台音响系统所用导线应为阻燃型,阻燃指标应符合规范6.3吊挂安全要求
6.3.1固定安装用吊挂钢丝绳应符合GB8918一2006重要用途钢丝绳》的要求,钢丝绳必须有试验报告及产品检验合格证书
6.3.2主要承载裁结构件在不同连接处充许采用不同连接方式但同车接处不应将不同的连接方式混合使用,所有链接必须牢固。
6.3.3设备零部件之间的连接,设备与基础、墙壁及其他土建结构的连接,应采用合GB/T3098.1-2010《紧固件机械性能螺栓、螺钉和螺柱》要求的紧固件。6.3.4吊挂扬声器应按设计选用吊挂形式并采取有效的加固措施。采用穿墙螺栓加固有关邮位的墙体,对于后加的螺栓和支撑架应符合强度及耐久要求,并做好防水、防锈处理。6.3.5吊挂索具不应单独使用非金属类索具进行吊挂。注:非金属类泛指尼龙、棉麻等纺织类索具6.3.6如使用非金属类索具进行吊挂,则应对该索具进行阻燃处理(喷涂阻燃材料等)。在吊挂完成后,应加装金属类索具进行安全保护。4
7舞台音响设备维修与保养
7.1日常检修
WH/T78.4—2022
7.1.1剧场管理者应承担和实施舞台音响设备的日常维修保养工作,可委托专业施工单位进行定期维修保养,保证音响设备正常运行。7.1.2剧场管理者在日常检查工作中,可通过听辨声音、目测核对,以及操作是否顺畅来判断设备以及系统的异常,并做好日常检查记录。7.1.3日常检查要点包括:
一各个设备运行以及通过的信号有无异常;一扬声器正常发音的试听确认;电动装置(吊挂话简等)的运行确认;内通设备(对讲机等)的运行确认;线材、接插件有无松动、有无脱焊情况;供电系统的规范性确认;
吊挂扬声器有无晃动现象,吊挂件是否有松动现象。7.1.4舞台音响系统划分见附录A。7.1.5舞台音响系统日常检查应包括的部件名称和检查内容应符合附录B的要求。7.2定期维修保养
7.2.1定期维修保养工作根据音响设备的使用率、使用年限,通常情况下定期维修保养工作一年进行两次。应通过采用专业测试仪器对音响系统设备进行细致的维修保养,7.2.2根据不同音响设备的使用率和使用年限,定期维修保养设备和必要次数见附录C。7.3测试内容
定期测试内容见附录D。
7.4设备维修
7.4.1维修步骤
舞台音响设备的维修应损以下骤进行:步骤一:清理:清理附着在设上的大尘等,擦去污垢;步骤二:修复:修复信号线、接插件临接触不良、电缆破损等的工作;步骤三:更换:检查发现产生不良情况的设容以及其他消耗品;意服务平台
步骤四:测量、调试:由于设备维修产生系统偏差五工作状态的变化,需要恢复音响系统设置和性能,对设备维修状况进行进一步的确认。7.4.2应急措施
紧急情况下需要采取紧急措施时,应分为以下三个步骤步骤一:简化音响系统,在保证发声的情况下,跳接信号处理设备;步骤二:使用替代设备,使用完余备用设备:步骤三:立刻报修,并记录事故现象和产生的原因等。7.5舞台音响设备使用年限要求
常用设备的使用期限宜按表1的要求。5
WH/T78.4—2022
设备名称
硬盘录音机(专业用)
盒式磁带录音机(专业用)
CD播放机(专业用)
传声器
无线传声器装置
调音台
分频器
图示均衡器
功率放大器
扬声器系统
输入、输出调线盘
(插座型、连接器型)
内通对讲
表1舞台音响设备使用年限要求
使用年限要求
年均演出活动
60场以下
年均演出活动
60—120场
年均演出活动
120场以上
2-3年
注:某些戏剧、音乐剧中的佩戴传声器,如头戴式无线传声器、别针式无限传声器等损坏率很高,应按消耗品处理舞台音响安全操作规程
8.1准备阶段
8.1.1舞台技术工作人员应主动与演出单位接洽沟通,获取演出活动内容,获得更多的、准确的演出使用要求。
舞台技术工作人员在演出准备期间,应有必要的舞台音响设计和实施方案,设计资料中应包含节8.1.2
目单和设备布置图。如单演出仅使用剧场固定安装设备,此部分的设计图应由剧场提供。实施方案中应包括使用设备、器材明细及数量列表。装台前应将舞台音响设计资料提交演出组织者和装台的舞台技术工作人员。
8.1.3音响师应审查演出节目要求和头施方案,确认与扬声器安装相关的建筑荷载、舞台机械悬吊物的荷载、地板荷载的符合性。对音响接人电源的箱,应进行安全和质量的确认性检查,确保为舞台技术信息服务平
工作人员提供安全可靠的电源。8.2装台阶段
舞台技术工作人员在装台阶段的操作应注意以下事项:8.2.1
使用扬声器系统等重量大的设备时,应保证荷载与重量的平衡。观众席设置扬声器时,应在地板或墙壁上设立防倾倒的固定措施。扬声器在搬运、悬吊过程中,应考虑电缆重量和电缆拉力有可能造成倾斜倾倒的危险因素。门
使用升降车工作时,操作人员应持证上岗。从电源供电端连接或拆卸电缆时,操作人员应持证上岗;在舞台两侧等演职人员通过的位置配置供电线路时,应对其进行安全防护和无障碍处理电缆连接、固定时,应避免与其他线缆的交叉和可能的漏电、干扰危险,必要时应使用悬吊装置分离:电缆连接、固定处理时,应考虑电缆的容量和重量。6
舞台音响设备的用电量不得超过供电负荷。8.2.2剧场人员在装台阶段的操作应注意以下事项:WH/T78.4—2022
一剧场人员应按照实施方案做好装台阶段的配合工作,并准确了解装台进度和相关专业部门的工作状态,协助演职人员协调剧场其他专业部门。当音箱吊挂、防倾倒等安全设施设置地钩时,或在梁柱、舞台天桥等构件系挂安全带时,剧场人员应在场指导
音响装台结束后,剧场人员应对舞台流线进行安全复核,确保演员和舞台技术工作人员出入和道具更换等舞台通道安全;并对舞台机械设备运行等运动系统的安全进行复核,确保音响系统的电缆、扬声器安全防护措施等不会发生漏电、短路、摩擦断裂等可能的危险。8.2.3悬吊扬声器系统时,各专业演职人员应共同商议悬吊方案;确认悬吊部件和材料的安全性能;防止音箱与照明灯具、悬吊器具等运行时发生碰撞。调整悬吊音箱时,调整过程应有避免撞击的措施,严禁危险性操作。
8.2.4悬吊扬声器系统时,剧场人员应根据舞台效果提供悬吊方案,涉及安全隐患时,应与相关剧场人员进行协商和安全许可。
8.3调试阶段
8.3.1剧场人员应与其他部门协商确定音响调试时间,避免产生冲突或交叉工作的安全隐患8.3.2音响师应明确音响调试的预定时间范围。当预订时间之外调试音效时,应与舞台监督及相关演员和舞台技术工作人员协商:当现场有其他演员和舞台技术工作人员工作时,应通知相关人员,确认对工作无影响后方可开始试音;当舞台机械运行调试时,不得进行调试工作,确认安全后方可开始试音。8.4排练阶段
8.4.1排练前,演职人员应确保音响器材不妨碍演员出人、站位,舞台机械操作,道具转换等:确保通信联络设备和系统正常:确保准备操作控制台上具备必要的声音监听器、影像监视器。排练过程中,移动传声器、监听音箱等设备时,应确保装置和线缆在移动过程中演职人员的安全,且不影响演员的表演。排练结束后,演职人员应再次检测幕布打开时是否有触碰监听音箱的危险,必要时应改变幕布打开的位置。8.4.2排练前,剧场人员应对舞台两侧的设置器材进行安全检查。排练时,剧场人员应负责转换器材、整理电缆、整理现场等工作:负责应急预案中安全防范措施的实施和到位,对可能发生危险进行预测;确认全部器材状态是否正常排练束后,剧场人员负责排练产生问题的对策、修正和预案补充,确保正式演出的安全。
8.5演出阶段
8.5.1演出过程中音响岗位应配备在操作台和舞台至少各一人,责任分工明确,确保演出顺利完成。当演出出现意外时,应以观众安全为第一要务。8.5.2剧场人员应在开幕前进行安全巡视确认观众不会舰碰到线类确认演出流线、演出通路、观众席内设置的器材安全,并在开幕前向舞台监督报告检查的内容。8.5.3音响师应密切关注演出过程,出现与演出内容不和谐声音时,应即停止播放;剧场人员应强行介入,采取必要的技术措施阻止不和谐声音继续发生,演出过程如出现超出剧场规走的最大声压级时,剧场人员应介入演出的调音工作或以劝说或举证的方式限定改正。8.5.4演出中如遇到重大突发事件,在音响设备运行正常的前提下,音响师应配合当场主管部门或公安部门,对演出现场进行指挥、控制、调度、疏散等事宜。8.6拆台阶段
8.6.1在拆台、运景工作前,演职人员应与剧场人员取得联系,确认拆台工作的时间和工作内容。剧场人7
WH/T78.4—2022
员不得强行规定拆卸时间和时长,并提供和保障足够的拆卸时间8.6.2拆台、运景工作时,应确保现场工作灯明亮。8.6.3拆卸物品宜进行分类编号,清点数量,并有序摆放,不得摆放在紧急出口、消防栓前、进出口前。演职人员应对拆卸的物品进行看管,密切注意可能倾倒的危险并具备防倾倒的紧急措施。拆卸的物品必须摆放在舞台、看台或通道时,不得妨碍其他工作,不得妨碍通道正常通行。8.6.4剧场人员应为拆台工作人员明示紧急出口,应检查和监视消防栓前是否摆放景物或杂物。剧场人员应为演职人员提供明确的景物搬出通道和出人口位置8.6.5拆卸物品需要吊车或舞台运载工具运送到搬人口时,演职人员应与剧场人员协商确认,并对安全事项进行共同确认。装车的物品堆放在公共道路时,应确保车辆和步行者的安全,应有演职人员进行安全疏导。
8.6.6特殊气候时,拆卸的开关道具等宜考虑室外温差导致装备、设备损害的可能行业标准信息服务平台
WH/T78.4—2022
附录A
(资料性)
舞台音响系统设备示意图
图A.1给出了舞台音响系统设备示意图(8)
+()
(8)
的的的
(V)
舞台音响系统设备示意
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
