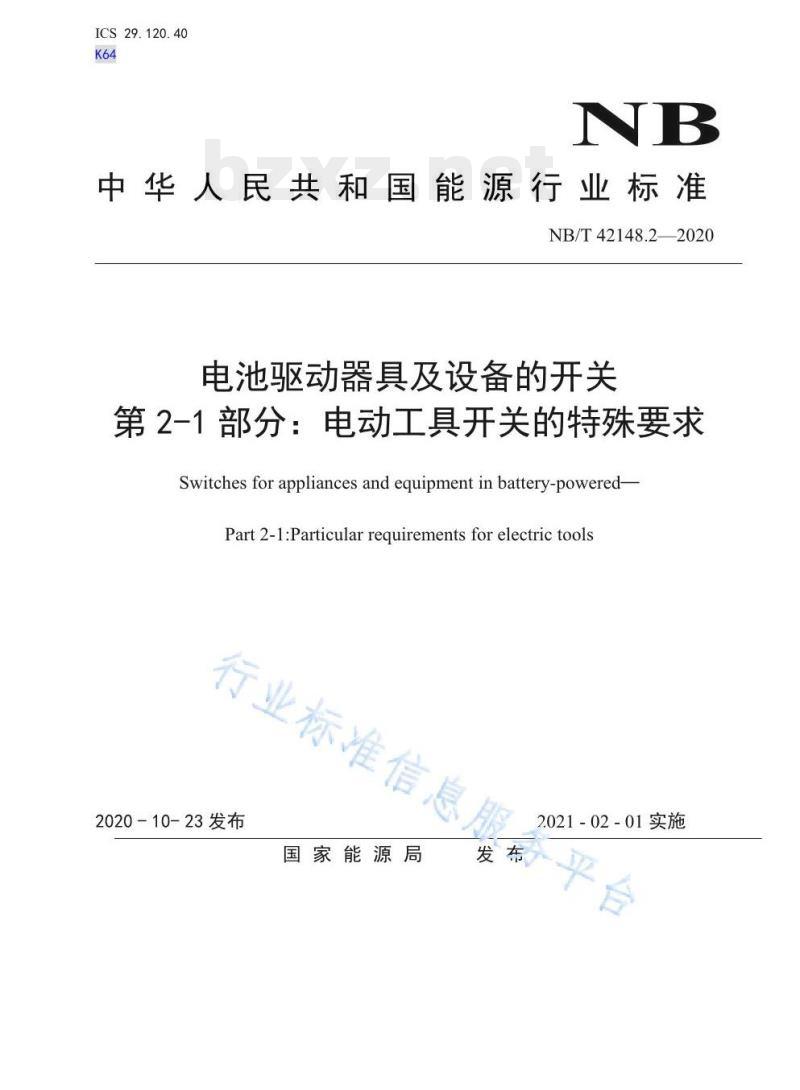

【NB能源标准】 电池驱动器具及设备的开关第2-1部分:电动工具开关的特殊要求

ICS29.120.40
中华人民共和国能源行业标准
NB/T42148.2—2020
电池驱动器具及设备的开关
第2-1部分：电动工具开关的特殊要求Switches for appliances and equipment in battery-powered-Part 2-1:Particular requirements for electric tools行业标准信息服Www.bzxZ.net
2.021-02-01实施
2020-10-23发布
国家能源局
行业标准信息服务平台

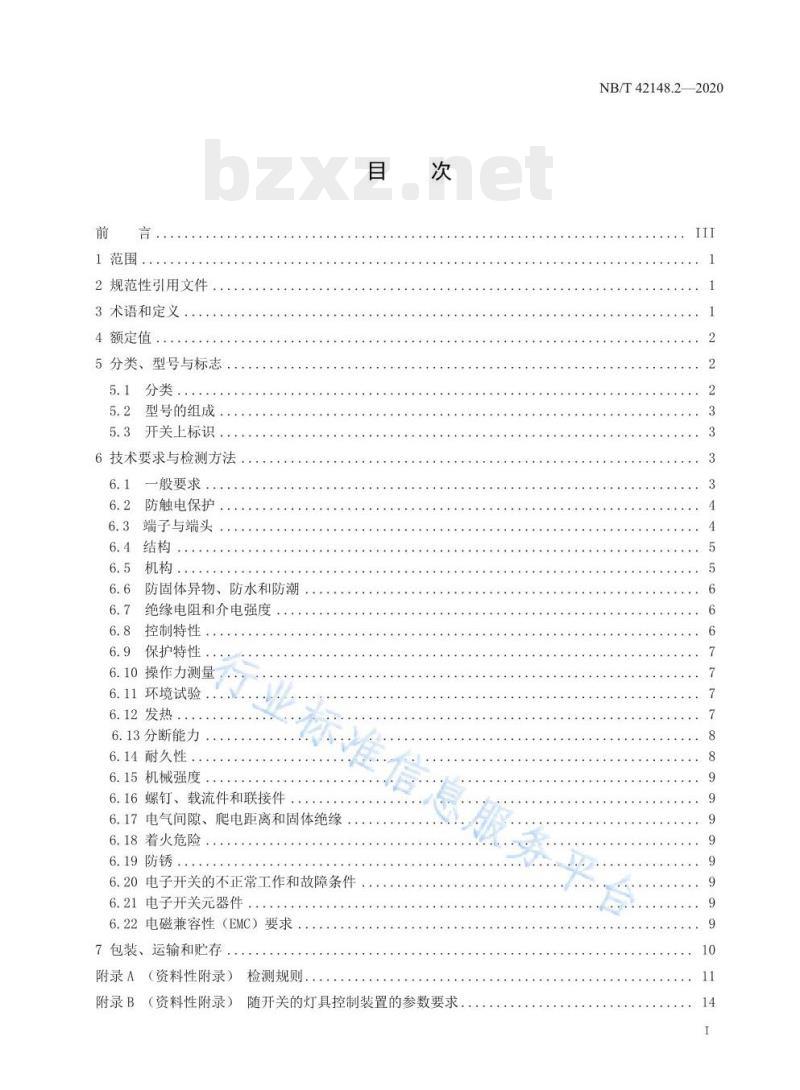

1范围
2规范性引用文件
3术语和定义
4额定值.
5分类、型号与标志
5.1分类
5.2型号的组成
5.3开关上标识
6技术要求与检测方法
一般要求
防触电保护
端子与端头
防固体异物、防水和防潮
绝缘电阻和介电强度
控制特性
保护特性
6.10操作力测量
6.11环境试验
6.12发热
6.13分断能力
6.14耐久性
6.15机械强度
6.16螺钉、载流件和联接件
准信息服
6.17电气间隙、爬电距离和固体绝缘6.18着火危险
6.19防锈
6.20电子开关的不正常工作和故障条件6.21电子开关元器件
6.22电磁兼容性（EMC）要求
7包装、运输和贮存
附录A（资料性附录）
附录B（资料性附录）
检测规则，
随开关的灯具控制装置的参数要求NB/T42148.22020
NB/T42148.2—20XX
型式试验的项目与顺序
行业标准信息服务平台

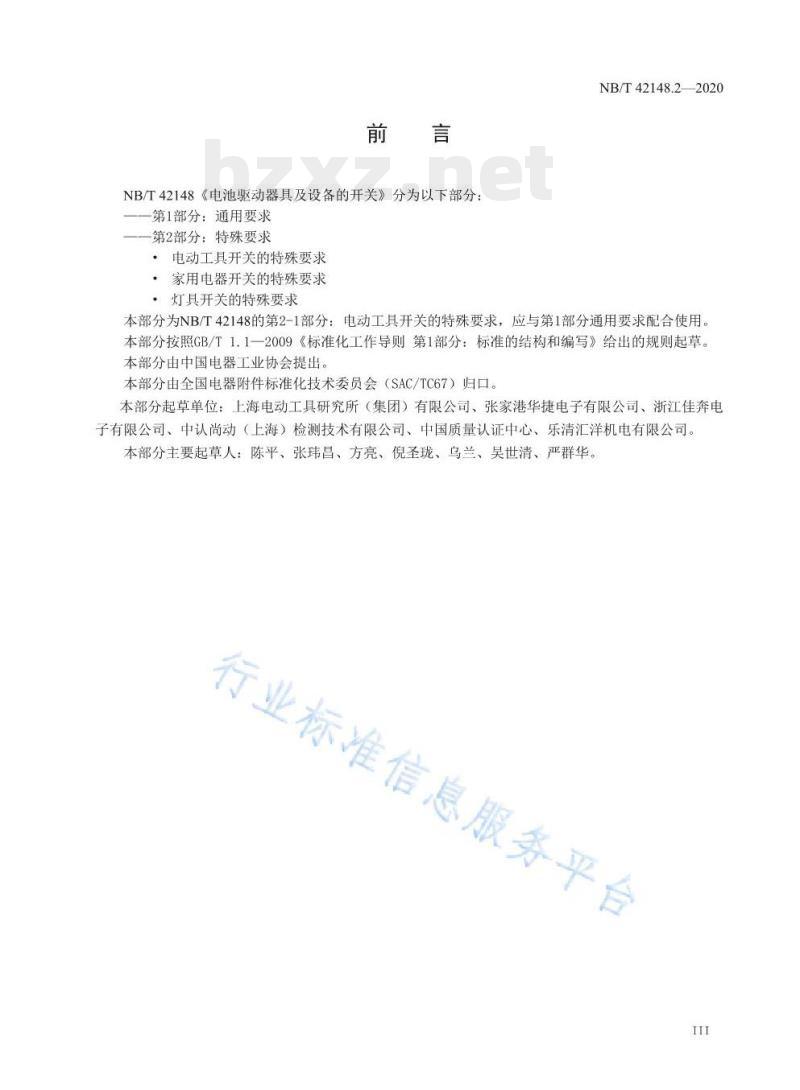

NB/T42148《电池驱动器具及设备的开关》分为以下部分：一第1部分：通用要求
一第2部分：特殊要求
·电动工具开关的特殊要求
：家用电器开关的特殊要求
·灯具开关的特殊要求
NB/T42148.2—2020
本部分为NB/T42148的第2-1部分：电动工具开关的特殊要求，应与第1部分通用要求配合使用。本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。本部分由中国电器工业协会提出。本部分由全国电器附件标准化技术委员会（SAC/TC67）归口。本部分起草单位：上海电动工具研究所（集团）有限公司、张家港华捷电子有限公司、浙江佳奔电子有限公司、中认尚动（上海）检测技术有限公司、中国质量认证中心、乐清汇洋机电有限公司。本部分主要起草人：陈平、张玮昌、方亮、倪圣珑、乌兰、吴世清、严群华。行业标准信息服务平台
行业标准信息服务平台
NB/T42148.22020
电池驱动器具及设备的开关第2-1部分：电动工具开关的特殊要求1范围
NB/T42148.1-2018的本章替换为本部分规定了电池驱动器具及设备的电动工具开关、电子控制模块及其开关装置（以下简称开关的安全、性能、试验方法和检测规则。本部分适用于装在电动工具及类似器具中的，借助人体动作去操动开关接通、承载和断开器具及设备电池电源，额定电压不超过180V、额定电流不大于63A的开关。本部分适用于由人通过操动件操作，或者靠激发传感器（可在实体上或电气上与开关结合在一起：也可分开配置）操作的机械开关、电子控制模块及其开关装置。在特殊环境下使用的类似开关也可参照本部分2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。NB/T42148.1-2018的本章适用。3术语和定义
NB/T42148.1-2018界定的以及下列术语和定义适用于本文件。3.1
调节、控制工具运转速度。
安全特低电压SELVsafetyextra-lowvolta在与供电干线隔离的电路中，导体之间或任何导体与超过120V的电压。
开关装置（信号控制器）switchdevices置于无刷电动工具或类似用途器具的控制电路中，能操动工具控制器或开关SSD来接通、承载与分断工具电源电流的机械装置，本身没有主电路触头。3.4
NB/T42148.220XX
直流开关系统（开关组成）DCswitchingdevice通过直流开关装置（信号控制器）或带主触点的直流开关装置来控制电子控制模块中电子元器件（如MOS管）来接通、承载/控制、分断（有刷或无刷）电动工具的电池电源，也能在规定的不正常电路条件下（如堵转之类），在规定的时间内接通、承载、分断电流的电子电器系统。该系统包含可能是机械的、也可能是电子的操动件、传动机构和开关器件，其中至少有一项必须是电子的。注：直流开关系统的例子有：由开关装置（信号控制器）、电子控制模块（如MOS管）、（有刷或无刷）电机等组成的直流开关系统。
4额定值
NB/T42148.1-2018的本章适用。5分类、型号与标志
5.1分类
NB/T42148.1-2018的本条作如下修改后适用：5.1.8替换：
按开关机构分：
a）带主触头的瞬时动作机构：
b）带主触头的非瞬时动作机构：c）无主触头的开关装置；
d）无主触头的电子控制模块。
5.1.9替换：
行业标准信息服务平台
按开关特性分：
a）电子调速开关；
b）电子限速开关。
5.1.10替换：
按开关操动方式分：
a）按钮开关；
b）按钮（电子）开关：
c）触摸；
d）其他开关。
5.1最后增加：
5.1.101按开关功能分：
无主触头的开关装置：
带主触头的机械开关；
带主触头的调速开关：
d）带主触头的无刷工具用开关：2
e）无刷工具用电子控制模块。
5.1.102按开关接线端子/端头分：a）锡焊端头：
b）螺纹型端子；
c）扁形快速连接端头的插片；
d）其他类似端子。
5.2型号的组成
NB/T42148.1-2018的本条适用。5.3开关上标识
NB/T42148.1-2018的本条作如下修改后适用：5.3.1替换d）：
NB/T42148.2—2020
d）端子标志：全部端子均应适当标示；连接直流（电池）正、负极的接线端子需在端子旁标有字母B+、B-，也可以标示接线图；j）NB/T42148.1-2018的本条不适用。5.3.2本条不适用。
5.3.3替换：
额定电压、额定电流与电源种类可用下述方法表示：a）开关装置负载电路，通常以最大电阻性额定电流作为额定电流，写在最前面，后面加上电流单位A，电压值排在A之右，再标上电压单位V，再右边是电源种类符号，例如：0.5A24V---；b)
直流开关系统（开关组成）中电子控制模块的负载电路，通常以峰值浪涌电流的标志与电阻性负载的额定电流标志之间通过一个斜杠隔开，并紧随电阻性负载额定电流之后。电源性质2/8
符号放在电汽和电店额定值之后，例如：2/8A18V---或18；注：峰值浪涌电流与电阻性电流的值亩制造厂自行确定。带主触头的有刷工具用开关的负技电路，通常是电阻性负载和电动机负载电路，按照GB/Tc
15092.1-2010第8章以电阻性负和电动机负载电路表示方法标记，也可以（最大）电阻性负载表示方法标记；
意服务平台
带主触头的无刷工具用开关的负载电路，通高工电阻性负载和电容性负载电路，表示方法标记按照本部分5.3.3b）。
5.3.13本条不适用。
6技术要求与检测方法
6.1般要求
NB/T42148.1-2018的本条作如下修改后适用：6.1.5替换：
NB/T42148.220XX
开关在电动工具正常使用时应安全可靠，即使在正常使用中可能发生蔬忽时，也不至引起对人和周围环境发生危险。
6.1.6本条不适用。
6.1.9替换：
对电子控制模块中电子开关元器件（如MOS管）或类似装置（如继电器），如果在使用过程中可能发生连续工作，则该电子元器件或类似装置应按连续工作考核，其中电子元器件处于最大输出状态。增加：
6.1.10按照本部分进行型式试验时：开关装置可以单独进行检测，也可与电子控制模块及配套的无刷电机或无刷工具一起进行整个直流开关系统的检测；无刷电子控制模块进行本部分检测时，需与配套的开关装置、无刷电机或无刷工具一起进行检测：有刷电子控制模块、有刷及无刷带触头开关可以按照实际使用情况分别进行检测。
6.2防触电保护
NB/T42148.1-2018的本条作如下修改后适用：6.2.1替换：
开关应具有足够的防止触电的保护，按制造厂规定的方法安装与正常使用时人体应不会触及带电零件。
按制造厂文件规定的任何方位安装，并拆下易拆卸零件后，对开关易触及部分进行检测。注：除非另有规定，与不超过24V的安全特低电压（SELV）电源连接的零件不作为带电零件。6.3端子与端头
6.2.2一般要求
NB/T42148.1-2018的本条作如下修改后适用：6.2.2.1替换：
开关应用螺纹型端子，扁形快速连接端头、锡焊端头或等效的构件来实现连接，接线和拆线时可以使用专用工具。
通过观察来检测。
6.2.2.2替换：
服务平台
通过将一根具有表6规定最大截面积导体夹紧和松开（或插入和脱开）各10次来检测，对螺纹型端子施加的扭矩按表10规定
6.2.3螺纹型接线端子
NB/T42148.1-2018的本条适用。6.2.4扁型快速连接端头
NB/T42148.1-2018的本条适用。6.2.5锡焊端头
NB/T42148.1-2018的本条适用。6.2.6无螺纹端子
NB/T42148.1-2018的本条不适用6.2.7其他类型端子
NB/T42148.1-2018的本条适用。6.3结构
NB/T42148.1-2018的本条作如下修改后适用：6.4.4替换：
使用时与人体接触的开关壳体、手柄等应采用绝缘材料，6.4.7替换：
NB/T42148.2—2020
开关应具有在电源接通位置起动电动工具工作和在电源断开位置解除电动工具工作的功能，其主触头（如有）断开可以为完全断开或微断开；当开关满足GB/T3883.1-2014中18.6和18.8规定时，开关断开方式也允许采用电子断开，即选用不带主触头的开关装置。6.4.8替换：
采用电子控制方式的直流开关组成，进行无刷电动工具正反转换向时，应保证只有在工具主电路无电流流通的状态下才能进行正反转换向，否则其直流开关组成的分断能力应满足GB/T15092.3-2014的17.102试验。
6.4.10替换：
除非满足GB/T3883.1-2014中18.6和18.8规定，带电子器件的开关不应仅仅依靠半导体开关器件来“闭合”和“断开”电动工具供电电路，此电路中仍应串有机械动作的触头并应满足下列要求：a）与半导体开关器件串联的触头应满足完全断开或微断开的要求；b）与半导体开关器件开联的触实：不规定其要求：c）与开关负载接线端子并联的触蚀应满是完全断开或微断开的要求。信息服
6.4.11NB/T42148.1-2018的本条不适用。6.4.12替换：
带有控制装置及保护装置的开关，其结构应能保证下列功a）电池保护电路应在电路中配置如熔断丝那样的保护装置，电路应满足CR8897.4-2008中附录B要求
b）带电池保护电路的开关，应具有过放保护、过充保护、过电流保护和短路保护的功能c）本列项不适用；
d）带电子控制装置或电子控制模块的开关，其控制装置应能满足附录D规定要求：e）带无刷电动机驱动线路的开关，应具有起动电流限制、换相控制、转速控制等功能。6.4.16NB/T42148.1-2018的本条不适用。5
NB/T42148.2—20XX
6.5机构
NB/T42148.1-2018的本条作如下修改后适用：6.5.2替换：
除额定电压不高于28V或额定电流不大于0.1A外，带主触头的开关应具有瞬时动作机构，即触头接通与分断速度应与操动的速度无关：或者带主触头的非瞬时动作机构的开关应能够通过极慢速条件试验。
通过6.14耐久性中极慢速条件试验来考核。注：电子调速开关机构、电子控制模块及开关装置不适用此条要求，6.5.4NB/T42148.1-2018的本条不适用。6.6防固体异物、防水和防潮
NB/T42148.1-2018的本章作如下修改后适用：标有IP代码的开关，将开关按照制造商规定方式装入相应工具或模拟工具的专用安装盒中进行本条款试验，应符合GB/T15092.1-2010中第14章的要求。6.7绝缘电阻和介电强度
NB/T42148.1-2018的本章适用。6.8控制特性
NB/T42148.1-2018的本章作如下修改后适用：6.8.1替换：
工具空载转速
装有开关的电动工具主轴，在额定电压下的空载转速应不超过工具额定空载转速的100%。试验方法为：将开关装入相适应工具，额定电压及额定频率下，空载运行5min测量工具主轴转速符合上述要求。
6.8.2NB/T42148.1-2013的本条适用6.8.3替换：
限速特性
开关在其可调的限速范围内，限速值应均匀可调且限速工作点特性稳定。试验方法为：按正常使用方式接线，电源侧施加额定电压，负获侧接以相应电动工具，并施加最大额定电流。用示波器观察调节范围内的输出电流波形，在最小限速到最大限速点调节期间，其输出电流波形的占空比是否为均匀可调。然后分别在最大限速点和最小限速点士，分别加载1h，通过示波器观察其占空比变化是否稳定，占空比漂移量应不大于土5%，也可采用产品技术条件规定的其他方法。6.8.4替换：
软启动特性
开关应具有软启动特性，其启动特性应均匀，无剧烈抖动或迟滞现象。试验方法为：将开关安装在相应规格的电动工具上，电源输入端接入电压表和电流表，电源侧施加额定电压，用示波器观察电动工具启动时空载电流的波形。在启动工具过程中，开关的启动电流应不大于软启动开关的额定电流（或其工具的额定电流），在启动规定时间段内，电流不应出现超过其额定电6
