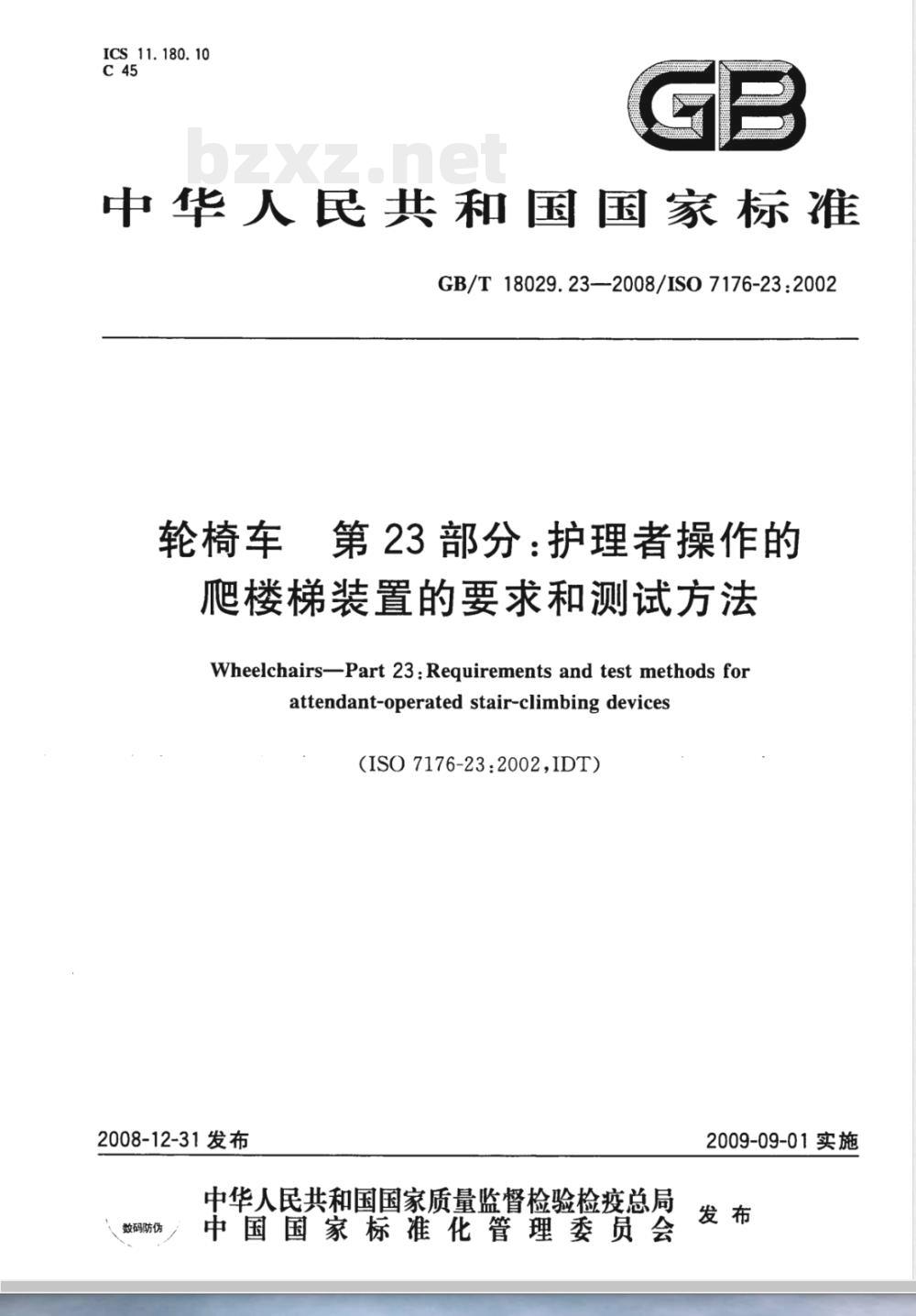

【国家标准(GB)】 轮椅车 第23部分：护理者操作的爬楼梯装置的要求和测试方法

ICS11.180.10
中华人民共和国国家标准
GB/T18029.23—2008/ISO7176-23:2002轮椅车
第23部分：护理者操作的
爬楼梯装置的要求和测试方法
Wheelchairs-—Part 23:Requirements and test methods forattendant-operated stair-climbingdevices（ISO7176-23.2002.IDT）
2008-12-31发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2009-09-01实施

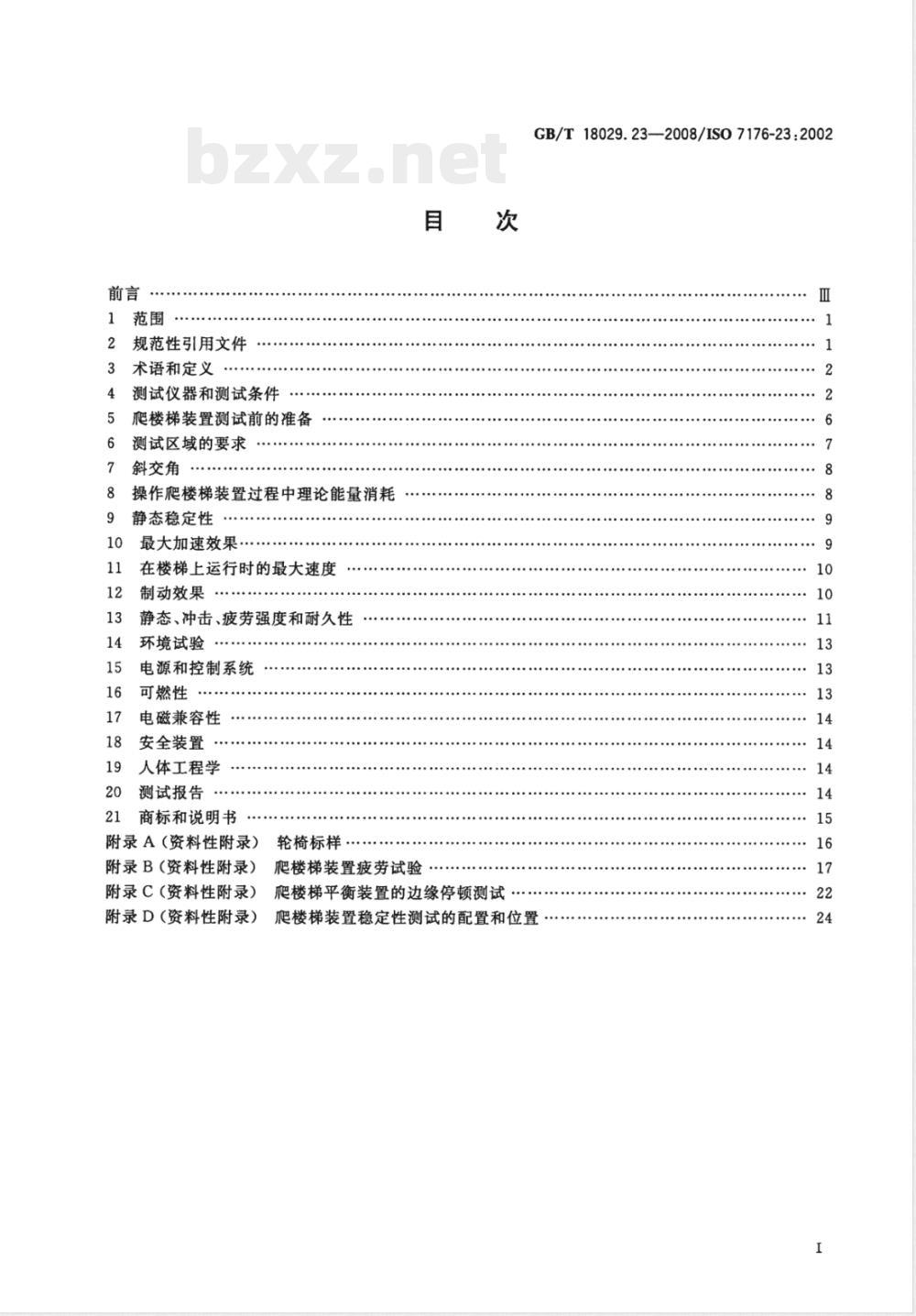

规范性引用文件
术语和定义
测试仪器和测试条件
爬楼梯装置测试前的准备
测试区域的要求
斜交角
操作爬楼梯装置过程中理论能量消耗静态稳定性
最大加速效果
在楼梯上运行时的最大速度
制动效果
静态、冲击、疲劳强度和耐久性环境试验
电源和控制系统
可燃性
电磁兼容性
安全装置
人体工程学
测试报告
商标和说明书
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
轮椅标样
爬楼梯装置疲劳试验
爬楼梯平衡装置的边缘停顿测试GB/T18029.23—2008/ISO7176-23:20020
爬楼梯装置稳定性测试的配置和位置24

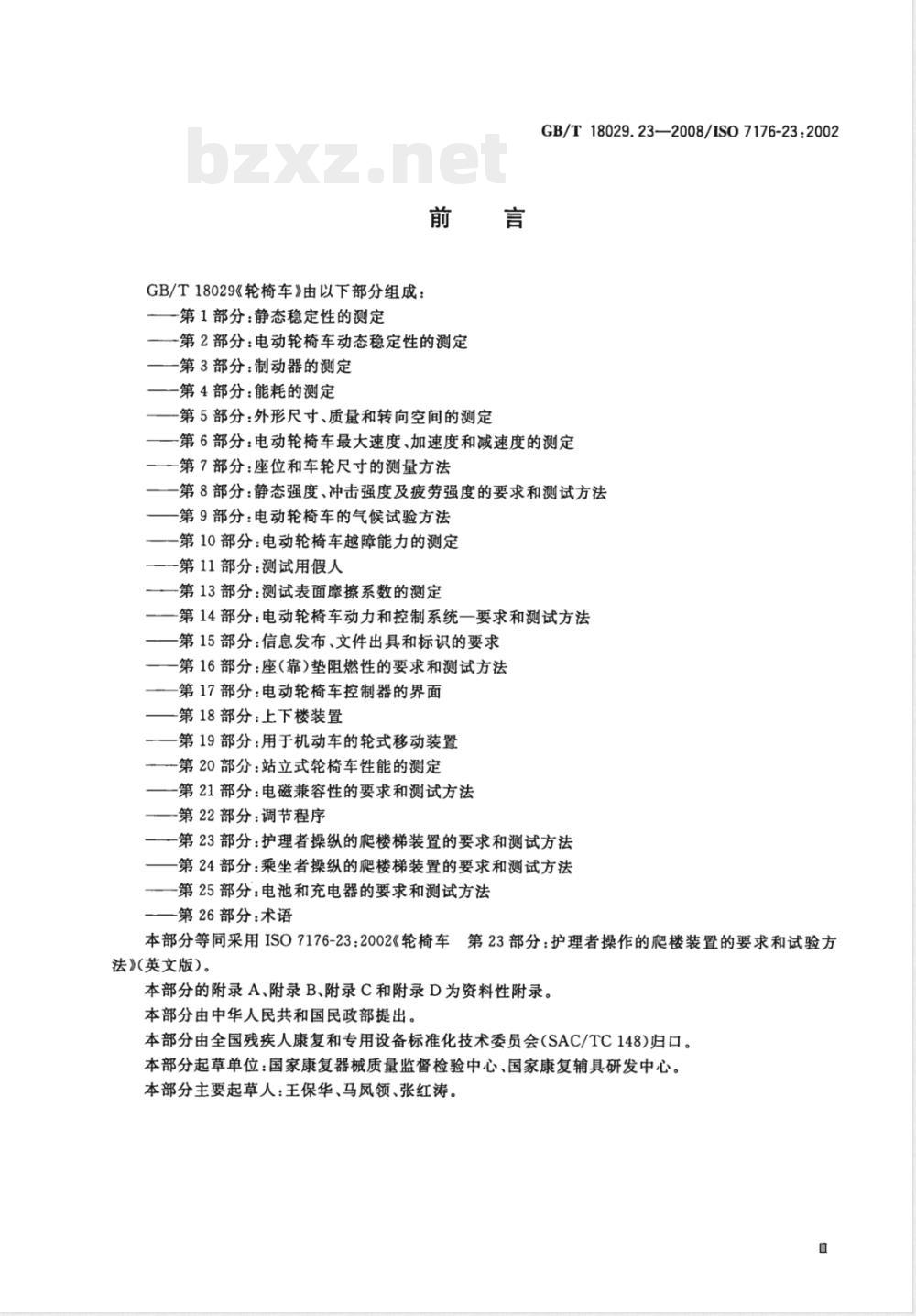

GB/T18029《轮椅车》由以下部分组成—第1部分：静态稳定性的测定
—第2部分：电动轮椅车动态稳定性的测定一第3部分：制动器的测定
一第4部分：能耗的测定
一第5部分：外形尺寸、质量和转向空间的测定GB/T18029.23-2008/IS07176-23:2002-第6部分：电动轮椅车最大速度、加速度和减速度的测定一第7部分：座位和车轮尺寸的测量方法第8部分：静态强度、冲击强度及疲劳强度的要求和测试方法-第9部分：电动轮椅车的气候试验方法第10部分：电动轮椅车越障能力的测定一第11部分：测试用假人
—第13部分：测试表面摩擦系数的测定第14部分：电动轮椅车动力和控制系统一要求和测试方法第15部分：信息发布、文件出具和标识的要求第16部分：座（靠）垫阻燃性的要求和测试方法第17部分：电动轮椅车控制器的界面第18部分：上下楼装置
第19部分：用于机动车的轮式移动装置—第20部分：站立式轮椅车性能的测定——第21部分：电磁兼容性的要求和测试方法一第22部分：调节程序
第23部分：护理者操纵的爬楼梯装置的要求和测试方法第24部分：乘坐者操纵的爬楼梯装置的要求和测试方法第25部分：电池和充电器的要求和测试方法第26部分：术语
本部分等同采用ISO7176-23：2002《轮椅车第23部分：护理者操作的爬楼装置的要求和试验方法》（英文版）。
本部分的附录A、附录B、附录C和附录D为资料性附录。本部分由中华人民共和国民政部提出。本部分由全国残疾人康复和专用设备标准化技术委员会(SAC/TC148)归口。本部分起草单位：国家康复器械质量监督检验中心、国家康复辅具研发中心。本部分主要起草人：王保华、马凤领、张红涛。田
1范围
GB/T18029.23—2008/IS07176-23:2002轮椅车第23部分：护理者操作的爬楼梯装置的要求和测试方法
GB/T18029的本部分规定了护理者操作的爬楼梯装置（电动爬楼轮椅和轮椅搬运器）的技术要求和试验方法，其中包括环境改造、安全标识和发布的要求。本部分适用于在爬楼过程中护理者背向上楼方向操作的爬楼梯装置。注：在爬楼过程中护理者倒行上楼，乘坐者面向楼下。2规范性引用文件
下列文件中的条款通过GB/T18029的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T14729轮椅车术语（GB/T14729—2000，eqvISO6440：1985）GB/T18029.1轮椅车第1部分：静态稳定性的测定（GB/T18029.1—2008，ISO7176-1:1999，IDT)
GB/T18029.3轮椅车第3部分：制动器的测定（GB/T18029.3—2008，ISO7176-3:2003，IDT)
GB/T18029.8轮椅车第8部分：静态强度、冲击强度及疲劳强度的要求和测试方法(GB/T18029.8—2008,ISO7176-8:1998,IDT)GB/T18029.9轮椅车第9部分：电动轮椅车的气候试验方法（GB/T18029.9—2008，ISO7176-9:2001,IDT)
GB/T18029.11车
轮椅车
第11部分：测试用假人（GB/T18029.11—2008，ISO7176-11：1992IDT)
GB/T18029.13
轮椅车
ISO7176-13:1989,IDT)
GB/T18029.15
轮椅车
2008，ISO7176-15:1996,IDT)
第13部分：测试表面摩擦系数的测定（GB/T18029.13—2008，第15部分：发布信息、出具文件和标识的要求（GB/T18029.15-ISO3880-1房屋建筑楼梯词汇
ISO7176-4轮椅车第4部分：能耗的测定ISO7176-6轮椅车第6部分：电动轮椅车最大速度、加速度和减速度的测定ISO7176-14车
第14部分：电动轮椅车动力和控制系统一要求和测试方法轮椅车
ISO7176-16车
第16部分：座（靠）垫阻燃性的要求和测试方法轮椅车
ISO7176-19
ISO7176-21
ISO7176-22
轮椅车
第19部分：用于机动车的轮式移动装置第21部分：电磁兼容性的要求和测试方法轮椅车
轮椅车第22部分：调节程序
ISO7193轮椅车
最大外形尺寸（轮椅最大轮廓尺寸）1
GB/T18029.23-—2008/IS07176-23:20023术语和定义
本部分所涉及的其他术语和定义见ISO3880-1、GB/T14729、GB/T18029.15。3.1
stair-climbing device
爬楼梯装置
电动的爬楼轮椅或轮椅搬运器。3.2
护理者操作的爬楼轮椅
fattendant-operated stair-climbingwheelchair由护理者操作的载人上下楼梯的轮椅。3.3
attendant-operated stair-climbing wheelchair carriers护理者操作的肥楼轮椅搬运器
由护理者操作的、能连同轮椅上下楼梯的轻便装置。3.4
爬楼climbing
上下楼梯。
螺旋楼梯
winding stairs
以螺旋形状建造的楼梯。
注：通常螺旋楼梯的梯级一边宽一边窄（见图2)。3.6
护理者
attendant
乘坐者以外的操作爬楼梯装置的人员。3.7
乘坐者
occupant
依靠爬楼梯装置运送的人。
U-shapedstair
U型楼梯
两段楼梯由中间的平台联结，并互相成180°角。3.9
斜交角
skewangle
爬楼梯装置运动轴线与楼梯坡度线之间的夹角。3.10
边缘暂停
edgestop
平衡式爬楼梯装置在临近下一梯级突边时的暂停。注：见附录C。
4测试仪器和测试条件
4.1测试仪器
除了下面指定的测试仪器，标准参考中提到的更多测试仪器也是必需的。4.1.1标准测试楼梯：有八个梯级，每阶高度为180mm土5mm，最小楼梯坡度为35°，容许误差为+！°（见图1）。所有楼梯的梯级突边都在由两个相距10mm、倾斜角度与楼梯坡度相同的平行平面所形2
成的区域内。
GB/T18029.23-—2008/IS07176-23.2002梯级突边应质地坚硬、平滑且导角为8mm士1mm。阶面应水平且摩擦系数符合GB/T18029.13的要求。测试楼梯宽度至少比护理者和爬楼梯装置所占宽度为500mm。在楼梯一侧设置固定栏杆，另一侧设置可调栏杆以调节宽度。栏杆距楼梯面高度为1800mm士100mm。测试楼梯应能与楼梯平台连接（见4.1.3）。如安装扶手，应安装在楼梯两侧并形成一体。单位为毫米
图1带平台的测试楼梯
4.1.2螺旋形测试楼梯：有八个梯级，每阶高度为180mm士5mm。每个梯级的旋转角度为19°士0.5°。梯级突边延长线距楼梯中轴线应为75mm士20mm。在梯级凹边上确定一点距离楼梯中轴线为760mm士10mm，该点到梯级突边的距离应为257mm士10mm，楼梯内径应为310mm士10mm。每个梯级的垂直面和水平面应紧密联结（见图2)。梯级突边应质地坚硬、平滑且导角为8mm士1mm。阶面应水平且摩擦系数符合GB/T18029.13的要求。楼梯至少比护理者和爬楼梯装置宽500mm。在每级梯级的外侧设置可调栏杆，内侧设置固定栏杆以调节宽度。栏杆距楼梯面高度为1800mm士100mm。测试楼梯应能与楼梯平台连接（见4.1.3）。如安装扶手，应安装在楼梯两侧并形成一体。3
GB/T18029.23—2008/IS07176-232002F81
257±10
75±20
图2螺旋形测试楼梯
单位为慈米
4.1.3楼梯平台：平台的高度与4.1.1和4.1.2中楼梯最高梯级的高度相等，公差为士5mm。平台表面摩擦系数符合GB/T18029.13的要求。平台一侧与测试楼梯连接牢固。平台另一侧安装高度为1800mm士100mm可卸下的栏杆。
建议平台面积为2m×4m。
注：如条件允许，4.1.1～4.1.3中的测试装置可安装在一起。4.1.4坚硬的水平测试面：测试中要具备适合爬楼梯装置的、有足够大小的坚硬水平测试面，平面度误差不大于5mm，测试平面表面的摩擦系数符合GB/T18029.13的要求。注：要求平面度是为了测盘准确。4.1.5测试轮椅：由爬楼梯装置生产商推荐。如生产商推荐了几种轮椅，优先考虑符合ISO7193的轮椅。如生产商没有推荐，应使用符合ISO7193的轮椅，或是符合附录A中规定的轮椅标样。4.1.6测试用假人：符合GB/T18029.11要求的测试用假人，修订如下：100kg、75kg和50kg假人小腿部分应为两个踏板形状并能与脚托板连接并满足：a）质量3.5kg±0.5kg；
b）重心距踏板表面20mm士2mm。注1：两块尺寸为75mm×150mm×40mm的钢块适合做踏板。注2：可用相当于测试质量的真人代替测试用假人。4.1.7能量消耗仪器：是一种可测量爬楼梯装置耗电量（单位为Ah）的装置，其自身能量消耗不超过爬楼梯装置消耗能量的0.5%。
4.1.8计时设备：精确度为0.1s。4.1.9升降装置：是调节楼梯坡度到符合9.3.2要求的设备。4.1.10长度测量装置：量程2m，精确度为1mm。4.1.11护理者空间矩形仿形器：模拟护理者操作过程中所占空间（见图3）。其水平长度为640mm士10mm，水平宽度为560mm士10mm或是爬楼梯装置把手中点之间的距离再加上200mm士10mm。两个后矩形角应做成半径为200mm士10mm的弧形，该设备应能与爬楼梯装置把手中点连接。注：木制或钢丝制的框架比较适用。4
1———基准点；
爬楼梯装置把手。
GB/T18029.23-—2008/IS07176-23:2002单位为毫米
R200±10
640±10
图3操作平台尺寸
4.1.12驻足空间矩形仿形器：模拟使用者坐在爬楼梯装置或测试轮椅上时驻足空间（见图4)。其水平长度为300mm士10mm，水平宽度为300mm士10mm，两个前矩形角应做成半径为100mm士10mm的弧形。应能与爬楼梯装置的脚托板连接并在一条直线上。注：木制或钢丝制的框架比较适用。单位为毫米
300±10
图4驻足空间
GB/T18029.23—2008/ISO7176-23:20024.2测试条件
4.2.14.1.1~4.1.4所包括的测试仪器在检测过程中不得移动。4.2.2环境温度为（20士5)℃。
5爬楼梯装置测试前的准备
5.1爬楼梯轮椅
5.1.1每次测试之前，如无另外规定，爬楼梯装置应按5.1.2～5.1.6进行准备。5.1.2爬楼梯轮椅要按生产商的说明书进行装配，如没有生产商的推荐，依据ISO7176-22，将爬楼梯装置的可调部件调至调节范围的中间位置。5.1.3电池保持总电量的75%以上。5.1.4用符合GB/T18029.11要求的测试用假人作为爬楼梯装置的负载。测试用假人质量应与要求加载力一致。如无相同质量的假人，则选一个质量稍大的假人，如表1所示。用脚块代替符合4.1.6规定的测试用假人的小腿部分，放置脚块重心与脚托板中心尽量重合。可用真人进行测试。这种情况下承重不足可在爬楼梯轮椅的座位上添加重物补充承载质量（沙袋或建议使用类似物品）。鞋的最小长度为300mm。且要做适当的的防范措施以确保人员安全。表1
最大承载质盘/kg
75~100
注：超出承载限度的测试用假人目前正在开发。测试用假人质盘/kg
5.1.5如测试用轮椅车装有气胎，根据轮椅车生产商建议的压力将其充气。如已给出压力范围，充气至最高值。如轮椅车生产商未给出建议的压力，则按轮胎生产商建议的压力最高值充气。5.1.6如爬楼梯轮椅有可调节推动把手，将其高度调节到1500mm士20mm。5.2爬楼轮椅搬运器
5.2.1每次测试之前，如无另外规定，爬楼轮椅搬运器应按5.2.2～5.2.8规定准备。5.2.2电池保持总电量的75%以上。5.2.3选爬楼轮椅搬运器生产商推荐的标准轮椅作为测试轮椅。如生产商没有说明，所选轮椅应符合ISO7193的要求。
5.2.4根据爬楼轮椅搬运器生产商的说明调试轮椅。如生产商没有说明，则根据轮椅生产商的说明进行调试。如二者都没有特别说明，按ISO7176-22的要求设定可调节部分。5.2.5如爬楼轮椅搬运器有充气轮胎，按5.1.5的要求进行充气。5.2.6如肥楼轮椅撤搬运器有可调节推动把手，将其高度调节至1500mm士20mm。5.2.7按5.1.4的要求装载轮椅。5.2.8按爬楼梯轮椅搬运器生产商的说明将测试轮椅安全固定在爬楼轮椅搬运器上进行爬楼梯操作。5.3记录信息
记录以下信息：
测试中使用的爬楼梯装置；
测试指定的轮椅，包括其质量；e)
任何可调节部件的位置；
测试用假人的质量。
