【其他行业标准】 粉煤灰混凝土应用技术规程

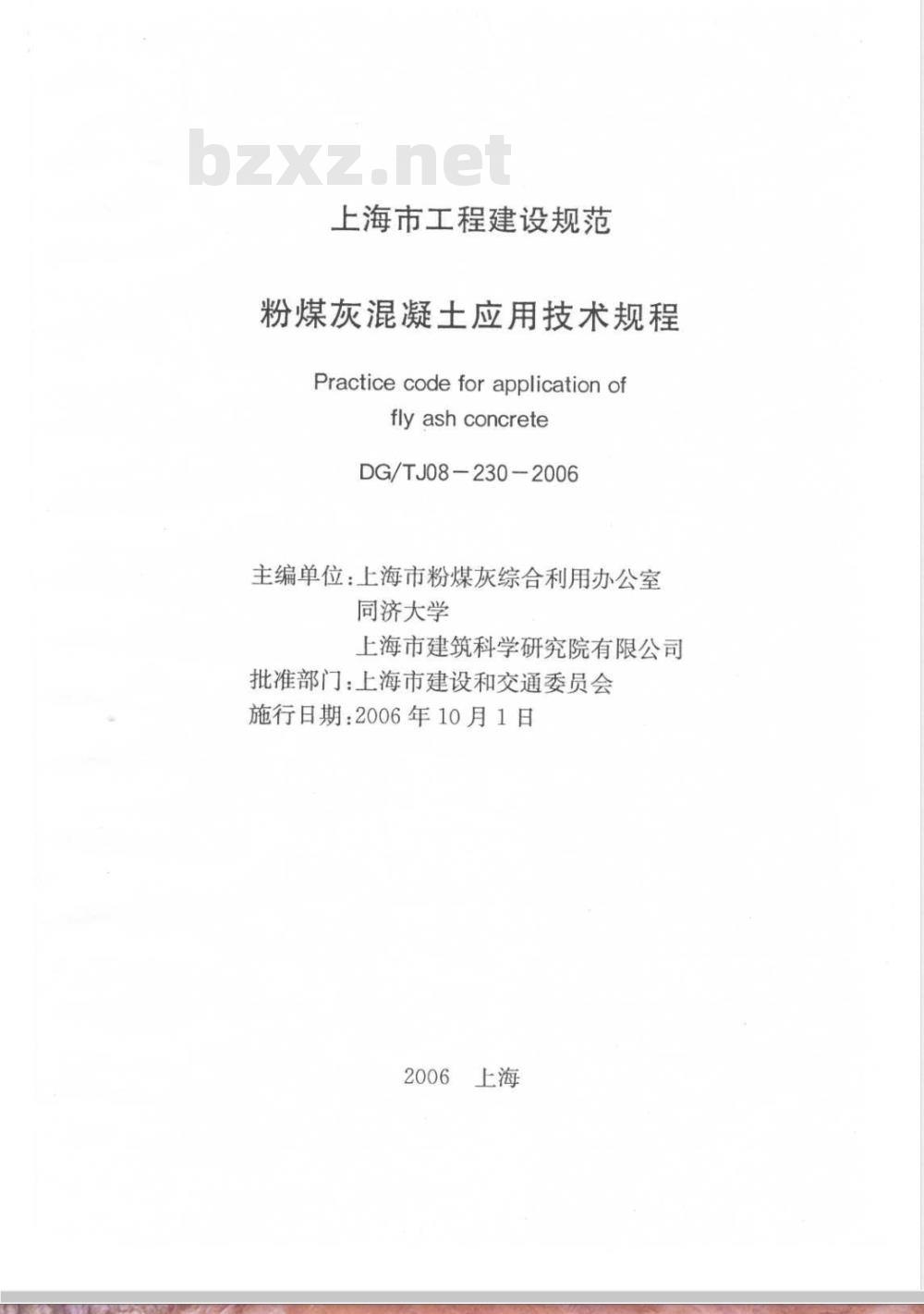

上海市工程建设规范
粉煤灰混凝土应用技术规程
Practice codeforapplication offlyashconcrete
DG/TJ08-230-2006
主编单位：上海市粉煤灰综合利用办公室同济大学
上海市建筑科学研究院有限公司批准部门：上海市建设和交通委员会施行日期：2006年10月1日
2006上海
1总则
1.0.1为安全、合理、有效地在混凝土中应用粉煤灰，提高粉煤灰利用效率，改善混凝土性能、确保工程质量、降低混凝土成本、节约资源等，特制订本规程。
1.0.2本规程适用于低钙、高钙、复合粉煤灰在混凝土工程中的应用。
粉煤灰在混凝土中的应用，除应符合本规程外，尚应符合1.0.3
现行有关标准、规范和规程的规定。O

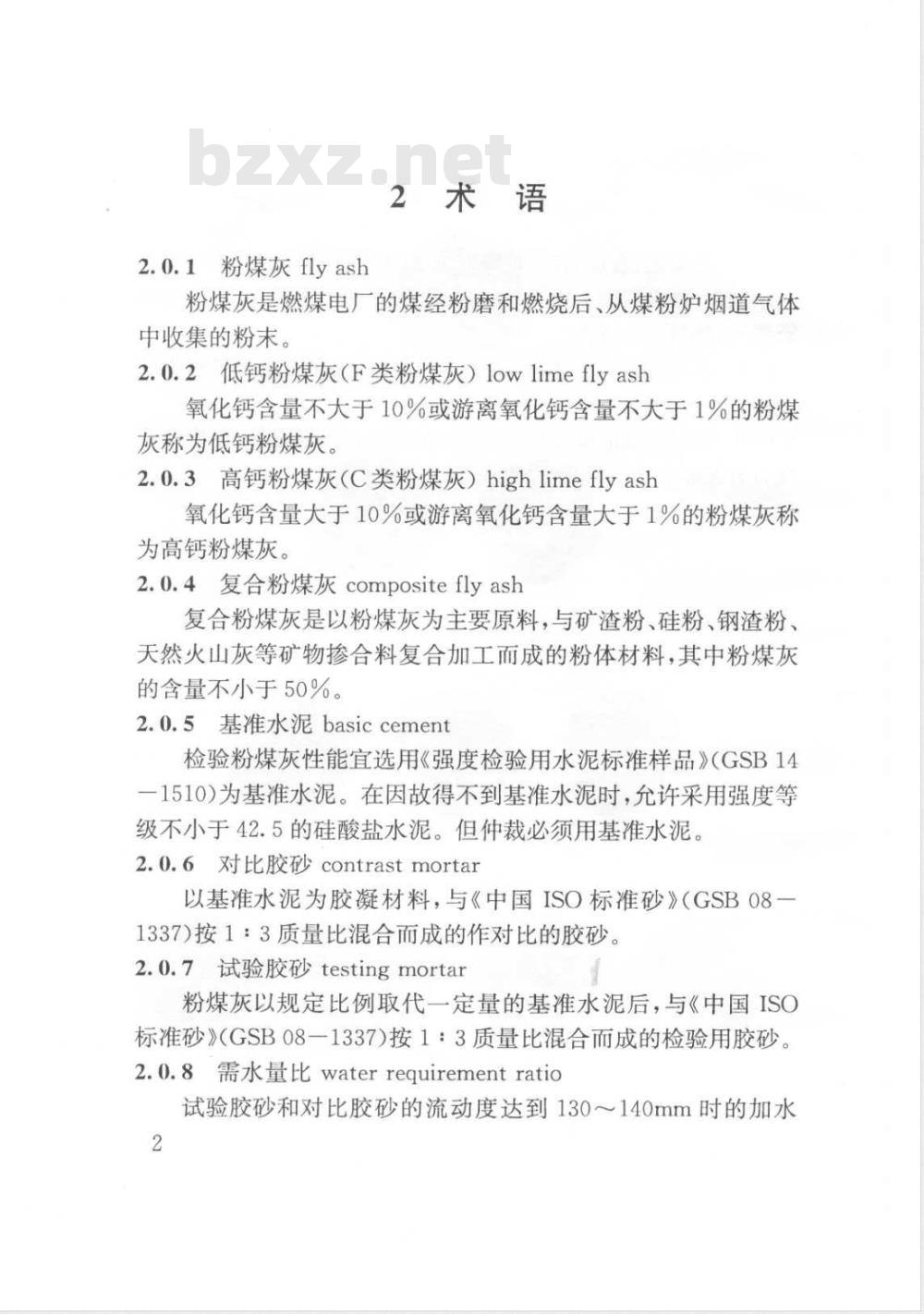

2.0.1粉煤灰flyash
2术语
粉煤灰是燃煤电厂的煤经粉磨和燃烧后、从煤粉炉烟道气体中收集的粉末。
2.0.2低钙粉煤灰（F类粉煤灰）lowlimeflyash氧化钙含量不大于10%或游离氧化钙含量不大于1%的粉煤灰称为低钙粉煤灰。
2.0.3高钙粉煤灰（C类粉煤灰）highlimeflyash氧化钙含量大于10%或游离氧化钙含量大于1%的粉煤灰称为高钙粉煤灰。
2.0.4复合粉煤灰compositeflyash复合粉煤灰是以粉煤灰为主要原料，与矿渣粉、硅粉、钢渣粉、天然火山灰等矿物掺合料复合加工而成的粉体材料，其中粉煤灰的含量不小于50%。
2.0.5基准水泥basiccement
检验粉煤灰性能宜选用《强度检验用水泥标准样品》（GSB14一1510）为基准水泥。在因故得不到基准水泥时，允许采用强度等级不小于42.5的硅酸盐水泥。但仲裁必须用基准水泥。2.0.6对比胶砂contrastmortar
以基准水泥为胶凝材料，与《中国ISO标准砂》（GSBO8一1337)按1：3质量比混合而成的作对比的胶砂。2.0.7试验胶砂testingmortar
粉煤灰以规定比例取代一定量的基准水泥后，与《中国ISO标准砂》（GSB08一1337）按1：3质量比混合而成的检验用胶砂。2.0.8需水量比waterrequirementratio试验胶砂和对比胶砂的流动度达到130～140mm时的加水2
量之比，以百分数表示。

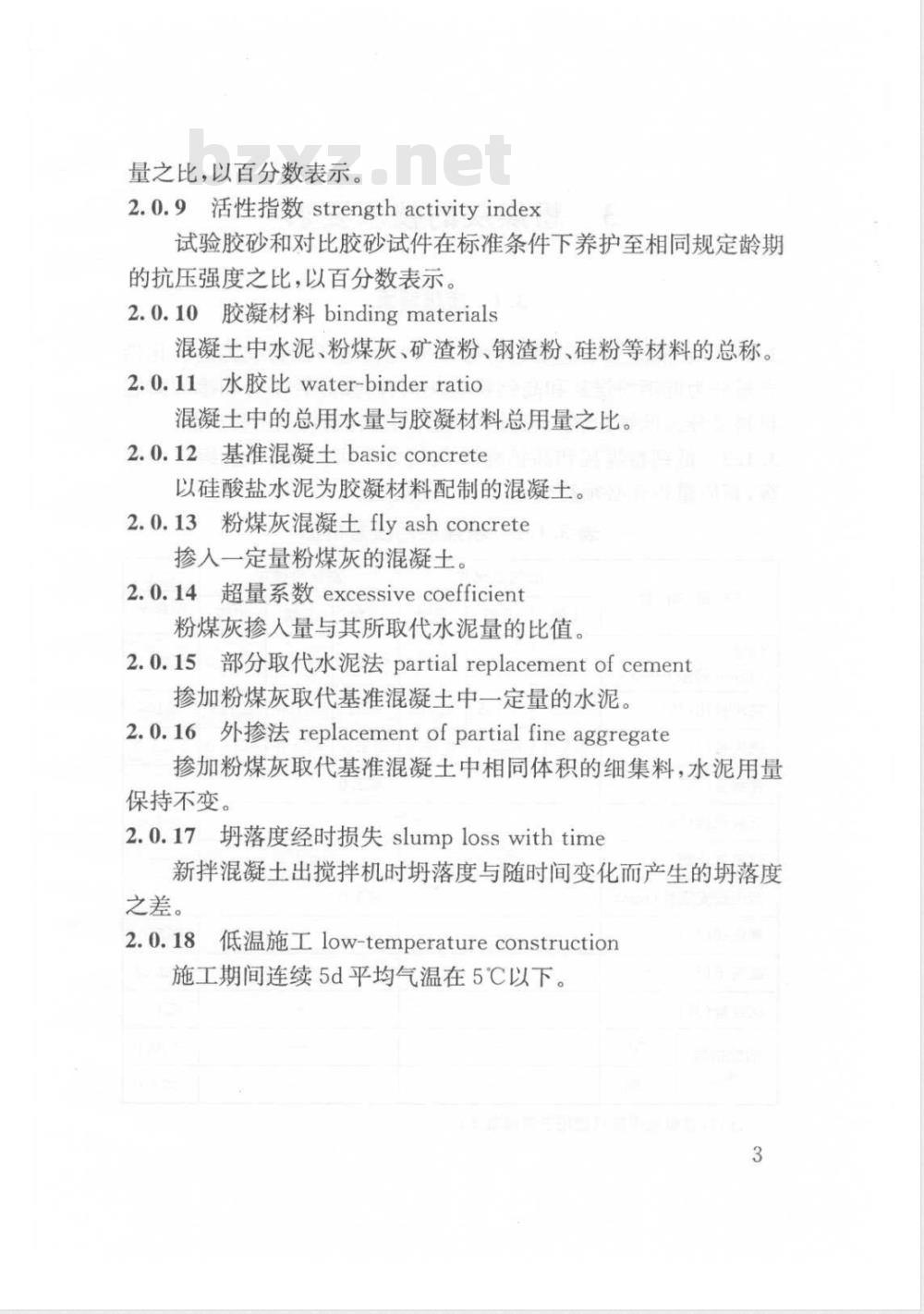

2.0.9活性指数strengthactivityindex试验胶砂和对比胶砂试件在标准条件下养护至相同规定龄期的抗压强度之比，以百分数表示。2.0.10胶凝材料bindingmaterials混凝土中水泥、粉煤灰、矿渣粉、钢渣粉、硅粉等材料的总称。2.0.11水胶比water-binderratio混凝土中的总用水量与胶凝材料总用量之比。2.0.12基准混凝土basicconcrete以硅酸盐水泥为胶凝材料配制的混凝土。2.0.13粉煤灰混凝土flyashconcrete掺人一定量粉煤灰的混凝土。
2.0.14超量系数excessivecoefficient粉煤灰掺人量与其所取代水泥量的比值。2.0.15部分取代水泥法partialreplacementofcement掺加粉煤灰取代基准混凝土中一定量的水泥。2.0.16外掺法replacementof partial fineaggregate掺加粉煤灰取代基准混凝土中相同体积的细集料，水泥用量保持不变。
2.0.17落度经时损失slumplosswithtime新拌混凝土出搅拌机时落度与随时间变化而产生的落度之差。
2.0.18低温施工low-temperatureconstruction施工期间连续5d平均气温在5℃以下。3

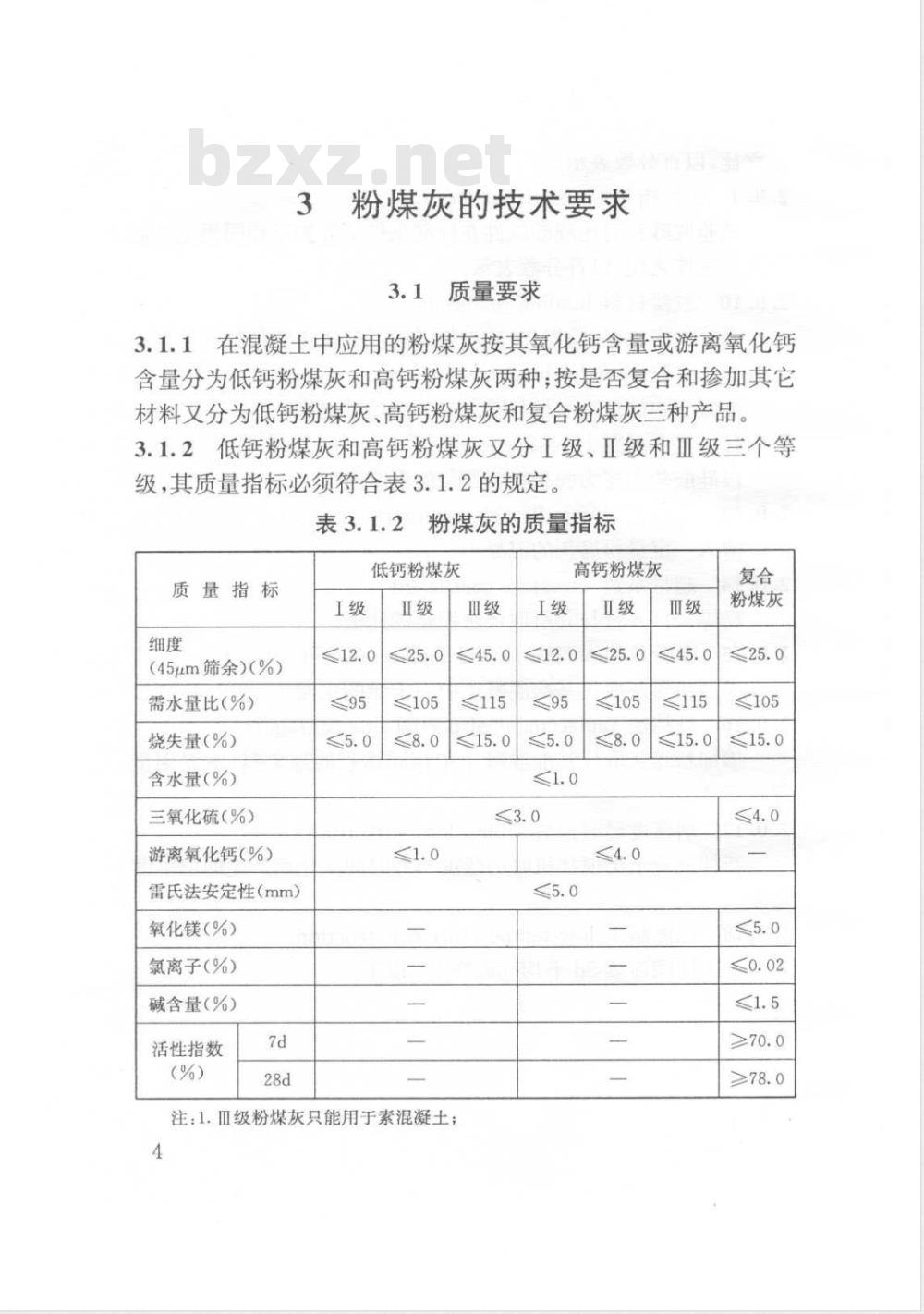

粉煤灰的技术要求
3。1质量要求
3.1.1在混凝土中应用的粉煤灰按其氧化钙含量或游离氧化钙含量分为低钙粉煤灰和高钙粉煤灰两种；按是否复合和掺加其它材料又分为低钙粉煤灰、高钙粉煤灰和复合粉煤灰三种产品3.1.2低钙粉煤灰和高钙粉煤灰又分I级、Ⅱ级和Ⅲ级三个等级，其质量指标必须符合表3.1.2的规定。表3.1.2
粉煤灰的质量指标
质量指标
（45μm筛余）（%）
需水量比（%)
烧失量（%）
含水量（%)
三氧化硫（%)
游离氧化钙（%）
雷氏法安定性（mm）
氧化镁（%)
氯离子(%)
碱含量（%）
活性指数
低钙粉煤灰
≤105
高钙粉煤灰
注：1.Ⅲ级粉煤灰只能用于素混凝土；4
≤105
≤115
粉煤灰
≤105
2.碱含量以Na2O计为：Na2O+0.658K2O3.当复合粉煤灰中氧化镁含量大于5.0%时，应经安定性压蒸试验合格后，方可使用。
3.1.3复合粉煤灰产品除质量指标必须符合表3.1.2的规定外其产品必须通过上海市建设行政主管部门认可的机构组织的产品鉴定。
3.2试验方法
3.2.1细度应按附录A《粉煤灰细度试验方法》的规定进行。3.2.2
需水量比应按附录B《粉煤灰需水量比试验方法》的规定进行。
活性指数应按附录C《粉煤灰活性指数试验方法》的规定进行。
3.2.4含水量应按附录D《粉煤灰含水量试验方法》的规定进行。3.2.5雷氏法安定性应按《水泥标准稠度用水量、凝结时间、安定性检验方法》（GB/T1346）中的有关规定进行。水泥应采用基准水泥，粉煤灰掺量为30%（当应用掺量大于30%时采用实际应用掺量），并应按质量等量取代水泥。3.2.6烧失量、三氧化硫、氧化镁和碱含量应按《水泥化学分析方法》（GB/T176)中的有关规定进行。3.2.7游离氧化钙含量，可按《水泥化学分析方法》（GB/T176中的有关规定进行，或按本规程附录E《粉煤灰游离氧化钙含量快速试验方法》的规定进行。当两种试验方法结果不一致时，应以《水泥化学分析方法》（GB/T176)方法的测定结果为准。3.2.8氯离子含量应按《水泥原材料中氯离子的测定方法（JC/T420）中的有关规定进行。3.3验收要求
粉煤灰的批量，应以连续供应的200t相同厂家、相同品5
种、相同等级的粉煤灰为一批；不足200t者按一批计。粉煤灰质量按干灰（含水量不大于1%)计。3.3.2粉煤灰的取样
1散装粉煤灰取样：应从运输工具，贮灰库或堆场中不同部位取10份样，每份试样1～2kg，混拌均匀，按四分法缩取试验用试样，总量至少3kg。
2袋装粉煤灰取样：应从每批任抽10袋，从每袋分别取试样1～2kg，混拌均匀，按四分法缩取试验用试样，总量至少3kg。3.3.3粉煤灰供应单位必须向用户提供出厂合格证，其内容应包括厂名、商标、品种、等级、批号、出厂日期、数量以及表3.1.2规定的各项质量指标检验结果。
3.3.4生产单位应按本规程的要求，按批检验粉煤灰的质量。每批试样，应测定细度、需水量比、烧失量、含水量、三氧化硫含量、游离氧化钙含量、雷氏法安定性（低钙粉煤灰可不测）；复合粉煤灰每批还应测定活性指数，每半年还应测定氧化镁、氯离子和碱含量不少于一次。当原材料、配料及工艺有较大变化时，应检验表3.1.2规定的各项质量指标。
3.3.5应用单位应按本规程的要求，按批复验粉煤灰的质量。每批试样，应测定细度、需水量比、含水量和雷氏法安定性（低钙粉煤灰宜每季度测定一次）：每季度应测定烧失量、活性指数（低钙和高钙粉煤灰可不测）不少于一次；每半年应测定三氧化硫和游离氧化钙含量不少于一次。如果粉煤灰供应单位超过1家的，则粉煤灰的检验应按各家分别进行。
3.3.6粉煤灰质量检验中，如有一项指标不符合本规程的要求，应重新从同一一批粉煤灰中加倍取样，进行复验。复验后仍达不到要求时，应作降级或不合格品处理，安定性不合格的粉煤灰严禁用于混凝土中。
4粉煤灰混凝土的工程应用
4.1性能特点
4.1.1混凝土中掺加粉煤灰后，可改善新拌混凝土的工作性能、减小珊落度经时损失、易振捣。4.1.2混凝土中掺加粉煤灰后，可影响混凝土的早期强度，粉煤灰掺量越大、养护温度越低，早期强度增长越慢；粉煤灰混凝王长期强度增长较大，干燥收缩和徐变值较小。4.1.3混凝土中掺加粉煤灰后，可优化混凝士孔结构，提高抗渗性能，降低氯离子扩散速度，减少Ca（OH）2的溶出性侵蚀，抑制碱集料反应，提高抗硫酸盐腐蚀能力和抗氯离子引起的钢筋锈蚀能力。
4.1.4混凝土中掺加粉煤灰后，可降低水化热峰值，延迟峰值发生时间。
4.1.5混凝土中掺加粉煤灰后，对混凝土有一定的缓凝作用，低温施工时宜选用非缓凝型的外加剂，并应采取适当的保温措施，可掺加适量的早强剂。
4.2应用范围
4.2.1粉煤灰可用于各类预拌混凝、现场搅拌混凝王以及混凝土制品和构件。
4.2.2粉煤灰可用于上部结构混凝土4.2.3大掺量粉煤灰宜用于大体积工程混凝土、地下工程混凝土、水下工程混凝土、海水工程混凝土、抗渗工程混凝土和道工程混凝土等。
4.2.4粉煤灰可用于道路、桥梁工程混凝土。7
4.2.5粉煤灰可用于配制高强度、高性能混凝土。4.2.6粉煤灰可用于配制泵送、塑性和干硬性等各种流动度的混凝土。
4.2.7粉煤灰可用于预应力钢筋混凝土，但混凝土在放松或张拉预应力前，其强度必须达到设计规定的强度要求：如设计无具体要求的，其强度应达到设计标准值的75%。8
粉煤灰混凝土的配制
5.1原材料要求
5.1.1粉煤灰质量指标应符合本规程表3.1.2的规定5.1.2水泥应选用强度等级为42.5或42.5以上的硅酸盐水泥普通硅酸盐水泥、矿渣硅酸盐水泥，其性能应符合《硅酸盐水泥、普通硅酸盐水泥》（GB175）和《矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥》（GB1344）的规定。5.1.3细集料的技术要求应符合《普通混凝土用砂质量标准及检验方法》（JGJ52)和《建筑用砂》（GB/T14684）的规定，其细度模数不宜小于2.3。
5.1.4粗集料的技术要求应符合《普通混凝土用碎石或卵石质量标准及检验方法》（JGJ53）和《建筑用卵石、碎石》（GB/T14685）的规定。
5.1.5水应符合《混凝土拌合用水标准》(JGJ63）的规定5.1.6矿渣粉的技术要求应符合《用于水泥和混凝土中的粒化高炉矿渣粉》（GB/T18046）和《粒化高炉矿渣微粉在水泥混凝土中应用技术规程》（DG/TJ08一501)的规定。5.1.7矿物外加剂的技术要求应符合《高强高性能混凝土用矿物外加剂》（GB/T18736）的有关规定5.1.8化学外加剂应符合《混凝土外加剂》（GB8076）、《混凝土外加剂匀质性试验方法》（GB8077）和《混凝土外加剂应用技术规范》（GB50119)的有关规定。bZxz.net
5.2配合比设计
5.2.1粉煤灰混凝土的设计强度等级、强度保证率等指标应与基9
准混凝土相同，其取值应按《混凝土结构工程施工及验收规范》（GB50204)和《普通混凝土配合比设计规程》（JGJ/T55）的有关规定执行。
5.2.2粉煤灰混凝土设计强度一般取28d强度。在满足工程技术要求和充分保湿养护的条件下，设计宜选用56d或91d强度。5.2.3粉煤灰根据不同种类、不同等级和不同用途，其掺量（f一F
X100)应符合表5.2.3的规定。
括号中f
一粉煤灰在混凝土中的掺量（%）一粉煤灰在混凝土中的用量（kg/m3）一水泥在粉煤灰混凝土中的用量（kg/m3）C
粉煤灰掺量f（%）
粉煤灰种类和等级
上部结构混凝土
大体积工程混凝土
地下、水下、海水工程混凝土
抗渗工程混凝土
隧道工程混凝土
道路、桥梁工程混凝土
素混凝土
低钙、高钙粉煤灰
粉煤灰
注：1.当粉煤灰掺量大于30%时，应根据实际所用的水泥和粉煤灰掺量，进行胶凝材料活性指数、雷氏法安定性试验，确认其能符合和满足有关要求；2.表中所确定的最大掺量适用于采用硅酸盐水泥；当采用普通硅酸盐水泥时，粉煤灰最大掺量应相应降低10%；当采用其它水泥时，粉煤灰最大掺量应根据试配情况确定。
