【国家标准(GB)】 耐蚀合金热轧板

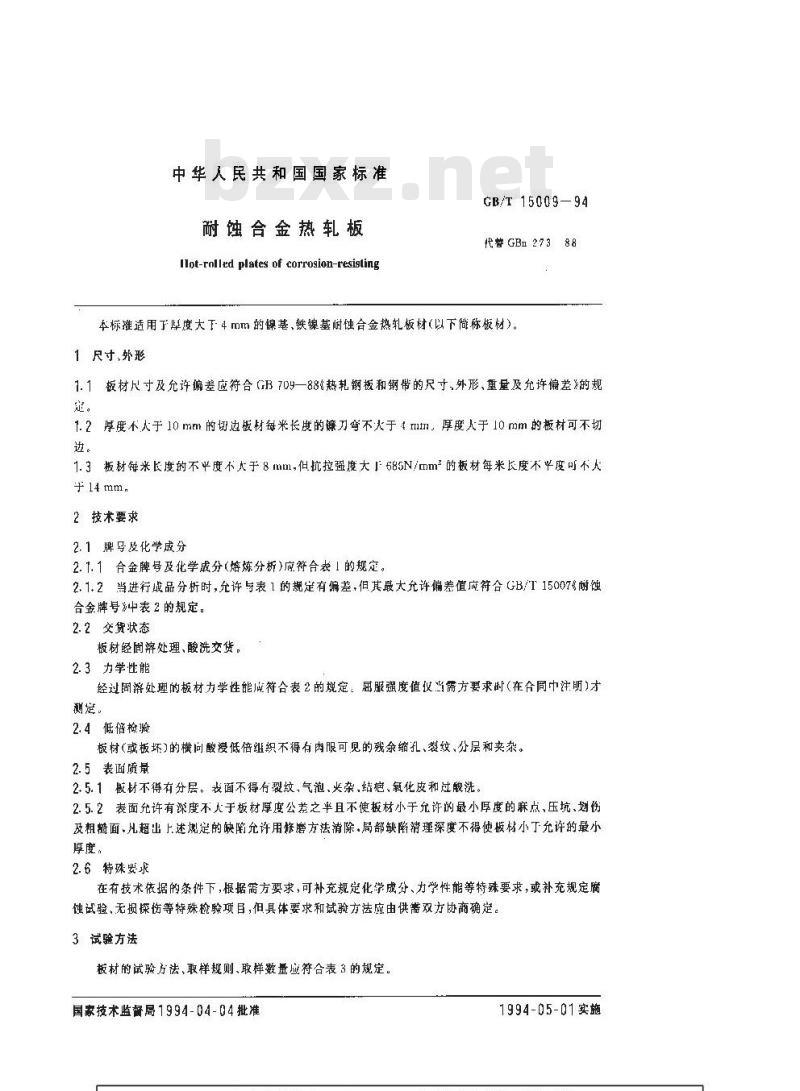

中华人民共和国国家标准
耐蚀合金热轧板
Ilot-rnlled plates of corrosion-resistingGB/T 15009—94
代 GBm 273 88
本标推适用丁煤度大下4 mm的镍基、铁镍基谢蚀合金热轧板材(以下简称板材)。1尺寸,外形
1.1板材尺寸及允许偏差应符合GB709—88热轧钢板和钢带的尺寸外形、重量及允许偏差》的规。
1.2厚度不人于10mm的切边板材每米长度的镰刀弯不大于4m，厚度人于10mm的板材可不切边。
1. 3板材每米长度的不平度不大于 8 mm,但抗拉强度大」 685N/mm2的板材每米长度不平度可不人手14mm
2技术要求
2.1牌号及化学成分
2.1.1合金牌号及化学成分(熔炼分析)府符合表1的规定。2.1.2当进行成品分析时，允许与表1的规定有偏差，但其最大允许偏差值应符合GB/T 15007耐蚀合金牌号》中表2的规定。
2.2交货状态
板材经弊处理、酸洗交货。
2.3力学性能
经过固游处理的板材力学性能成符合表2的规定。届服强度值仪当需方要求时（在合同中注明）才測定。
2.4低倍检验
板材（或板坏)的横问酸浸低倍纽织不得右肉眼可见的残余缩孔、裂纹、分层和夹杂。2.5表面质量
2.5.1材不得有分层。表面不得有裂纹,气泡、火杂，结疤、氧化皮和过酸洗。2.5.2表面允许有深度不大于板材厚度公差之半且不使板材小于允许的最小厚度的麻点，压坑、划伤及粗糙面凡超出上述姚定的缺陷允许用修磨方法清除.局部缺陷清理深度不得使板材小丁允许的最小厚度。
2.6特殊要求
在有技术依据的条件下,根据需方要求，可补充规定化学成分、力学性能等特殊要求，或补充规定脑蚀试验、无损探伤等特殊检验项目,但具体要求和试验方法应由供需双方协商确定。3试验方法
板材的试验方法、取样规则、联样数量应符合表3的规定。国家技术监督局1994-04-04批准1994-05-01实施

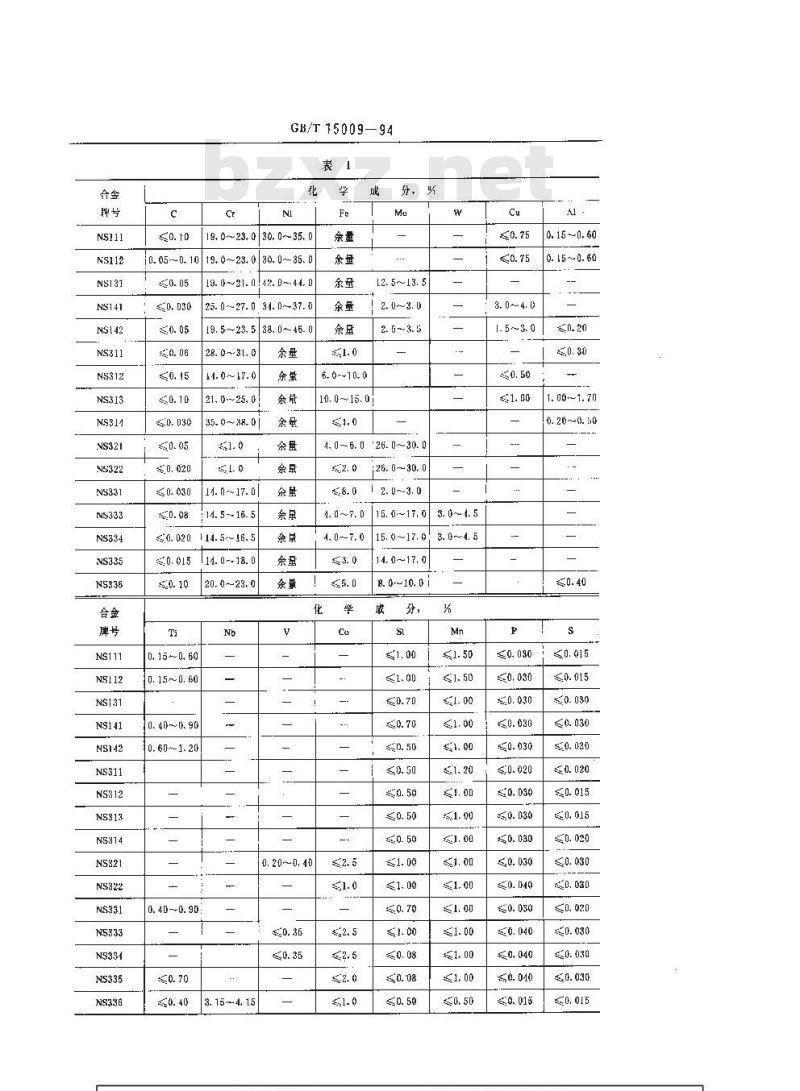

0. 05 ~ 0. 10
.0.020
GB/T15009—94
19.0~23.030,0~35. 0
19. 0~-23. 0
30. 0 ~ 35. 0
19. 0~21. 0
42.0~44.0
25. 0~27. 0 34. 0~37. 0
19. 5 ~ 23. 5
38.0~-46.0
28. 0~-31. 0
11. 0~17. 0
21. 025. 0
35. 0~ 38. 0
14. ~~17. 0
14. 5--16. 5
114.5~16. 5
14.0--18.0
20. 0~-23, 0
0. 15 ~ 0. 60
0.15~0.60
0. 40 ~0. 90
0. 60~1. 20
0. 40 ~0. 90
L2.5~13. 5
2. 0~3. 0
2. 5 ~ 3. 5
6. 0--10. 0
10. 0 ~ 15. 0
26.0~30.0
4. 0 -- 6, 0
4. U ~ 7. 0
4. 0-7. 0
3. 15 ~ 4. 15
26. 0 ~ 30. 0
2. 0 ~-3. 0
15. 0 ~ 17. 0
15. 0 ~17. 0
14. 0~17. 0
8. 0 ~10. 0 i
3. 0 ~ 1. 5
3. 0 ~-4. 5
3. 0~4. 0
.0.030
0. 15~0, 60
0. 15 ~ 0. 60
.0. 30
1. 00-~1. 7n
0.26~0.50
.0.015
.0.030
.0.030
.0. 030

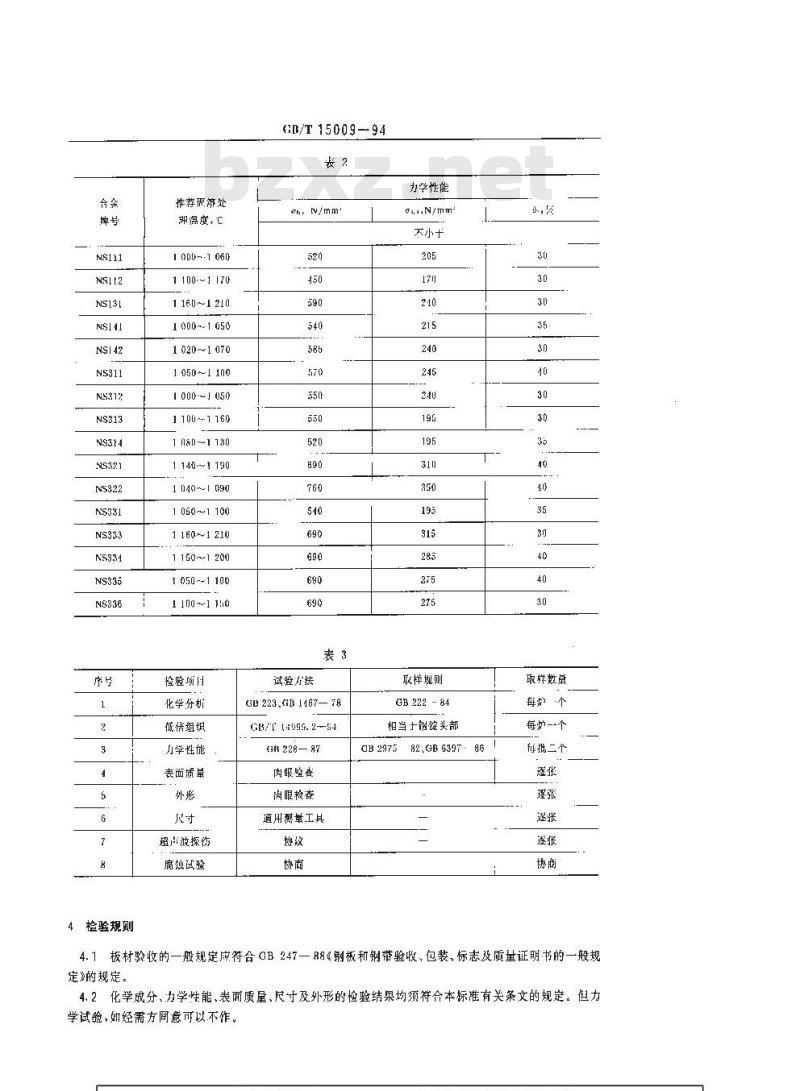

检验规则
推荐责济处
遍度,C
1 000~:1 060
1100~1170
1160～121n
1000~-1050下载标准就来标准下载网
1020~1070
1 050～1100
1000105
1100--1160
1 n80 1 130
1140~1190
1n40~1 090
1050~1100
11601210
1150~1 200
1 050 --1 100
11001:0
检验项目
化学分析
低借组织
力学性能
表面质虽
超尚波探伤
腐蚀试验
n/T15009--94
试验为法
GB223、GB1467—78
GB/T 149SS.2--54
(GI 228— 87
肉眼笠查
肉眼检查
通用工具
为学性能
不小十
取样规则
GB22284
相当十例淀头部
GB2975
82.GB639786
取样数单
每炉个
每的一个
抵二个
板材验收的一般规定应符合GB247一R8钢板和钢带验收，包装，标志及质量证明书的一般规4.1
定》的规定。
4.2化学成分,力学性能、表面质量尺寸及外形的检验结果均须符合本标准有关案文的规定。但力学试验，如经需方同意可以不作。包装、标志和质量证明书

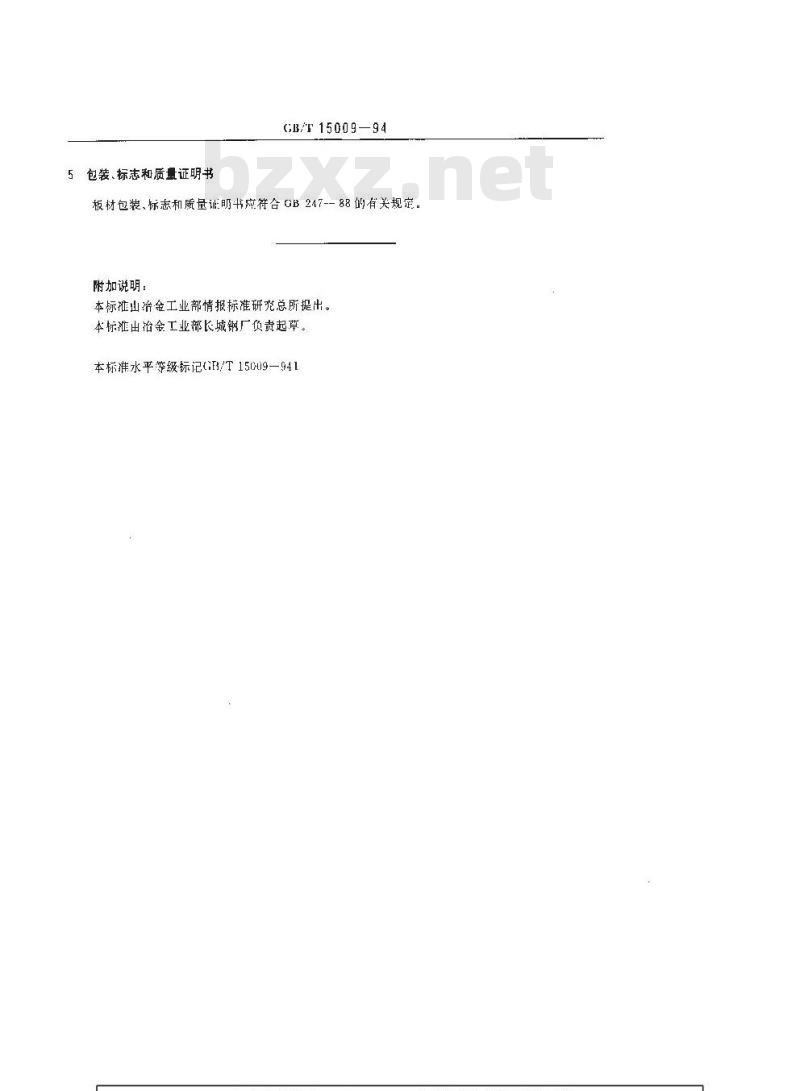

GB/T 15009—94
板材包装、标志和质量证明书应符合GB247--88的有关规定。附加说明：
本标准山治金工业部情报标准研究总所提出。本标准出治金工业部长城钢厂负责起草本标准水平等级标记B/T150u9—941
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
