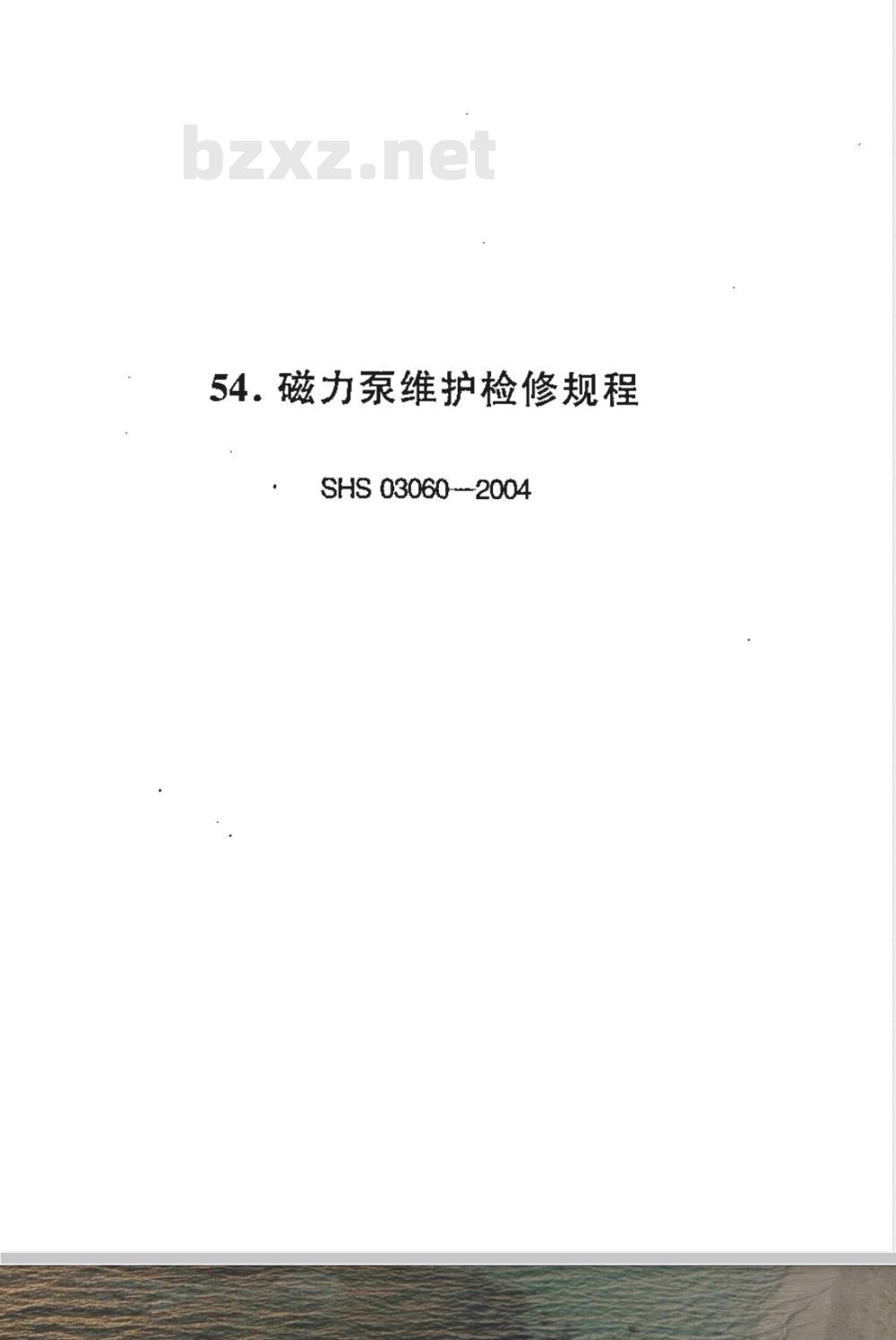

54.磁力泵维护检修规程
SHS 03060--2004

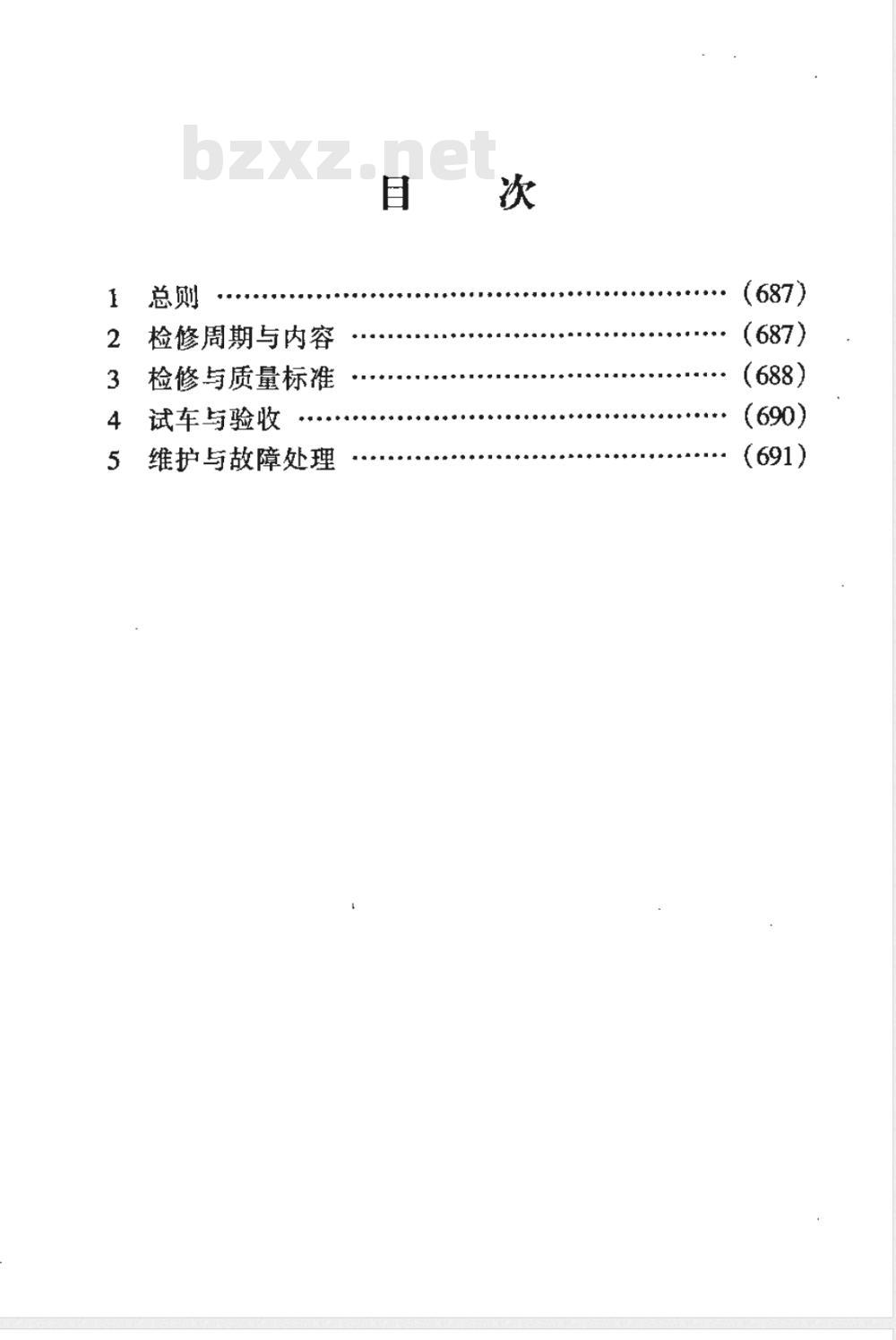

检修周期与内容
检修与质量标准
试车与验收
维护与故障处理

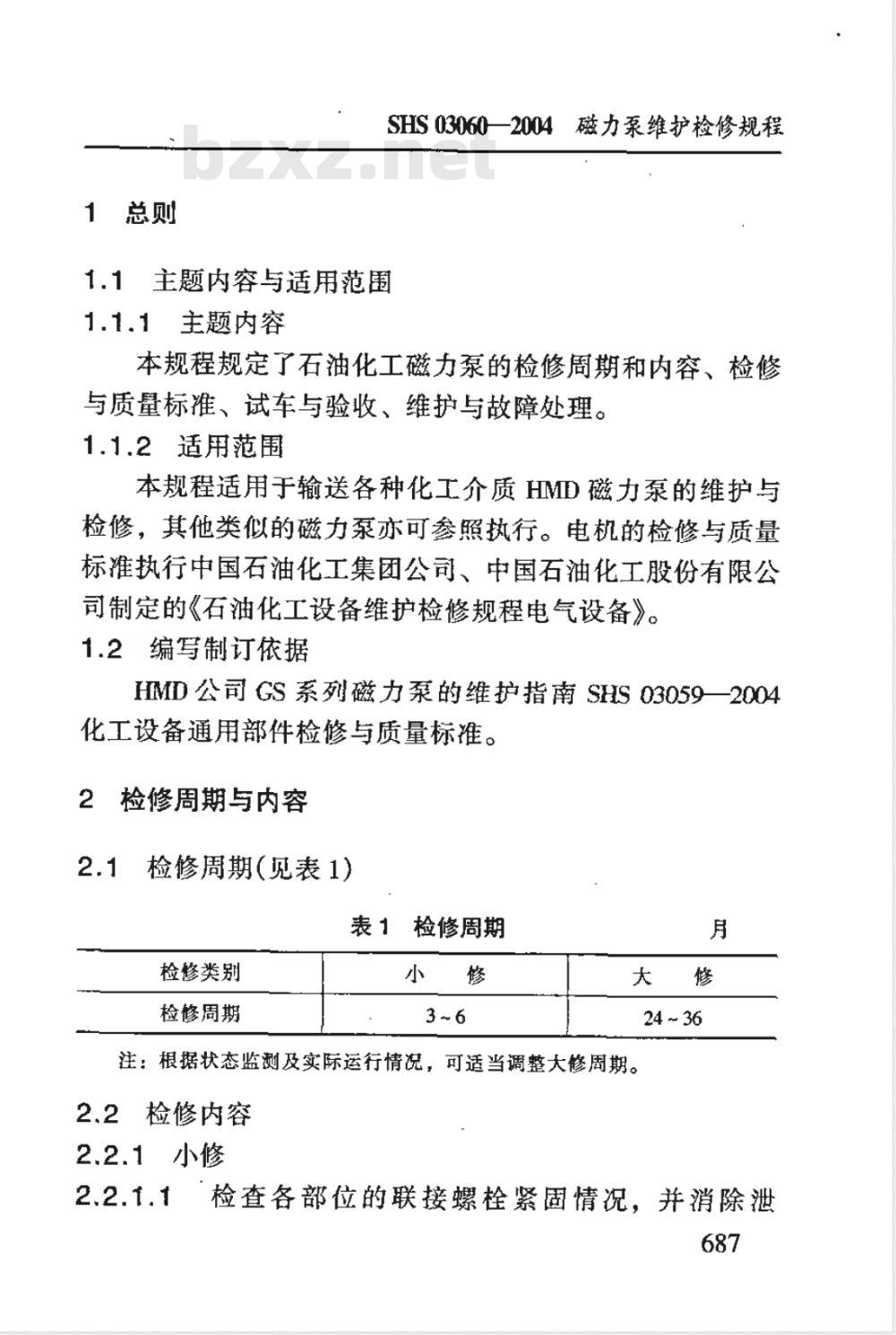

SHS 03060—2004磁力泵维护检修规程主题内容与适用范围
主题内容
本规程规定了石油化工磁力泵的检修周期和内容、检修与质量标准、试车与验收、维护与故障处理。1.1.2适用范围
本规程适用于输送各种化工介质HIMD磁力泵的维护与检修，其他类似的磁力泵亦可参照执行。电机的检修与质量标准执行中国石油化工集团公司、中国石油化工股份有限公司制定的《石油化工设备维护检修规程电气设备》。1.2编写制订依据
HMD公司 GS 系列磁力泵的维护指南 SHIS 03059一2004化工设备通用部件检修与质量标准。检修周期与内容
检修周期（见表1)
表1检修周期
检修类别
检修周期
24 ~ 36
注：根据状态监测及实际运行情况，可适当调整大修周期。2.2检修内容
2.2.1小修

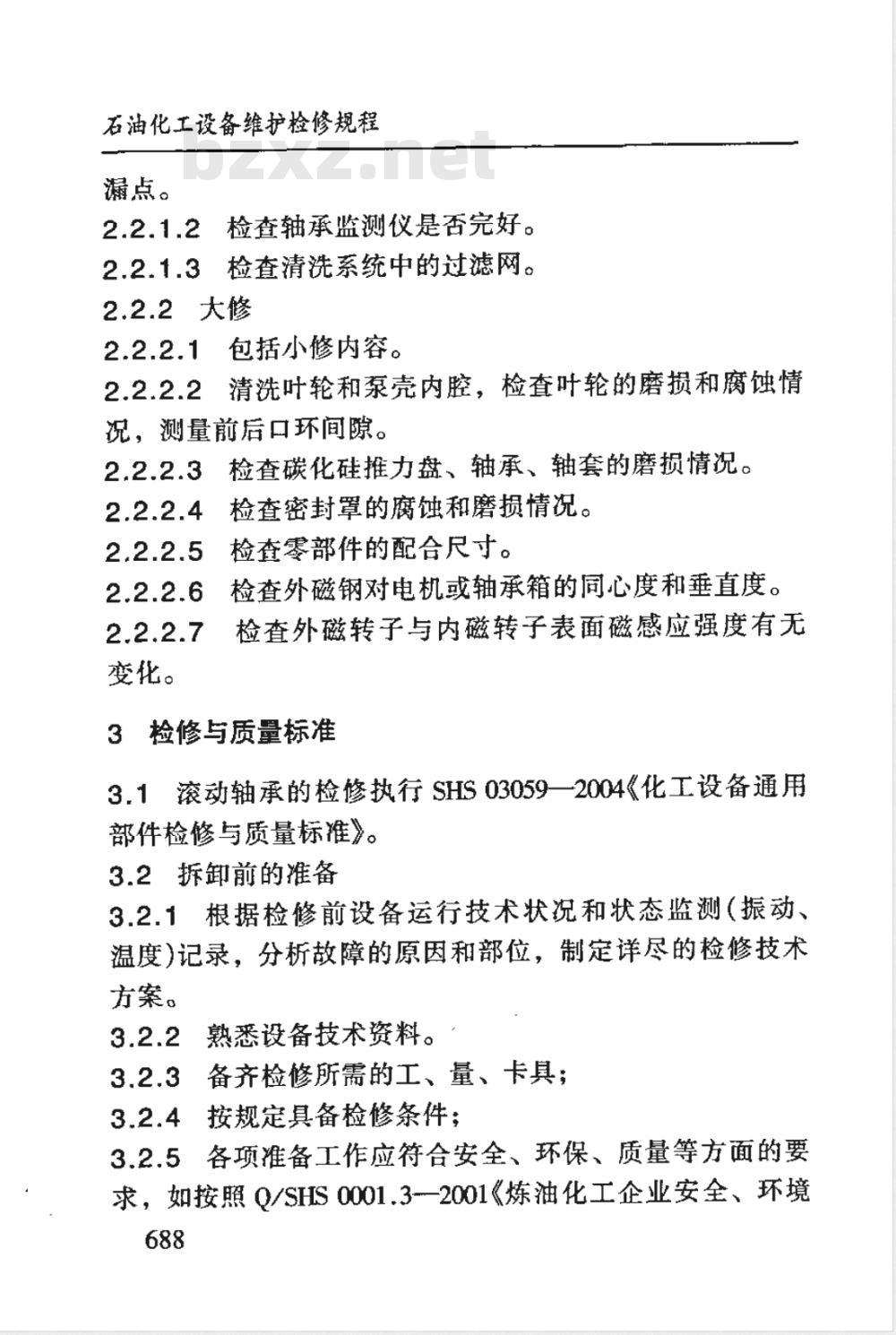

‘检查各部位的联接螺栓紧固情况，并消除泄2.2.1.1
石油化工设备维护检修规程
漏点。
2.2.1.2检查轴承监测仪是否完好。2.2.1.3检查清洗系统中的过滤网。2.2.2大修
包括小修内容。
清洗叶轮和泵壳内腔，检查叶轮的磨损和腐蚀情况，测量前后口环间隙。
变化。
检查碳化硅推力盘、轴承、轴套的磨损情况。检查密封罩的腐蚀和磨损情况。检查零部件的配合尺寸。
检查外磁钢对电机或轴承箱的同心度和垂直度。检查外磁转子与内磁转子表面磁感应强度有无3检修与质量标准
3.1滚动轴承的检修执行 SHS 03059一2004《化工设备通用部件检修与质量标准》。
3.2拆卸前的准备
3.2.1根据检修前设备运行技术状况和状态监测（振动、温度)记录，分析故障的原因和部位，制定详尽的检修技术方案。
熟悉设备技术资料。·
备齐检修所需的工、量、卡具；3.2.3
按规定具备检修条件：
3.2.5各项准备工作应符合安全、环保、质量等方面的要求，如按照0/SHS 0001.3-2001《炼油化工企业安全、环境688

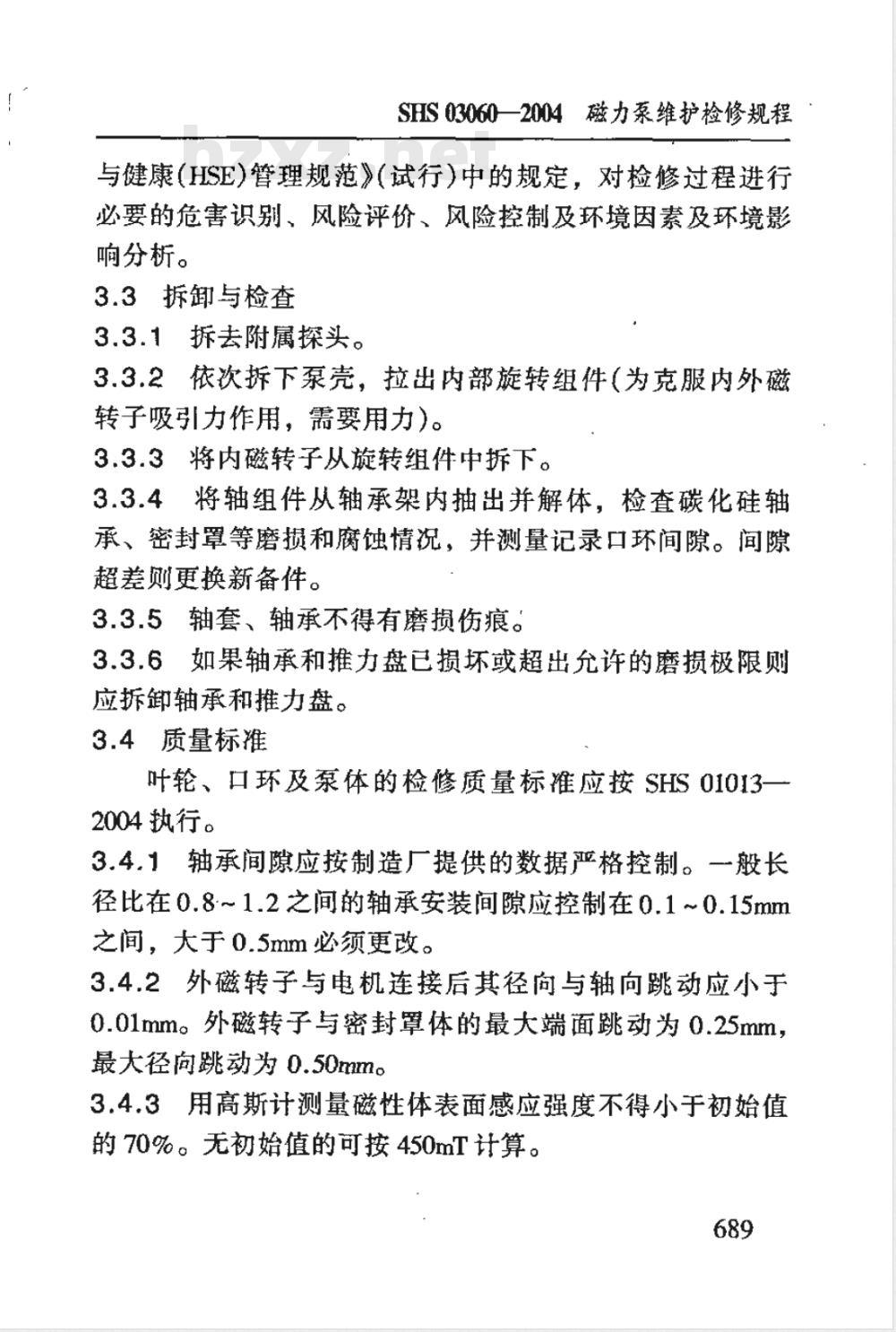

SHS 03060一2004 磁力泵维护检修规程与健康（HSE)管理规范》（试行）中的规定，对检修过程进行必要的危害识别、风险评价、风险控制及环境因素及环境影响分析。
3.3拆卸与检查
3.3.1拆去附属探头。
3.3.2依次拆下泵壳，拉出内部旋转组件（为克服内外磁转子吸引力作用，需要用力）。3.3.3将内磁转子从旋转组件中拆下。3.3.4将轴组件从轴承架内抽出并解体，检查碳化硅轴承、密封罩等磨损和腐蚀情况，并测量记录口环间隙。间隙超差则更换新备件。
3.3.5轴套、轴承不得有磨损伤痕。3.3.6如果轴承和推力盘已损坏或超出允许的磨损极限则应拆卸轴承和推力盘。
3.4质量标准
叶轮、口环及泵体的检修质量标准应按 SHS 01013-2004 执行。
3.4.1轴承间隙应按制造厂提供的数据严格控制。一般长径比在0.8～1,2之间的轴承安装间隙应控制在0.1~0.15mm之间，大于0.5mm必须更改。
3.4.2外磁转子与电机连接后其径向与轴向跳动应小于0.01mm。外磁转子与密封罩体的最大端面跳动为0.25mm，最大径向跳动为0.50rm。
3.4.3用高斯计测量磁性体表面感应强度不得小于初始值的70%。无初始值的可按450mT计算。689
石油化工设备维护检修规程
4试车与验收
4.1试车前的准备
4.1.1确认各项检修工作已完成，检修记录齐全，检修质量符合3.4的规定。
4.1.2设备零部件完整无缺，地脚螺栓等紧固无缺。4.1.3附带仪表应灵敏、指示准确、可靠。4.1.4若有滚动轴承箱的磁力泵，润滑系统应按设备技术资料中规定加注润滑油。
4.1.5盘车自如。
4.1.6泵吸人口的过滤器清洁，各项工艺准备完毕，具备试车条件。
4.1.7关闭排出阀，打开吸人阀后打开排气阀充分排气。4.1.8点动泵确认泵的转向。
4.2试车
4.2.1磁力泵空负荷运行将导致轴承磁性体失磁，故本类泵严禁空负荷运行。
4.2.2负载试车
4.2.2.1开启泵前应全开吸人阀，泵内灌满液体，出口管线的排出阀打开约1/4，泵启动后待转速达到额定转速即应全开排出阀。
4.2.2.2检查电流值，是否超出设定值。4.2.2.3检查有无杂音和振动，振动值符合SHS01003一2004《石油化工旋转机械振动标推》的规定。4.2.2.4检查流量、扬程，应不低于铭牌值的90%；密封罩根部工作温度在磁转子材料允许范围以内。无规定的可按690
表2的要求。
磁转子材质
钕铁硼
SHS 03060—2004磁力泵维护检修规程表2磁转子材料允许温度范围
工作温度
极限温度
试车合格，达到完好标准，办理验收手续。验收技术资料包括：
检修质量及缺陷记录。
4.3.2：主要零、部件检修记录
4.3.3＇更换零、部件清单。
结构、尺寸、材质变更审批单。试车记录。
维护与故障处理
白常维护
5.1.1 维护内容，完定。版
压边表的显示是否稳定正常。
输送介质流量和电流值是否稳定。泵运转中是否有异音和异常振动，发现有异常声音和振动应及时处理。
5.1.1.4若泵备有保护系统其各监测指示是否处于安全区域内工作。
5.1.1.5运行中严禁用任何物体触碰外磁转子，密封罩根部工作温度是否符合表2的要求。691
石油化工设备维护检修规程
5.1.2维护时间
按规定定时进行维护，及时消除缺陷。5.2
常见故障与处理(见表3)
表 3常见故障与处理
故障现象
泵不能
流量不足
或输出压
力太低
振动和
电流偏大
故障原因
泵内有异物
泵轴承内杂质聚集被卡住
内外磁转子与密封罩摩擦
电气故障
吸人压头过低
口环间隙过大
泵内有气体bzxz.net
磁性体退磁
联轴节不对中
轴承磨损或损坏
泵内有异物
外磁转子没正确固定于驱动轴
地脚螺栓松动
密封螺栓松动
密封罩损坏
垫片失效损坏
泵内进入杂物
物料粘度偏高
轴承损坏
清除异物
解体清洗
解体检查
检查电气元件
清洗吸人处过滤器,增高液面
更换口环
重新校正
更换轴承
清除异物
重新装配外磁转子
紧固地脚螺栓
进行工艺调整
紧固松动的螺栓
更换密封罩
检查更换
清除杂物
测量粘度应符合要求
更换轴承
故障现象
电流偏小
密封罩
工作溢度
SHS 03060—2004磁力泵维护检修规程续表
故障原因
系统管路堵
磁性体失磁
内外磁转子与密封罩摩擦
内部回流通道不畅
附加说明：
应及时清堵
检查更换
校正对中
调整运行工况消除之
解体疏通
本规程由上海石化股份公司负责起草，起草人钱钢钢(2004)。
