【航天工业行业标准(QJ)】 通用卡箍 悬挂双卡箍

中国航天工业总公司航天工业行业标准通用卡箍
主题内容与适用范围
悬挂双卡箍
TrKAONrKAa=
qCE-ei-ac-eC-ae-Ceraac-cEc-NecarKAoNrKAcaQJ 177. 11A - 95
代替 QJ 187-78www.bzxz.net
本标准规定了悬挂双卡箍的结构形式与尺寸。技术要求和标记示例。本标准适用于导管和电缆安装固定用悬挂双卡链的选用、制造和验收引用标准
QJ2773通用卡箍技术条件

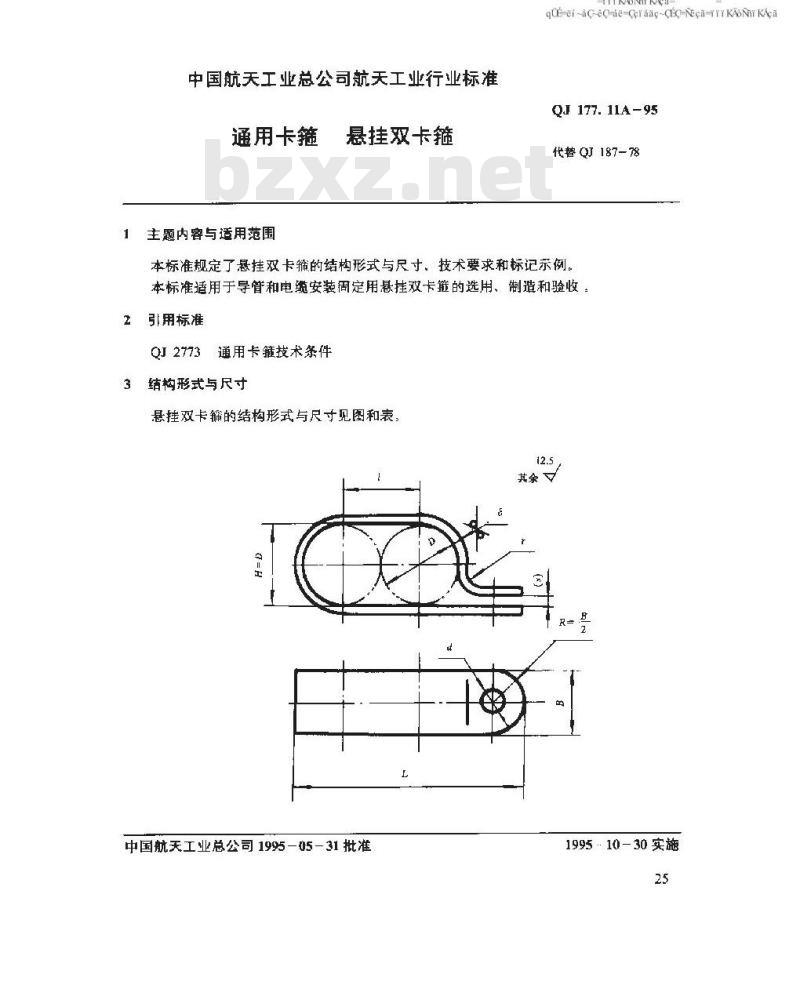

结构形式与尺寸
悬挂双卡箍的结构形式与尺寸见图和表：12.5
中国航天工业总公司1995-05一31批准199510-30 实施

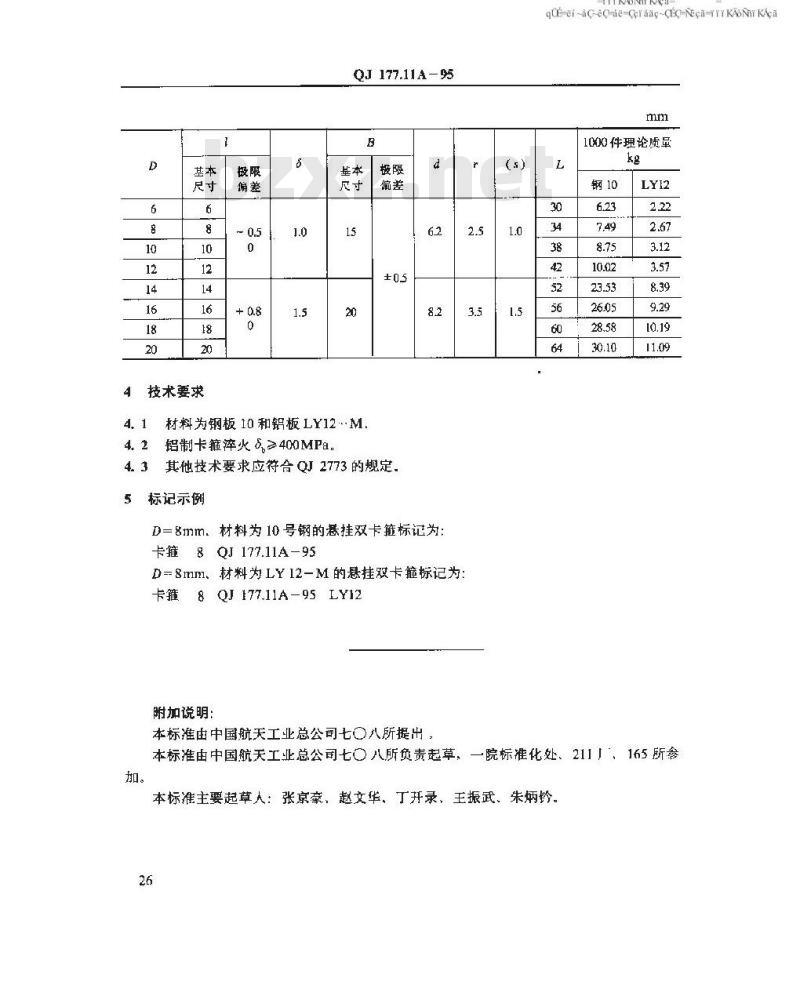

技术要求
QJ177.11A—95
材料为钢板10和铝板LY12M
铝制卡箍淬火6,≥400MPa。
其他技术要求应符合QJ2773的规定，标记示例
D=8mm.材料为10号钢的挂双卡箍标记为：卡箍8QJ 177.11A—95
D=8mm、材料为LY12-M的悬挂双卡箍标记为：卡箍8 QJ 177.11A—95 LY12
附加说明：
本标准由中国航天工业总公司七门八所提出：2.5
rrKAoNrKAa=
qCE-ei-aC-eC-ae-Ceraac-cEc-NecarKAoNrKAcamm
1000件理论质量
本标准由中国航天工业总公司七○八所负责起草，一院标准化处、211，165所参本标准主要起草人：张京豪、赵文华、丁并录，王振武、朱炳铃。26
