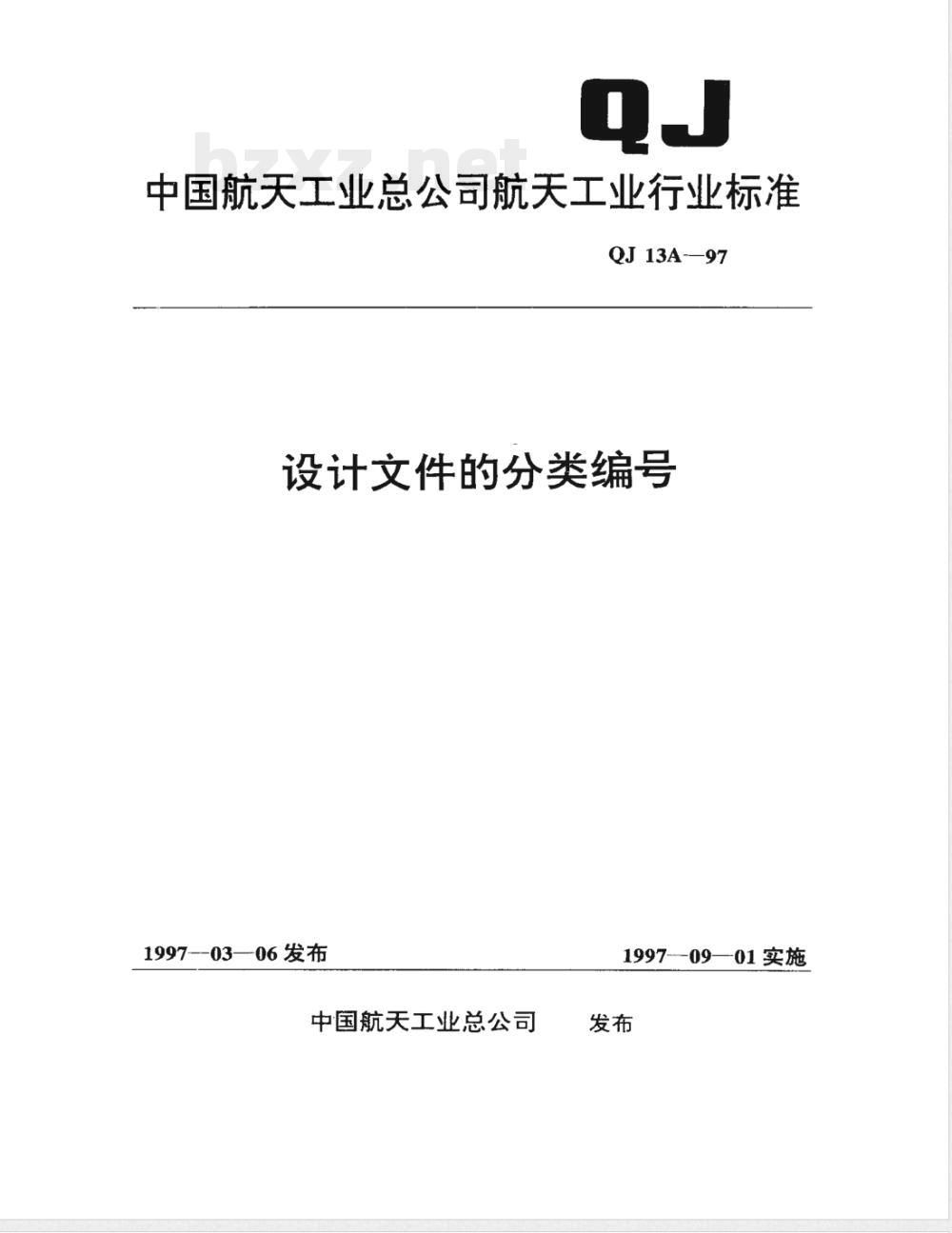

【航天工业行业标准(QJ)】 设计文件的分类编号

中国航天工业总公司航天工业行业标准QJ13A-97
设计文件的分类编号
1997—03—06发布
中国航天工业总公司
1997-09—01实施

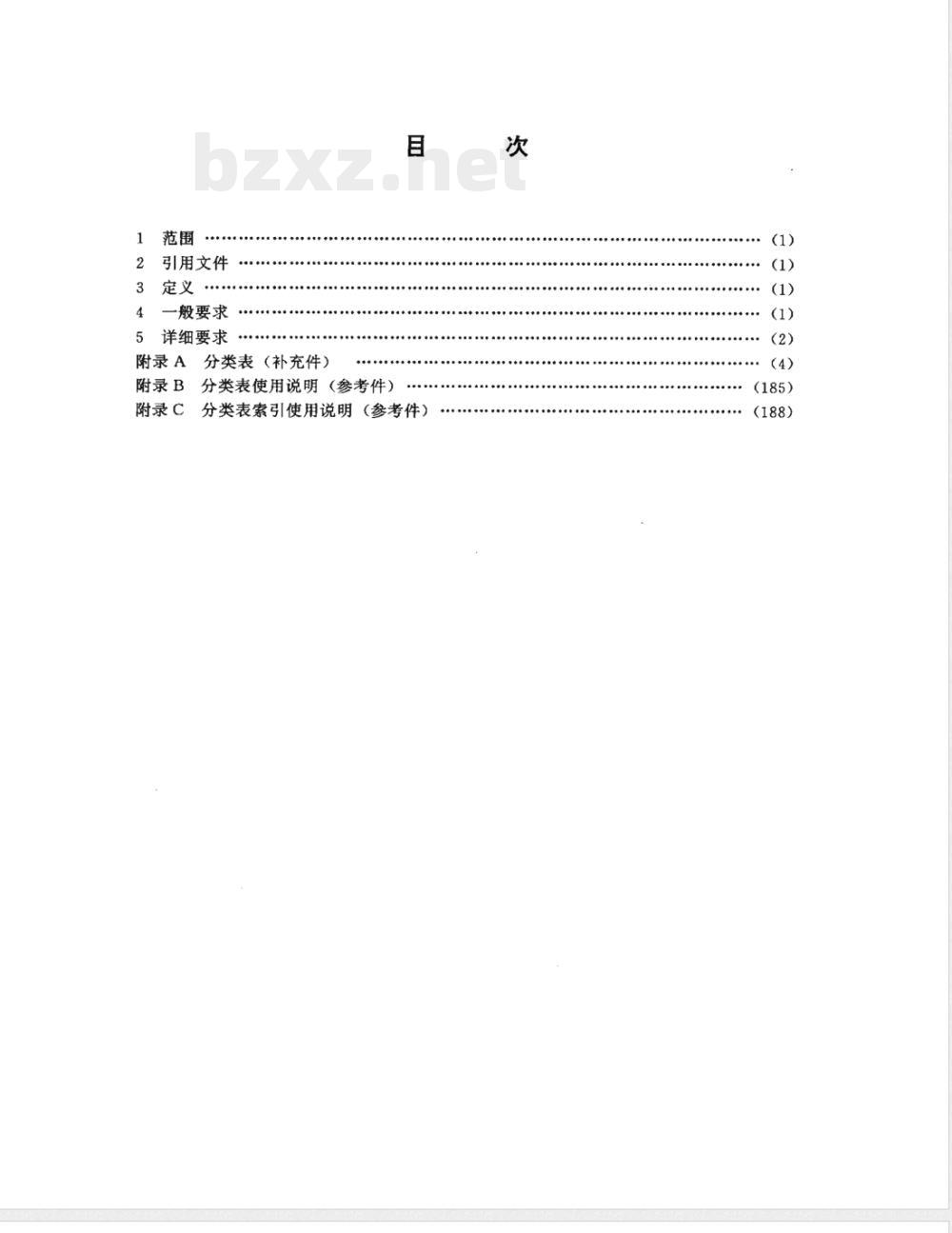

引用文件
一般要求
详细要求
.........
附录A分类表（补充件）
附录B分类表使用说明（参考件）附录C
分类表索引使用说明（参考件）次

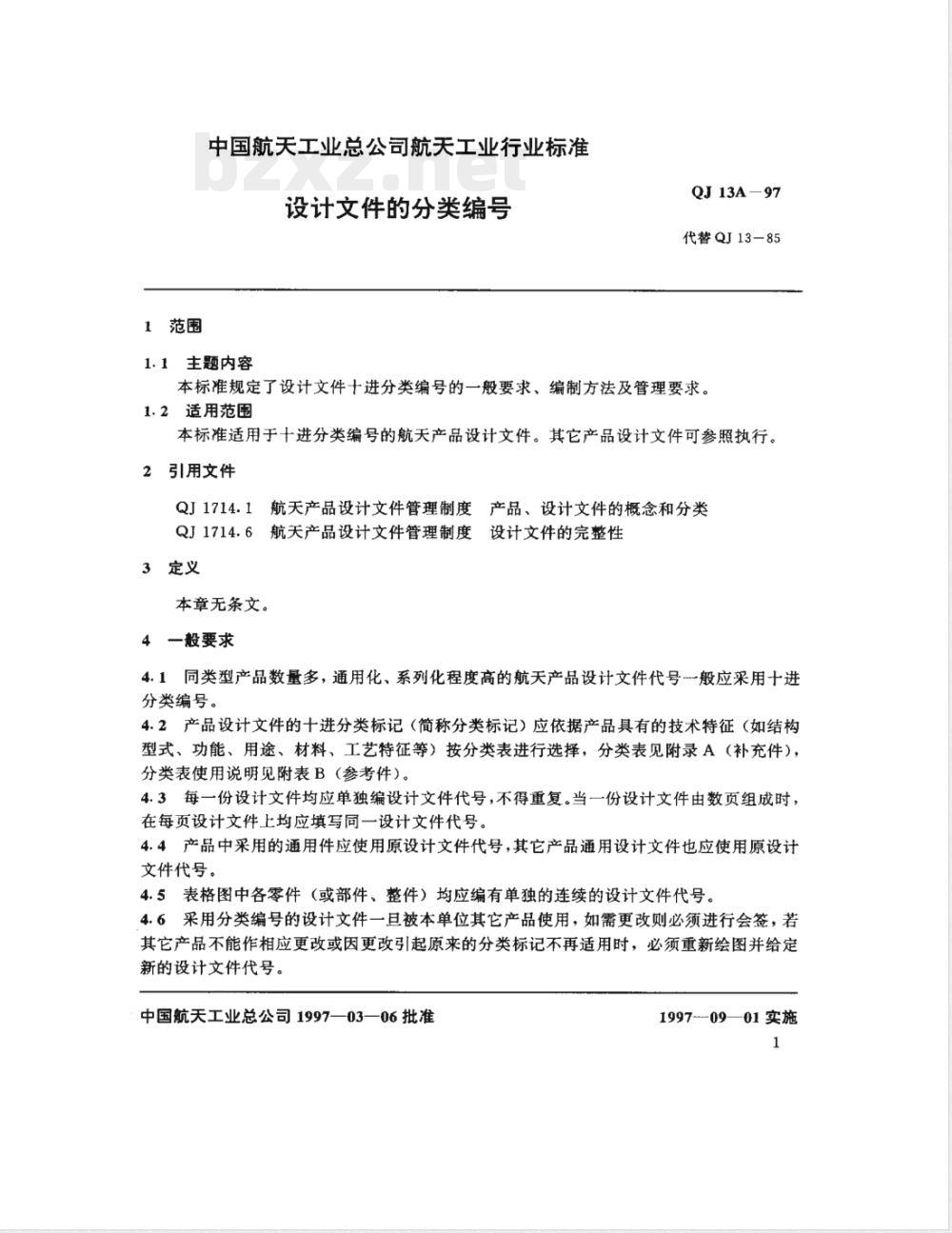

1范围
中国航关工业总公司航关工业行业标准设计文件的分类编号
1.1主题内容
QJ13A-97
代替QJ13-85
本标准规定了设计文件十进分类编号的一般要求、编制方法及管理要求。1.2适用范围
本标准适用于十进分类编号的航天产品设计文件。其它产品设计文件可参照执行。引用文件
QJ1714.1航天产品设计文件管理制度产品、设计文件的概念和分类QJ1714.6航天产品设计文件管理制度设计文件的完整性3定义
本章无条文。
4一般要求
4.1同类型产品数量多，通用化、系列化程度高的航天产品设计文件代号一般应采用十进分类编号。
4.2产品设计文件的十进分类标记（简称分类标记）应依据产品具有的技术特征（如结构型式、功能、用途、材料、工艺特征等）按分类表进行选择，分类表见附录A（补充件），分类表使用说明见附表B（参考件）。4.3每一份设计文件均应单独编设计文件代号，不得重复。当一份设计文件由数页组成时，在每页设计文件上均应填写同一设计文件代号。4.4产品中采用的通用件应使用原设计文件代号，其它产品通用设计文件也应使用原设计文件代号。
4.5表格图中各零件（或部件、整件）均应编有单独的连续的设计文件代号。4.6采用分类编号的设计文件一旦被本单位其它产品使用，如需更改则必须进行会签，若其它产品不能作相应更改或因更改引起原来的分类标记不再适用时，必须重新绘图并给定新的设计文件代号。
中国航天工业总公司1997—03—06批准1997-0901实施

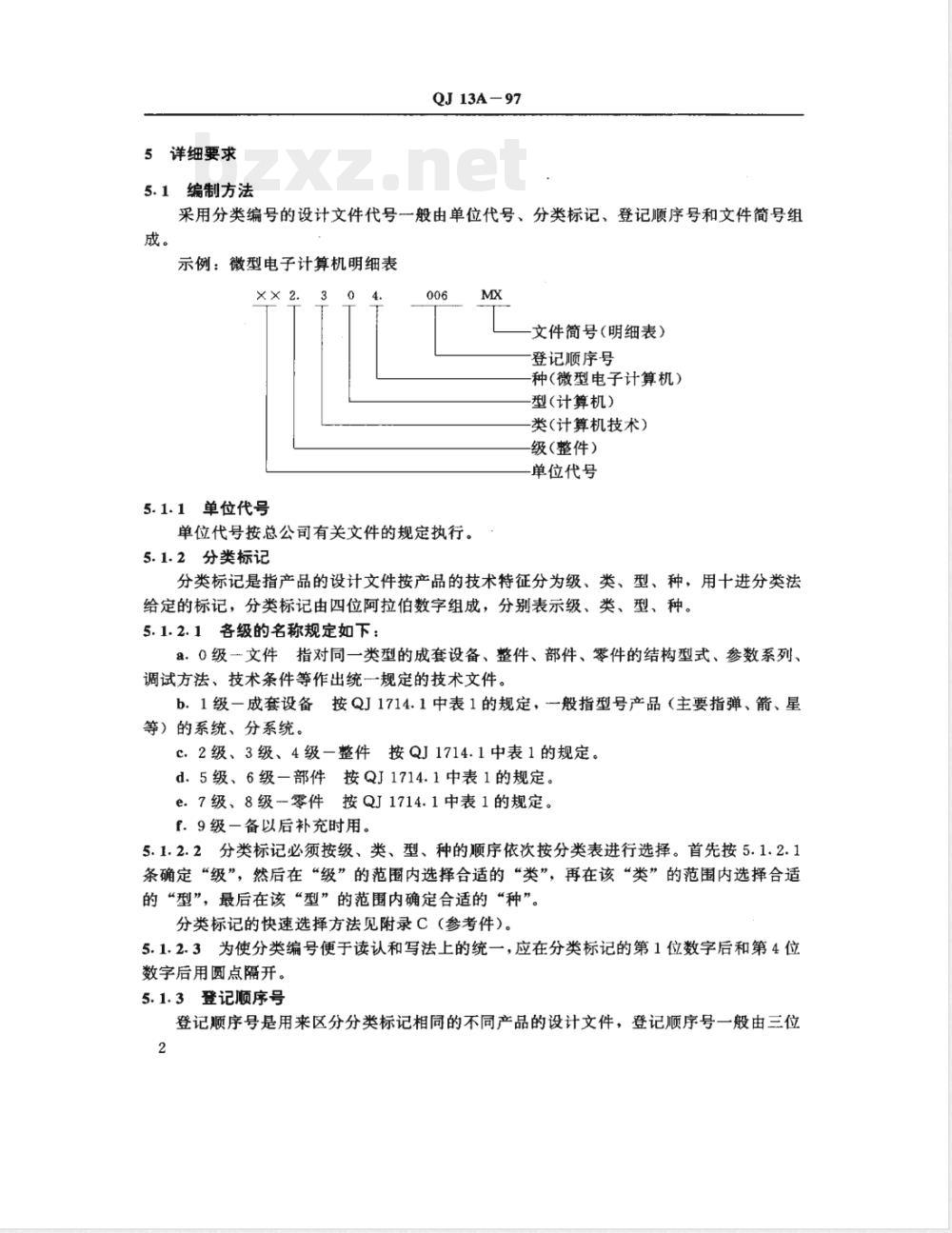

5详细要求
5.1编制方法
QJ13A-97
采用分类编号的设计文件代号一般由单位代号、分类标记、登记顺序号和文件简号组成。
示例：微型电子计算机明细表
5.1.1单位代号
单位代号按总公司有关文件的规定执行。5.1.2分类标记
文件简号（明细表）
登记顺序号
种（微型电子计算机）
型（计算机）
类（计算机技术）
级（整件）
单位代号
分类标记是指产品的设计文件按产品的技术特征分为级、类、型、种，用十进分类法给定的标记，分类标记由四位阿拉伯数字组成，分别表示级、类、型、种。5.1.2.1各级的名称规定如下
a，0级一文件指对同一类型的成套设备、整件、部件、零件的结构型式、参数系列、调试方法、技术条件等作出统一一规定的技术文件。b.1级一成套设备按QJ1714.1中表1的规定，一般指型号产品（主要指弹、箭、星等）的系统、分系统。
c，2级、3级、4级一整件按QJ1714.1中表1的规定。d.5级、6级一部件按QJ1714.1中表1的规定。e.7级、8级-零件按QJ1714.1中表1的规定。f.9级一备以后补充时用。
5.1.2.2分类标记必须按级、类、型、种的顺序依次按分类表进行选择。首先按5.1.2.1条确定“级”，然后在“级”的范围内选择合适的“类”，再在该“类”的范围内选择合适的“型”，最后在该“型”的范围内确定合适的“种”。分类标记的快速选择方法见附录C（参考件）。5.1.2.3为使分类编号便于读认和写法上的统一，应在分类标记的第1位数字后和第4位数字后用圆点隔开。
5.1.3登记顺序号
登记顺序号是用来区分分类标记相同的不同产品的设计文件，登记顺序号一般由三位2
QJ13A-97

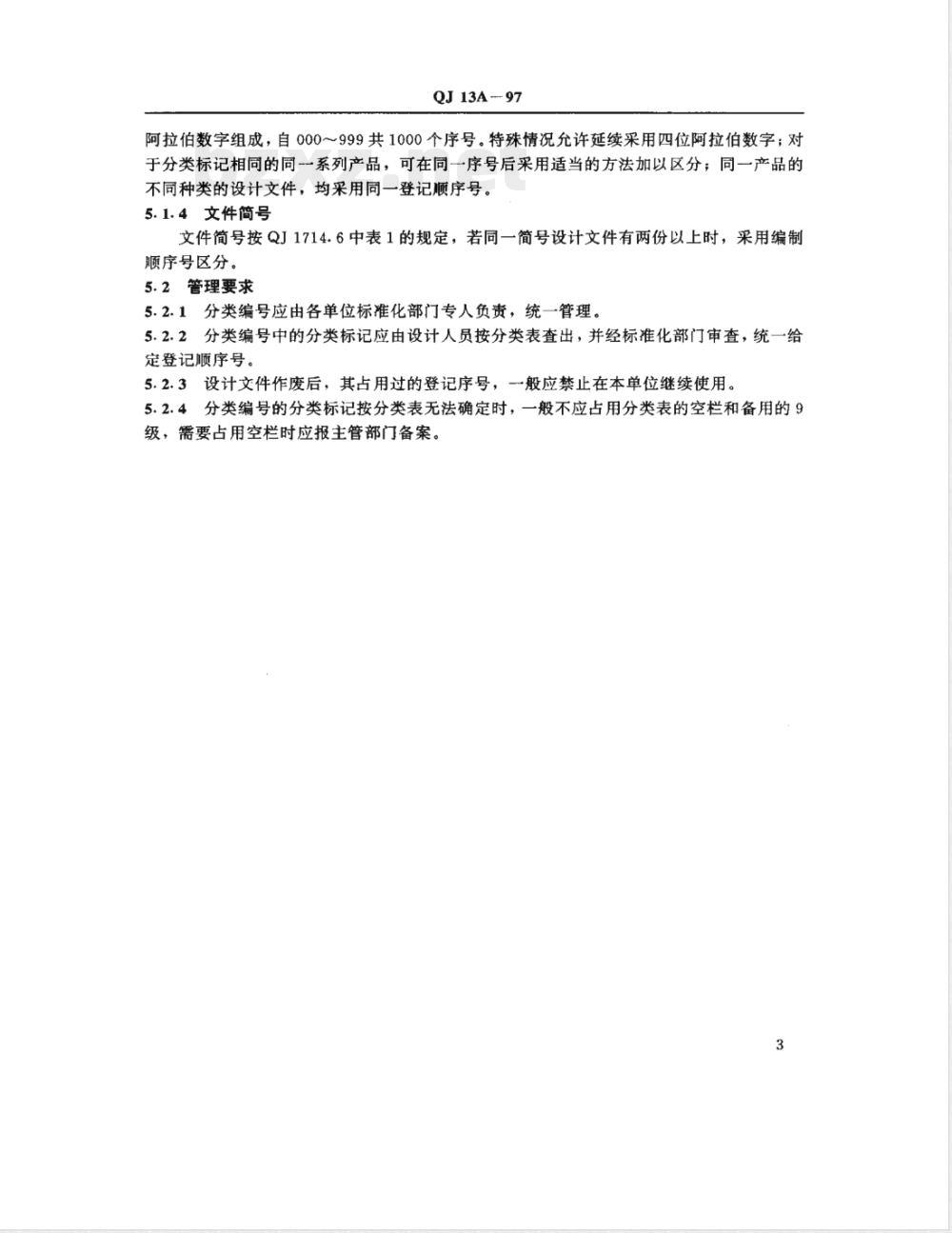

阿拉伯数字组成，自000～999共1000个序号。特殊情况允许延续采用四位阿拉伯数字；对于分类标记相同的同一系列产品，可在同一序号后采用适当的方法加以区分；同一产品的不同种类的设计文件，均采用同一登记顺序号。5.1.4文件简号
文件简号按QJ1714.6中表1的规定，若同一简号设计文件有两份以上时，采用编制顺序号区分。
5.2、管理要求
5.2.1分类编号应由各单位标准化部门专人负责，统一管理。5.2.2分类编号中的分类标记应由设计人员按分类表查出，并经标准化部门审查，统一给定登记顺序号。
5.2.3设计文件作废后，其占用过的登记序号，一般应禁止在本单位继续使用。5.2.4分类编号的分类标记按分类表无法确定时，一般不应占用分类表的空栏和备用的9级，需要占用空栏时应报主管部门备案。3
QJ13A-97
附录A
分类表
（补充件）
成套设备
QJ13A-97
成套设备
电子工程
电子工程
电子工程
航天电子工程
航天地面电子工程
通信，定位
通信，外图设备
计算机技术
计算机技术
自动控制，导航，调整
电子对抗（侦案，警戒，干扰，抗干扰）电子仪器
基本电子单元和装置
基本电子单元和装置
电机和微特电机
电工装置
电真空器件
半导体管
集成电路
接换装置
激光器，红外探测器
光学的，声学的，热学的
磁学的，其他
机构和成套
基座，支撑，包装
导向，传动，限制运动
继电器，斩波器
电容器，电阻器，电位器
变压器，抛流圈，电感器
QJ13A-97
通信，定位
通信，外围设备，计算机技术
电真空器件，气体激光器，红外探测器半导体管，半导体激光器，集成电路电气部件，磁学的和其他装置
电容器，电阻器，电位器，继电器，斩波器变压器，扼流图，电感器
光学的、声学的、热学的和其他装置基本电子单元和装置
机械和机电部件
基座和支撑
导向，限制运动
导电和导磁的，电绝缘的
标志，包装
电真空器件，半导体管，集成电路，激光器，红外探测器炭精制品
导电的，导磁的
电绝缘的
基座、支撑
导向，传动，限制运动
导向，传动，限制运动
瞻合传动
安装件，配件
标志，包装
固定的
QJ13A-97
级一文件
QJ13A-97
级文件
电子工程
电子工程
QJ13A-97
级文件
无线通信设备（电、光）
有线通信设备（电、光），多路通信设备雷达
无线电导航设备
计算机，外围设备，软件
指挥仪
电子工程
航天电子工程
航天地面
电子工程
QJ13A-97
级一文件
侦察、警戒设备
综合电子对抗系统
制导、导引、控制系统
引信系统
突防、反突防系统
遥测系统
外测系统、测控系统
能源系统
用户设备系统
辅助系统
制导设备（站）
发射控制设备（站、白、车、井）测控设备
测试设备
能源设备
其它设备
