【航天工业行业标准(QJ)】 通用卡箍 紧固装置

中国航天工业总公司航天工业行业标准通用卡箍
主题内容与适用范围
紧固装置
KAONT KAa-
qCE-ei-ac-eC-ae-Ceraac-cEc-NecarKAoNrKAcaQJ 177.15A - 95
代替 Q191-78
本标准规定了紧固装置的结构形式与尺寸、技术要求和标记示例本标准适用于导管和电缆安装固定用紧固装置的选用、制造和验收引用标准
通用卡箍技术条件
QL2773
3结构形式与尺寸

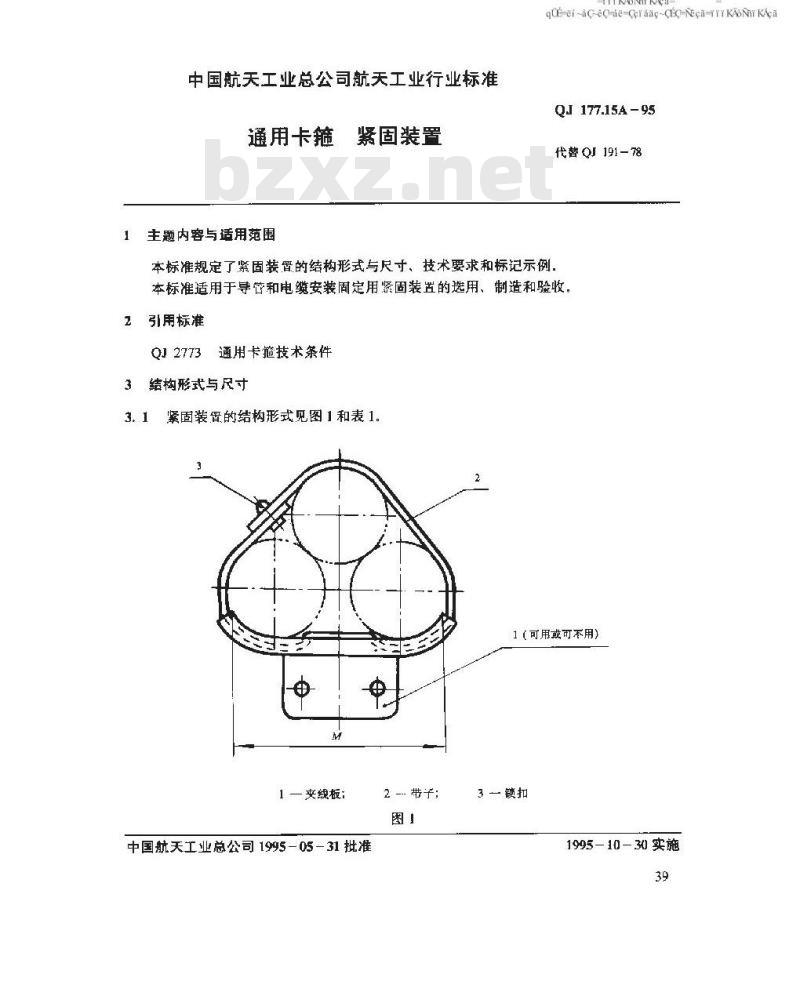

紧固装置的结构形式见图1和表1.1（可用或可不用）
1一夹线板：
中国航天工业总公司1995-05-31批准2 带子;
3一锁扣
1995—10—30实施
QJ 177.15A - 95
夹线板
45QJ 177.15A(U)-95
60QJ 177.15A (1)- 95
75QJ 177.15A (1)-95

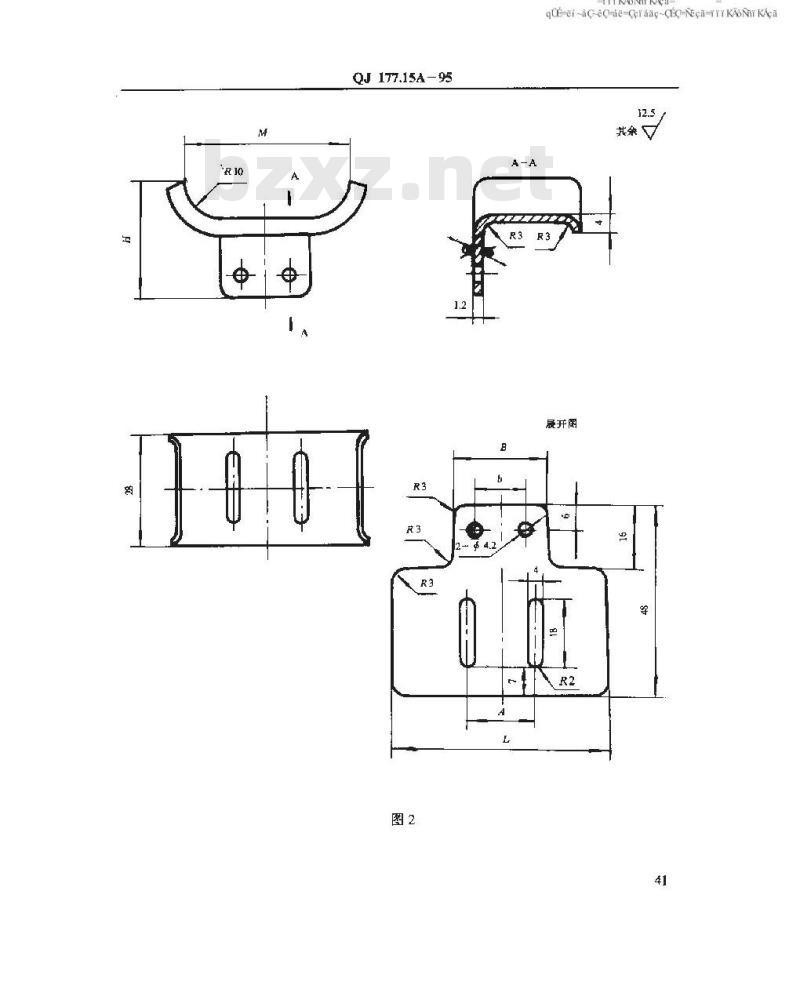

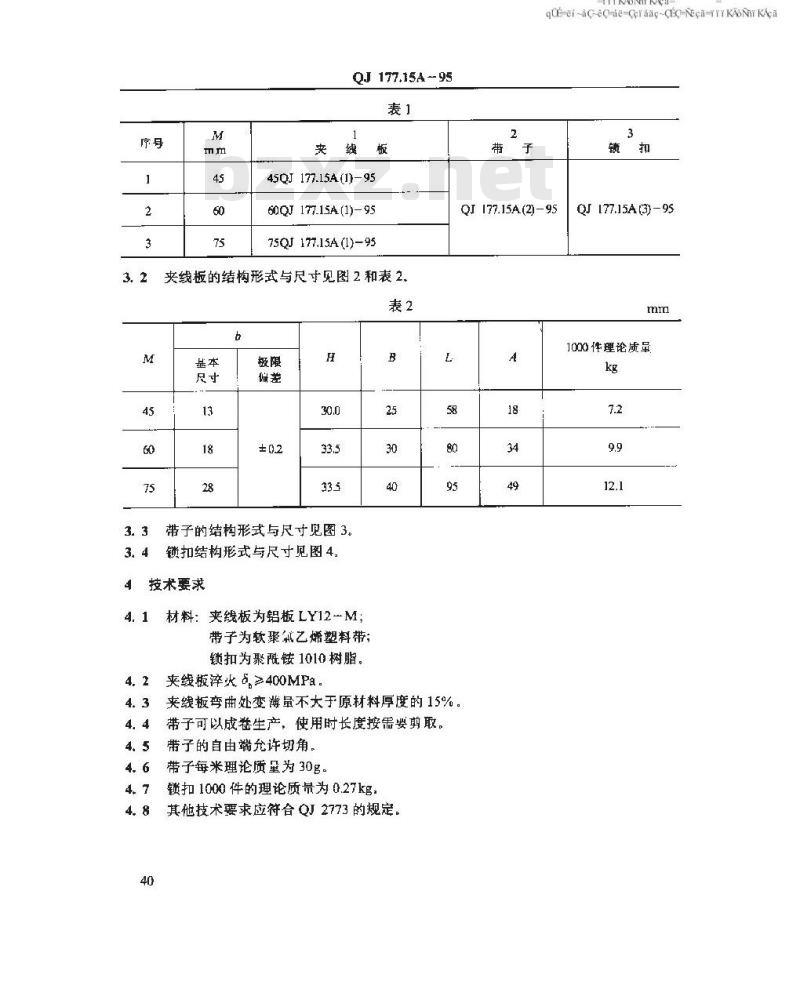

夹线板的结构形式与尺寸见图2 和表2.表2

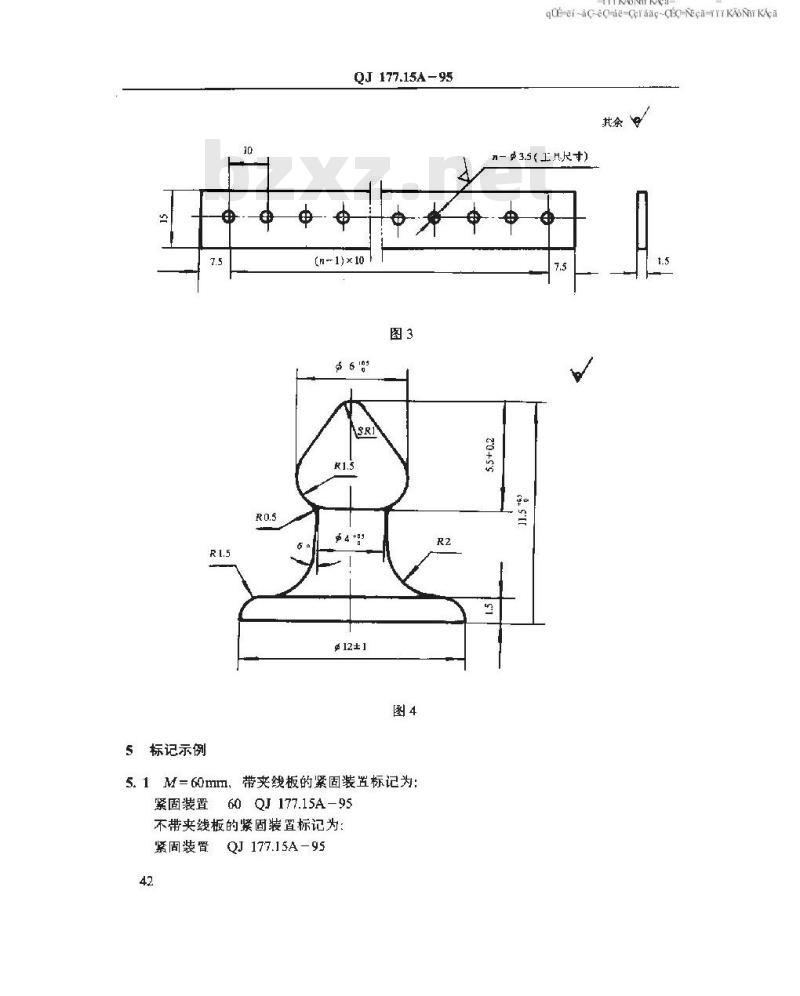

带子的结构形式与尺寸见图 3。锁扣结构形式与尺寸见图4
技术要求
材料：夹线板为铝板LY12-M
带子为软聚氧乙烯塑料带；
锁扣为聚酰铵 1010 树脂。
夹线板摔火%≥400MPa。
夹线板弯曲处变薄量不大于原材料厚度的15%。带子可以成卷生产，使用时长度按需要剪取。4. 5带子的自由端允许切角。
带子每米理论质量为30g。
锁扣1000件的理论质量为0.27kg，其他技术要求应符合QJ2773的规定，2
rrKAONrKAa=
qCE-ei-aC-e-e-Ceraac-CEC-eca-YKAoNrKca3
QJ 177.15A(2) - 95
QJ [77,15A (3) -95
1000件理论质量
QJ 177.15A-95
TrKAON KAa=
qCE-ei-aC-eC-ae-Ceraac-CEc-Neca-rYKAoNrKAa12.5
展开图
5标记示例
QJ177.15A-95
[n-1)×10
p 4 +3
单12±1
5.1M=60mm、带夹线板的紧固装置标记为：紧固装置 60 QJ 177.15A-95
不带夹线板的紧固装置标记为：QJ 177.15A-95
紧固装置
KAOTKAa=
qCE-ei-aC-eC-ae-Ceraac-CEc-Neca-rYKAoNrKAca共余
35(H尺)

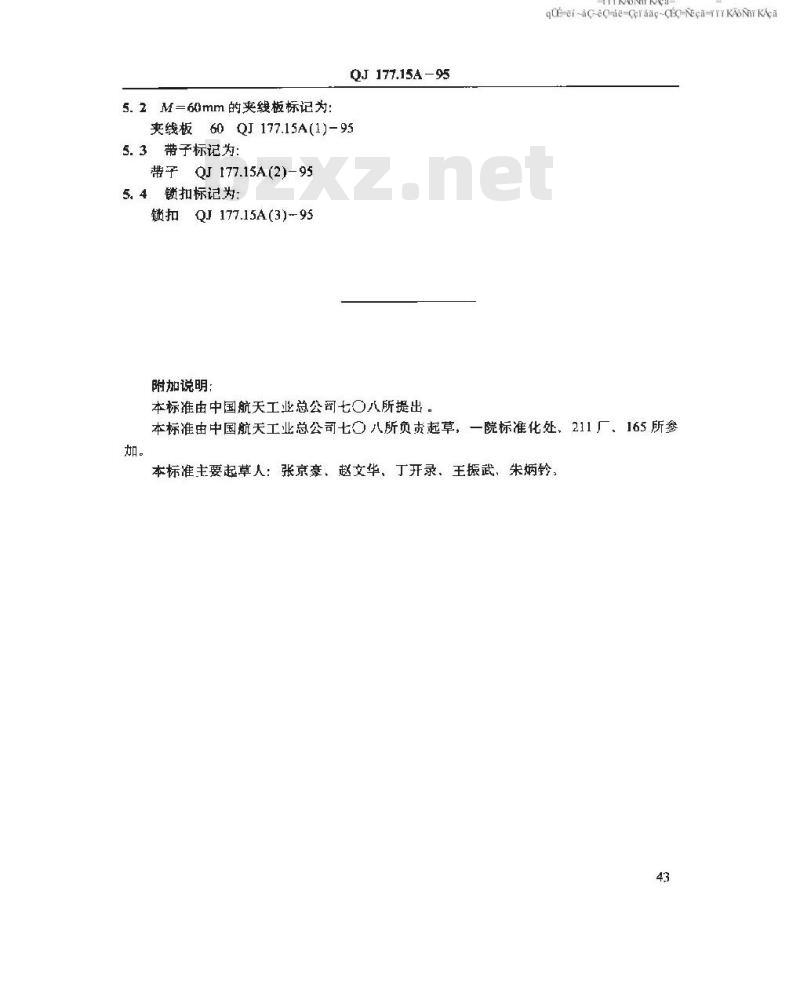

5.2M=60mm的夹线板标记为：
QJ 177.15A95
夹线板
60QJ 177.15A(1)-95
5.3带子标记为：
带于QJ 177.15A(2)-9$
5.4锁扣标记为：www.bzxz.net
锁扣QJ177.15A(3)-95
附加说明：
本标准由中国航天工业总公司七〇八所提出。KAONT KAa-
qtE-ei-ac-eC-ae-Ceraac-cEC-eca-rrYkAoNrKea本标准由中国航天工业总公司七○八所负贡起草，一院标准化处、211厂、165所参加。
本标准主要起草人：
张京豪、赵文华，丁开录、王振武，朱炳铃43
