【国家标准(GB)】 钢丝增强的橡胶、塑料软管和软管组合件 屈挠液压脉冲试验

中国工业气体网

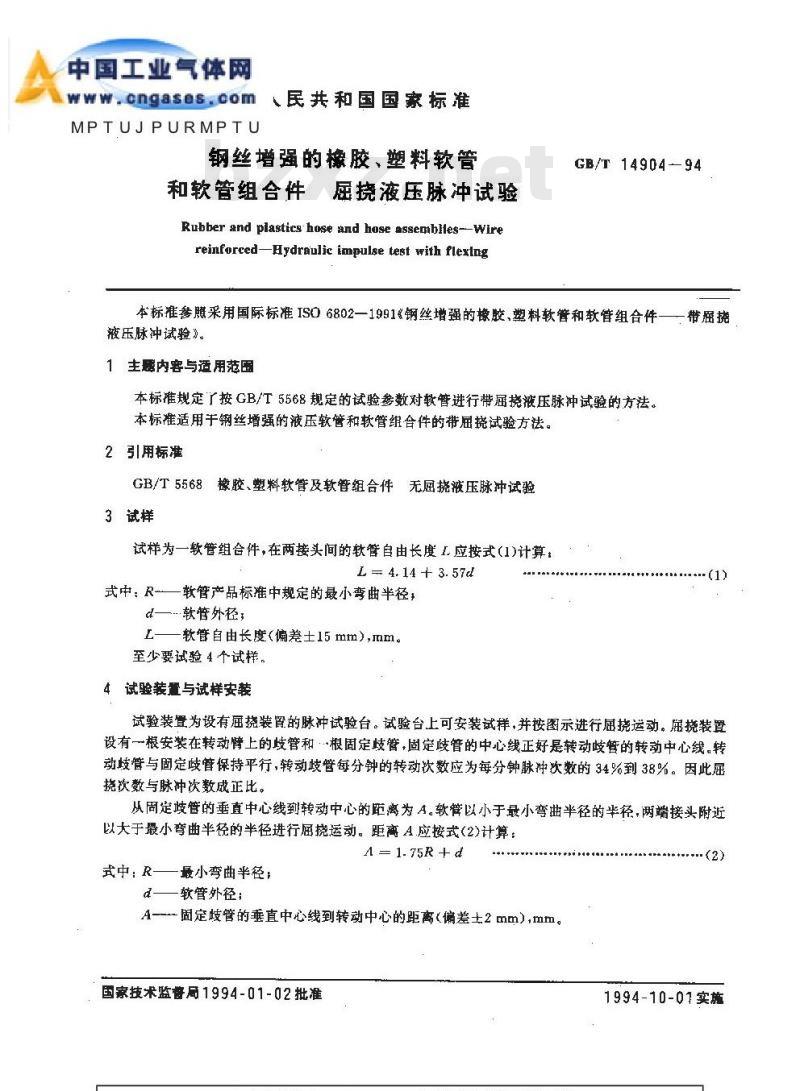

cngases.com人民共和国国家标准MPTUJPURMPTU
钢丝增强的橡胶、塑料软管
和软管组合件屈挠液压脉冲试验Rubber and plastics hose and hose assenmbHes-wirereinforced-Hydraulic impulse test with flexlngGB/T14904—94
本标准参照采用国际标准ISO6802—1991《钢丝增强的橡胶、塑料软管和软管组合件——带骚液压脉冲试验》。
1主题内容与适用范围
本标准规定了按GB/T5568规定的试验参数对软管进行带届挠液压脉冲试验的方法。本标准适用于钢丝增强的液压软管和软管组合件的带屈挑试验方法。2引用标游
GB/T5568橡胶、塑料软管及软管组合件无挠液压脉冲试验3试样
试样为一软管组合件，在两接头间的软管自由长度1L.应按式(1)计算：L=4.14+3.57d
式中：R—软管产品标准中规定的最小弯曲半径，d—…软管外径，
L—软管自由长度（偏差士15mm）,mm至少要试验4个试样，
4试验装置与试样安bZxz.net
试验装置为设有屈挠装胃的脉冲试验台。试验台上可安装试样，并按图示进行屈挠运动。展挠装置设有一根安装在转动臂上的歧管和··根固定歧管，固定歧管的中心线正好是转动岐管的转动中心线。转动歧管与固定歧管保持平行，转动歧管每分钟的转动次数应为每分钟脉冲次数的34%到38%。因此屈挠欲数与脉冲次数成正比。
从周定歧管的垂直中心线到转动中心的距离为A。软管以小于最小弯曲半径的半径，两端接头附近以大于最小弯曲半径的半径进行厨挠运动。距离A.应按式（2)计算：A = 1. 75R + d
式中：R——最小弯曲半径：
d——软管外径;
A--固定歧管的垂直中心线到转动中心的距离（偏差土2mm）,mm，国家技术监督局1994-01-02批准(2)
1994-10-01实施

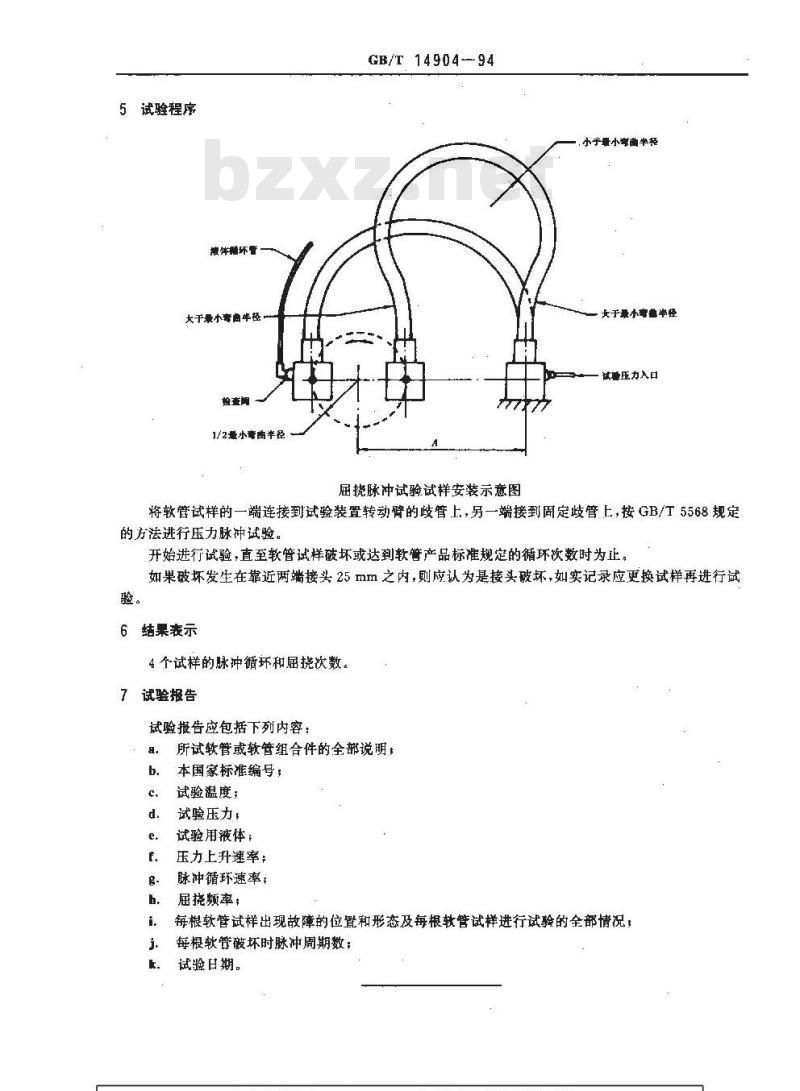

5试验程序
波体髓环管
大于景小毒曲年径
1/2量小毫曲半径
GB/T 14904-94
屈挑脉冲试验试样安装示意图
小李半径
大于最小素半怪
试验压力入口
将软管试样的一端连接到试验装置转动臂的歧管上，另一端接到固定歧管上，按GB/T5568规定的方法进行压力脉冲试验。
开始进行试验，直至软管试样破坏或达到软管产品标准规定的循环次数时为止。如果破坏发生在靠近两端接头25mm之内，则应认为是接头破坏，如实记录应更换试样再进行试验。
6结果表示
4个试样的脉冲循环和屈挠次数。7试验报告
试验报告应包括下列内容：
所试软管或软管组合件的全部说明本国家标准编号；
试验温度；
试验压力，
试验用液体；
压力上升速率；
脉冲循环速率：
屈挠频率，
每根软管试样出现故障的位置和形态及每根软管试样进行试验的全部情况；每根软管破坏时脉冲周期数；
试验日期。
本有准中华人民共和国化学工业部提出标花由全国橡敬与敬做饮制品标准化技术委本海准油化学工业部化设湖技工业部品研究计长资地本有生主更享大严法机，王全，王理
