【石油化工行业标准(SH)】 难燃液芯式燃烧持久性测定法

ICS75.080
中华人民共和国石油化工行业标准SH/T 0785--2006
难燃液芯式燃烧持久性测定法
Petroleum and related products--Determination of wick flamepersistence of fire-resistant fluids(ISO14935:1998，MOD)
2006-05-12发布
中华人民共和国国家发展和改革委员会2006-11-01实施
iKAoNiKAca
SHVT0785—2006

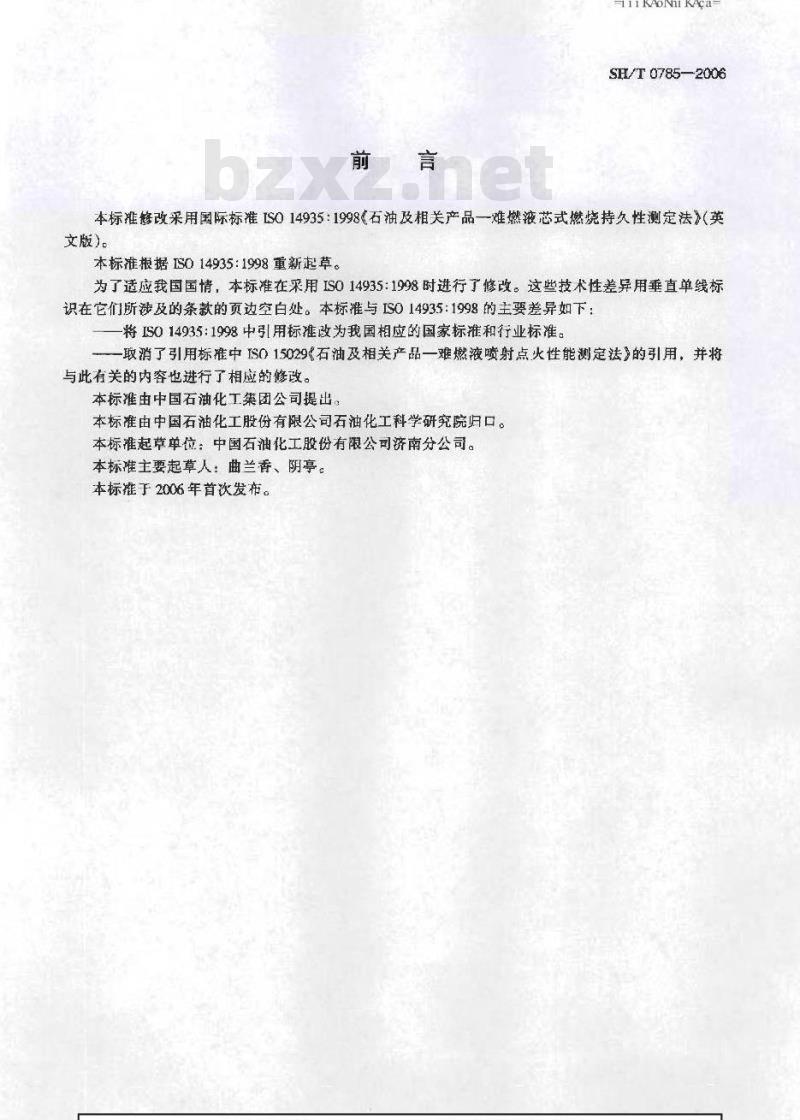

本标准修改采用国际标准ISO14935：1998《石油及相关产品一难燃液芯式燃烧持久性测定法》（英文版）。
本标准根据IS014935：1998重新起草。为了适应我国国情，本标准在采用IS014935:1998时进行了修改。这些技术性差异用垂直单线标识在它们所涉及的条款的页边空白处。本标准与IS014935：1998的主要差异如下：将IS014935：1998中引用标准改为我国相应的国家标准和行业标准。一取消了引用标准中IS015029（石油及相关产品一难燃液喷射点火性能测定法》的引用，并将与此有关的内容也进行了相应的修改。本标准由中国石油化工集团公司提出，本标准由中国石油化工股份有限公司石油化工科学研究院归口。本标准起草单位：中国石油化工股份有限公司济南分公司。本标难主要起草人：曲兰香、阴亭。本标推于2006年首次发布。

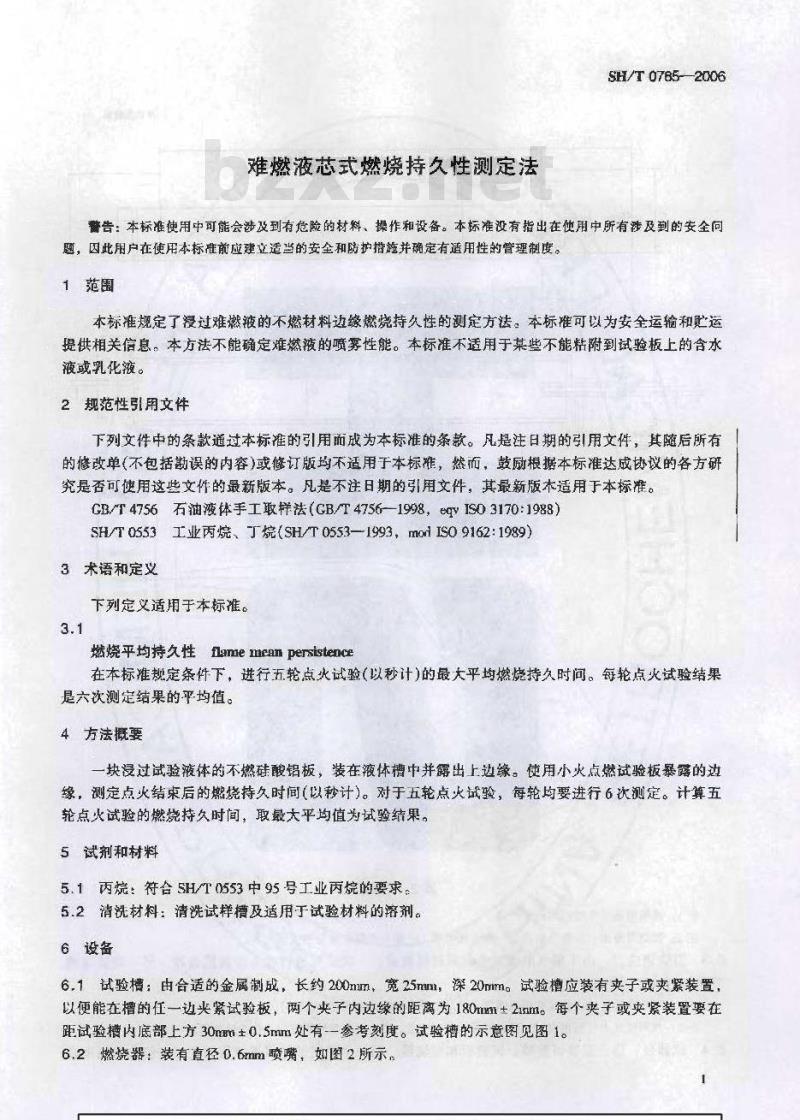

难燃液芯式燃烧持久性测定法
SH/T0785--2006
警告：本标准使用中可能会涉及到有危险的材料、操作和设备。本标准没有指出在使用中所有涉及到的安全问题，因此用户在使用本标准前应建立适当的安全和防护措施并确定有适用性的管理制度。1范围
本标准规定了浸过难然被的不燃材料边缘燃烧持久性的测定方法：本标推可以为安全运输和运提供相关信息，本方法不能确定难燃液的喷雾性能。本标准不适用于某些不能粘附到试验板上的含水液或乳化液。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版木适用于本标准。GB/T4756石油液体手工取样法（CB/T4756—-1998，eqyIS03170:1988）SH/T0553工业丙烷、丁烷（SH/T0553—1993，modIS0.9162:1989）3术语和定义
下列定义适用于本标准。bZxz.net
燃烧平均持久性Lamemcanpersistence在本标准规定条件下，进行五轮点火试验（以秒计）的最大平均燃烧持久时问。每轮点火试验结果是六次测定结果的平均值。
4方法概要
块浸过试验液体的不燃硅酸铝板，装在液体槽中并露出上边缘。使用小火点燃试验板暴露的边缘，测定点火结束后的燃烧持久时间（以秒计）。对于五轮点火试验，每轮均要进行6次测定。计算五轮点火试验的燃烧持久时间，取最大平均值为试验结果。5试剂和材料
5.1丙：符合SH/T0553中95号工业丙烷的要求。5.2清洗材料：清洗试样槽及适用于试验材料的落剂。6设备
6.1试验槽：由台适的金属制成，长约200mmm，宽25mm，深20mm试验槽应装有夹子或夹紧装置，以便能在槽的任一边夹紧试验板，两个夹子内边缘的距离为180mm±21nm。每个夹子或央紧装置要在距试验糖内底部上方30mBm±0.5mm处有一参考刻度。试验槽的示意图见图1。6.2燃烧器：装有直径0.6mm喷嘴，如图2所示，SH/T0785-2006
试验槽
图2燃烧器
-YiKANKAca-
单位为毫米
TROCHEMICAL
注1：该喷嘴是一个适用的商业产品拥莲接喷嘴，一端与丙境供应管连接带相注2：燃烧器是由一段管子制成
6.3丙烷供应营：由不漏气的硬质或款质材料制成，一端装有旋转接连接燃烧器，另一端装有调节阀与丙烷气源相连。
注1：可替代旋转接头的是在燃烧器管子的底邵装有能转杆和英子（见图3），注2：当内烷气由气瓶供应时，需由减压阀控制流量。当由低压管网供应时，仅带针型阀。6.4试验台：适合安装试验槽、试验板和燃烧器。用一个固定部件将燃烧器固定，以使火焰高度在2
图3试验台
195±5
SH/T 07852006
单位为毫米
可以精火焰从试
合适的
器沿着试验板的长度移动。燃烧器通过旋转接头或旋转杆品能够使燃烧
验板的表面移室
安全位置（见图3）。
由宽25mm主1mm
验板：
2mm去0.2mm不然硅酸铝材料制作。并切成长度。
注1o是一种合适的材料。真他性能相当符合要求的材料拖可使用注2：
试验板边缘的裂痕会影响试验结果属尺子一起进行光爵均割
浸泡池
mimm的
不能使用。制作合格试验板的适宜片法是用销利轧力或利小刀与金用于浸泡试验板。由合适的材料制成长约200mm，宽30mm，深40mm的容器。
￥0.1%的电子或机械表
可读至0.1g且在0min~10min之间误差为6.7
记时器：
样品及取样
除非另有规定，取样应按照CB/T4756进行。7.1
7.2取样前，检查样品是言均匀和透明。如有沉淀物和（或）水，S
试验报告中注明。
1）Isoplan1100可以从下列两处购得：)Frenzeit-Werke GnbH,Pust Box, D-8582 Bad Bemerk,Cermanyob) Evco-S.A., Les Petites Roches, Trept, F-38460 Cremien, France.滤或沉降进行分高，并在
SHVT0785—2006
8仪器准备
iKANi KAca-
8，1每块试验板垂直悬挂在静止空气中，用小火点燃试验板的下边缘。火焰应垂直燃烧，以除去整个试验板上的可燃物质。试验板在使用前至少冷却1h。注：建议同时准备好试验所需试验板，准备好的试验板贮存在带盖容器里。8.2调节试验台，使试验槽成水平。固定试验板，使试验板面垂直，板项部水平，且和夹子或夹紧装置上的标准刻度成一条直线。8.3燃烧器点火位置的安装，应使喷嘴中心线水平，并与试验板平行，且距其项部±1.5mm。喷嘴口和试验板顶部之间水平距离沿长度方向为6.5mm±1.5mm。燃烧器喷嘴的点火和移动应处于安全位置。
8.4调节点火火焰长度为25mm±1mm每次测定需检查并在必要时进行调整。9试验步骤
9.1在静止空气、室温（18℃~22℃）条件下进行试验。注：建议关闭通风橱的通风，或用足够长度的挡风罩遮挡试验台的三面。9.2将浸泡池注入约30rmm深的试验液体，并浸人一次试验所需的试验板，至少浸人10nina度弃使用后的液体。
注：每次试验至少需5块试验板，某些情况下需要多达15块试验板。9.3将试验槽装人15mm土1mm深的新鲜试样，并在整个试验期间保持液面高度。9.4使用子小心地夹住试验板的两端（不得超过距两端点20mm处），从浸泡池中取出并固定在试验槽的夹子或夹紧装置上。
9.5将试验板沥干Imin~5min，然后在板的中部点火2s±0.2s。9.6移开点火火焰，记录试验板上火焰持续的时间精确至0.1s，记录为T1。如果试验板上火焰燃至夹子，在报告中记载此现象，不要在此试验板边缘进行以后的试验。如果试验板上火焰的延坤在点火位置20mm内，在试验板边缘中心点左右各50mm处再进行2次点火试验。如果火焰穿过试验板上次燃烧的部位，则废弃此试验结果。完成6次试验测定。9.7重复9.5条和9.6条步骤进行5s±0.1s（MP）10s±0.1s（MPm）、20s±0.1s（MPm）和30s±0.1s（MP30）的点火试验。所用试验板均应沥干lmin~5min。注：在1、2或3次点火试验后，试验板应上下翻转使用。9.8该试验需在2h内完成五轮点火试验。10计算
用式（1）计算五轮（MP2MPsMP10MP2o和MPm）每轮点火试验的平均持久时间（MP）以秒为单位：
MP=(T + T2 + Ts + T4 + Ts+ To)/6 *式中：
T1、T2、T3、T4、TsT-9.6条中 6次测定值。11结果表示
报告由每10章计算的五轮中的最大平均值，精确至0.1s，作为燃烧平均持久性的试验结果。报告7.2条中观察到试样中的沉淀物和（或）水。报告9.6条中观察到火焰燃烧穿过夹子或夹紧装置的试验现象。4
12精密度
SH/T 07852006
本标准规定了以60g最大数值作为试验通过与不通过的限定，本方法没有建立精密度。13试验报告
试验报告应至少包括下列内容：8）注明引用本标准；
b）试验产品类型和完整编号：
c）11 章中的试验结果;
d）出协议或其他情况造成与本试验程序的差异：e）试验日期。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
