【冶金行业标准(YB)】 高炉用非水系压入料

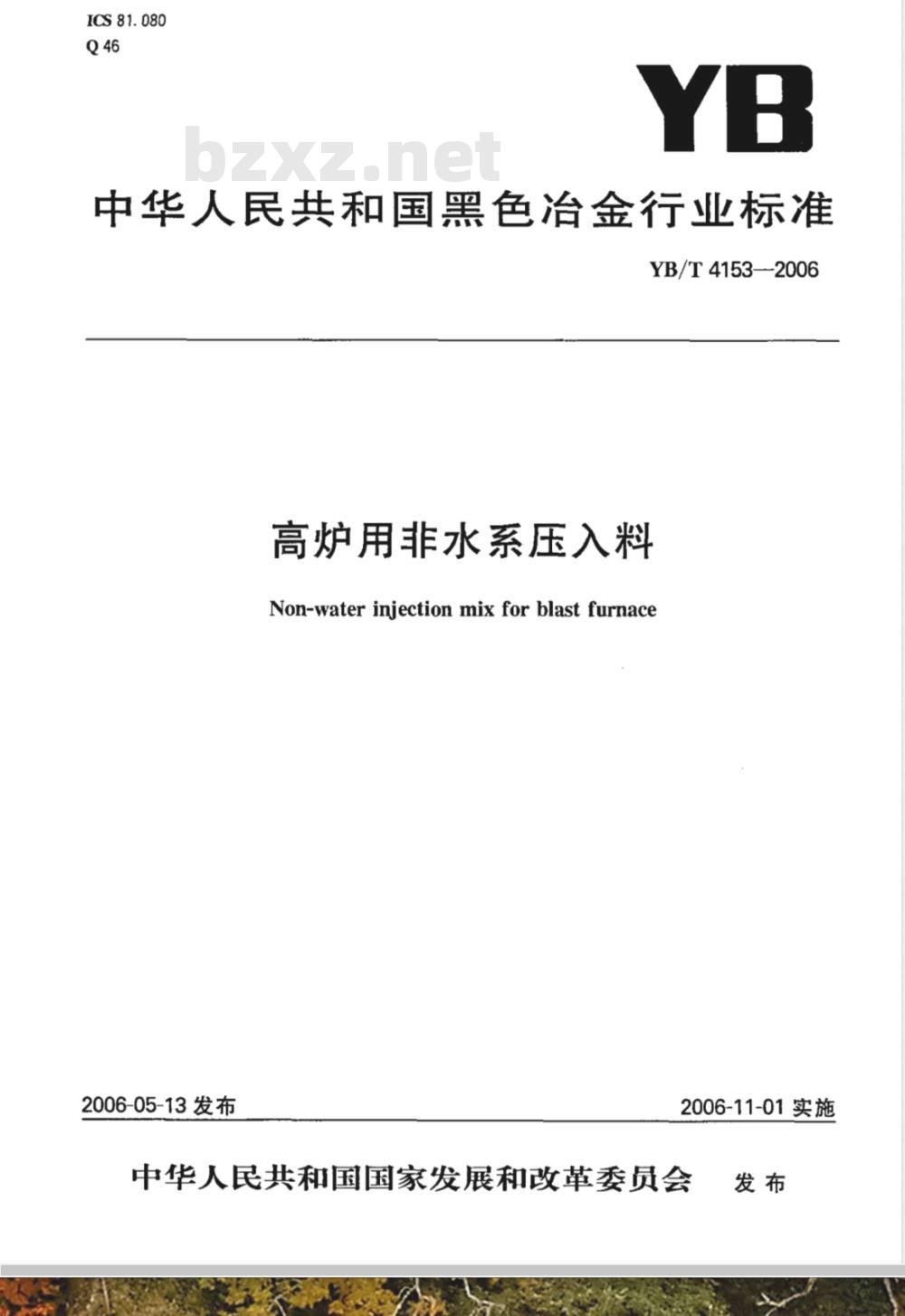

ICS 81. 080
中华人民共和国黑色治金行业标准YB/T4153--2006
高炉用非水系压入料
Non-water injection mix for blast furnace2006-05-13发布
2006-11-01实施
中华人民共和国国家发展和改革委员会发布

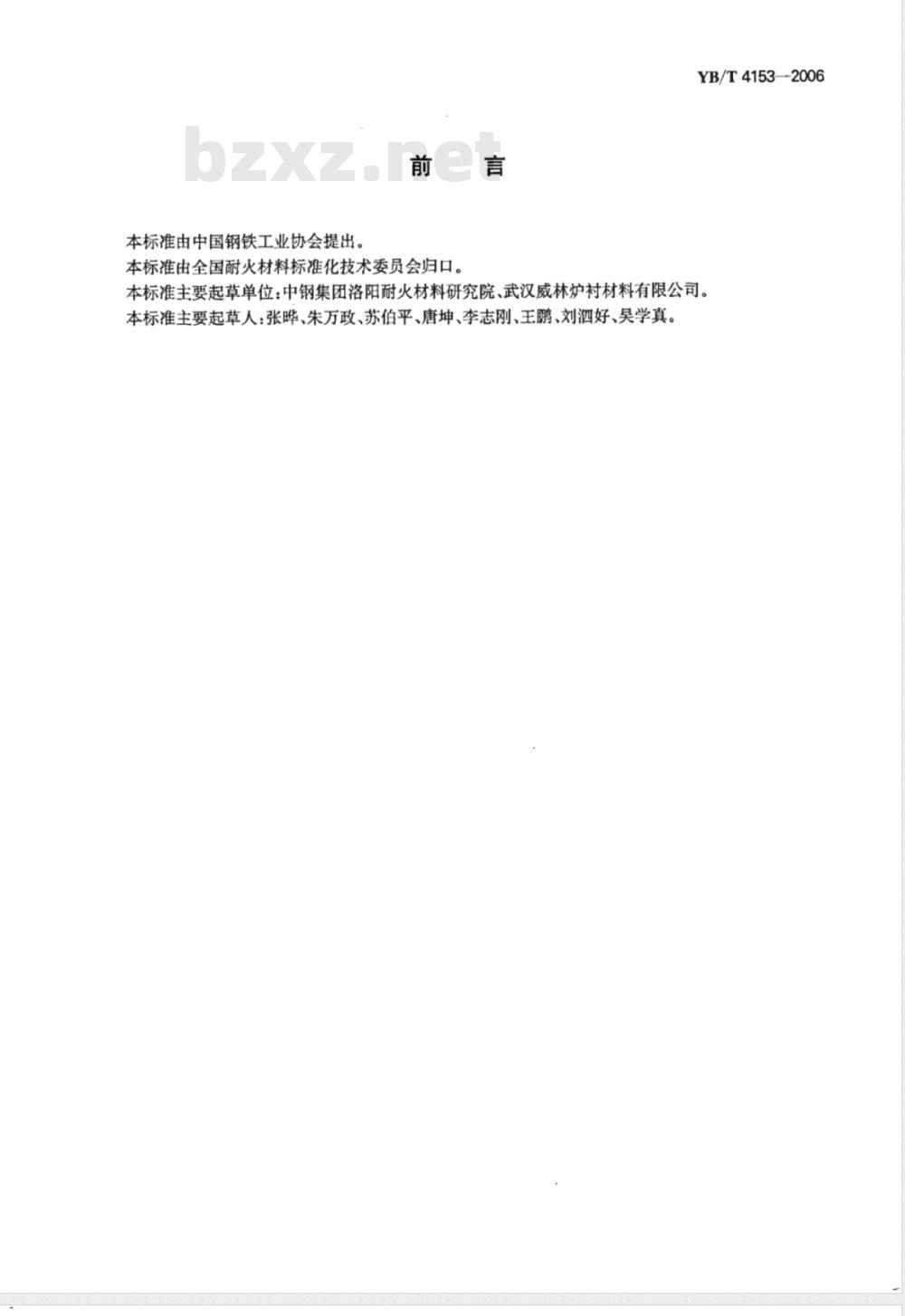

本标准由中国钢铁工业协会提出。前言
本标准由全国耐火材料标准化技术委员会归口。YB/T4153—-2006
本标准主要起草单位：中钢集团洛阳耐火材料研究院、武汉威林炉衬材料有限公司。本标准主要起草人：张哗、朱万政、苏伯平、唐坤、李志刚、王鹏、刘泗好、吴学真。1范围

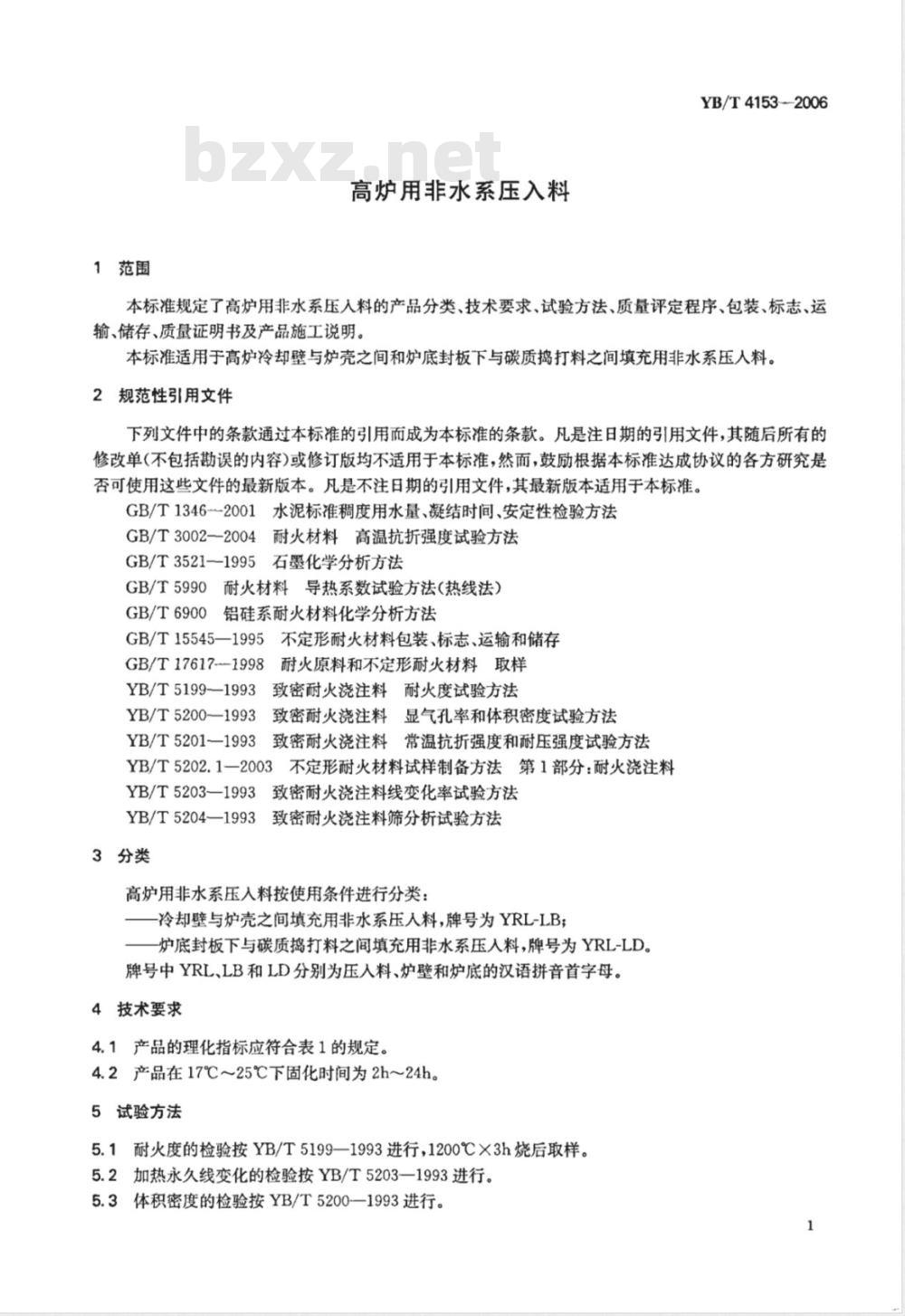

高炉用非水系压入料
YB/T4153--2006
本标准规定了高炉用非水系压人料的产品分类、技术要求、试验方法、质量评定程序、包装、标志、运输、储存、质量证明书及产品施工说明。本标准适用于高炉冷却壁与炉壳之间和炉底封板下与碳质捣打料之间填充用非水系压人料。2规范性引用文件免费标准bzxz.net
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括误的内容）或修订版均不适用于本标准，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1346-2001水泥标准稠度用水量、凝结时间、安定性检验方法GB/T3002-2004耐火材料高温抗折强度试验方法GB/T35211995石墨化学分析方法GB/T5990耐火材料导热系数试验方法（热线法）GB/T6900
铝硅系耐火材料化学分析方法
GB/T15545一1995不定形耐火材料包装、标志、运输和储存GB/T17617--1998耐火原料和不定形耐火材料取样YB/T5199-—1993
3致密耐火浇注料耐火度试验方法YB/T5200-—1993
YB/T5201-—1993
致密耐火浇注料显气孔率和体积密度试验方法致密耐火浇注料常温抗折强度和耐压强度试验方法YB/T5202.1一2003不定形耐火材料试样制备方法第1部分：耐火浇注料YB/T5203—1993
YB/T5204—1993
3分类
致密耐火浇注料线变化率试验方法致密耐火浇注料筛分析试验方法高炉用非水系压入料按使用条件进行分类：冷却壁与炉壳之间填充用非水系压人料，牌号为YRL-LB；炉底封板下与碳质捣打料之间填充用非水系压人料，牌号为YRL-LD。牌号中YRL、LB和LD分别为压人料、炉壁和炉底的汉语拼音首字母。4技术要求
4.1产品的理化指标应符合表1的规定。4.2产品在17℃～25℃下固化时间为2h～24h。5试验方法
5.1耐火度的检验按YB/T5199—1993进行，1200℃×3h烧后取样。5.2加热永久线变化的检验按YB/T5203—1993进行。5.3体积密度的检验按YB/T5200—1993进行。YB/T4153—2006

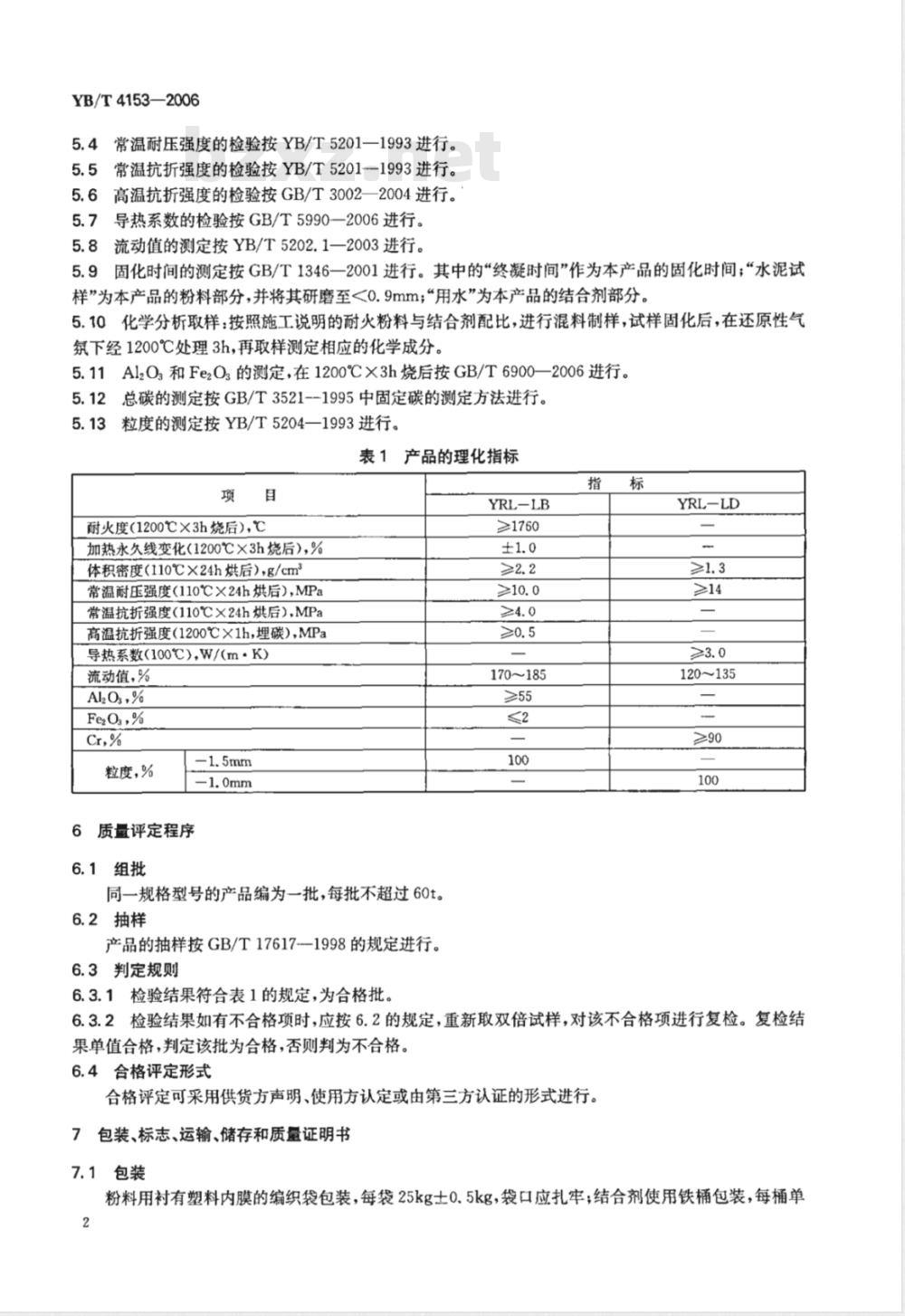

常温耐压强度的检验按YB/T5201—1993进行。5.4
常温抗折强度的检验按YB/T5201--1993进行。5.5
5.6高温抗折强度的检验按GB/T3002—2004进行。5.7导热系数的检验按GB/T5990—2006进行。5.8流动值的测定按YB/T5202.1—2003进行。5.9固化时间的测定按GB/T1346一2001进行。其中的“终凝时间”作为本产品的固化时间；“水泥试样”为本产品的粉料部分，并将其研磨至<0.9mm；“用水”为本产品的结合剂部分。5.10化学分析取样：按照施工说明的耐火粉料与结合剂配比，进行混料制样，试样固化后，在还原性气氛下经1200℃处理3h，再取样测定相应的化学成分。5.11Al,03和Fe203的测定，在1200℃X×3h烧后按GB/T6900—2006进行。5.12
总碳的测定按GB/T3521--1995中固定碳的测定方法进行。粒度的测定按YB/T5204—1993进行。表1产品的理化指标
耐火度(1200℃×3h烧后），℃
加热永久线变化(1200℃×3h烧后），%体积密度（110℃×24h烘后），g/cm常温耐压强度(110℃×24h烘后），MPa常温抗折强度（110℃×24h烘后），MPa高温抗折强度（1200℃×1h，埋碳），MPa导热系数(100℃)，W/(m·K)
流动值，%
AlO3，%
Fe2O3，%
粒度，%
质量评定程序
同一规格型号的产品编为一批，每批不超过60t。6.2抽样
产品的抽样按GB/T17617--1998的规定进行。6.3判定规则
6.3.1检验结果符合表1的规定，为合格批。YRL-LB
≥1760
170~185
YRL-LD
120~135
6.3.2检验结果如有不合格项时，应按6.2的规定，重新取双倍试样，对该不合格项进行复检。复检结果单值合格，判定该批为合格，否则判为不合格。6.4合格评定形式
合格评定可采用供货方声明、使用方认定或由第三方认证的形式进行。包装、标志、运输、储存和质量证明书7.1包装
粉料用衬有塑料内膜的编织袋包装，每袋25kg士0.5kg，袋口应扎牢；结合剂使用铁桶包装，每桶单2

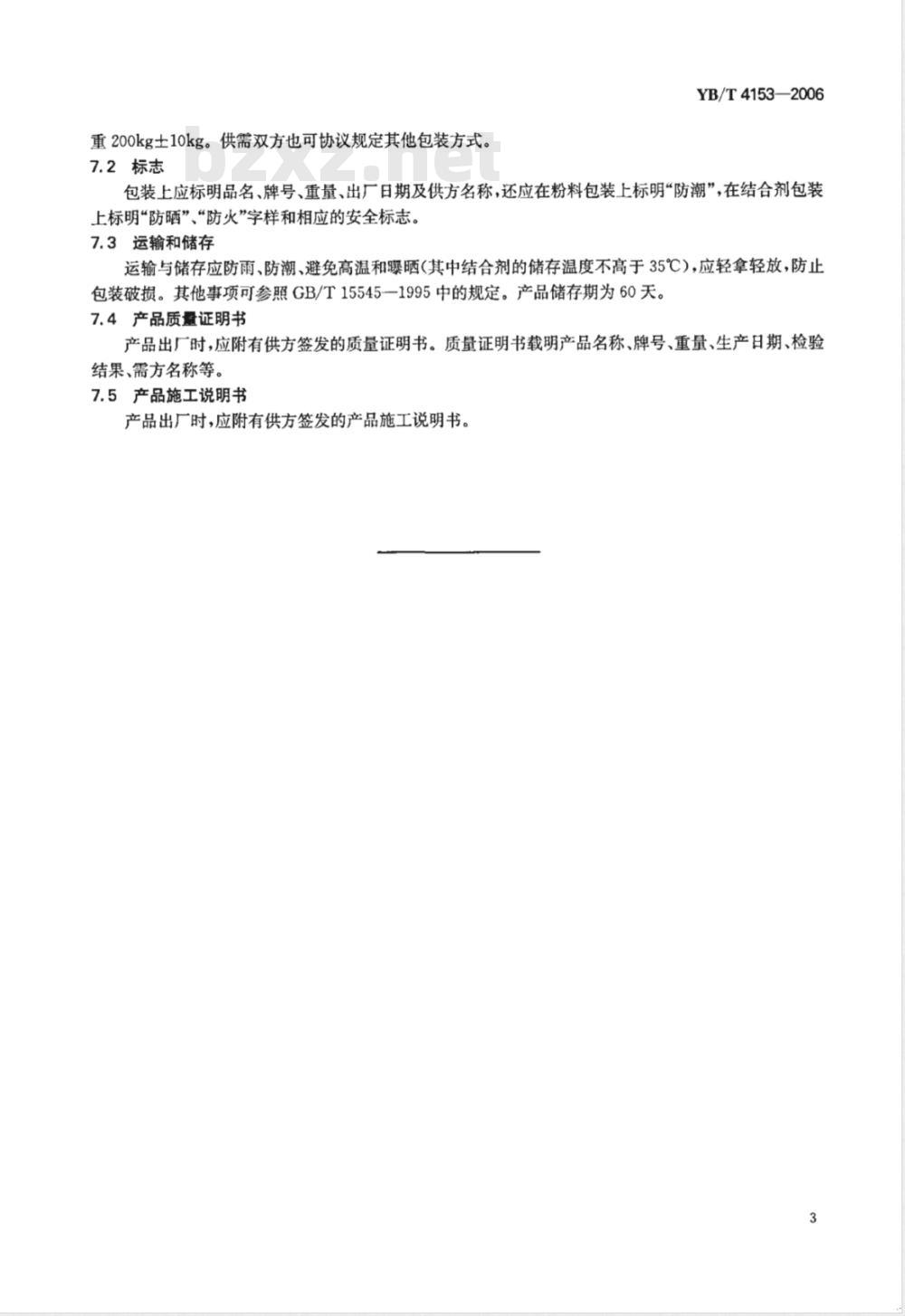

重200kg土10kg。供需双方也可协议规定其他包装方式。7.2标志
YB/T4153—2006
包装上应标明品名、牌号、重量、出厂日期及供方名称，还应在粉料包装上标明“防潮”，在结合剂包装上标明“防晒”、“防火”字样和相应的安全标志。7.3运输和储存
运输与储存应防雨、防潮、避免高温和骤晒（其中结合剂的储存温度不高于35℃），应轻拿轻放，防止包装破损。其他事项可参照GB/T15545一1995中的规定。产品储存期为60天。7.4产品质量证明书
产品出厂时，应附有供方签发的质量证明书。质量证明书载明产品名称、牌号、重量、生产日期、检验结果、需方名称等。
5产品施工说明书
产品出厂时，应附有供方签发的产品施工说明书。3
中华人民共和国黑色冶金
行业标准
高炉用非水系压入料
YB/T4153—2006
治金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
北京兴华印刷厂印刷
各地新华书店经销
开本880×1230
印张0.5
字数12千字
2006年10月第一版
2006年10月第一次印刷
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
