- GB/T 7095.4-2008 漆包铜扁绕组线 第4部分:180级聚酯亚胺漆包铜扁线

【国家标准(GB)】 漆包铜扁绕组线 第4部分:180级聚酯亚胺漆包铜扁线
本网站 发布时间:
2024-06-25 04:15:33
- GB/T7095.4-2008
- 现行
标准号:
GB/T 7095.4-2008
标准名称:
漆包铜扁绕组线 第4部分:180级聚酯亚胺漆包铜扁线
标准类别:
国家标准(GB)
标准状态:
现行-
发布日期:
2008-06-13 -
实施日期:
2009-03-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
427.98 KB
替代情况:
替代GB/T 7095.4-1995采标情况:
IDT IEC 60317-28:1990

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
GB/T 7095的本部分规定了180级以聚酯亚胺树脂为基的单涂层漆包铜扁绕组线的要求。如能保留原树脂的化学特性并满足对漆包线规定的所有要求,则该树脂可以改性。 本部分适用的导体标称尺寸范围为: ——宽边尺寸:最小2.00mm,最大16.00mm; ——窄边尺寸:最小0.80mm,最大5.60mm。本部分包括1级和2级漆膜厚度漆包铜扁线,并适用于导体的全部规格范围。 GB/T 7095.4-2008 漆包铜扁绕组线 第4部分:180级聚酯亚胺漆包铜扁线 GB/T7095.4-2008

部分标准内容:

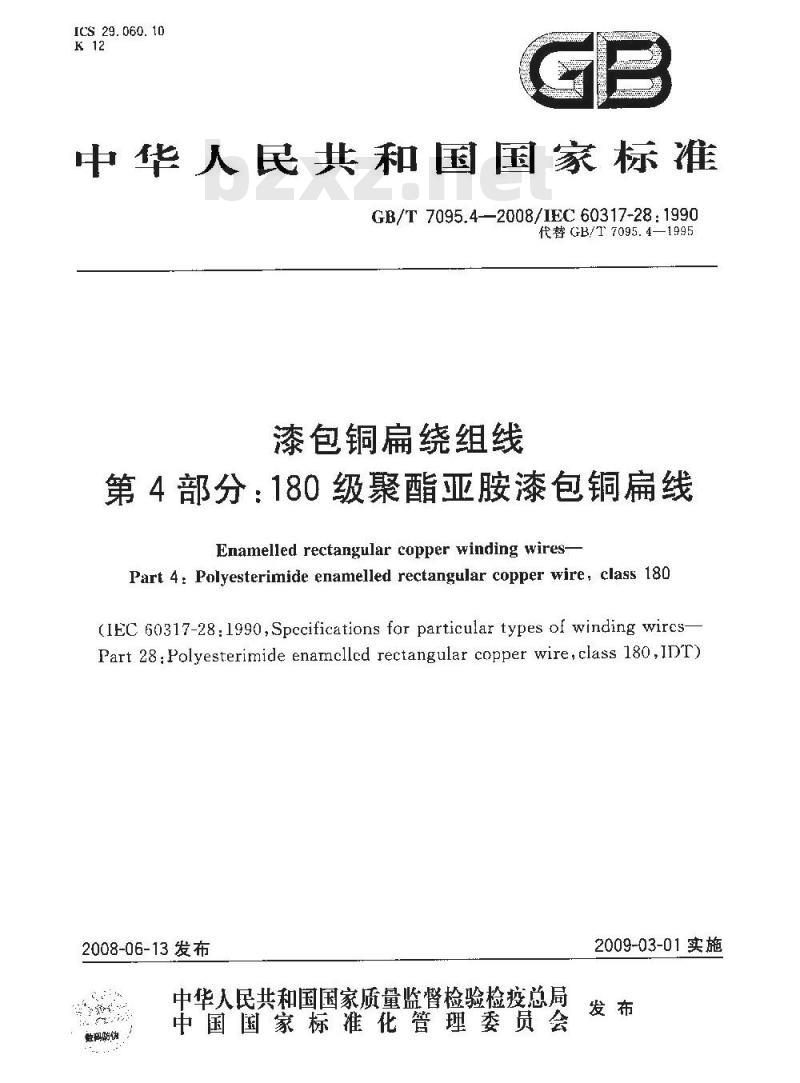

ICS 29. 060. 10
中华人民共和国国家标准
GB/T 7095.4—2008/1EC 60317-28 : 1990代替GB/T7095.4—1995
漆包铜扁绕组线
第4部分:180级聚酯亚胺漆包铜扁线Enamelled rectangular copper winding wires-Part 4: Polyesterimide enamelled rectangular copper wire, class 180(IEC 60317-28:1990,Spccifications for particular types of winding wircs-Part 28: Polyesterimide enamcllcd rectangular copper wire,class 180,IDT)2008-06-13发布
中华入民共和国国家质量监督检验检疫总局胶码防张
中国国家标准化管理委员会
2009-03-01实施

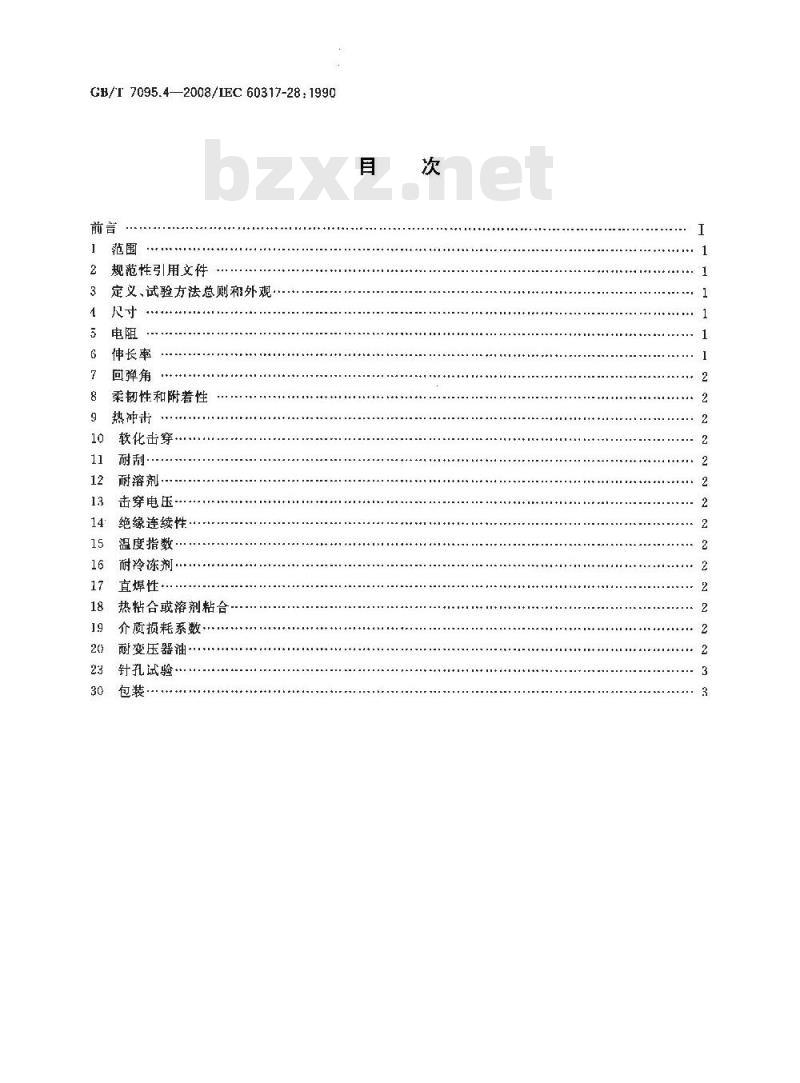

GB/T 7095.4—2008/IEC 60317-28:1990前言
规范性引用文件
定义、试验方法总则和外观·
伸长率
回弹角
柔韧性和附着性
热冲击
软化击穿
耐刮·
耐溶剂
击穿电压
绝缘连续性,
温度指数
耐冷冻剂
直焊性·
热粘合或溶剂粘合
介质损耗系数
耐变压器油
针孔试验

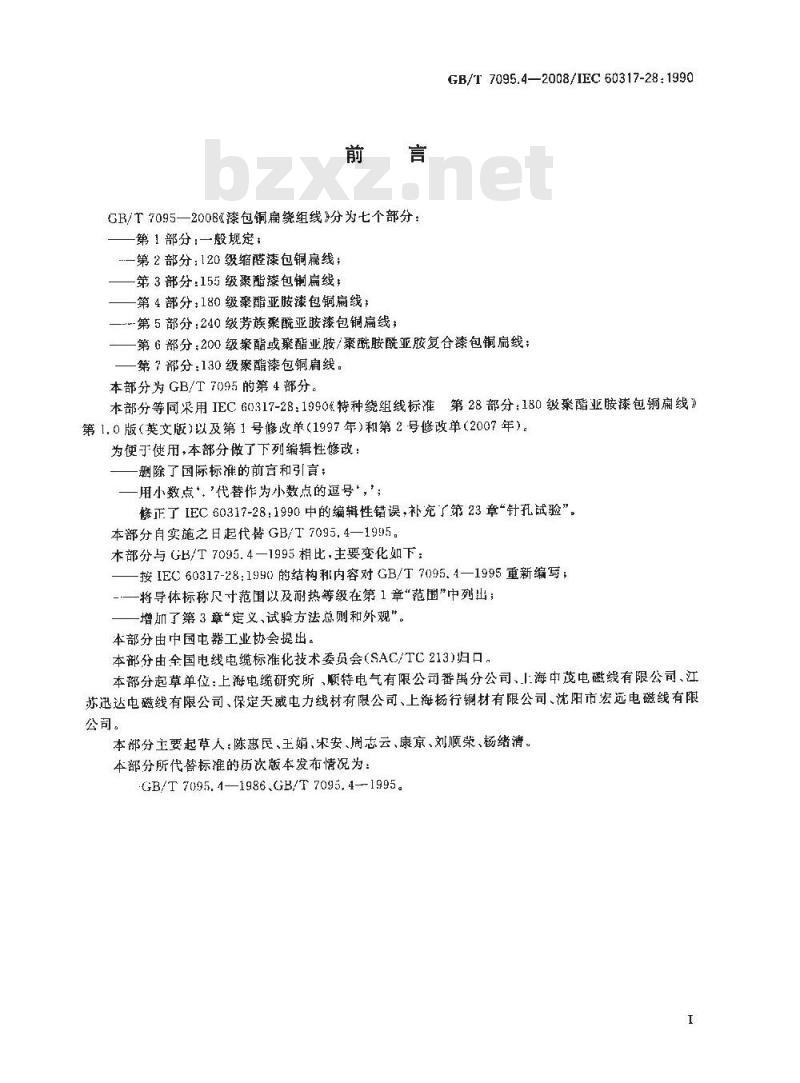

GB/T7095—2008漆包铜扁绕组线》分为七个部分:-第1部分:一般规定,
—第2部分:120级缩醛漆包铜扁线;第3部分:155级聚酯漆包销扁线:第4部分:180级聚酯亚胺漆包铜扁线;—-第5部分:240级芳族桑酰亚胺漆包铜扁线;GB/T 7095.4—2008/IEC 60317-28:1990第G部分:200级聚酯或聚酯业胺/聚酰胺酰亚胺复合漆包铜扁线:第7部分:130级聚酯漆包铜扁线本部分为GB/T7095的第4部分。
本部分等同采用IEC60317-28:1990特种绕组线标准第28部分:180级聚酯亚胺漆包铜扁线》第1.0版(英文版)以及第1号修政单(1997年)和第2号修改单(2007年)。为便了使用,本部分做了下列编辑性修改:删除了国际标准的前言和引言:用小数点,代替作为小数点的逗号”,;修正了IEC60317-28:1990中的编辑性错误,补充了第23章“针孔战验”。本部分自实施之日起代替GB/T7095.4—1995。本部分与GB/T7095.4—1995相比,主要变化如下:按IEC60317-28:1990的结构租内容对GB/T7095.4—1995重新编写;.一将导体标称尺寸范围以及耐热等级在第1章“范”中列出;-增加了第3章“定义、试验方法总则和外观\。本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会(SAC/TC213)归口。本部分起草单位:上海电缆研究所、顺特电气有限公司番禹分公司、1海中茂电磁线有限公司、江苏迅达电磁线有限公司、保定天威电力线材有限公司、上海杨行铜材有限公司、沈阳市宏远电磁线有限公司。
本部分主要起草人:陈惠民、王娟、宋安、周志云、康京、刘顺荣、杨绪清。本部分所代替标准的历次版本发布情况为:GB/T 7095.1—1986.GB/T 7095,4--1995。I

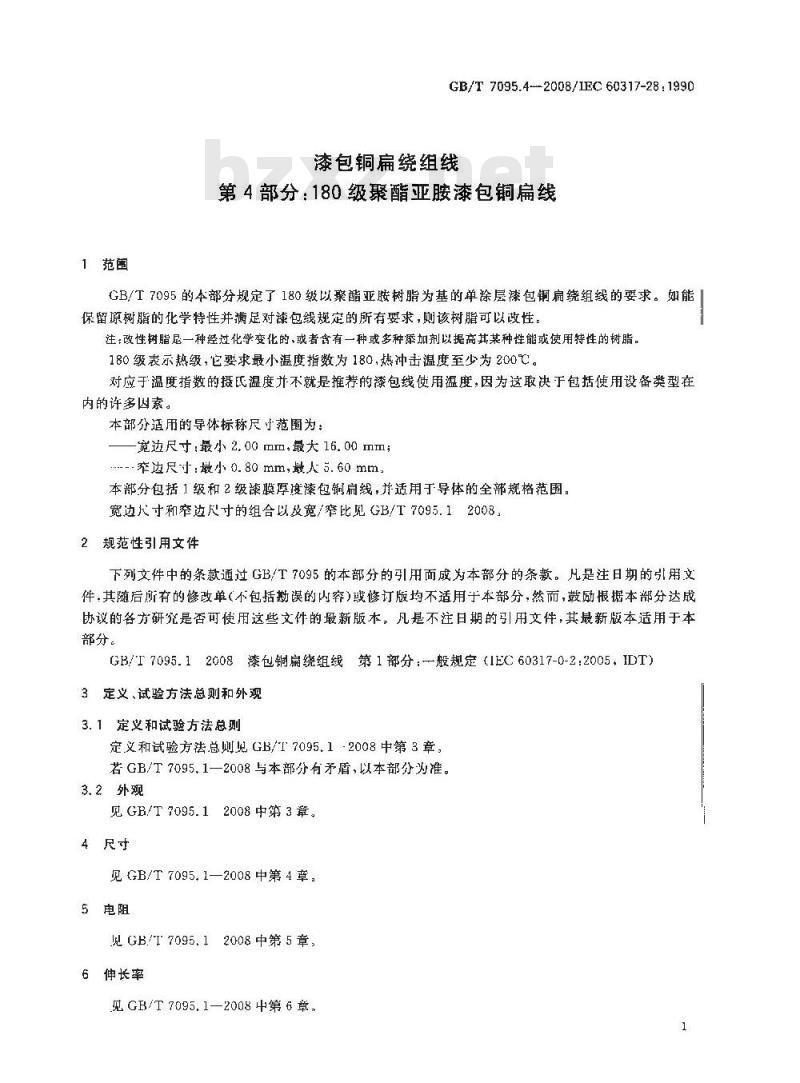

1范国
GB/T 7095.4--2008/IEC 60317-28:1990漆包铜扁绕组线
第4部分:180级聚酯亚胺漆包铜扁线GB/T7095的本部分现定了180级以聚酯亚腰树脂为基的单亲层漆包铜肩绕组线的要求。如能保留原树脂的化学特性并满足对漆包线规定的所有要求,则该树脂可以改性。注;改性树脂尾一种经过化学变化的,或者食有一种或多种臻加剂以提高其某种性能或使用特性的树脂。180级表示热级,它要求最小温度指数为180,热冲击温度至少为200℃。对应于温度指数的摄氏温度并不就是推荐的漆包线使用温度,因为这取决于包括使用设备类型在内的许多因素。
本部分适用的导体标称尺寸范圃为:宽边尺寸:最小2.00mm,最大16.00mm-窄边尺寸:最小0.80mm,最人5.60mm.本部分包括1级和2级漆膜厚度漆包铜扇线,并适用于导体的全部规格范围。宽边尺寸和窄边尺寸的组合以皮宽/窄比见GB/T7095.12008,2规范性引用文件
下列文件中的条款通过GB/T7095的本部分的引用而成为本部分的条款。凡是注日期的引用文件:其随后所有的修改单(不包括勘误的内睿)或修订版均不适用于本部分,然而,鼓励恨据本部分达成协议的各方研究是否可使用这些文件的最新版本,凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T7095.12008漆包铜扇绕组线第1部分:—般规定(IEC60317-0-2:2005,IDT)3定义、试验方法总则和外观
3.1定义和试验方法总则
定义和试验方法总则见GB/T7095,1-2008中第3章,若GB/T7095.1—2008与本部分有矛盾,以本部分为准。3.2外观
见 GB/T 7095.1 2008中第3章。4尺寸
见GB/T7095.1—2008中第4章,
5电阻
见GB/T7095.12008中第5章
6伸长率
见 GB/T 7095. 1一2008 中第 6 章,1

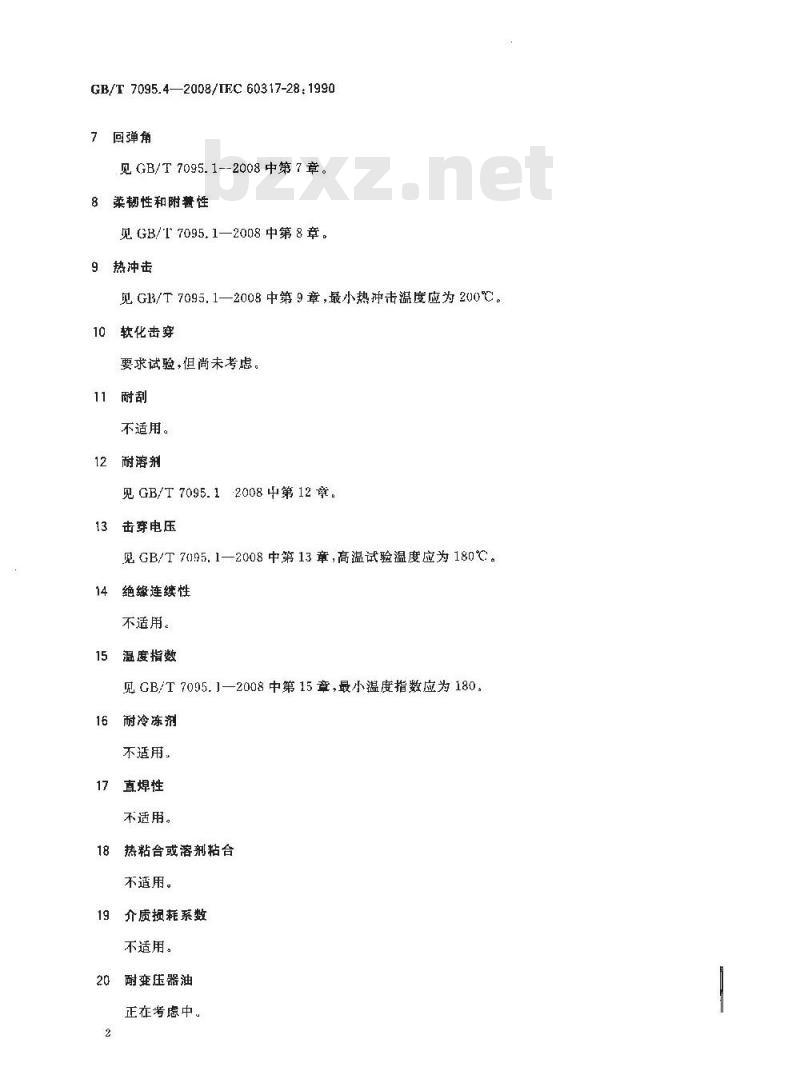

GB/T7095.4—2008/TEC60317-28:19907回弹角
见GB/T7095.1--2008中第7章。
柔韧性和附馨性
见GB/T7095.1—2008中第8章。
9热冲击
见G1/T7095.1—2008中第9章,最小热冲击温度应为200。10软化击穿
要求试验,但尚未考虑。
11耐刮
不适用。
耐溶剂
见GB/T7095.12008中第12章。
击穿电压
见GB/T7095.1—2008中第13章,高温试验温度应为180℃。绝缘连续性
不适用。此内容来自标准下载网
温度指数
见GB/T7095.1—2008中第15章,最小温度指数应为180。6耐冷冻剂
不适用。
直焊性
不适用。
18热粘合或溶剂粘合
不适用。
介质损耗系数
不适用。
20耐变压器油
正在考虑中。
针孔试验
正在考虑中。
见GB,T 7095.1—2008 中第 30章。GB/T 7095.4---2008/IEC 60317-28 : 1990GB/T 7095. 4-2008
中华人民共和国
国家标准
漆包铜扁绕组线
第4部分:180级聚酯亚胺漆包铜扁线GB/T 7095.42008/IEC 60317-28:1990*
中国标堆出版社出版发行
北京复兴门外三里河北街16号
邮政编码:100045
网址 spe.net. cn
电话:6852394668517548
中国标准出版杜秦皇岛印刷厂印刷各地新华书店经销
开本 880×1230 1/16
印张0.5字数9千字
2008年9月第--版2008年9月第一次印刷*
书号:155066-1-33034
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话:(010)68533533
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
