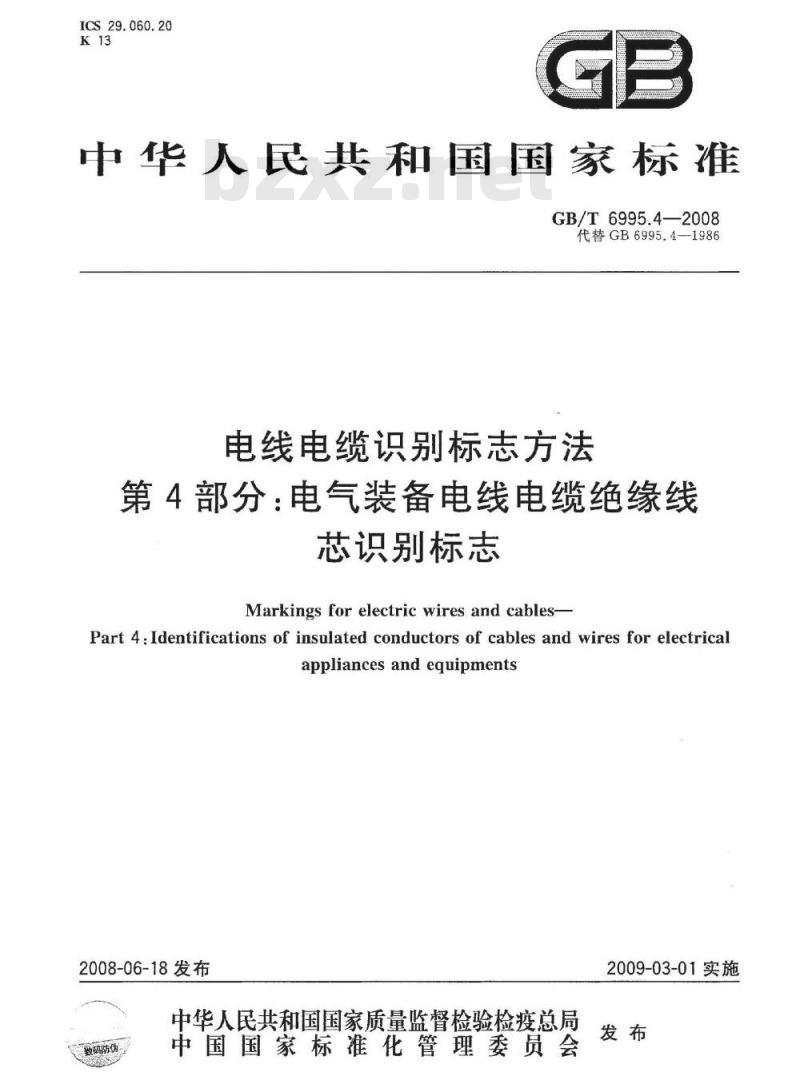

【国家标准(GB)】 电线电缆识别标志方法 第4部分: 电气装备电线电缆绝缘线芯识别标志

ICS29.060.20
中华人民共和国国家标准
GB/T6995.4—2008
代替GB6995.4—1986
电线电缆识别标志方法
第4部分：电气装备电线电缆绝缘线芯识别标志
Markingsforelectricwiresand cables-Part 4:Identifications of insulated conductors of cables and wires for electricalappliances and equipments
2008-06-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-03-01实施

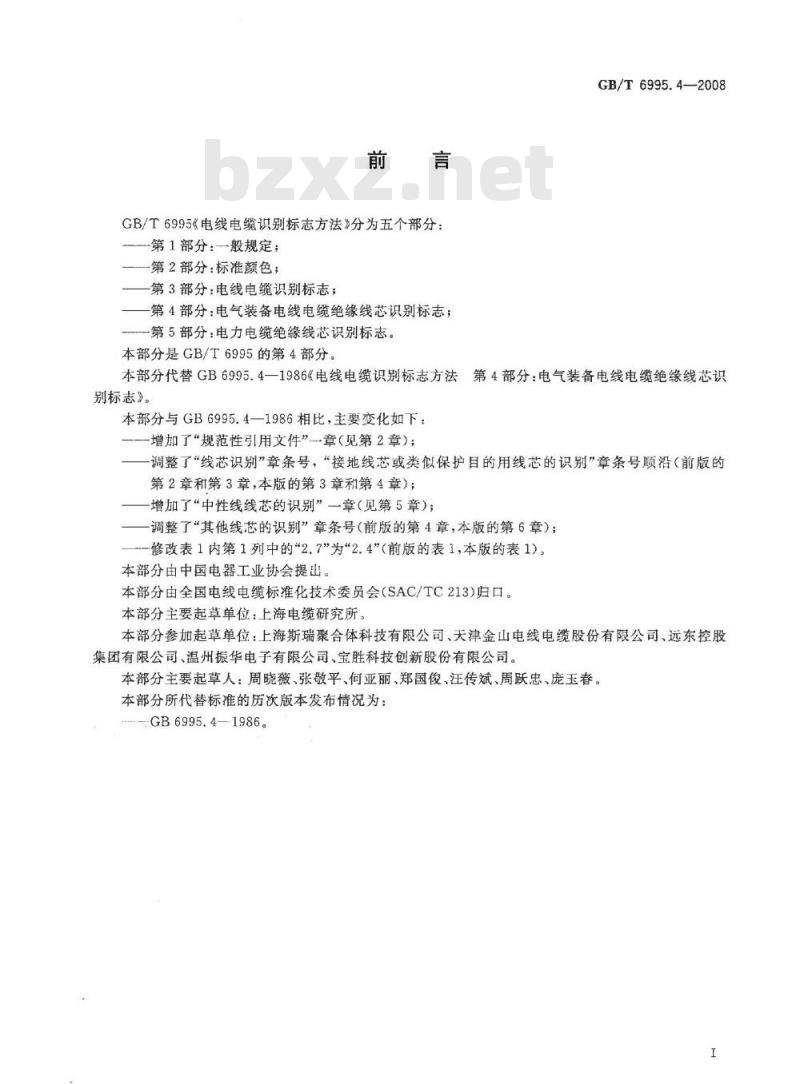

GB/T6995《电线电缆识别标志方法》分为五个部分：第1部分：一般规定；
第2部分：标准颜色；
第3部分：电线电缆识别标志；
-第4部分：电气装备电线电缆绝缘线芯识别标志；一第5部分：电力电缆绝缘线芯识别标志。本部分是GB/T6995的第4部分。
GB/T6995.4—2008
本部分代替GB6995.4一1986《电线电缆识别标志方法第4部分：电气装备电线电缆绝缘线芯识别标志》。
本部分与GB6995.4一1986相比，主要变化如下：增加了“规范性引用文件”一章（见第2章）；调整了“线芯识别”章条号，“接地线芯或类似保护目的用线芯的识别”章条号顺沿（前版的第2章和第3章，本版的第3章和第4章）；增加了“中性线线芯的识别”一章（见第5章）；调整了“其他线芯的识别”章条号（前版的第4章，本版的第6章）；一修改表1内第1列中的“2.7”为“2.4”（前版的表1,本版的表1）。本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213)归口。本部分主要起草单位：上海电缆研究所，本部分参加起草单位：上海斯瑞聚合体科技有限公司、天津金山电线电缆股份有限公司、远东控股集团有限公司、温州振华电子有限公司、宝胜科技创新股份有限公司。本部分主要起草人：周晓薇、张敬平、何亚丽、郑国俊、汪传斌、周跃忠、庞玉春。本部分所代替标准的历次版本发布情况为：-GB6995.4—1986。

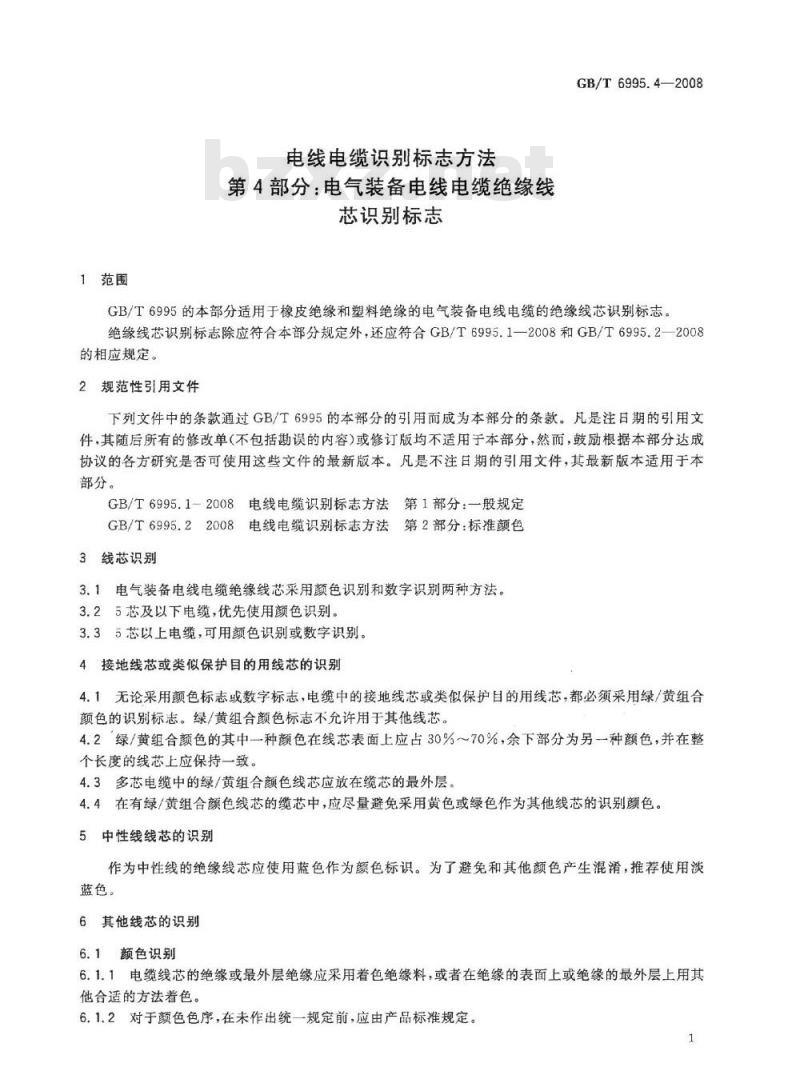

1范围
电线电缆识别标志方法
第4部分：电气装备电线电缆绝缘线芯识别标志
GB/T6995.4—2008
GB/T6995的本部分适用于橡皮绝缘和塑料绝缘的电气装备电线电缆的绝缘线芯识别标志。绝缘线芯识别标志除应符合本部分规定外，还应符合GB/T6995.1—2008和GB/T6995.2—2008的相应规定。
2规范性引用文件
下列文件中的条款通过GB/T6995的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T6995.1-2008电线电缆识别标志方法第1部分：一般规定GB/T6995.22008电线电缆识别标志方法第2部分：标准颜色3线芯识别
3.1电气装备电线电缆绝缘线芯采用颜色识别和数字识别两种方法。3.25芯及以下电缆，优先使用颜色识别。3.35芯以上电缆，可用颜额色识别或数字识别。4接地线芯或类似保护目的用线芯的识别4.1无论采用颜色标志或数字标志，电缆中的接地线芯或类似保护目的用线芯，都必须采用绿/黄组合颜色的识别标志。绿/黄组合颜色标志不允许用于其他线芯。4.2绿/黄组合颜色的其中一种颜色在线芯表面上应占30%～70%，余下部分为另一种颜色，并在整个长度的线芯上应保持一致。
4.3多芯电缆中的绿/黄组合颜色线芯应放在缆芯的最外层4.4在有绿/黄组合颜色线芯的缆芯中，应尽量避免采用黄色或绿色作为其他线芯的识别颜色。5中性线线芯的识别
作为中性线的绝缘线芯应使用蓝色作为颜额色标识。为了避免和其他颜色产生混淆，推荐使用淡蓝色。
6其他线芯的识别
6.1颜色识别
6.1.1电缆线芯的绝缘或最外层绝缘应采用着色绝缘料，或者在绝缘的表面上或绝缘的最外层上用其他合适的方法着色。
6.1.2对于颜色色序，在未作出统一规定前，应由产品标准规定，1
GB/T6995.4—2008
6.2数字识别
6.2.1一般要求
6.2.1.1除另有规定外，线芯的绝缘应是同一种颜色。6.2.1.2数字应采用阿拉伯数字，印刷在绝缘线芯表面上。所有识别数字应具有相同颜色，并与绝缘的颜色一定要有明显的不同。

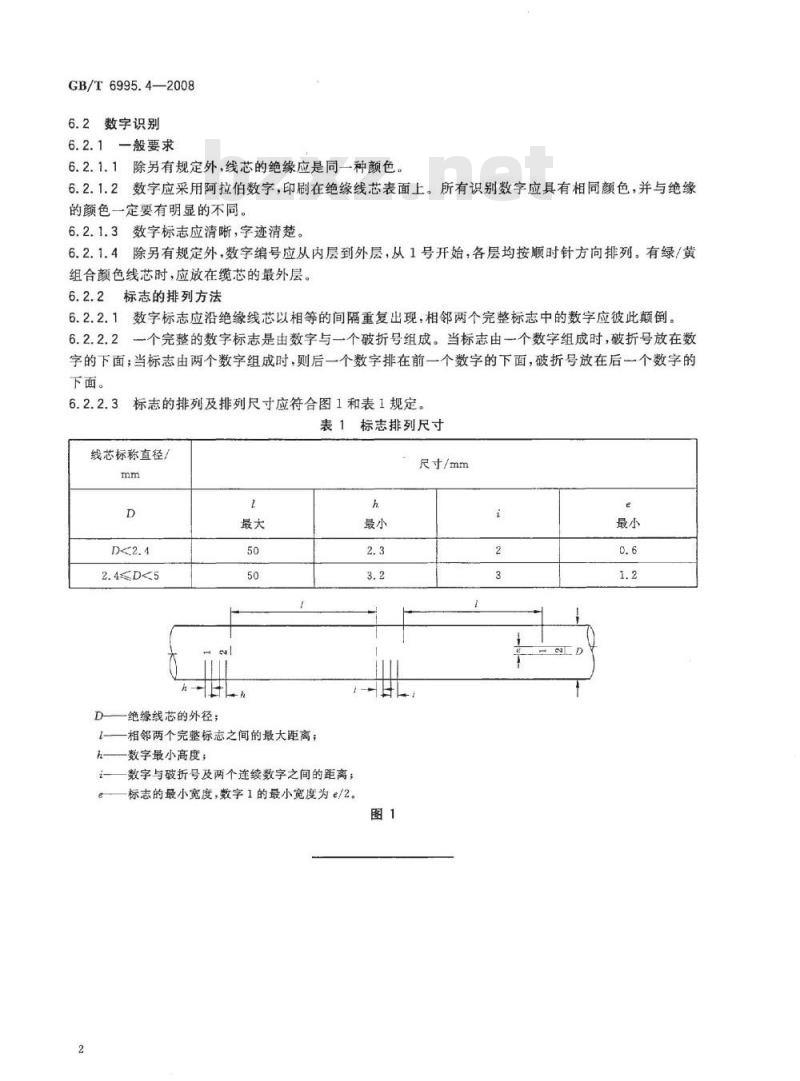

6.2.1.3数字标志应清晰，字迹清楚。6.2.1.4除另有规定外，数字编号应从内层到外层，从1号开始，各层均按顺时针方向排列。有绿/黄组合颜色线芯时，应放在缆芯的最外层。6.2.2标志的排列方法
6.2.2.1数字标志应沿绝缘线芯以相等的间隔重复出现，相邻两个完整标志中的数字应彼此颠倒。6.2.2.2一个完整的数字标志是由数字与一个破折号组成。当标志由一个数字组成时，破折号放在数字的下面；当标志由两个数字组成时，则后一个数字排在前一个数字的下面，破折号放在后一个数字的下面。
标志的排列及排列尺寸应符合图1和表1规定。表1标志排列尺寸
线芯标称直径/免费标准bzxz.net
2.4≤D<5
D——绝缘线芯的外径；
[-相邻两个完整标志之间的最大距离；h——数字最小高度；
——数字与破折号及两个连续数字之间的距离；标志的最小宽度，数字1的最小宽度为e/2。2
尺寸/mm
