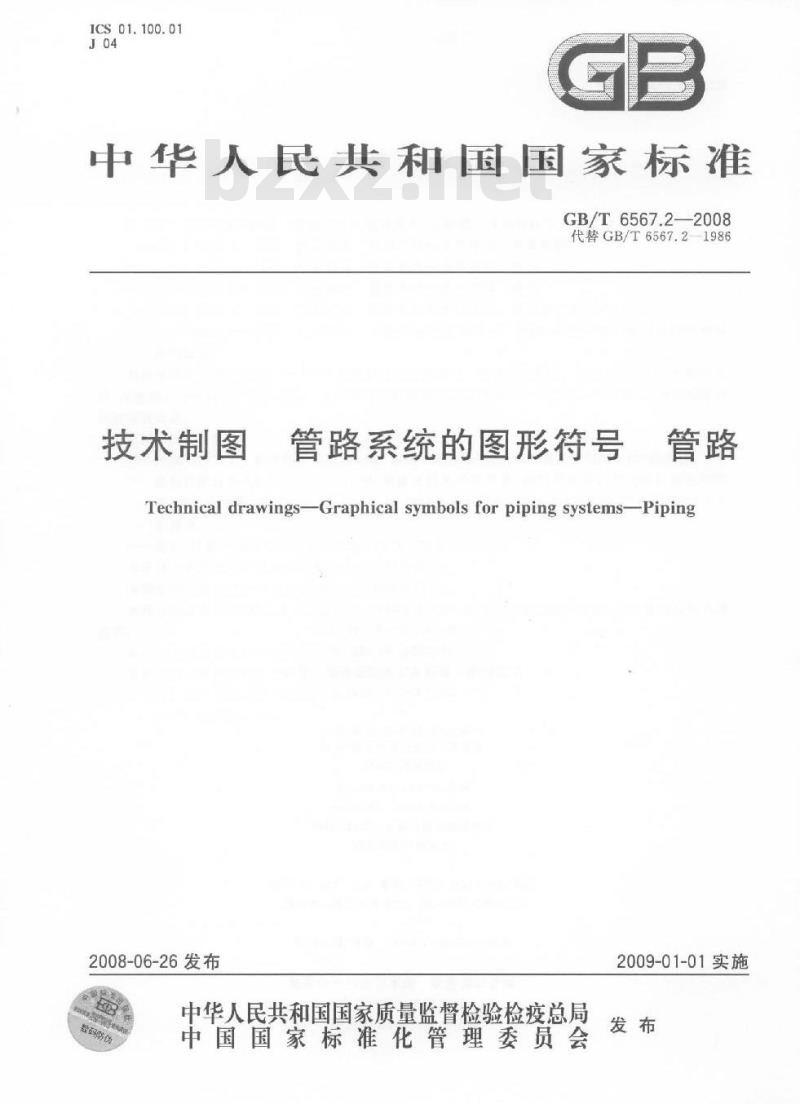

【国家标准(GB)】 技术制图 管路系统的图形符号 管路

ICS01.100.01
中华人民共和国国家标准
GB/T6567.2—2008
代替GB/T6567.2-1986
技术制图
管路系统的图形符号
Technical drawings-Graphical symbols for piping systems-Piping2008-06-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施
GB/T6567.2-2008

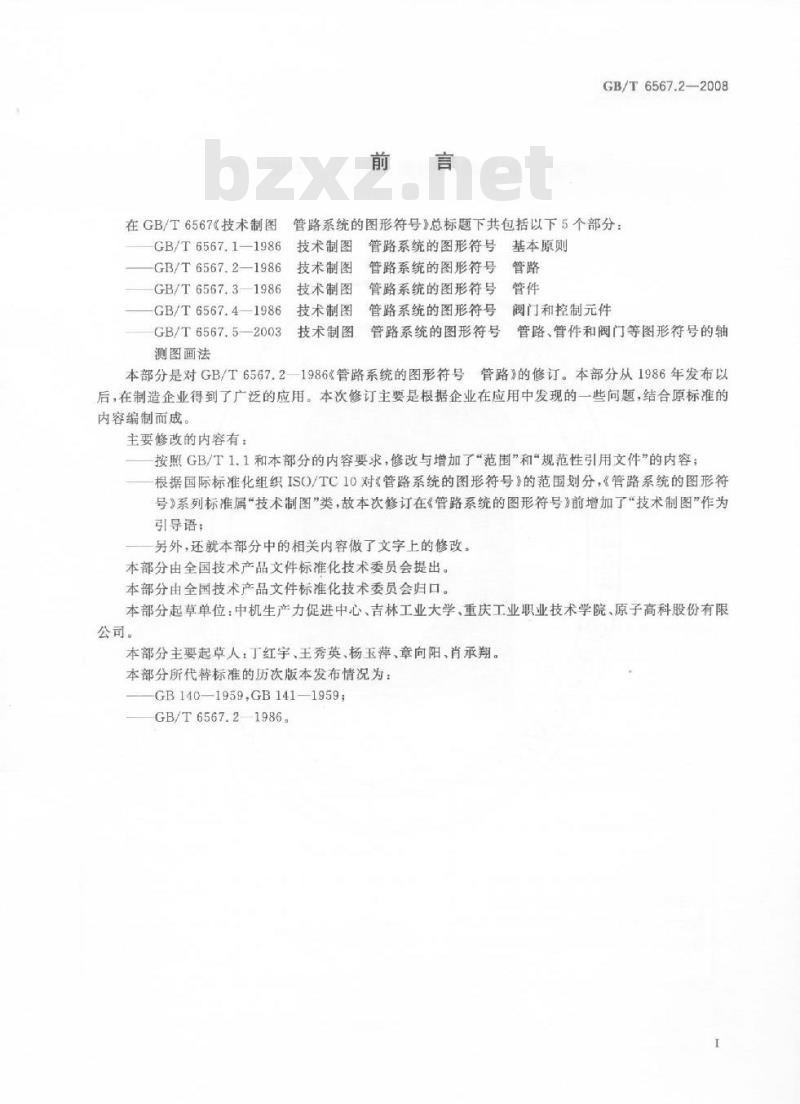

在GB/T6567《技术制图
管路系统的图形符号》总标题下共包括以下5个部分：GB/T6567.1—1986wwW.bzxz.Net
GB/T6567.2—1986
GB/T6567.3—1986
GB/T6567.4—1986
GB/T6567.5—2003
测图画法
技术制图
技术制图
技术制图
技术制图
技术制图
管路系统的图形符号基本原则
管路系统的图形符号
管路系统的图形符号
管路系统的图形符号
管路系统的图形符号
阀门和控制元件
管路、管件和阀门等图形符号的轴本部分是对GB/T6567.2—1986《管路系统的图形符号管路》的修订。本部分从1986年发布以后，在制造企业得到了广泛的应用。本次修订主要是根据企业在应用中发现的一些问题，结合原标准的内容编制而成。
主要修改的内容有：
按照GB/T1.1和本部分的内容要求，修改与增加了“范围”和“规范性引用文件”的内容；根据国际标准化组织ISO/TC10对《管路系统的图形符号》的范围划分，《管路系统的图形符号》系列标准属“技术制图”类，故本次修订在《管路系统的图形符号》前增加了“技术制图”作为引导语；
另外，还就本部分中的相关内容做了文学上的修改。本部分由全国技术产品文件标准化技术委员会提出。本部分由全国技术产品文件标准化技术委员会归口。本部分起草单位：中机生产力促进中心、吉林工业大学、重庆工业职业技术学院、原子高科股份有限公司。
本部分主要起草人：丁红宇、王秀英、杨玉萍、章向阳、肖承翔。本部分所代替标准的历次版本发布情况为：GB140—1959,GB141-1959;
GB/T6567.21986。
1范围
技术制图
管路系统的图形符号
GB/T6567的本部分规定了管路系统中常用管路的图形符号。本部分适用于管路图形符号在管路系统中的表示。2规范性引用文件
GB/T6567.2—2008
下列文件中的条款通道CB/T6067的本部分的引用而成数本部分的条款。凡是注日期的引用文件，其随后所有的修改单不勘误的内容）或修订版均不适用本部分然而，鼓励根据本部分达成协议的各方研究是否前用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T6567.
GB/T4458
3管路
技术制图
机械制图
可见管
不可见冒
假想管路
方法三
挠性管、软管
保护管
管路系统的图形行号基本原则
尽寸注法
方法一：
符号表示图群上管路与有关剖切平相对位置。介质的状态、类别和性面的味
质用肤
规定的代号注在管路符号上方或中断处表示，必要时应在图样上加注图例说明
1）方法一和方法二应尽量避免在同一图样上同时使用。方法
符号表示介质的状态、类别和性质，并威在图样上
上加注图例说明。如不够用
时，可按符号的规律进行派生或另行补茶
起保护管路的作用，使其不受撞击、防止介质污染绝缘等，可在被保护管路的全部或局部上用该符号表示或省去符号仅用文字说明
GB/T6567.2—2008

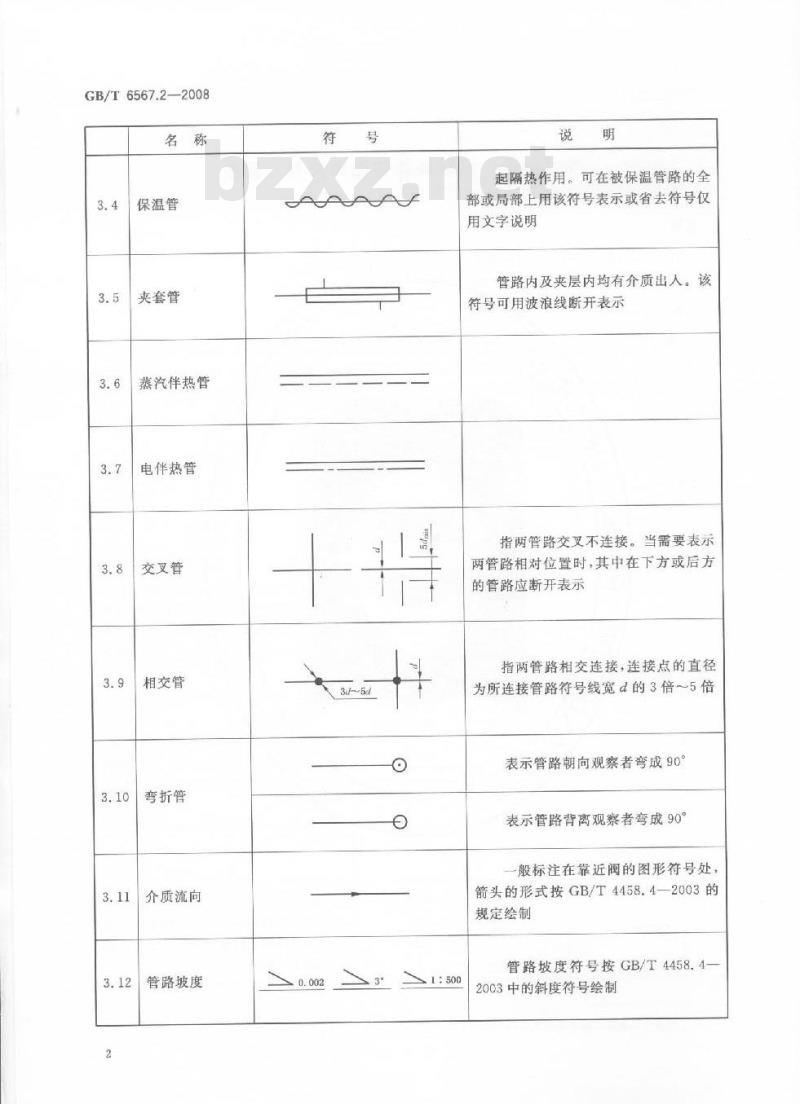

保温管
夹套管
蒸汽伴热管
电伴热管
交叉管
相交管
弯折管
介质流向
管路坡度
起隔热作用。可在被保温管路的全部或局部上用该符号表示或省去符号仅用文字说明
管路内及夹层内均有介质出入。该符号可用波浪线断开表示
指两管路交叉不连接。当需要表示两管路相对位置时，其中在下方或后方的管路应断开表示
指两管路相交连接，连接点的直径为所连接管路符号线宽d的3倍～5倍表示管路朝向观察者弯成90°
表示管路背离观察者弯成90°
般标注在靠近阀的图形符号处，箭头的形式按GB/T4458.4—2003的规定绘制
管路坡度符号按GB/T4458.4-
2003中的斜度符号绘制

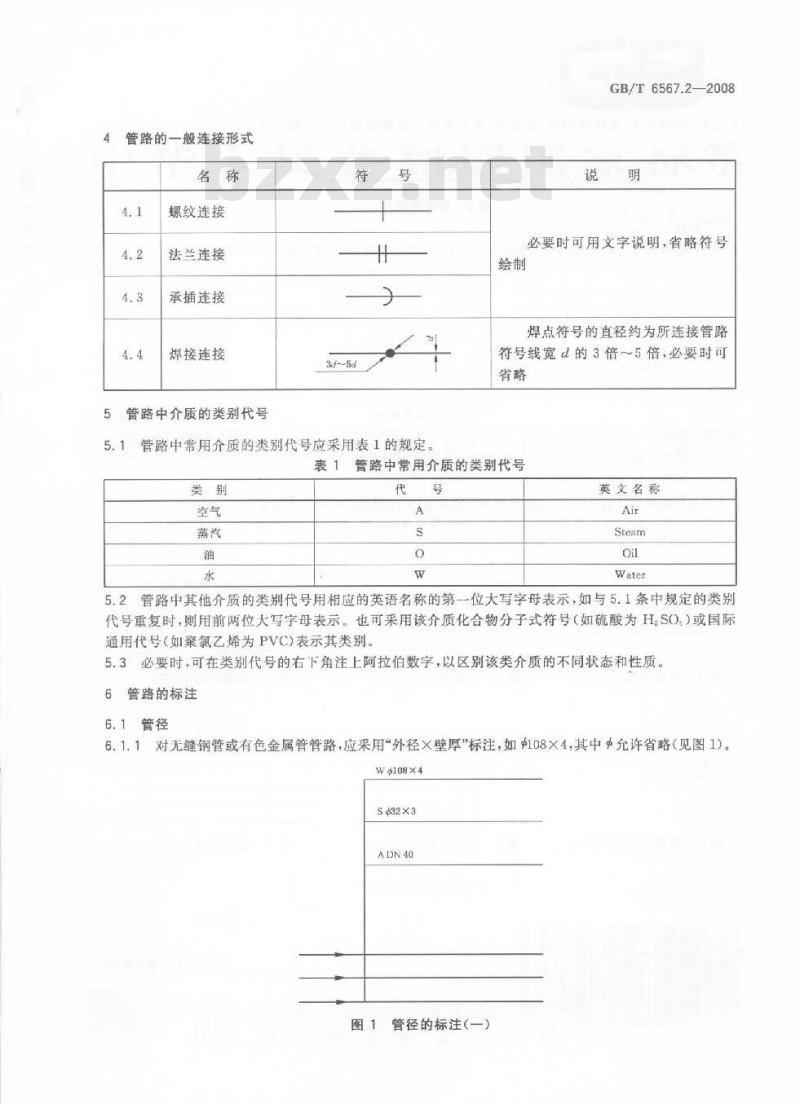

管路的一般连接形式
螺纹连接
法兰连接
承插连接
焊接连接
管路中介质的类别代号
管路中常用介质的类别代号应采用表1的规定5.1
GB/T6567.2—2008
必要时可用文字说明，省略符号绘制
焊点符号的直径约为所连接管路符号线宽d的3倍～5倍，必要时可省略
表1管路中常用介质的类别代号
英文名称
5.2管路中其他介质的类别代号用相应的英语名称的第一位大写字母表示，如与5.1条中规定的类别代号重复时，则用前两位大写字母表示。也可采用该介质化合物分子式符号（如硫酸为HSO）或国际通用代号（如聚氯乙烯为PVC)表示其类别。5.3必要时，可在类别代号的右下角注上阿拉伯数字，以区别该类介质的不同状态和性质。6管路的标注
6.1管径
6.1.1对无缝钢管或有色金属管管路，应采用“外径×壁厚标注，如108×4，其中中允许省略（见图1)。W$108X4
S432×3
管径的标注（一）
GB/T6567.2—2008
6.1.2对输送水、煤气的钢管、铸铁管、塑料管等其他管路应采用公称通径“DN”标注，如图1、图2所示。
管径的标注（二）
6.2标高
6.2.1标高符号一般采用图3a)的形式。当注写位置不够时，也可采用图3b）的形式h约为3.5mm~5mmd-h
6.2.2标高的单位律为m。
图3标高符号
6.2.3管路一般注管中心的标高。必要时，也可注管底的标高。b)
6.2.4标高一般注至小数点后二位。6.2.5零点标高注成士0.00，正标高前可不加正号（+），但负标高前必须加注负号（-）6.2.6标高一般应标注在管路的起始点、未端、转弯及交点处，如图4～图8所示。如需同时表示儿个不同的标高时，可按图9的方式标注。5.50
图4标高的标注（一）
图7标高的标注（四）
GB/T6567.2-2008
图5标高的标注（二）
图8标高的标注（五）
图6标高的标注（三）
图9标高的标注（六）
版权专有侵权必究
书号：155066·1-33441
定价：
