【国家标准(GB)】 技术制图 管路系统的图形符号 基本原则

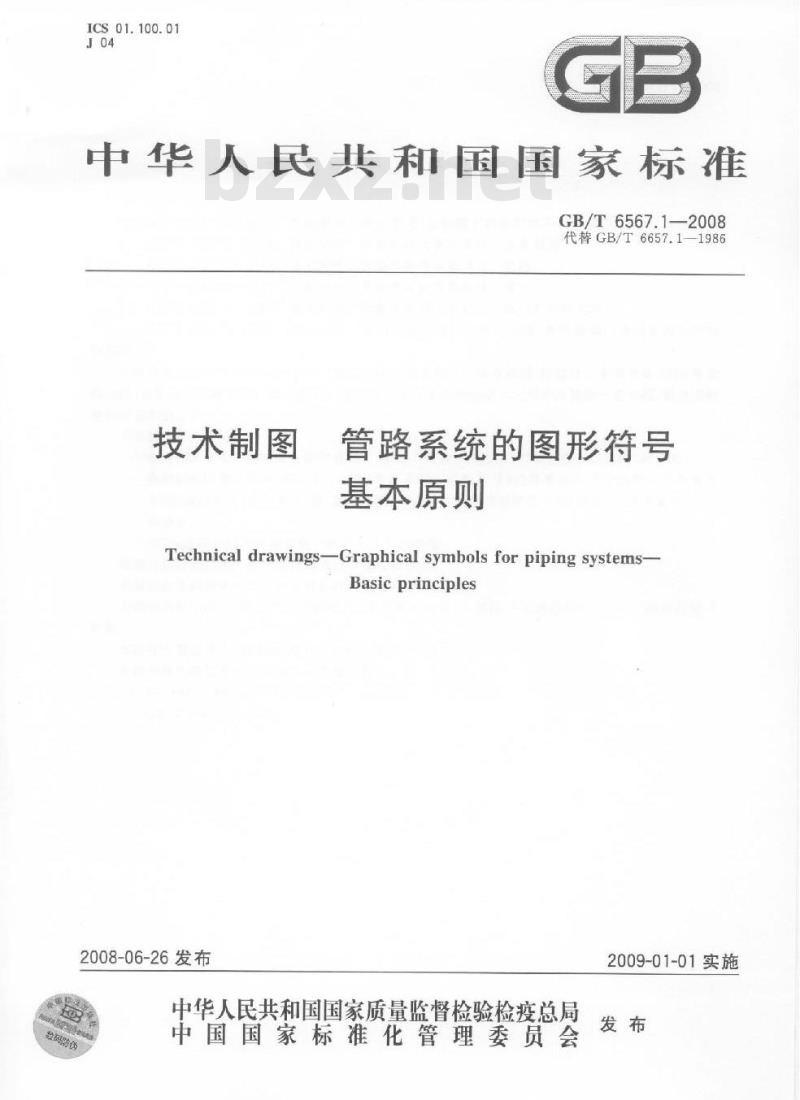

ICS01.100.01
中华人民共和国国家标准
GB/T6567.12008
代替GB/T6657.1-1986
技术制图
管路系统的图形符号
基本原则
Technical drawings-Graphical symbols for piping systems-Basicprinciples
2008-06-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

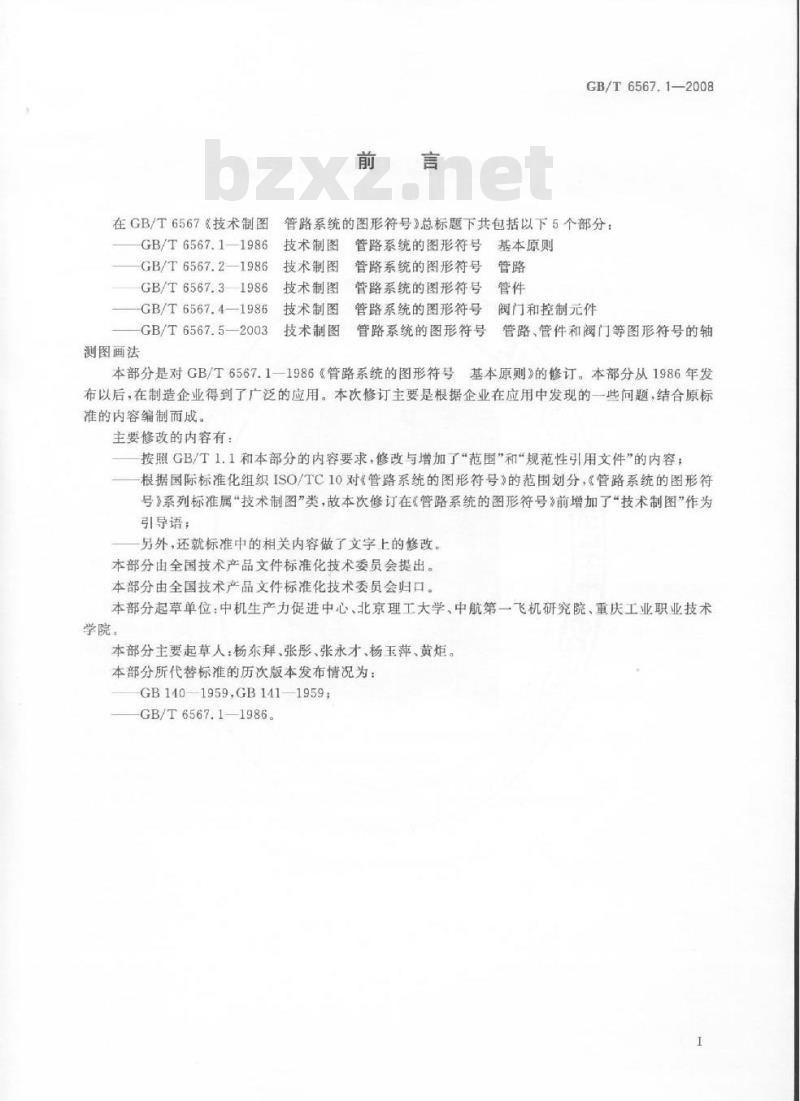

在GB/T6567《技术制图
GB/T6567.11986
GB/T6567.2—1986
GB/T6567.31986
-GB/T6567.4—1986
GB/T6567.5—2003
测图画法
GB/T6567.1—2008
管路系统的图形符号》总标题下共包括以下5个部分：技术制图管路系统的图形符号基本原则技术制图
技术制图免费标准下载网bzxz
技术制图
技术制图
管路系统的图形符号管路
管路系统的图形符号管件
管路系统的图形符号
阀门和控制元件
管路系统的图形符号
管路、管件和阀门等图形符号的轴本部分是对GB/T65671一1986（管路系统的图形符号基本原则》的修订。本部分从1986年发布以后，在制造企业得到了广泛的应用。本次修订主要是根据企业在应用中发现的一些问题，结合原标准的内容编制而成。
主要修改的内容有：
按照GB/T1.1和本部分的内容要求，修改与增加了“范围”和“规范性引用文件”的内容；根据国际标准化组织ISO/TC10对《管路系统的图形符号》的范围划分，《管路系统的图形符号》系列标准属“技术制图”类，故本次修订在管路系统的图形符号》前增加了“技术制图”作为引导语；
另外，还就标准中的相关内容做了文字上的修改。本部分由全国技术产品文件标准化技术委员会提出。本部分由全国技术产品文件标准化技术委员会归口。本部分起草单位：中机生产力促进中心、北京理工大学、中航第一飞机研究院、重庆工业职业技术学院
本部分主要起草人：杨东拜、张、张永才、杨玉萍、黄炬。本部分所代替标准的历次版本发布情况为：GB1401959GB141—1959；
GB/T6567.1—1986。
1范围
技术制图
管路系统的图形符号
基本原则
GB/T6567.1—2008
GB/T6567的本部分规定了管路系统中常用图形符号的表达、使用和组合派生的基本原则。本部分适用于输送液体、气体及其他介质的管路系统原理图，也可用于有关的其他设计图样。2规范性引用文件
下列文件中的条款随T6567的本部分的引用而成为本部分的案款。凡是注日期的引用文件，其随后所有的修改单包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可
用这些
文件的最新版
部分。
GB/T17450
GB/T4457
3基本原则
图线d
凡是不注日期的引文件其最新版本适用于本128-201906
002机械制图
图样画法图线（ISO128-24:1999，MOD)3.1管路系统话用的图形符
是按形象化、简化、清听和便于计算机绘图、手工绘图及缩微复制等要号
求制订的。
3.2管路系统常用的图形符是按管路为水平时绘制的也适用于任何位宣的管路，但图形符号内的字符、指针等乃按管路为水平时表示一般用线宽为d=0
3.3管路系统0用的图形符号
m~2mm的图线绘制，对管件、阀门及控制元件等图形符号
质细实线（线宽约为4/2）绘制。同一图样上图形符号的各类线型宽度应分别保持一致，两平行线间距离应为0.7mm3.4位于图形符号
商符号组
宽应与符号本身的线免不
有其他享符，虚按直体书写，它们的线所
3.5功能相关的图形
成组设计，可由一基本符号与附加符号或符号要素组成。成组符号的特征是：形状相似或含义相似或所的对象相似或用法相似等。3.6未作规定的管路系统中的图形符号可根据本标准的原则组合或派生3.7管路系统中常用的图形符享一般在单线管路中使用。必要时，也可用于双线管路。3.8在应用时，图形符号的大小可适当地按比例放大或缩小。1
GB/T6567.1-2008

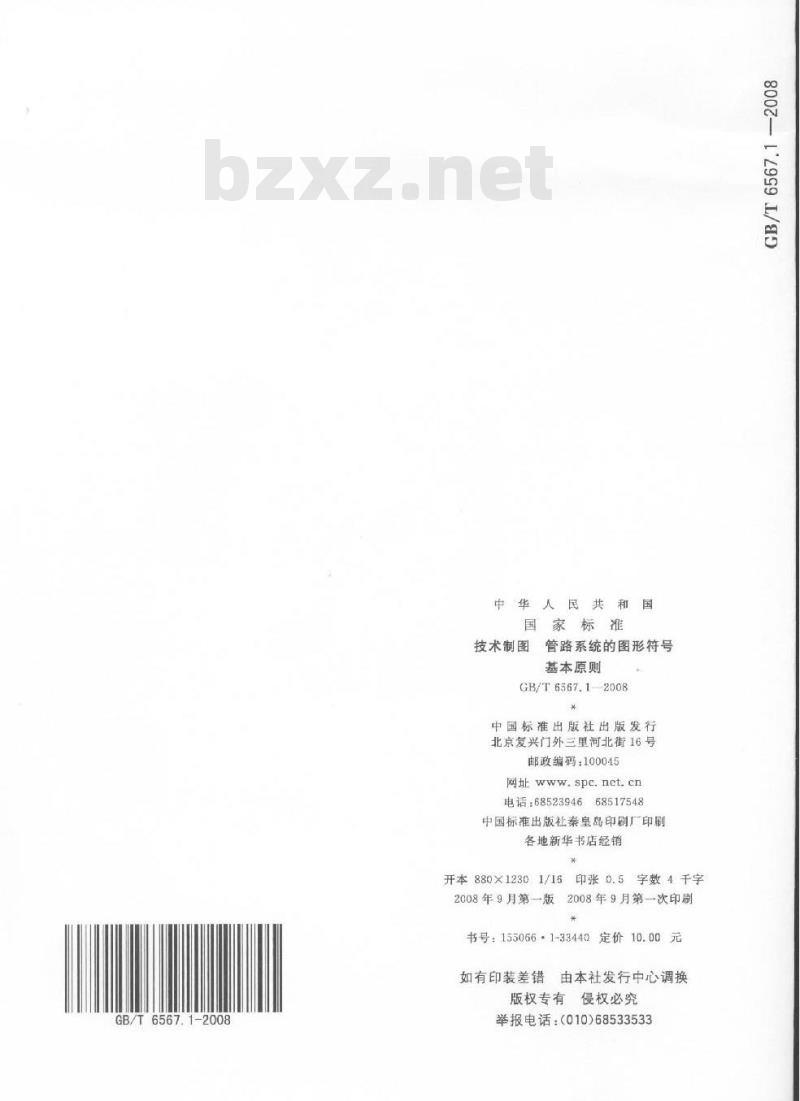

中华人民共和国
国家标准
技术制图管路系统的图形符号
基本原则
GB/T6567.1-2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数4千字2008年9月第一版2008年9月第一次印刷*
书号：155066·1-33440定价10.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
