【国家标准(GB)】 滑动轴承 半圆止推垫圈 要素和公差

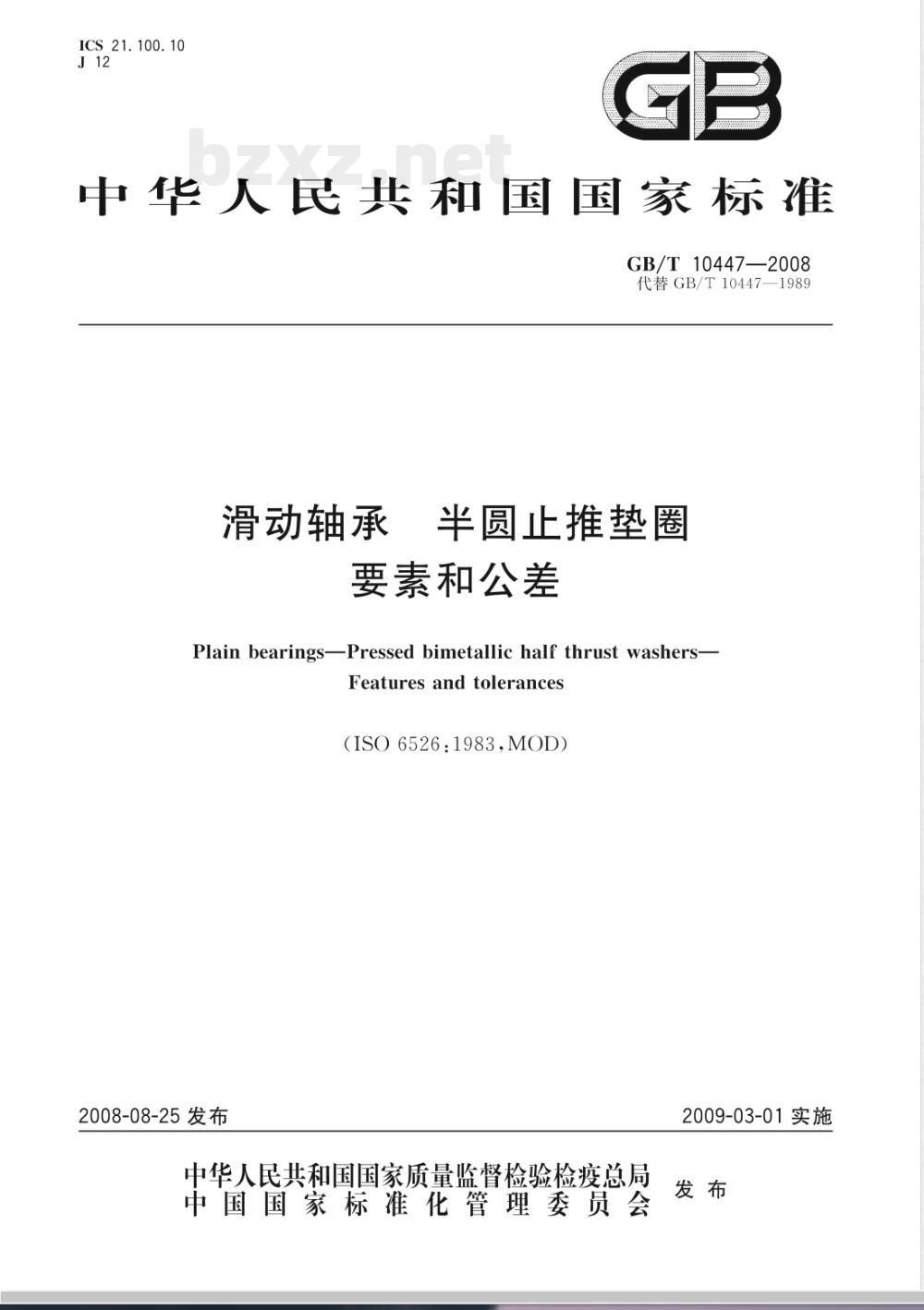

ICS21.100.10
中华人民共和国国家标准
GB/T10447—2008
代替GB/T10447—1989
滑动轴承
半圆止推垫圈
要素和公差
Plain bearings-Pressed bimetallic half thrust washers-Featuresandtolerances
(ISO6526:1983.MOD）
2008-08-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-03-01实施
GB/T10447—2008

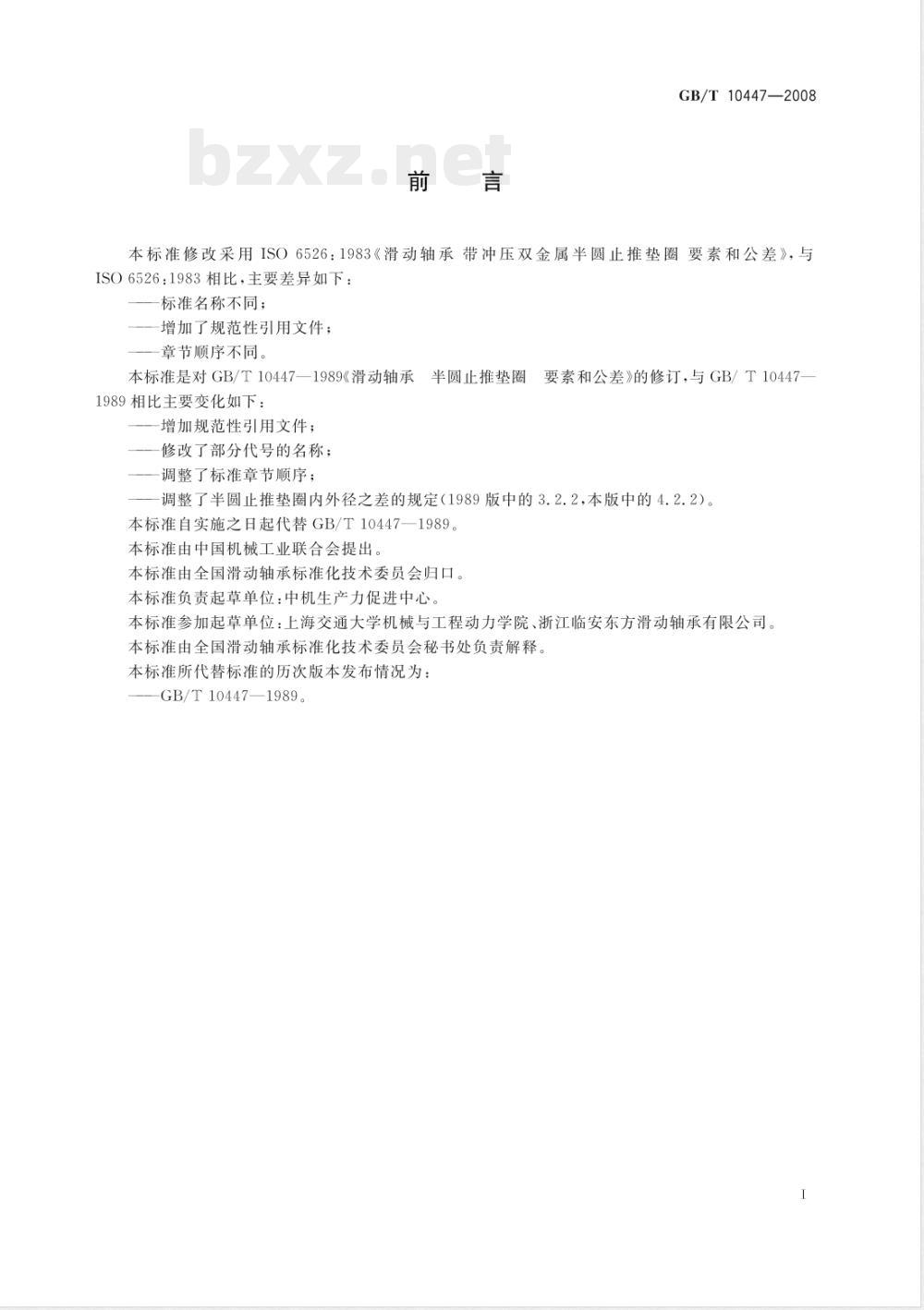

本标准修改采用ISO6526：1983《滑动轴承带冲压双金属半圆止推垫圈要素和公差》，与ISO6526：1983相比，主要差异如下：标准名称不同；
增加了规范性引用文件；
章节顺序不同。
本标准是对GB/T10447—1989《滑动轴承平圆止推垫圈
1989相比主要变化如下：
一增加规范性引用文件；
修改了部分代号的名称；
调整了标准章节顺序；
要素和公差》的修订，与GB/T10447-调整了半圆止推垫圈内外径之差的规定（1989版中的3.2.2，本版中的4.2.2）。本标准自实施之日起代替GB/T10447—1989。本标准由中国机械工业联合会提出。本标准由全国滑动轴承标准化技术委员会归口。本标准负责起草单位：中机生产力促进中心。本标准参加起草单位：上海交通大学机械与工程动力学院、浙江临安东方滑动轴承有限公司。本标准由全国滑动轴承标准化技术委员会秘书处负责解释。本标准所代替标准的历次版本发布情况为：GB/T10447—1989。

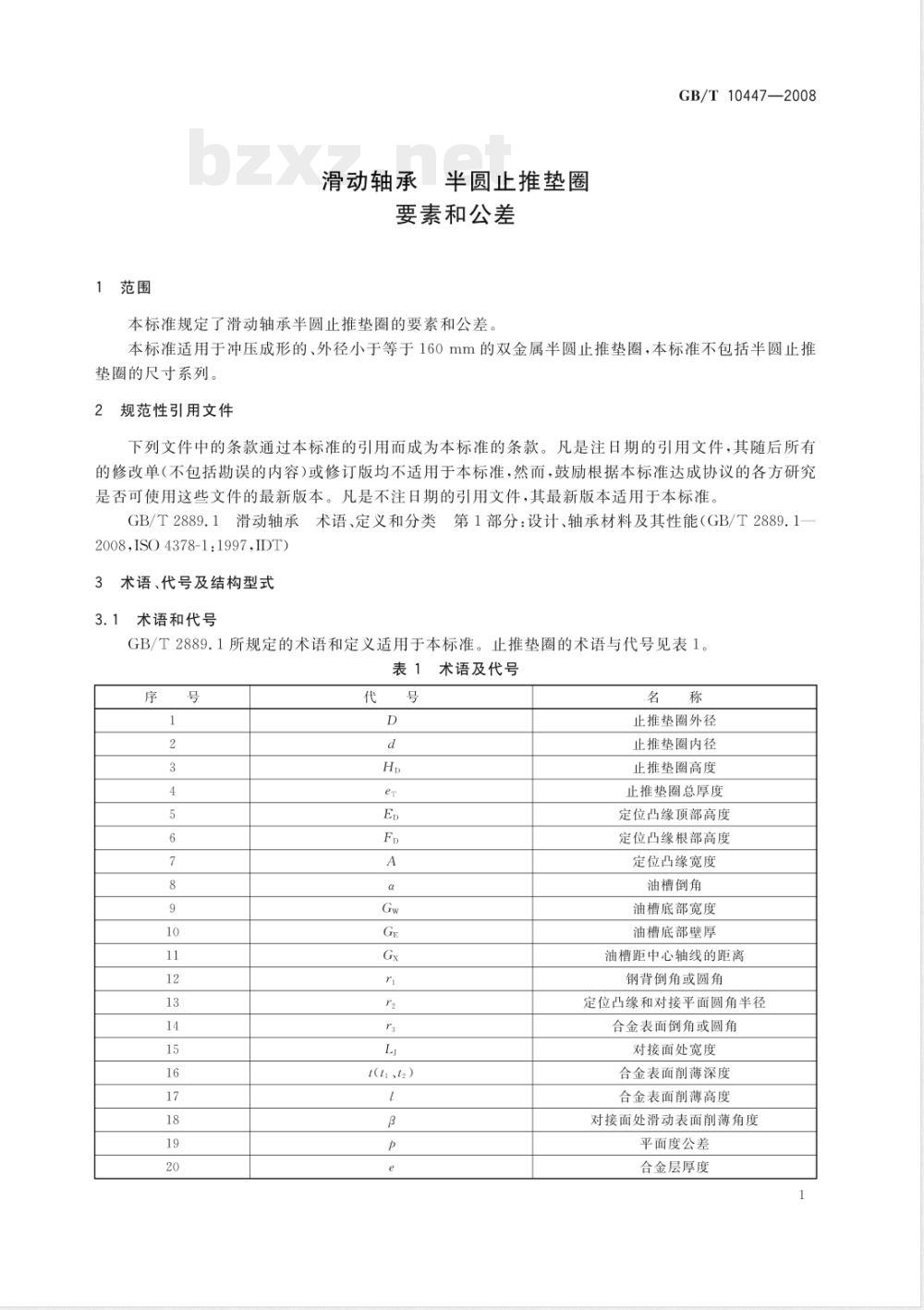

滑动轴承
半圆止推垫圈
要素和公差
本标准规定了滑动轴承半圆止推垫圈的要素和公差GB/T10447—2008
本标准适用于冲压成形的、外径小于等于160mm的双金属半圆止推垫圈，本标准不包括半圆止推垫圈的尺寸系列。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2889.1滑动轴承
术语、定义和分类
2008,ISO4378-1:1997.IDT)
术语、代号及结构型式
术语和代号
第1部分：设计、轴承材料及其性能（GB/T2889.1止推垫圈的术语与代号见表1。
GB/T2889.1所规定的术语和定义适用于本标准。表1
r(tfe)
术语及代号
止推垫圈外径
止推垫圈内径
止推垫围高度
止推垫圈总厚度
定位凸缘顶部高度
定位凸缘根部高度
定位凸缘宽度
油槽倒角
油槽底部宽度
油槽底部壁厚
油槽距中心轴线的距离
钢背倒角或圆角
定位凸缘和对接平面圆角半径
合金表面倒角或圆角
对接面处宽度
合金表面削薄深度
合金表面削薄高度
对接面处滑动表面削薄角度
平面度公差
合金层厚度
GB/T10447—2008
3.2结构型式
半圆止推垫圈的一般型式见图1和图2。推荐选用图2的型式。也可为平面
a）不带定位凸缘
b）带定位凸缘
对接面处合金表面的三种削薄形式图1不带定位凸缘和带定位凸缘的半圆止推垫圈3
尺寸公差
未注公差
未注长度和角度公差按如下规定：长度：±0.25mm；
角度：±5
直径和高度公差
4.2.1外径D的极限偏差见表2。
外径D
基本尺寸
内径d的极限偏差见表3。
注：（D-d)应大于5et。
带斜角的止推垫圈
高度H.与F的极限偏差见表4。
Ho的极限偏差
GB/T10447—2008
单位为毫米
D的极限偏差
单位为毫米
d的极限偏差
单位为毫米
Fp=Ho(rams+0.5)
的极限偏差
GB/T10447—2008
止推垫圈总厚度er
止推垫圈总厚度e的尺寸与极限偏差见表5。表5
注：“O\为推荐值。
推荐的止推垫圈总厚度er
单位为毫米
e的极限偏差
对超出这些尺寸范围的总厚度，推荐用这些尺寸加上0.1的倍数，公差应符合这些原始尺寸的公差要求定位凸缘
定位凸缘宽度A
定位凸缘宽度A的尺寸和极限偏差见表6。表6
凹槽槽口
轴承座上定位凹槽槽口的公差带为Js13。定位凸缘顶部高度
定位凸缘顶部高度E见表7。
推荐尺寸
基本尺寸
油槽的一般型式见图1。经供需双方协商，也可采用其他型式的油槽。7.1
油槽底部宽度G
油槽底部宽度Gw的尺寸与极限偏差见表8。A
单位为毫米
极限偏差
单位为毫米
极限偏差
油槽底部厚度G
油槽底部厚度G的极限偏差为_8.30油槽位置
油槽位置距中心轴线的距离Gx的极限偏差见表9。表9
对口面
对口面的型式见图1和图2。图2中尺寸Ljmin=圆角半径或倒角
定位凸缘和对接平面圆角半径r见表10。推荐尺寸
对口面削薄
GB/T10447—2008
单位为毫米
极限偏差
单位为毫米
Gx的极限偏差
.但不小于3mm。
单位为毫米
对口面削薄型式见图1的D-D剖视图，尺寸t应不超过e~的30%。角度β不超过30°。
滑动表面圆角或倒角
滑动表面圆角或倒角r见表11。
壁厚e
钢背与外圆表面间倒角或圆角
单位为毫米
0.1x(D-d)
钢背与外圆表面间倒角或圆角
角r可以是圆角或倒角，0.3mm≤r≤0.6mm，极限偏差为±0.20mm
倒角角度为45，并应去毛刺。
GB/T10447—2008
平面度
止推垫圈应在间距为eTmx十p的两平行板间通过。平面度公差p数值见表12。表12
外径D
表面粗糙度
P的公差
单位为毫米
由于止推垫圈使用材料范围较广，本标准未对半圆止推垫圈的表面粗糙度作出具体规定，由供需双方协商。
