ICS21.040.10

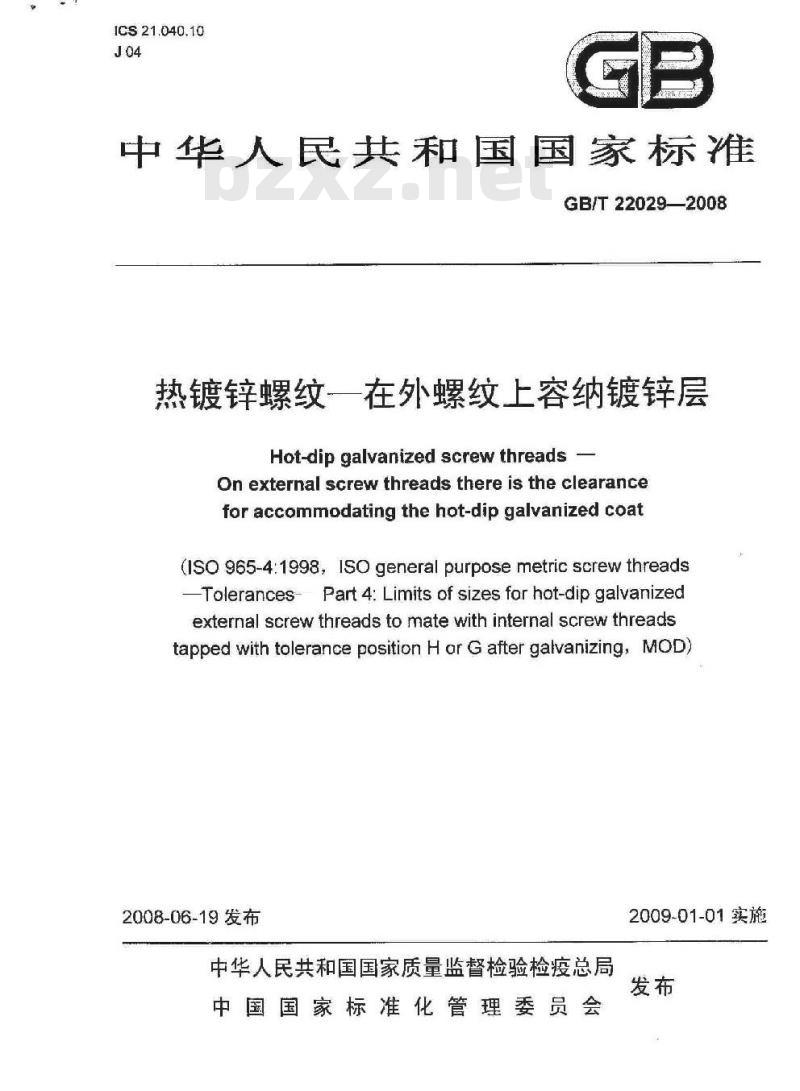

中华人民共和国国家标准
GB/T22029—2008
热镀锌螺纹一在外螺纹上容纳镀锌层Hot-dip galvanized screwthreadsOn external screw threads there is the clearancefor accommodating the hot-dip galvanized coat(sO 965-4:1998,IsO general purposemetric screwthreads-Tolerances-Part 4:Limits of sizes far hot-dip galvanizedexternal screw threads to mate with internal screw threadstapped with tolerance position HorG aftergalvanizing,MOD)2008-06-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施
GB/T220292008

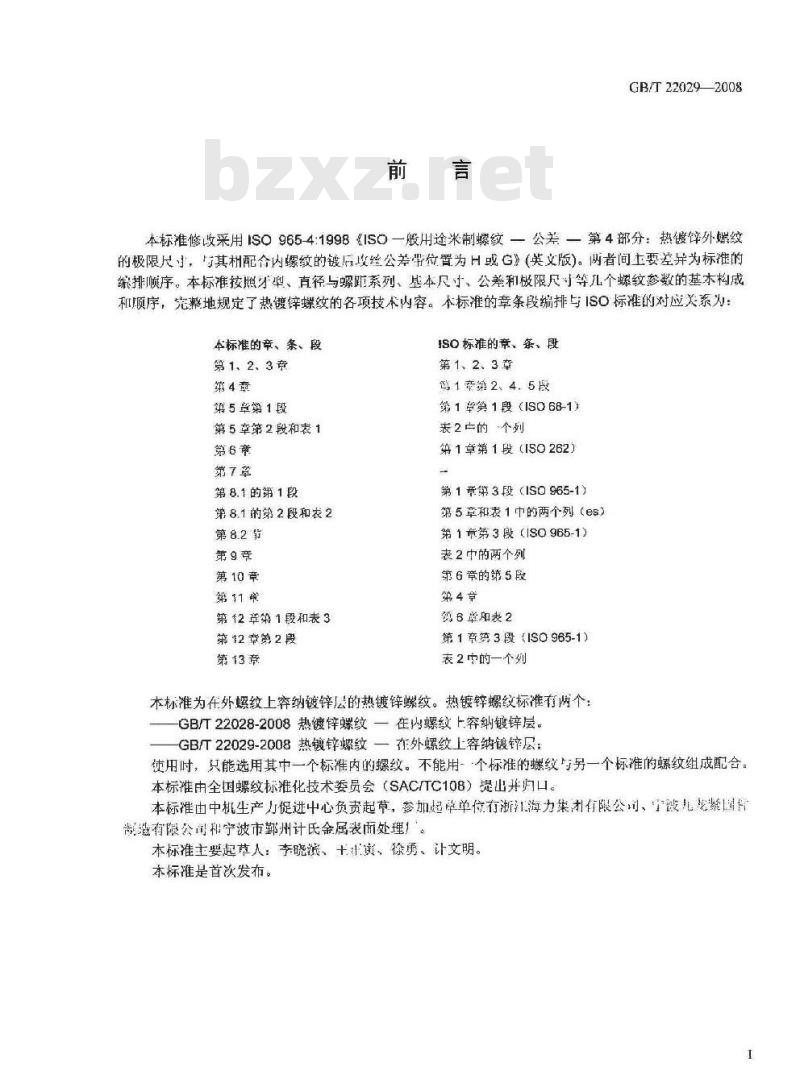

本标准修改采用ISO965-4:1998ISO一般用途米制螺纹一公差一第4部分：热镀锌外媒纹的极限尺寸，与其利配内螺纹的镀后度丝公差带位置为H或G》（英文版）。两者间主要差异为标准的综排顺序。本标准按照牙型、直径与螺距系列、基本尺寸、公差和极限尺寸等儿个螺纹态数的基本构成和顺序，完整地规定了热镀锌螺纹的各项技术内容。本标准的章条段编排与ISO标准的对应关系为：本标准的章、条、段
第 1、2、3竞
第4奇
第5章第1段
第 5章第 2 段和表 1
第6帝
第7草
第8.1的第1段
第8.1的第2段和表2
第9竞
第10章
第1年
第12章第1段和表3
第12章第2段
第13章
ISO标准的章、条、段
第1、2、3章
售1章第2、4.5段
第1章笋1段（ISO68-1)
表2户的个列免费标准bzxz.net
第1章第1段（ISO262）
第1竞第3段（ISO965-1）
第5章和表1中的两个列（es）
第1章第3段（iS09B5-1)
表2中的两个列
第6章的第5段
第4章
领6章知表2
第1弃宽3段（ISO.965-1）
表2中的一个列
本标准为在外螺纹上纳镀锌的热镀锌螺纹。热镀锌螺纹标准有两个：GBT22028-2008热镀锌端纹一在内螺纹上穿纳镀锌层。GBT22029-2008热镀锌螺纹有外螺纹上容纳镀锌层：使用时，只能选用其中一个标准内的螺纹。不能用一个标准的螺纹与另一个标准的螺纹组成配合：本标准由全国螺纹标准化技术委员会（SAC/TC108）提出并归口。本标准由中机生产力促进中心负责起草，加起单单位有浙汇海力集有限公司，宁设儿龙紧国片尚造有限公司和宁波市鄞州计氏金属表而处理！。本标准主要起草人：李晓滨、十寅、徐勇、计文明。本标准是首次发布。

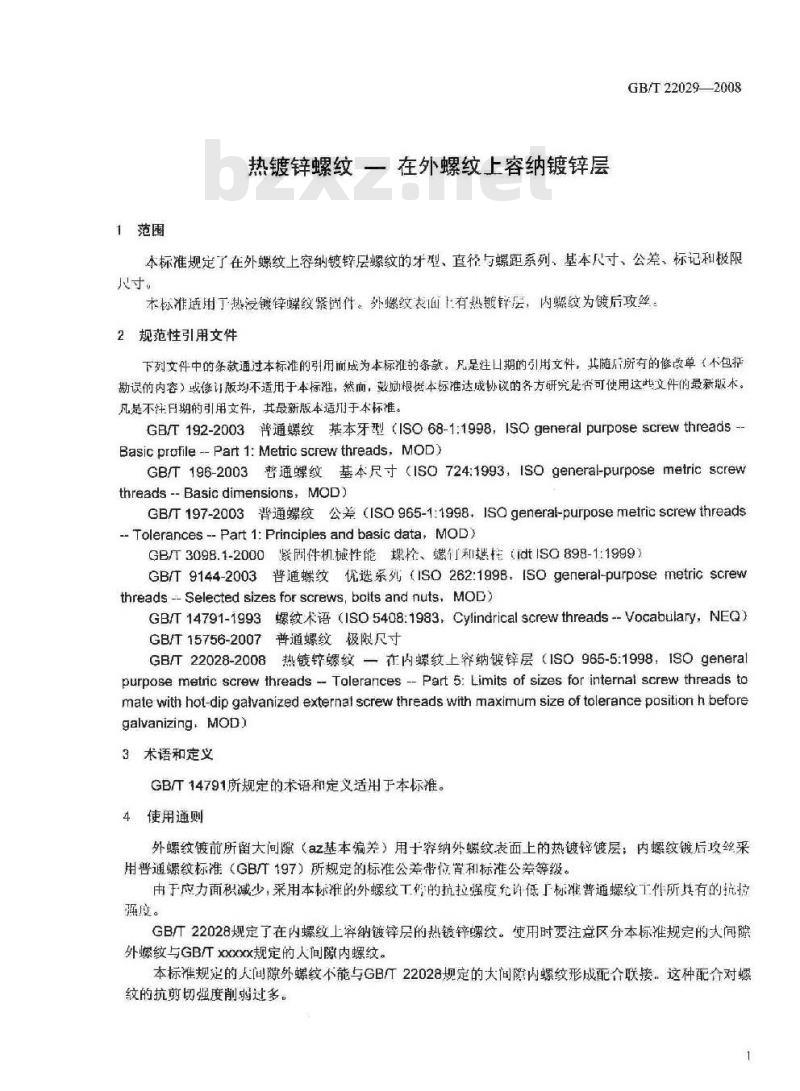

1范围
热镀锌螺纹一在外螺纹上容纳镀锌层GB/T 220292008
本标准规定了在外螺纹上容纳镀锌层螺纹的牙型、直径与螺距系列、基本尺寸、公差、标记利极限寸。
本标准适用丁热浸镀锌螺纹紧剂件。外螺纹衣面上有热镀锌层，内螺纹为镀后攻鲜：2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。另足注口期的引用文件，其随后所有的修改单（不包据勘误的内容）或修订版均不适用于本标准，然而，鼓励根携本标准达成协设的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 192-2003普通螺纹基本牙型（ISO68-1:1998,ISO general purpose screw threads --Basicprafile-Part1:Metric screw threads,MOD)GB/T196-2003普通螺纹基本尺寸（ISO724:1993，ISOgeneral-purposemetric screwthreads -- Basic dimensions, MOD)GB/T197-2003肾通螺纹公差（ISO 965-1:1998.ISO general-purpose metric screw threadsTolerances--Part 1:Principles andbasic data,MOD)GB斤3098.1-2000紫固件机械性能螺伦、螺们和燃托（Idt/SO898-1:1999）GB/T9144-2003普通螺纹优选系死（ISO262:1998，ISOgeneral-purposemetric screwthreads --Selected sizesfor screws,bolts and nuts,MOD)GB/T14791-1993螺纹术语（ISO5408:1983，Cylindricalscrewthreads-Vocabulary，NEQ）GBT15756-2007普通螺纹极限尺寸GB/22028-2008热镀锌螺纹一在内螺纹上容纳镀锌层（ISO965-5:1998，1SOgeneralpurpose metric screw threads--Tolerances--Part 5:Limits of sizes for internal screw threads tomate with hot-dip gaivanized external screw threads with maximum size of tolerance position h beforegalvanizingMOD)
3术语和定义
GBT14791所规定的术语和定义适用于本标准。4使用通则
外螺纹镀前所留大间隙（az基本编关）用于穿纳外螺纹衣面上的热镀锌镀层：内螺纹镀后攻丝采用普通螺纹标准（GBT197）所规定的标准公差带位宵利和标准公差等级。由于应力面积减少，采用本标准的外螺纹工件的抗拉强度允许低「标难普通螺纹工件所具有的抗拉强度。
GB22028规定了在内螺纹上容纳镀锌层的热镀锌螺纹。使用时要注意区分本标准规定的大间隙外骤纹与GB/TxXXxx规定的人间内螺纹。本标准规定的人间隙外螺纹不能与GBT22028规定的大间隙内螺纹形成配合联接：这种配介对螺纹的抗剪切强度削弱过多。
GB/T220292008

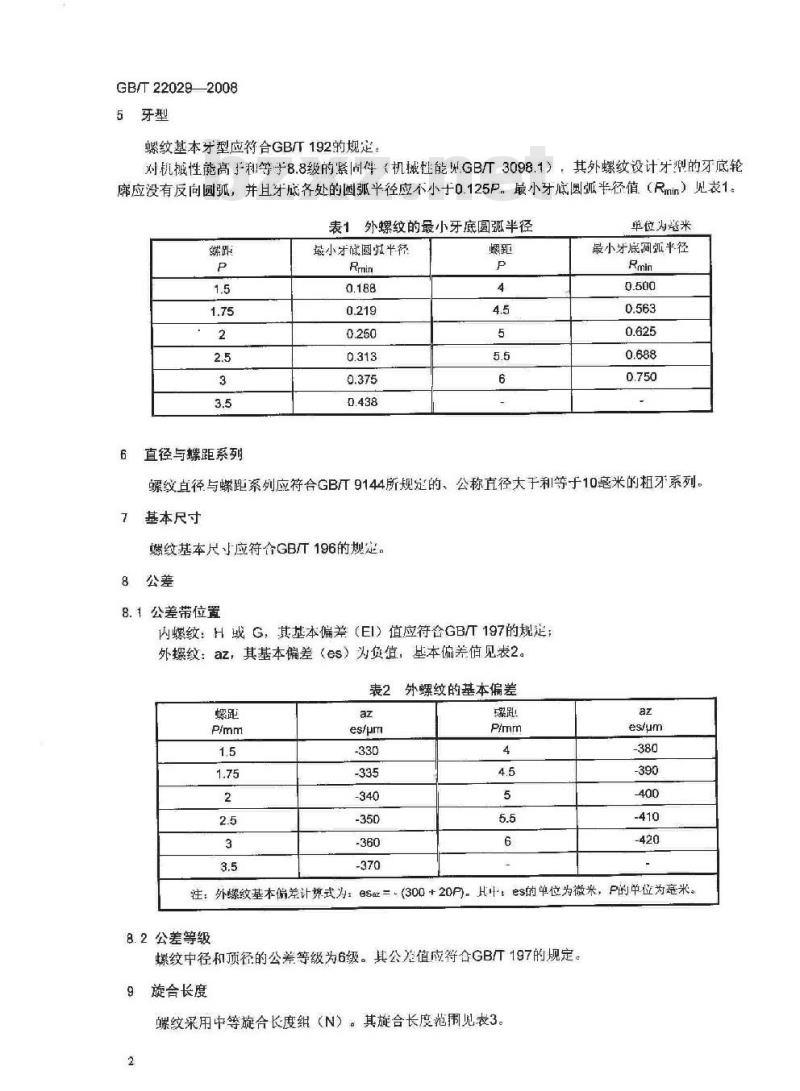

螺纹基本牙型应符合GBT192的规定：对机械性能高严利等手8.8级的紧固件（机械性能州GB斤3098.1），其外螺纹设计牙型的牙底轮席应没有反向圆弧，并且牙底各处的圆弧半径应不小于0.125P。最小牙底圆弧半径值（Rmin）见表1。表1外螺纹的最小牙底圆弧半径
直径与螺距系列
最小牙斌圆近半径
单位为米
最小牙底圆弧半径
螺纹直径与螺距系列应符合GB/T9144所规定的、公称直径大于和等于10毫米的粗牙系列。基本尺寸
爆纹基本尺寸应符合GB斤196的规定。8公差
8.1公差带位置
内螺纹：H或G，其基本偏差（EI）值应符合GB/T197的规定；外螺纹：az，其基本偏差（es）为负值，基本偏差值见表2。表2
外螺纹的基本偏差
es/μm
注：外媒纹基本偏差计算式为：eS=(300+20P)。H中：es的单位为微米，P的单位为毫米。8.2公差等级
螺纹中径和预径的公差等级为6级。其公差值应符合GB斤197的规定。9
旋合长度
端纹采用中等旋合长度组（N）。其旋合长度范用见表32
10镀前和镀后的螺纹尺寸
GB/T22029-2008
如无其他特殊说明，本标准规定的螺纹公差带适用丁镀前螺纹。镀后，外螺纹实标轮廓上的任何点不应超越按公差位管h所确定的最人实体牙型。11螺纹标记
螺纹标记应符GBT197的规定
示例：公称直径为12mm、中径和顶径公差带为6az、等选合长度、右旋、单线的粗牙外螺纹M12-6az

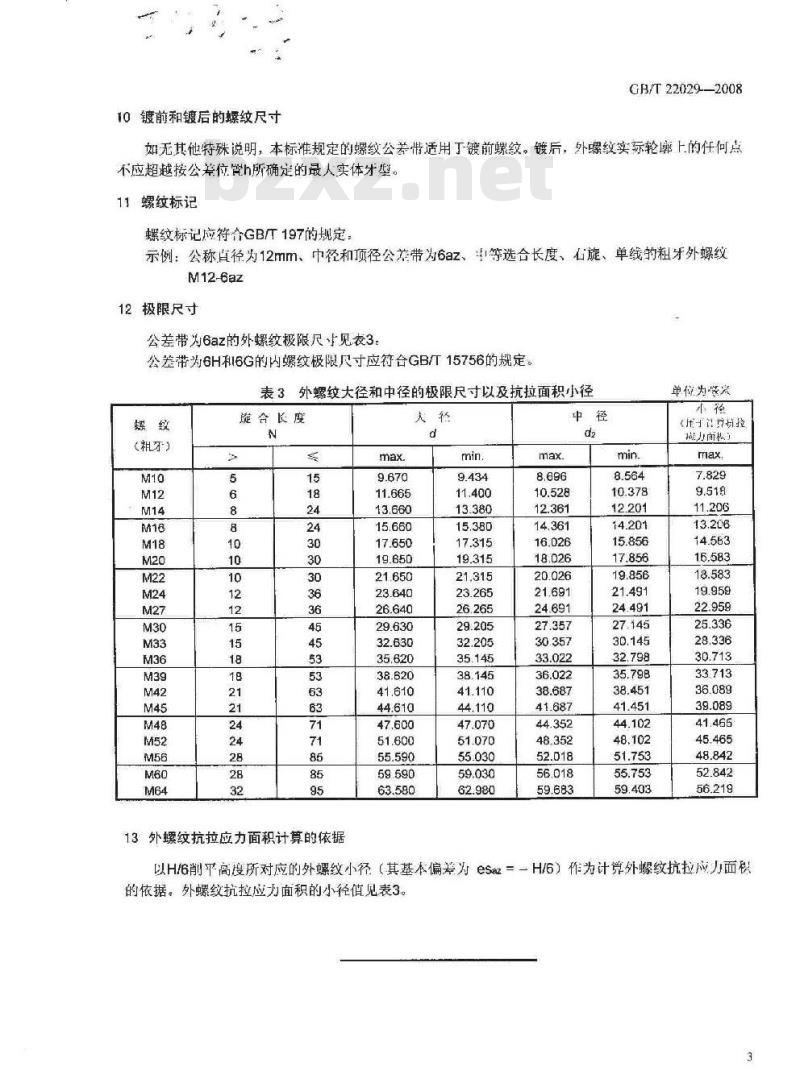

12极限尺寸
公差带为6az的外螺纹极限尺卡见表3：公差带为6H利6G的内螺纹极限尺寸应符台GB斤15756的规定表3外螺纹大径和中径的极限尺寸以及抗拉面积小径璇合长度
（粗牙）
13外螺纹抗拉应力面积计算的依据max.
单位为快来
用子的
减力南格
以H/6削平高度所对应的外螺纹小径（其基本偏差为eSz=一H/6）作为计算外螺纹抗拉应力面积的依据。外螺纹抗拉应力面积的小径值见表3。
