GB/T 14820.3-1993 公路车辆用高压点火电线第3部分:阻尼芯高压点火电线 GB/T14820.3-1993

标准内容

部分标准内容：

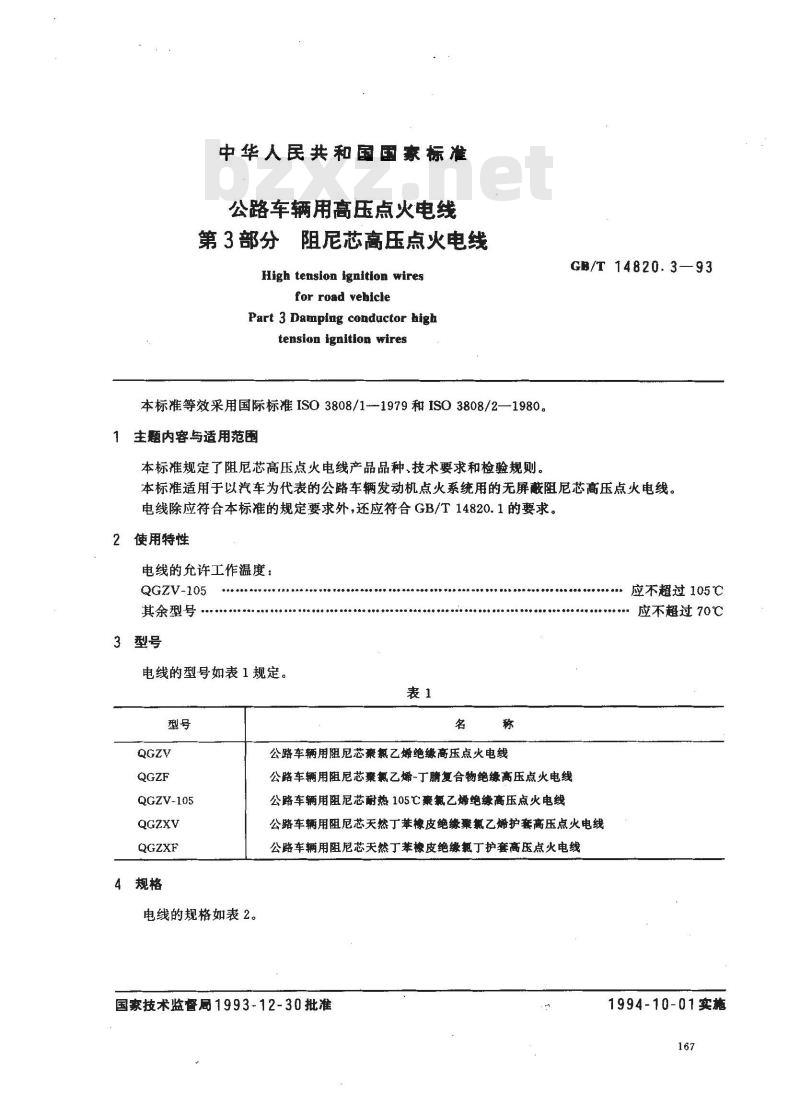

中华人民共和国国家标准
公路车辆用高压点火电线
阻尼芯高压点火电线
第3部分
High tension ignition wires
for road vehicle
Part 3 Damping conductor hightension ignition wires
本标准等效采用国际标准ISO3808/1-1979和ISO3808/2—1980。1主题内容与适用范围
本标准规定了阻尼芯高压点火电线产品品种、技术要求和检验规则，GB/T 14820.3—93
本标准适用于以汽车为代表的公路车辆发动机点火系统用的无屏蔽阻尼芯高压点火电线。电线除应符合本标准的规定要求外，还应符合GB/T14820.1的要求。2使用特性
电线的允许工作温度：
QGZV-105
其余型号
3型号
电线的型号如表1规定。
QGZV-105
电线的规格如表2。
公路车辆用阻尼芯聚氯乙婚绝缘高压点火电线公路车辆用阻尼芯桑氟乙烯-丁腈复合物绝缘高压点火电线公路车辆用阻尼芯耐热105C素氟乙烯绝缘高压点火电线公路车辆用阻尼芯天然丁苯橡皮绝缘氟乙烯护套高压点火电线公路车辆用阻尼芯天然丁苯橡皮绝缘氟丁护套高压点火电线国家技术监督局1993-12-30批准应不超过105℃
应不超过70℃
1994-10-01实施

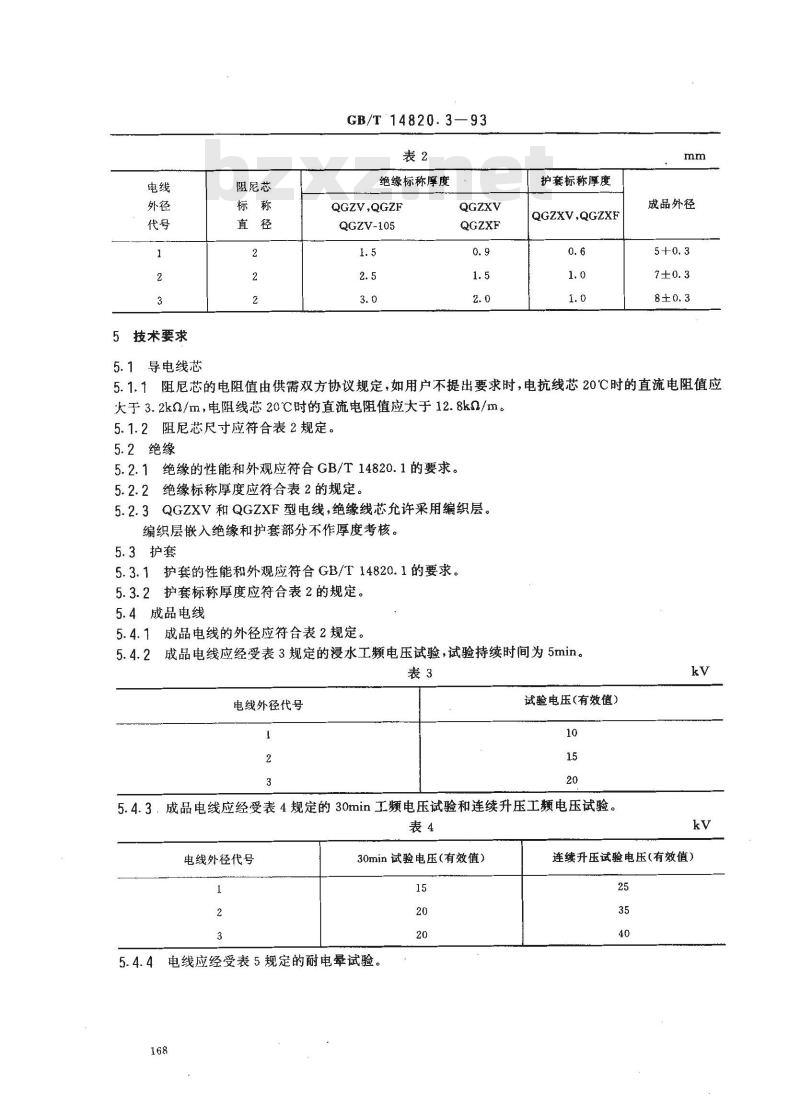

5技术要求
5.1导电线芯
阻尼芯
GB/T14820.3—93
绝缘标称厚度
QGZV,QGZF
QGZV-105
护套标称厚度
QGZXV,QGZXF
成品外径
5.1.1阻尼芯的电阻值由供需双方协议规定，如用户不提出要求时，电抗线芯20℃时的直流电阻值应大于3.2ka/m，电阻线芯20℃时的直流电阻值应大于12.8kg/m。5.1.2阻尼芯尺寸应符合表2规定。5.2绝缘
5.2.1绝缘的性能和外观应符合GB/T14820.1的要求。5.2.2绝缘标称厚度应符合表2的规定。5.2.3QGZXV和QGZXF型电线，绝缘线芯允许采用编织层。编织层嵌入绝缘和护套部分不作厚度考核。5.3护套
5.3.1护套的性能和外观应符合GB/T14820.1的要求。5.3.2护套标称厚度应符合表2的规定。5.4成品电线
5.4.1成品电线的外径应符合表2规定。5.4.2成品电线应经受表3规定的浸水工频电压试验，试验持续时间为5min。表3
电线外径代号
试验电压(有效值)
5.4.3，成品电线应经受表4规定的30min工频电压试验和连续升压工频电压试验。表4
电线外径代号
30min试验电压（有效值）
5.4.4电线应经受表5规定的耐电晕试验。168
连续升压试验电压(有效值)
电线外径代号
GB/T 14820.3—93
试验电压(有效值)

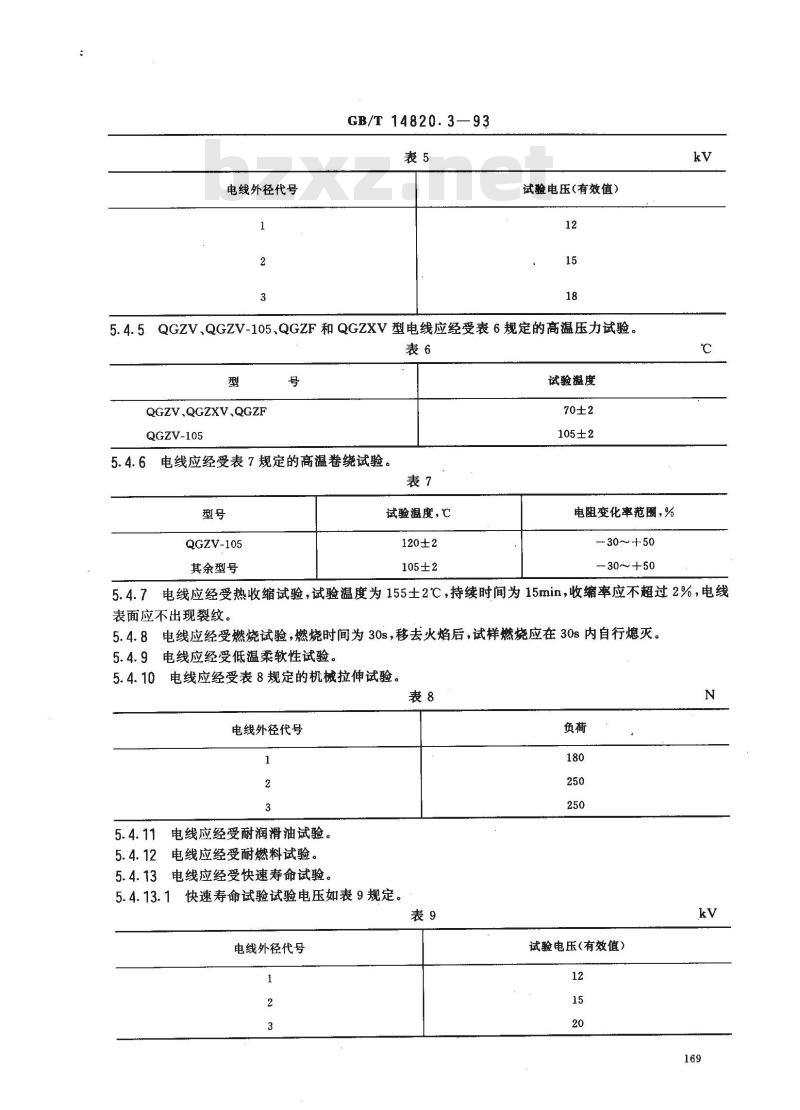

5.4.5QGZV、QGZV-105、QGZF和QGZXV型电线应经受表6规定的高温压力试验。表6
QGZV.QGZXV、QGZF
QGZV-105
电线应经受表7规定的高温卷绕试验。型号
QGZV-105
其余型号
试验温度，℃
120±2
105±2
试验温度
105±2
电阻变化率范围，%
30～+50
30～+50
5.4.7电线应经受热收缩试验，试验温度为155土2℃，持续时间为15min，收缩率应不超过2%，电线表面应不出现裂纹。
5.4.8电线应经受燃烧试验，燃烧时间为30s，移去火焰后，试样燃烧应在30s内自行熄灭。5.4.9电线应经受低温柔软性试验。电线应经受表8规定的机械拉伸试验。5.4.10
电线外径代号
1电线应经受耐润滑油试验。
电线应经受耐燃料试验。
5.4.13电线应经受快速寿命试验，5.4.13.1快速寿命试验试验电压如表9规定。表9
电线外径代号
试验电压(有效值)
GB/T 14820.3—93

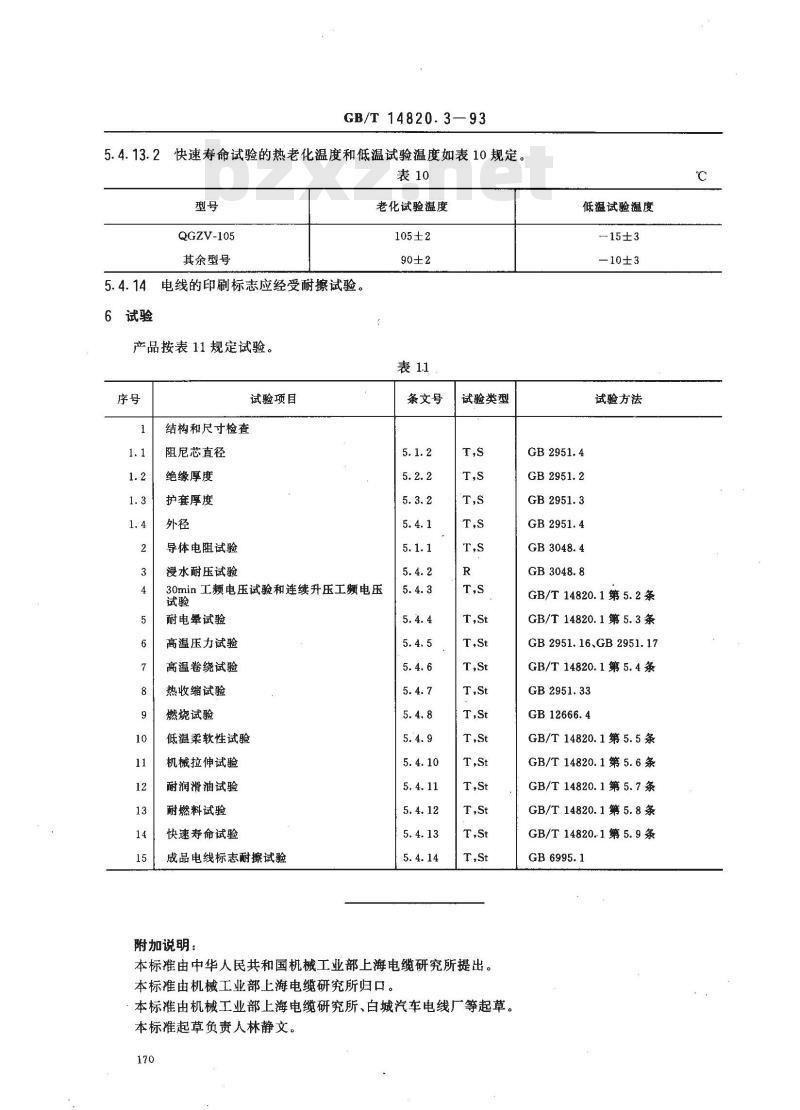

5.4.13.2快速寿命试验的热老化温度和低温试验温度如表10规定。表10
QGZV-105bzxZ.net
其余型号
5.4.14电线的印刷标志应经受耐擦试验。6试验
产品按表11规定试验。
试验项目
结构和尺寸检查
阻尼芯直径
绝缘厚度
护套厚度
导体电阻试验
老化试验温度
105±2
条文号
浸水耐压试验
30min工频电压试验和连续升压工频电压试验
耐电晕试验
高温压力试验
高温卷绕试验
热收缩试验
燃烧试验
低温柔软性试验
机械拉伸试验
耐润滑油试验
耐燃料试验
快速寿命试验
成品电线标志耐擦试验
附加说明：
试验类型
本标准由中华人民共和国机械工业部上海电缆研究所提出。本标准由机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所、白城汽车电线厂等起草。本标准起草负责人林静文。
低温试验温度
-10±3
试验方法
GB 2951.4
GB 2951. 4
GB 3048. 4
GB 3048.8
GB/T14820.1第5.2条
GB/T14820.1第5.3条
GB2951.16、GB2951.17
GB/T14820.1第5.4条
GB2951.33
GB 12666. 4
GB/T14820.1第5.5条
GB/T 14820.1第5.6条
GB/T14820.1第5.7条
GB/T14820.1第5.8条
GB/T14820.1第5.9条
GB 6995. 1
