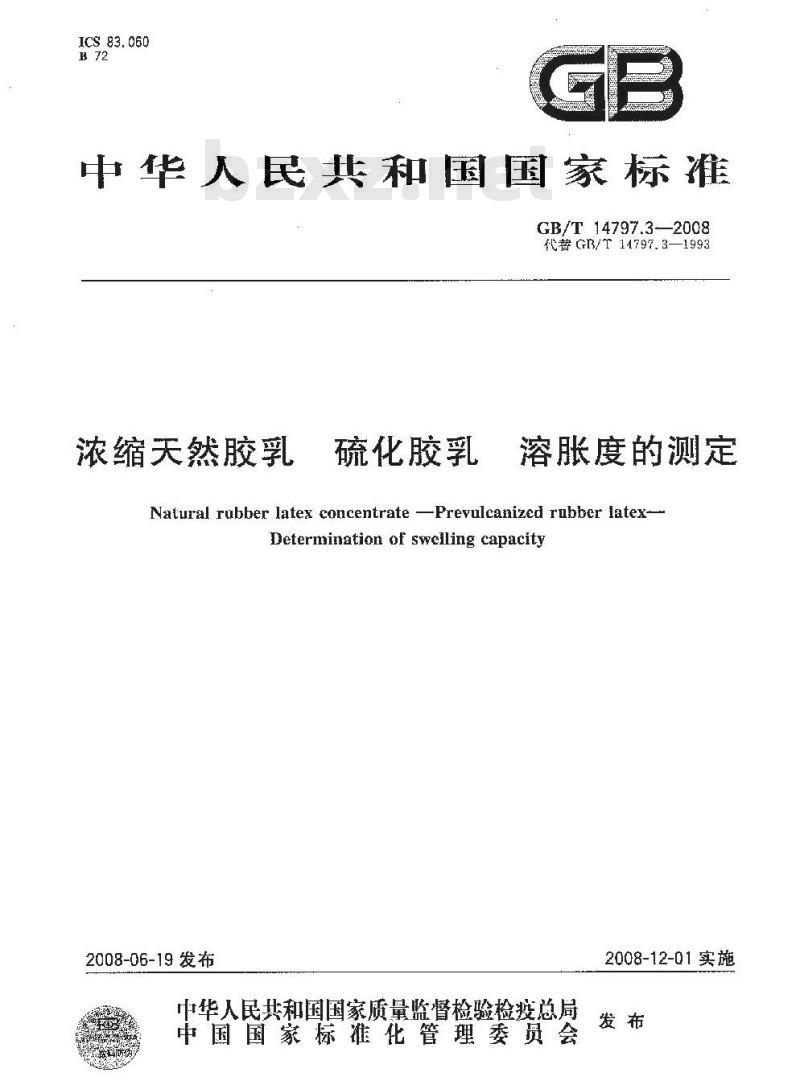

【国家标准(GB)】 浓缩天然胶乳 硫化胶乳 溶胀度的测定

ICS 83.060
中华人民共和国国家标准
GB/T 14797.3-2008
代替GB/T11797.3—1993
浓缩天然胶乳
硫化胶乳
溶胀度的测定
Natural rubber latex concentrate -Prevulcanized rubber latex-Determination of sweiling capacity2008-06-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标淮化管理委员会
2008-12-01 实施

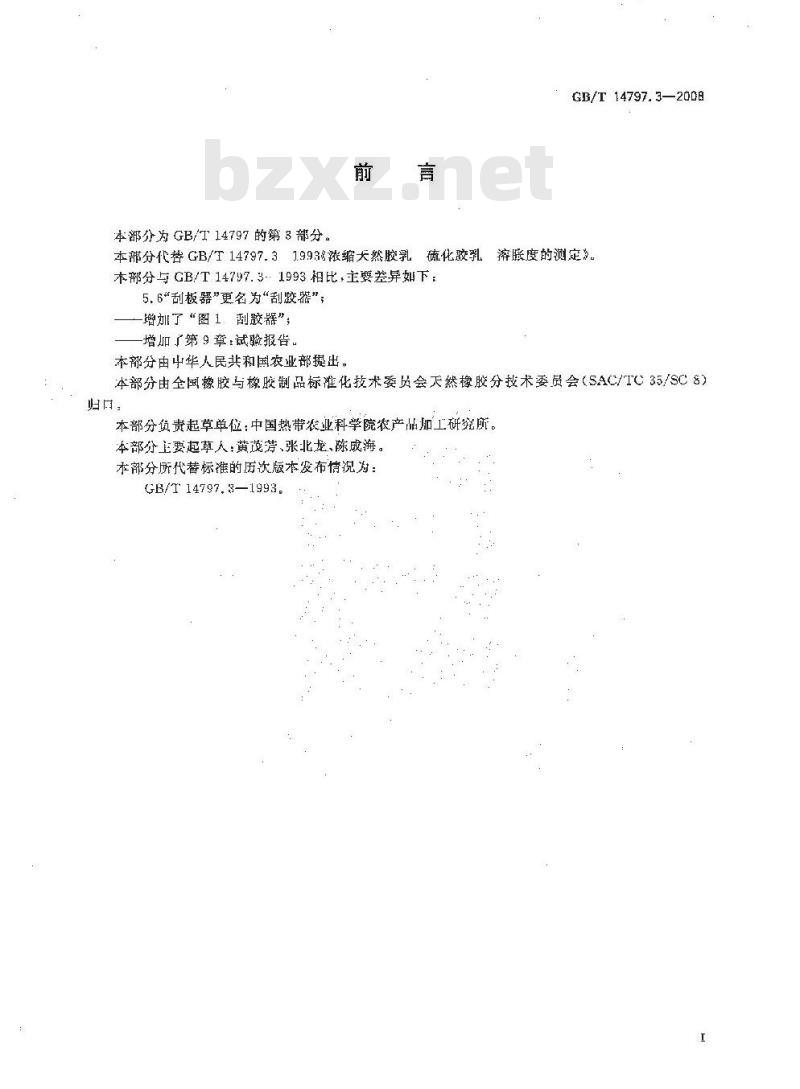

本部分为GB/T14797的第3部分。前言
GB/T14797.3—20D8
本部分代替GB/T14797.31.993涨缩天然胶乳硫化胶乳溶胀度的测定》。本部分与GB/T14797.3.，1993相比，主要差异如下：5.6\刮板器”更名为“刮器”；增加了“图1刮胶器”
增加了第9章：试验报告
本部分由中华人民共和国农业部提出。本部分由全网橡胶与橡胶制品标准化技术委员会天然橡胶分技术委员会（SAC/TC35/SC8）归日：
本部分负贵起草单位：中国热带农业科学院农产品加工研究所。本部分上要起草人：黄茂芽、张北龙、陈成海。本部分所代替标准的历次版本发布情况为：GB/T 14797,3—1993.
1范围
GB/T 14797.3-2008
浓缩天然胶乳硫化胶乳溶胀度的测定GB/T14797的本部分规定广硫化胶乳溶服度的测定方法。本部分适用于巴西橡胶树所产的漱媚后高氨保荐的融激。制备的硫化胶乳。本部分不适用于配合胶乳、拿贼胶乳和其他特种胶乳。2规范性引用文件
下列文件中的条款随
件，其随后所有的修事
协议的各方研究是查司
部分。
GB/T 8200
3原理
T11797的本部分的引用而成为未额分的款。儿是注日期的引用文跑括期说
确这些
缩胶乳孔
以国形胶在甲苯中浴
硫化程度愈深暑度愈小。根主
4试剂
甲苯，化学
4.2CMC(羧甲素盐）：借
4.3氧化锌：化
使用时带
(4.2)水溶液26
仪器及材料
，现配
5.1.定性滤纸：规格
活于本部分，然，鼓励根据本部分达成期的引文件其最新版本适用于本123:1985)
成百分率体为胶膜的溶胀度。胶膜的深浅。
IC水溶液骼用。
研钵内，0.
600mm，裁成120mm×600mm
皮带刀：能冲$25
印强助
5.3培养血:0 m
5.4标准坐标纸：规格10 mmx mm。纸条备用。
%（质景分数)CMC
5.5干燥箱：电热鼓风，能控制温度+1℃5.6刮胶器：用4块3mm厚的有机玻璃板制成，规格为100mm×25mm×40mm的长力形框体（图1），用氛伤粉率。方概的一个开口平后，在一条长边上对中铣出深0.125mm长80mm的缺几；为框的另一个开口铣平后，在一条长边上对中锐出深0.8mm长90mm的缺口（这两个缺口应各在方棍的个大侧面上）。
5.7特制纸的制备：将120mm×600mm纸条（5.1)平铺在玻璃板.上，将刮胶器（5.6）放在纸条-端(120mm边），刮胶器的深0.3mm缺口一边位于后下方，框内阈入氧化锌背糊（4.3），待分布均勾后缓慢向前移动，于是纸.1:留有一层0.3mm厚氧化锌膏糊，将其置子80℃的于燥箱（5.5)于爆30min后压平，剪成120mm×80mm纸条备用。GB/T14797,3—2008
6取样免费标准下载网bzxz
按GB/T8290的舰定进行。
7测试步骤
7.1试样制备

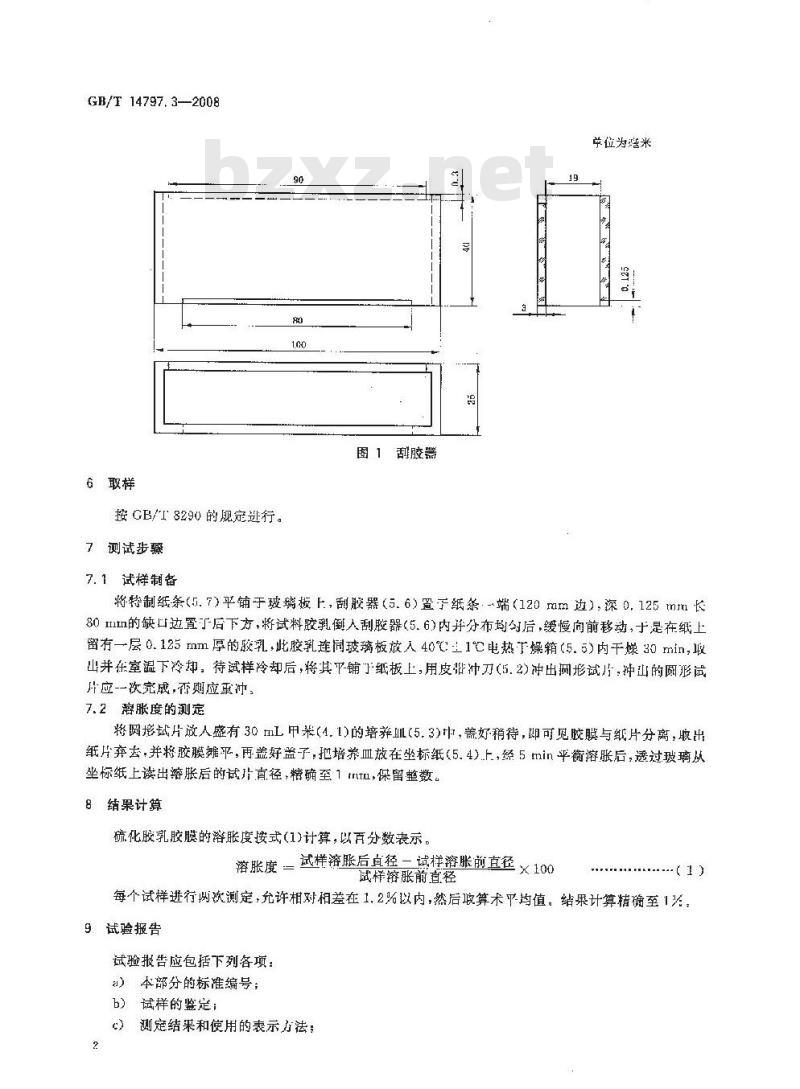

刮胶器
单位为湾米
将特制纸条（5.7）平铺于玻璃板上，刮胶器（号.6）置于纸条端（120mm边），深0.125mm长80I1丑的缺口边置了后下方，将试料胶乳倒入刮胶器（5.6)内并分布玛匀后，缓慢向前移动，于是在纸上留有一层0.125mm厚的胶乳，此胶乳连同玻璃板放入40℃上1C电热下燥箱（5.5)内干燥30min，圾出并在室温下冷却，待试样冷却后，将其平铺了纸板上，用皮带冲刀（5.2)冲出测形试片，冲山的圆形试应-一次完成，否则应再冲。
7.2溶胀度的测定
将圆膨试片放人盛有30mL甲米(4.1)的培养Ⅲ(5.3)中，盖好稍待，即可见胶膜与纸片分离，取出纸片弃去，并将胶膜摊平，再盖好益了，把培养血放在坐标纸（5.4）.上，经5min平衡溶胀后，透过玻璃从坐标线上读出熔胀后的试片直径，糖确至1nt，保留整数。8结果计算
硫化胶乳胶膜的溶胀度接按式(1)计算，以百分数表示。溶服度 试样溶胍后直餐录鳞样糖胀前直径 × 100试梓溶胀前直径
每个试样进行两次测定，允许相对租差在1.2%以内，然后取算术平均值。结果计算精确至1关，9试验报告
试验报告应包括下列各项：
）本部分的标准编号；
b）试样的监定；
c）测定结果和使用的表示方法；2

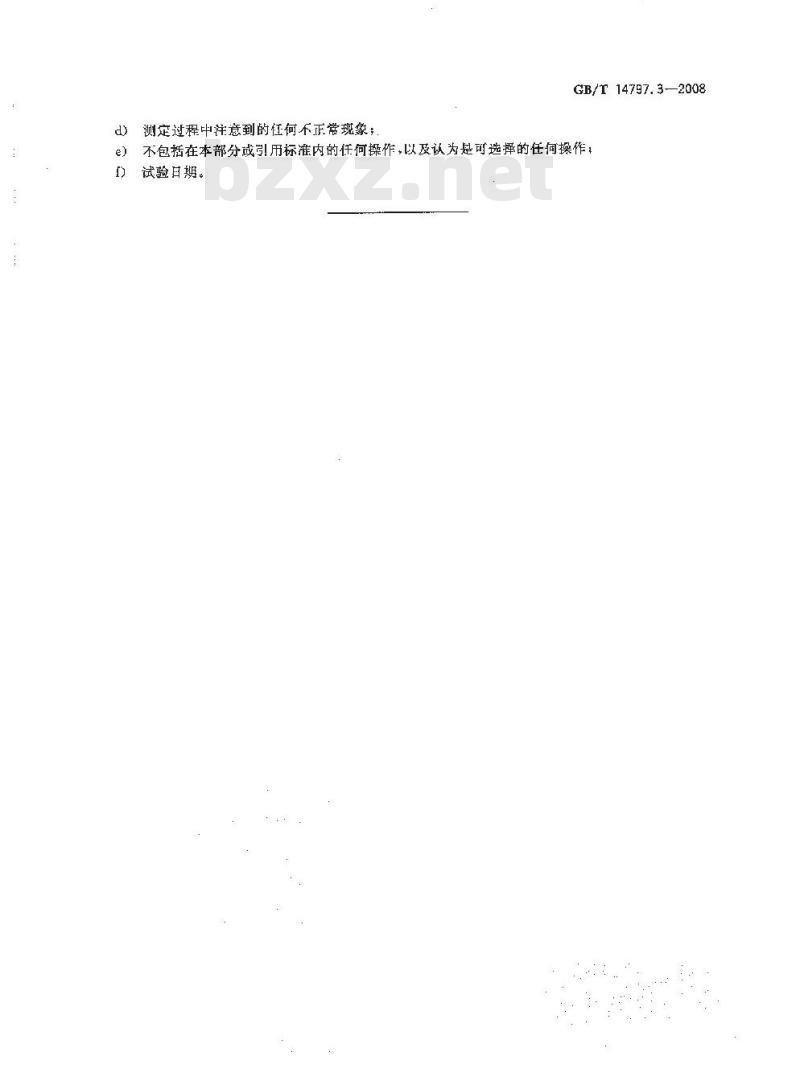

测定过程中注意到的任何不正常现象；GB/T14797.3—2008
不包括在本部分或引用标准内的任何操作，以及认为是可选择的任何操作；试验日期。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
