【国家标准(GB)】 浓缩天然胶乳 硫化胶乳 粘度的测定

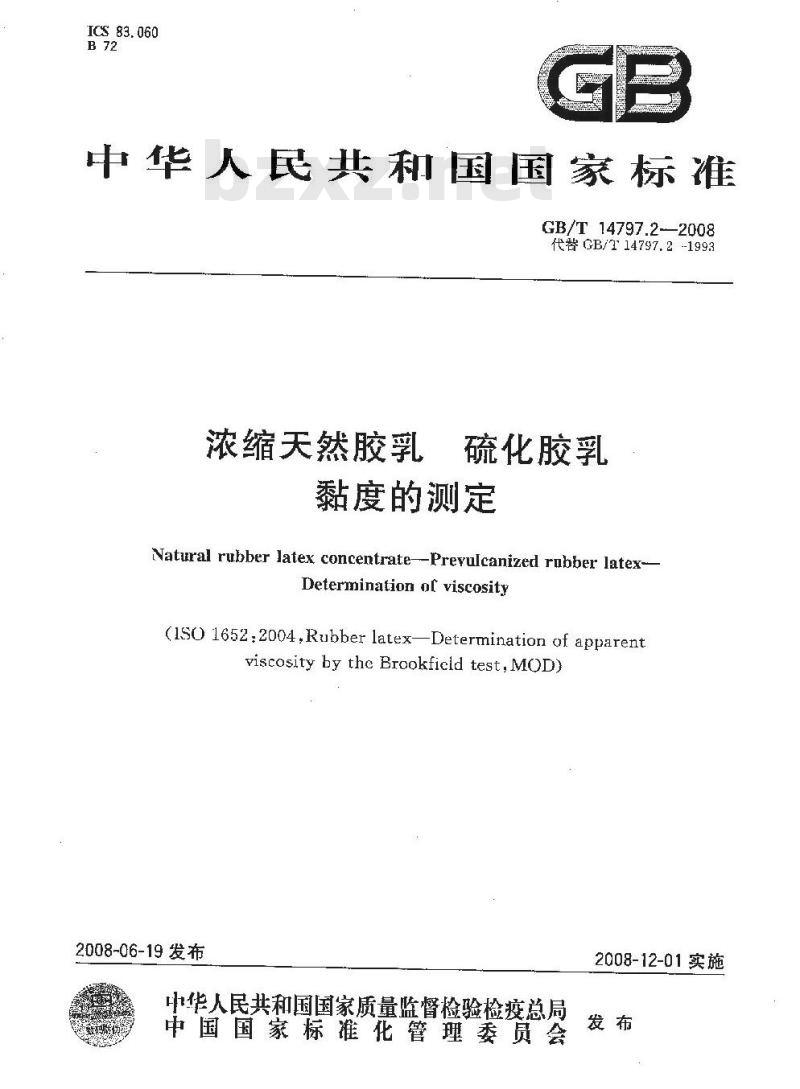

ICS 83.060wwW.bzxz.Net
中华人民共和国国家标准
GB/T 14797.2-—2008
代替GB/T14797.2--1993
浓缩天然胶乳
硫化胶乳
黏度的测定
Natural rubber latex concentrate--Prevulcanized rubber latexDetermination of viscosity
(1S0 1652:2004,Rubber latex—Determination of apparentviscosity by the Brookficld test,MOD)2008-06-19 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-12-01实施

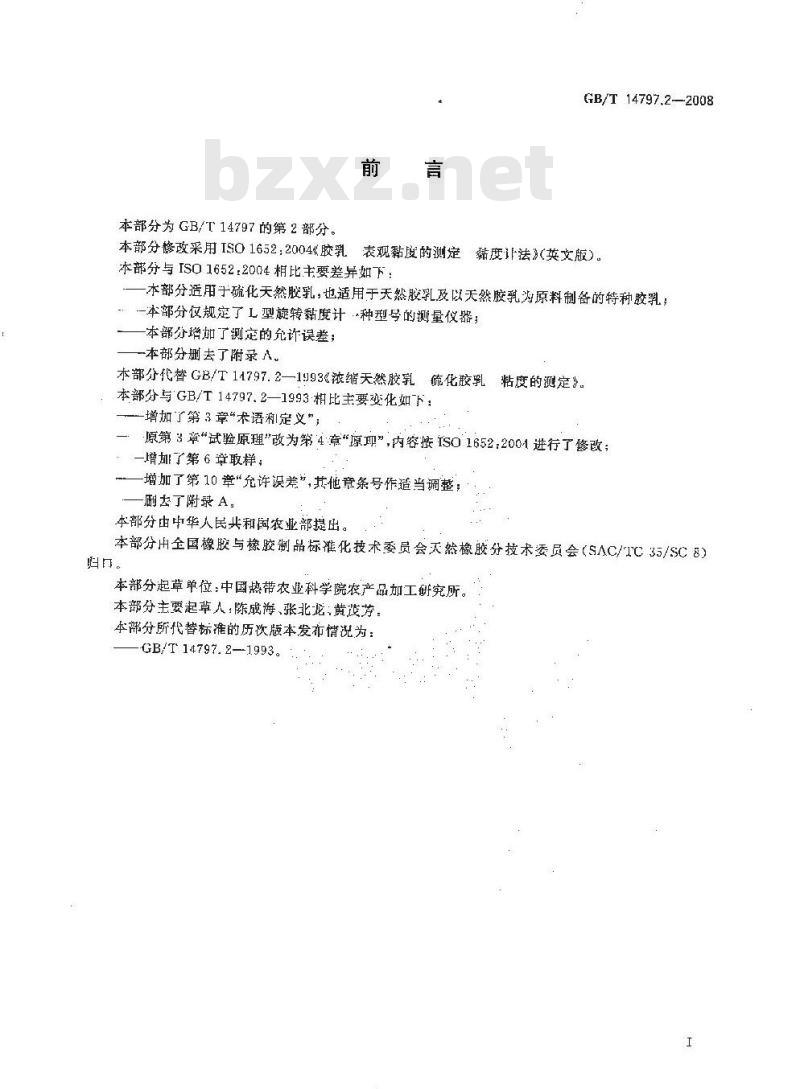

本部分为GB/T14797的第2部分。前言
GB/T14797.2—2008
本部分修改采用ISO1652：2004《胶乳表观黏度的测定黏度让法》（英文版）。
本部分与ISO1652:2004相比主要差异如下：一本部分适用于硫化天然胶乳，也适用于天然胶乳及以天然胶乳为原料制备的特种胶乳，一本部分仅规定了L型旋转黏度计，种型号的测量仪器：本部分增加了测定的允许误差；-本部分删去了附录A。
本部分代替GB/T11797.2—19193&浓缩天然胶乳硫化胶乳，粘度的测定》。本部分与GB/T14797.2—1993·相比主要变化如下：-增加了第3章“术语定义”，
原第：章“试验原理”改为第4章“原现”，内容按ISO1652：2001进行了修改；一增加了第6章取样；
增加了第10章“允许误差”，其他意条号作道当调整；刷去了附录A。
本部分由中华人民共和国农业部提出。本部分出全国橡胶与橡胶制品标准化技术委员会天然橡胶分技术委员会（SAC/TC35/SC8）归口
本部分起草单位：中国热带农业科学院农产品加工研究所。本部分主要起草人：陈成海、张北龙：黄茂芳芬本部分所代替标准的历次版本发布情况为：GB/T14797.2—-1993。
浓缩天然胶乳、硫化胶乳
黏度的测定
GB/T14797.2—2008
使用GB/T14797的本部分的人员应该熟悉正规实验室的操作规程。本部分无意涉及因替告
使用本部分可能出现的所有安全问题。使用煮应制定相应的安全和健康细则，并确保符合国家有关法规规定。
GB/T 14797的本部管现可周上型旋转黏度计测定硫化然胶乳新度的方法。本部分适用于硫化素
就黏度的测定，也适用于天然胶乳及鼠天然腹乳为原料制备的特种胶乳表观黏度的测定。
规范性引用文
下交件中
痛过GE
单（不包括
件，其随后所有瞻修
协议的各方研究是否使用这些
部分。
GB/T 829%
GB/T 829
3术语和定义
下列术语
试样test sa
然浓缩胶乳
缩天然胶乳
用于GB
接 GB/T 829元
4原理
或修订版
新版本。凡悬
体含量的测定（GB)
的本部分。
部分的款。乳是注日期的引用文本部分，而，责励根据本部分达成的引用文，其最新版本适用下本Q123：1985
-2001.eqso114:1997)
用旋转黏度计测
鼠将一个特定的转子浸人胶乳至规定的操度，蔓以定的旋转频率和可控制的剪切速率下旋转，以康产年矩确定胶乳的黏度。用随旋薄赖率和转了大小而定的系数乘以转矩读数得到黏度。对未稀释靠释室殊总固体含量的胶黑均可迹行测定。本部分涉及原理是用手操科的黏度计型导行楚用手指进行操作。最好查阅操作说明书。5仪器
5.1黏度计
黏度计出一台间步电动机组成，电动机在恒定的旋转频率下带动一个转轴，轴上可以接上不同形状和尺寸的转子。能从转速数表选摔转动率。本部分的本意是规定个转速，但实际上其他转速也可使用。将转了浸人胶乳至规定的深度，使转子在胶乳中转动，这时，对转子的阻力会使转轴产生个力矩。出此产生的平衡力矩由指针表示在刻有0～100个单位的刻度盘上》。1）合造的仪器可以从下列儿个方得到：如BrookfieldEngineeringLaburatarie，Inc.，Stoughton，Mage。272，USA(LVF型和LVT塑符合L型仪器的要求);Gcbruder Haake GrnbH.Dieselstr,4,D-7822?Karlgruhe,Gernay:上海精密仪器有限公司，DJ-1，给出这一信息考为了方便本部分的使用者，并不表示对这一产品的认可。
GB/T14797.2—2008

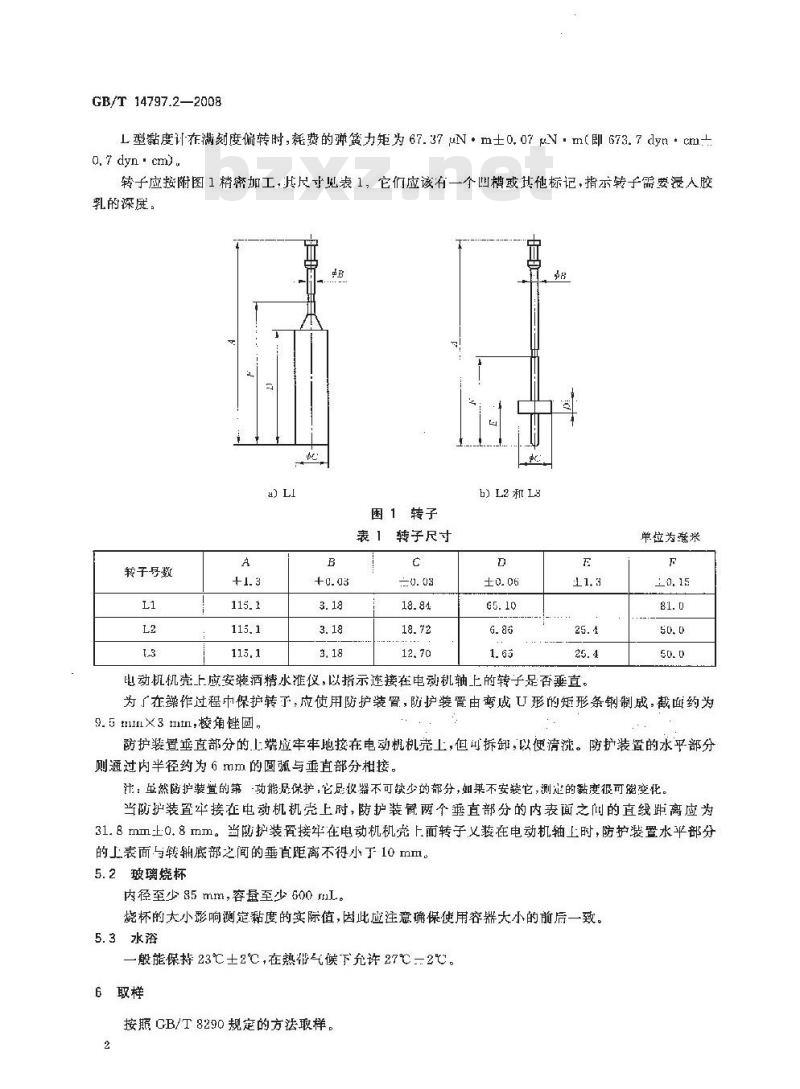

L型黏度计在满刻度偏转时，耗费的實力矩为67.37mN·m士0.07V·m（即673.7dyn.cm士0. 7 dyn' cm).
转子应按附图1精密加工，其尺寸见表1，它们应该有一个回槽或其他标记，指示转子需要浸人胶乳的深度。
转子号数
圈１转子
表1转子尺寸
b) L2 和 L3
单位为驾米
电动机机壳上应安装酒精水准仪，以指示连接在电动机轴上的转子足否垂直。F
为「在操作过程中保护转了，应使用防护装置，防护装置由弯成U形的矩形条钢制成，截面约为9.5nx3mn，校角锉回。
防护装置垂直部分的上端应牢牢地接在电动机机尧上，但可拆卸，以便洗。防扩装置的水平部分则通过内半径约为6 mm的圆孤与垂直部分相接。注：虽然随护装觉的第功能足保护，它品议器不可快少的部分，如果不安装它，测楚的黏度很可倦变化。当防护装置牢接在电动机机党上时，防护装骨两个垂直部分的内表面之间的直线距离应为31.8mm土0.8mm。当防护装置接牢在电动机机壳上而转子义装在电动机轴上时，防护装置水平部分的上表面与转轴底部之间的垂直距离不得小于10 mm。5.2玻璃烧杯
内径少85mm，容最量至少600mL
烧杯的大小响测定黏度的实际值，因此应注意确保使用容器大小的前后一致。5.3水浴
一般能保持23℃±2℃，在热气候下充许27℃一2℃。6取样
按期 GB/T 8290规定的方法取样。2

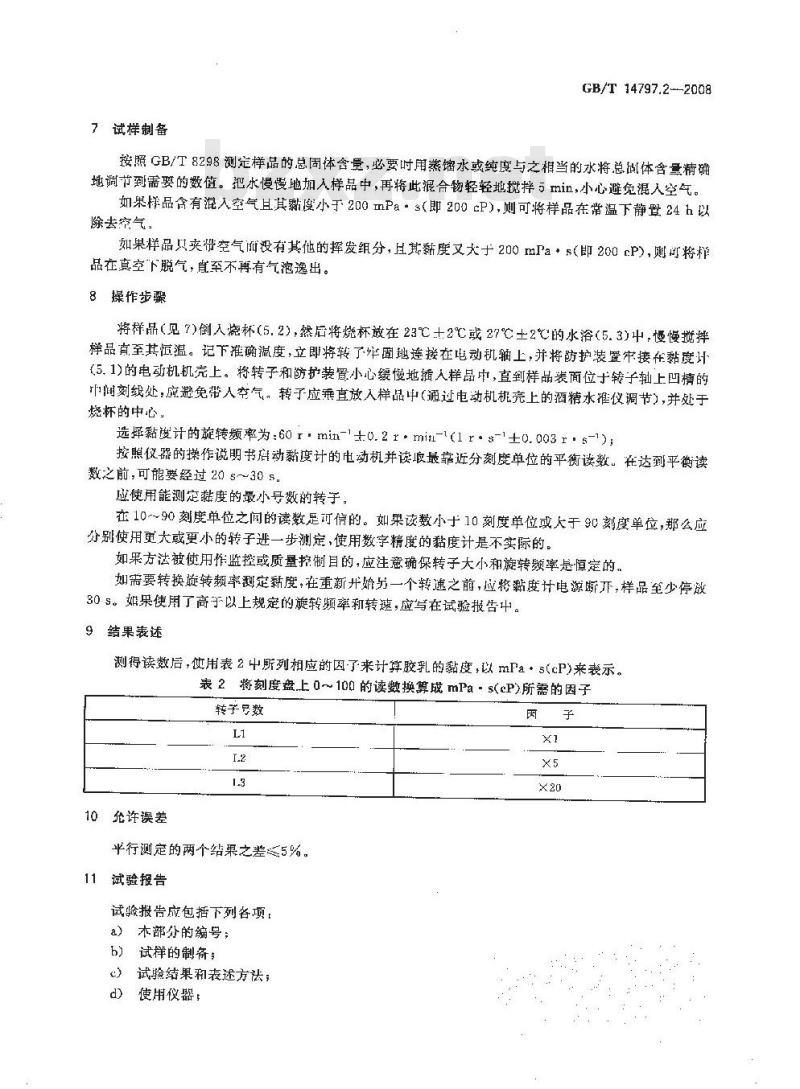

7试样制备
GB/T 14797.2-2008
按照GB/T8298测定样品的总固体含量，必要时用蒸馅水或纯度与之相当的水将总乱体含量精确地调节到需要的数值。把水慢慢地加入样品中，再将此混合物轻轻地搅拌5min，小心避免混入空气。如果样品含有混入空气且其黏度小于200mPa.s（即200cP），则可将样品在常温下静置24h以除去帘气。
如果样品只夹带空气而没有其他的挥发组分，直其黏度又大于200mPa·s（即200cP)，则可将样品在真空“下脱气，直至不再有气泡逸出。8操作步骤
将样品（见7)倒入烧杯（5.2)，然后将烧杯放在23℃+2℃或27℃±2℃的水浴（5.3)中，慢慢搅拌样品直至其恒温。记下准确温度，立即将转了坏固地连接在电动轴上，并将防护装置牢接在黏度计5.1)的电动机机壳上。将转子和防护装置小心缓慢地插人样品中，直到样品装面位于转子轴上凹槽的间刻线处：应避免带人空气。转子应乘直放入样品中（通过电动机机亮上的酒精水准仪调节），并处于烧杯的中心。
选择黏度计的旋转频率为：60r·min-1±0.2rmit-1(1 r·s-1±0.003r·ε-1);按照仪器的操作说明书底动黏度计的电动机并读收最靠近分刻度单位的平衡读数。在达到平衡读数之前，可能要经过20s～30s.
应使用能测定黏度的最小号数的转子，在10～90刻度单位之间的读数是可信的。如果读数小于10刻度单位或太于90刻度单位，那么应分别使用更大或更小的转子进一步测定，使用数字精度的黏度计是不实际的。如果方法被使用作监控或质量控制目的，应注意确保转子大小和旋转题率是恒定的如需要转换旋转赖率测定黏度，在重新开始另一个转速之前，应将度计电源断开，样品至少停放30s。如果使用了高于以上规定的旋转频率和转速，应写在试验报告中。9结果表述
测得读数后，使用表2中所列相应的因了来计算胶乳的黏度，以mFa·s(cP)来表示。表2将刻度盘上0～100的读数换算成mPa-s(cP)所需的因子转子号数
10许误差
半行测定的两个结果之差逐5%。11试验报告
试验报告应包括下列各项，
a）本部分的编号；
b）试样的制备：
试验结果和表述方法；
使用仪器：
GB/T 14797.2-—2008
转子号数；
胶乳的总固体含量和胶乳是否被稀释：试验温度；
试验过程中注意到的任荷不正常现象：不包括在本部分惑引用标准中的征何操作，必及认为是非强制性的任何操作：越验日期，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
