【国家标准(GB)】 优质碳素钢热轧盘条

ICS 77. 140. 60
中华人民共和国国家标准
GB/T4354—2008
代替CB/T4354—1994
优质碳素钢热轧盘条
Hot rolled quality carbon steel wire rods2008-08-05发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施
本标准修改采用JISG3506：2004《高碳钢盘条》（英文版）。GB/T4354-—2008
本标准根据IISG3506：2004重新起草，与JISG3506：2004相比，本标准主要技术差异如下，钢的牌号不同，采用GR/T699中的各牌号；增加了数值修约的规定
本标催代替GB/T4351-1991《优质碳钢热轧盘条》，与GB/T4354—1994相比，本标准主要作了如下修改：
“冶炼方法\中取消原标准中平炉冶炼；-增加了订货内容条款；
-—“技术要求”中将原标准脱碳层深度三组分级改为二组；“技术要求”对尺寸、外形、重量规定作了修改；--“试验方法”中取样数量作了修改；增加了数值修约规定。
本标准由中国钢铁业协会提出：本标准山全国钢标滩化技术委员会归口。本标准起草单位：马鞍山钢铁股份有限公司.江汇阴兴澄特种钢铁有限公司，百钢集团有限公司、青岛钢铁有限公司、江苏永钢集团有限公司、安阳钢铁集团有限责任公司、湖南湘潭钢铁集团有限公司、宣化钢铁集团有限责任公司、东有横特钢集团有限公司、治金工业信息标雅研究院。本标准主要起草人：宋强、方拓野、刘玉兰、李国忠、王丽萍、郑世分、陈华斌、张先轶、唐武蜂、李小莉、马立明、刘晓东、正玲君、戴石锋。本标准所代替标推的历次版本发布情记为：-GB/T 43541984.GB/T 43541994.1

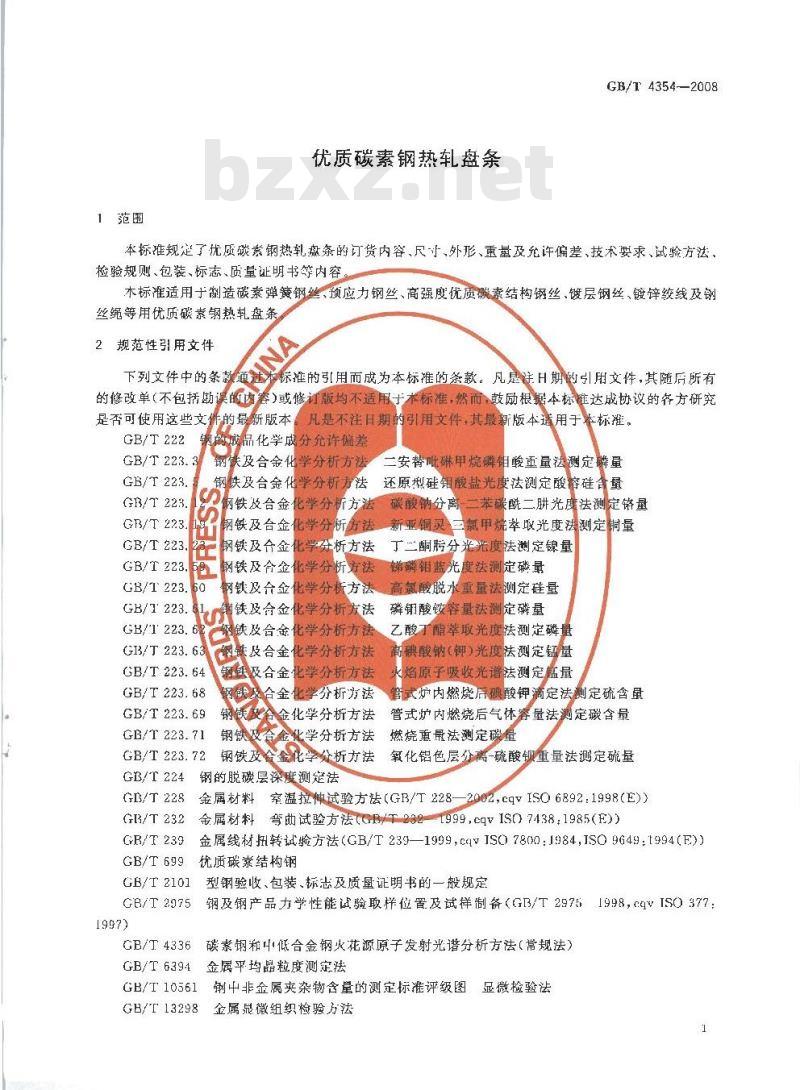

1范围
优质碳素钢热盘条
GB/T4354--2008
本标准规定了优质碳素钢热轧盘条的订货内容、尺寸、外形、重量及充许偏差、技术要求、试验方法、检验规则、包装、标志、质量证明书等内容木标准适用于制造碳素弹簧钢丝、预应力钢丝、高强度优质碳素结构钢丝、镀层钢丝、镀锌绞线及钢丝绳等用优质碳素钢热轧盘条
2规范性引用文件
下列文件中的条款通为标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括助误的内春）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的方研究是否可使用这些文你的最新版本GB/T 222
GB/T 223. 3
GB/T 223
GB/T 223Www.bzxZ.net
GB/T 223
凡是不注日期的引用文件，其最新版本适用于本标准。发品化学成分允许偏养
钢铁及合金化学分析方法
二安替吡甲烷磷钼酸重量法测定酵量钢铁及合金化学分析
还原型硅铝酸盐光度法测定酸容硅合量方法
C钢铁及合金化学分析方法
碳酸钠分离
二苯碳酰二肼光度法测定铬量
新亚铜灵三氯甲烧举取光度法测定铜量钢铁及台金化学分析方法
钢铁及合金化学
GB/T 223.
分析方法丁二酮腾分光光度法测定镍量23
GB/T 223.
GB/T223
GB/1 223
钢铁及合金化学分析方法磷钼蓝光度法测定量钢铁及合金化学分析方法高氯酸脱水重量法测定硅量国铁及合金化学分析方法磷钼酸敏容量法测定磷量S
GB/'1 223. 62
钢铁及合金化学分析方法
钢铁及合金化学分析方法
GI3/T 223.63
GB/T 223.64
GB/T 223.68
钢售及合金化学分析方法
钢铁及合金化学分析方法
钢镁金化学分析方法
GB/T 223. 69
GB/T 223.71
金金化学分析方法
钢铁及金花学分析方法
GB/T 223. 72
GB/T 224
GB/T 228
GB/T232
GR/T 239
GB/T 699
GB/T2101
钢的脱碳层深度测定法
乙酸丁酯萃取光度法测定磷量
高碘酸钠（钾）光度法测定锰量火焰原子吸收光谱法测定盖量
管式炉内燃烧后碘酸钾清定法测定硫含量管式炉内燃烧后气体容量法测定碳含量燃烧重量法测定碳量
氧化铝色层分离-硫酸钢重量法测定硫量金属材料案温拉伸试验方法(GB/T228—2002,cqVISO6892:1998(E))金属材料弯曲试验方法（OB/T232-【999，cqVIS07438：1985（F)）金属线材扭转试验方法(GB/T239—1999,cqVISO7800：1984,JSO9649：1994(E))优质碳素结构钢
型钢验收、包装、标志及质量证明书的一般规定GB/T 2975
GB/T 4336
GB/T 6394
GB/T 10561
GB/T 13298
钢及钢产品力学性能试验取样位置及试样制备（GB/T29751998，cqISO377：碳素钢和中低合金钢火花源原子发射光谱分析方法(常规法）金属平均晶粒度测定法
钢中非金属夹杂物含量的测定标准评级图，显微检验法金属显微组织检验方法
GB/T4354—2008

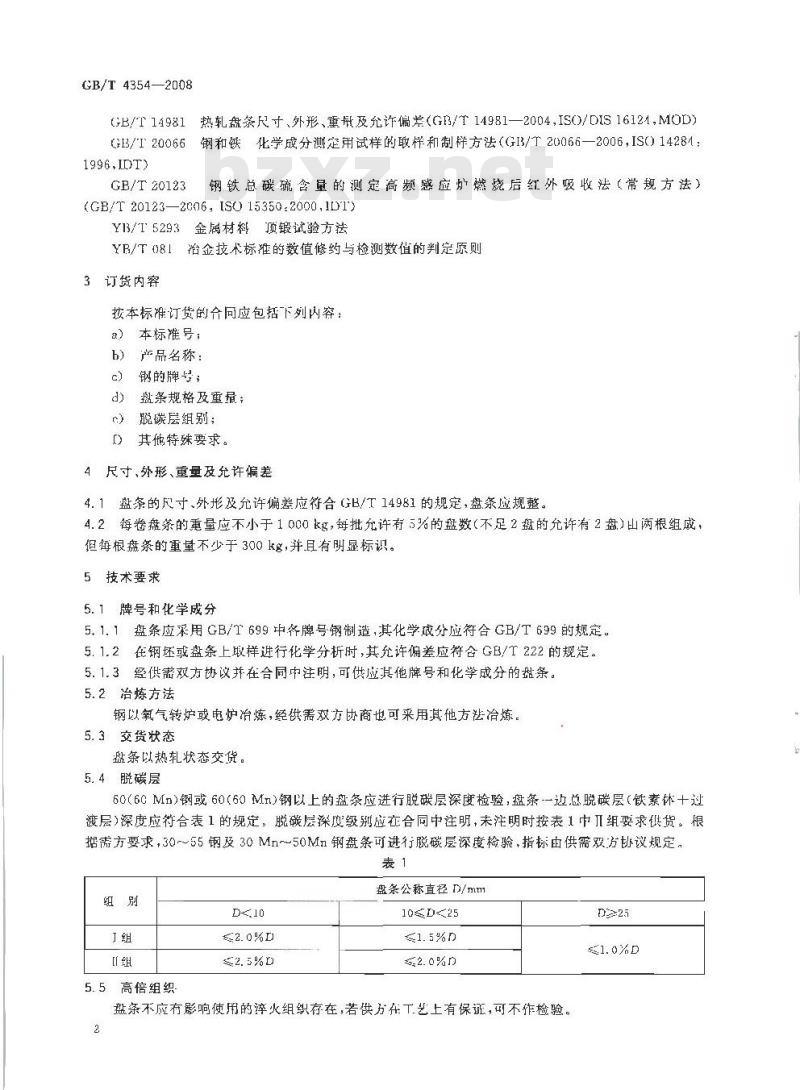

热轧盘条尺寸、外形、重最及允许偏禁（GB/T14981—2004,ISO/DIS16121,MOD)GB/T 14981
GB/I 20066
GB/T 20123
钢和铁化学成分测定用试样的取样和制样方法（G13/T20066—2006，IS(）14281：钢铁总碳硫含量的测定高频感应灯燃烧后红外吸收法（常规方法）(GB/T 201232006,IS0 15350:2000,1D1)Y13/I5293金属材料顶锻试验方法YB/T081治金技术标准的数值修约与检测数值的判定原则3订货内容
按本标准订贷的合同应包括下列内容：a）本标准号；
b）产品名称：
钢的牌号：
d）盘条规格及重量；
貌碳层组别；
）其他特殊要求。
4尺寸、外形、重量及允许偏差
4.1盘条的尺寸、外形及允许偏差应符合B/T14981的规定，盘条应规整。4.2每卷盘条的重量应不小于1000kg，每批允许有5%的盘数（不足2盘的允许有2盘)山两根组成，但每根盘条的重量不少于300kg，并且有明显标识。5技术要求
5.1牌号和化学成分
5.1.1盘条应采用GB/T 699 中各牌号钢制造,其化学戒分应符合GB/T699的规定。5.1.2在钢还或盘条上取样进行化学分析时，其允许偏差应符合GB/T222的规定。5.1.3经供需双方协议并在合同中注明，可供应其他牌号和化学成分的盘条。5.2治炼方法
钢以氧气转炉或电炉冶炼，经供需双方协商也可来用其他方法冶炼。5.3交货状态
盘条以热轧状态交货。
5.4脱碳层
60(60Mn）钢或60(60Mn）钢以上的盘条应进行脱碳层深度检验，盘条-一边总脱碳层（铁素休十过渡层）深度应符合表1的规定，脱碳层深度级别应在合同中注明，未注明时按表1中Ⅱ组要求供货。根据需方要求，30~~55钢及30Mn~50Mm钢盘条可进行脱碳层深度检验，指标由供需双方协议规定。表1
5.5高倍组织
盘条公称直径 D/mm
10≤25
≤2.0%门
盘条不应有影响使用的率火组织存在，若供方在工艺上有保证，可不作检验。2

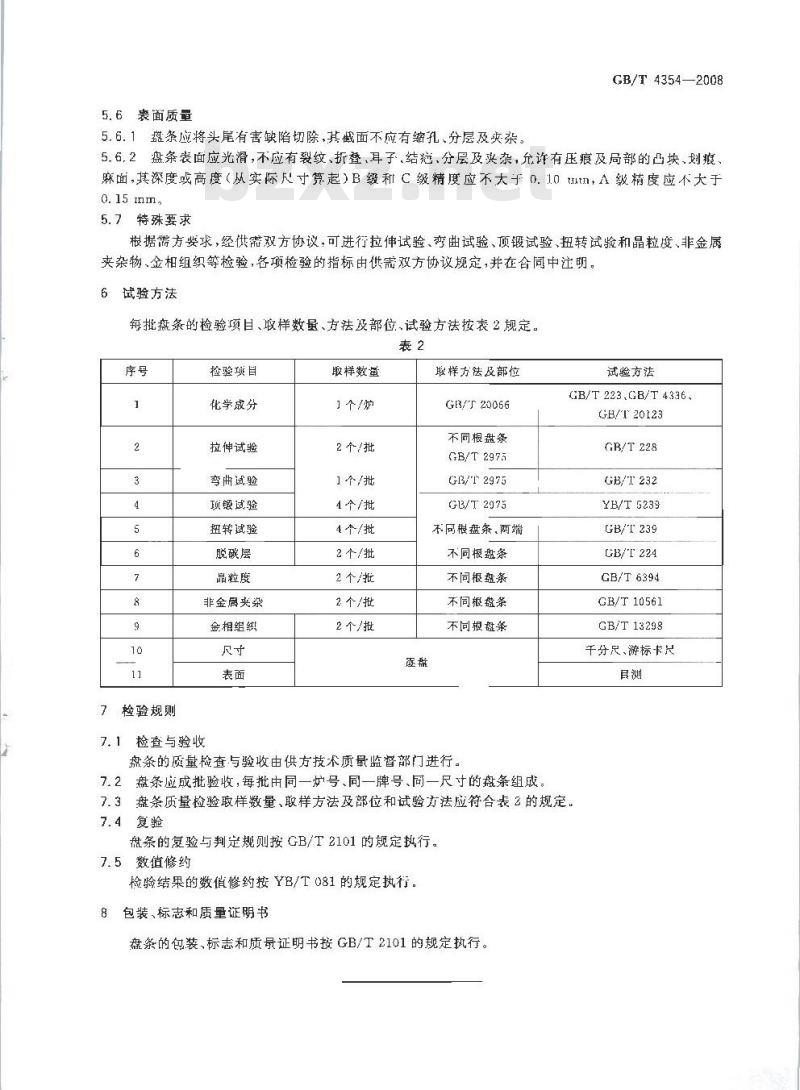

5.6表面质量
5.6.1盘条应将头尾有害缺陷切除，其截面不应有缩孔、分层及夹杂。GB/T 4354—2008
5.6.2盘条表面应光滑，不应有裂纹、折登，耳子结疤、分层及夹杂，允许有压痕及局部的凸块，划痕、麻面,其深度或高度（从实际尺寸算起)B级和 C 级精度应不大于0.10 tuuIA级精度应不大于o.15nm,
5.7特殊要求
根据需方要求，经供需双方协议，可进行拉伸试验、弯曲试验、顶锻试验、扭转试验和晶粒度、非金属夹杂物、金相组织等检验，各项检验的指标由供需双方协议规定，并在合同中注明。试验方法
每批盘条的检验项目、瑕样数、方法及部位,试验方法按表2规定，表2
检验规则
检验项目
化学成分
拉伸试验
李曲试验
项锻试验
扭转试验
脱碳层
晶粒度
非金唇夹杂
金相组织
7.1检查与验收
取样数蚤
】个/炉
2个/批
1个/批
4个/批
4个/批
2个/批
2个/批
2个/批
2个/批
取样方法及部位
GB/T 20066
不同根盘条
GB/T 2975
GB/T2975
GB/T2975
不同根盘条，两端
不同根盘条
不同根盘条
不同银盘条
不同根盘条
盘条的质量检查与验收由供方技术质量监督部门进行。7.2盘条应成批验收，每批由同一炉号、同一牌号、同一尺寸的盘条组成，试验方法
GB/T223.GB/T4336、
GB/T 20123
GB/T 228
GB/T232
YB/T5239
GB/T239
GB/T 224
GB/T6394
GB/T10561
GB/T 13298
千分尺、游标卡尺
7.3盘条质量检验取样数量、取样方法及部位和试验方法应符合表2的规定。7.4复验
盘条的复验与判定规则按GB/T2101的规定热行。7.5数值修约
检验结果的数值修约按YB/T081的规定执行。包装、标志和质量证明书
条的包装，标志和质景证明书按GB/T2101的规定执行。GB/T 4354-2008
中华人民共和国
国家标推
优质碳素钢热轧盘条
GB/T 43542008
中国标准出版社出版发行
北京复兴门外三果河北街16号
邮政编码：100045
网址 spc.net. cn
电话：6852394668517548
中国标准山版社禁皇岛印别」印刷各地新华书店经销
本880×12301/16
申张0.5
字数&下疗
200R年11月第一版
2.008年11月第--次印刷
书号：155066：1-34702
如有印装差错
定价10.元
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
