【国家标准(GB)】 压电陶瓷材料性能测试方法 静态弯曲强度的测试

ICS31-030

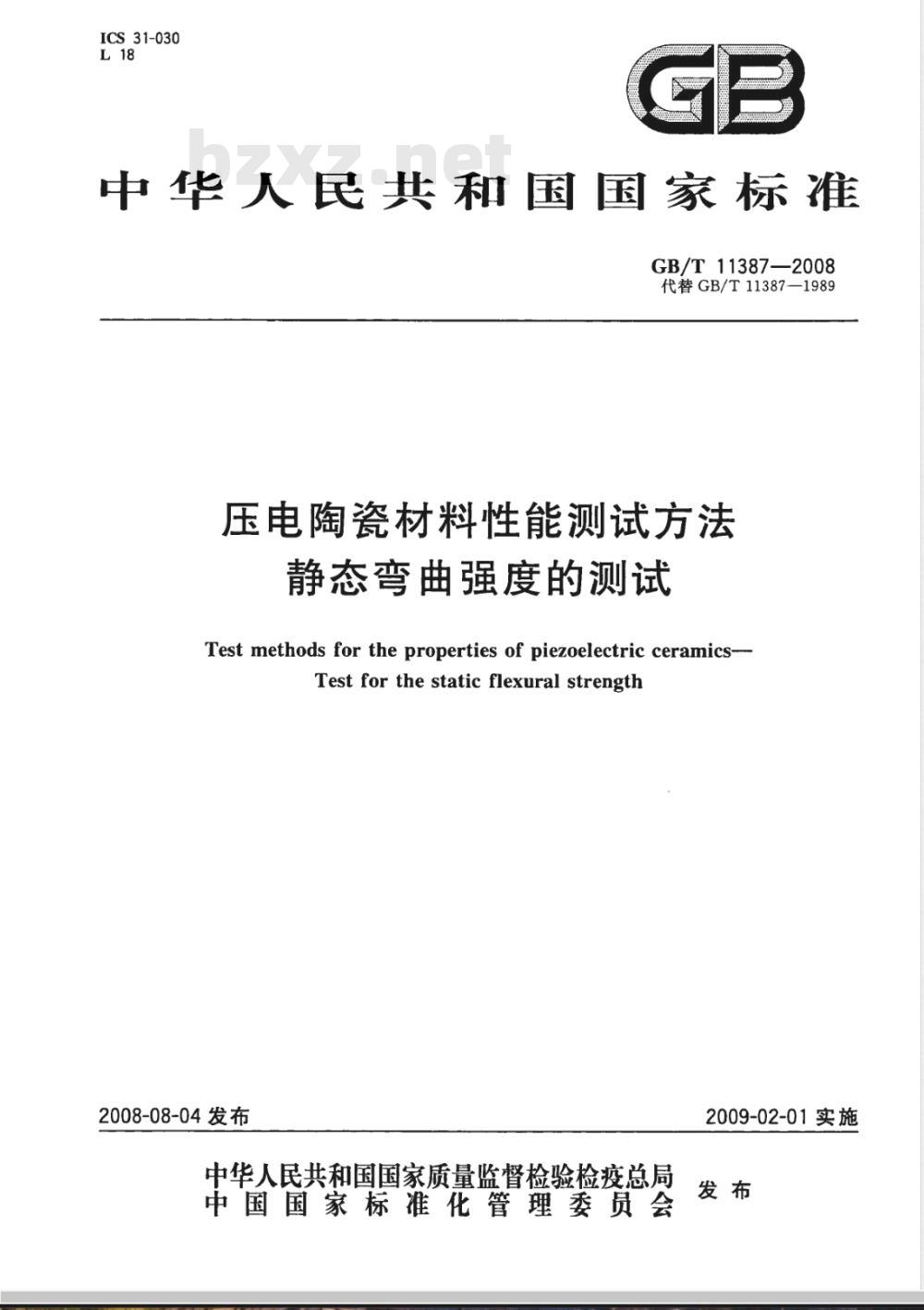

中华人民共和国国家标准
GB/T11387—2008
代替GB/T11387—1989
压电陶瓷材料性能测试方法
静态弯曲强度的测试
Test methods for the properties of piezoelectric ceramics-Test for the static flexural strength2008-08-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　下载标准就来标准下载网
2009-02-01实施

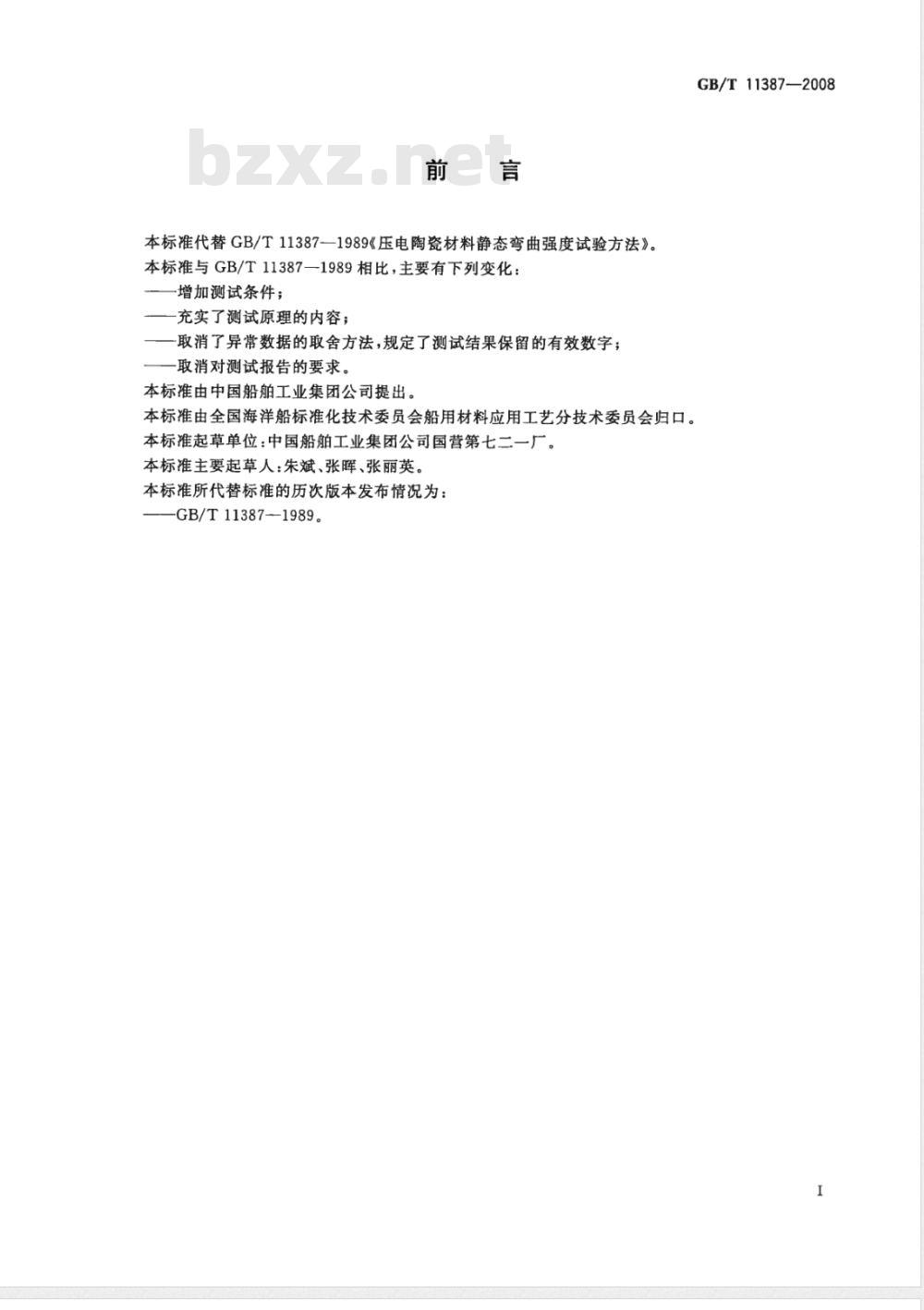

本标准代替GB/T11387—1989《压电陶瓷材料静态弯曲强度试验方法》。本标准与GB/T11387—1989相比，主要有下列变化：增加测试条件；
一充实了测试原理的内容；
一取消了异常数据的取舍方法，规定了测试结果保留的有效数字；一取消对测试报告的要求。
本标准由中国船舶工业集团公司提出。本标准由全国海洋船标准化技术委员会船用材料应用工艺分技术委员会归口。本标准起草单位：中国船舶工业集团公司国营第七二一厂。本标准主要起草人：朱斌、张晖、张丽英。本标准所代替标准的历次版本发布情况为：-GB/T11387-1989。
GB/T11387—2008

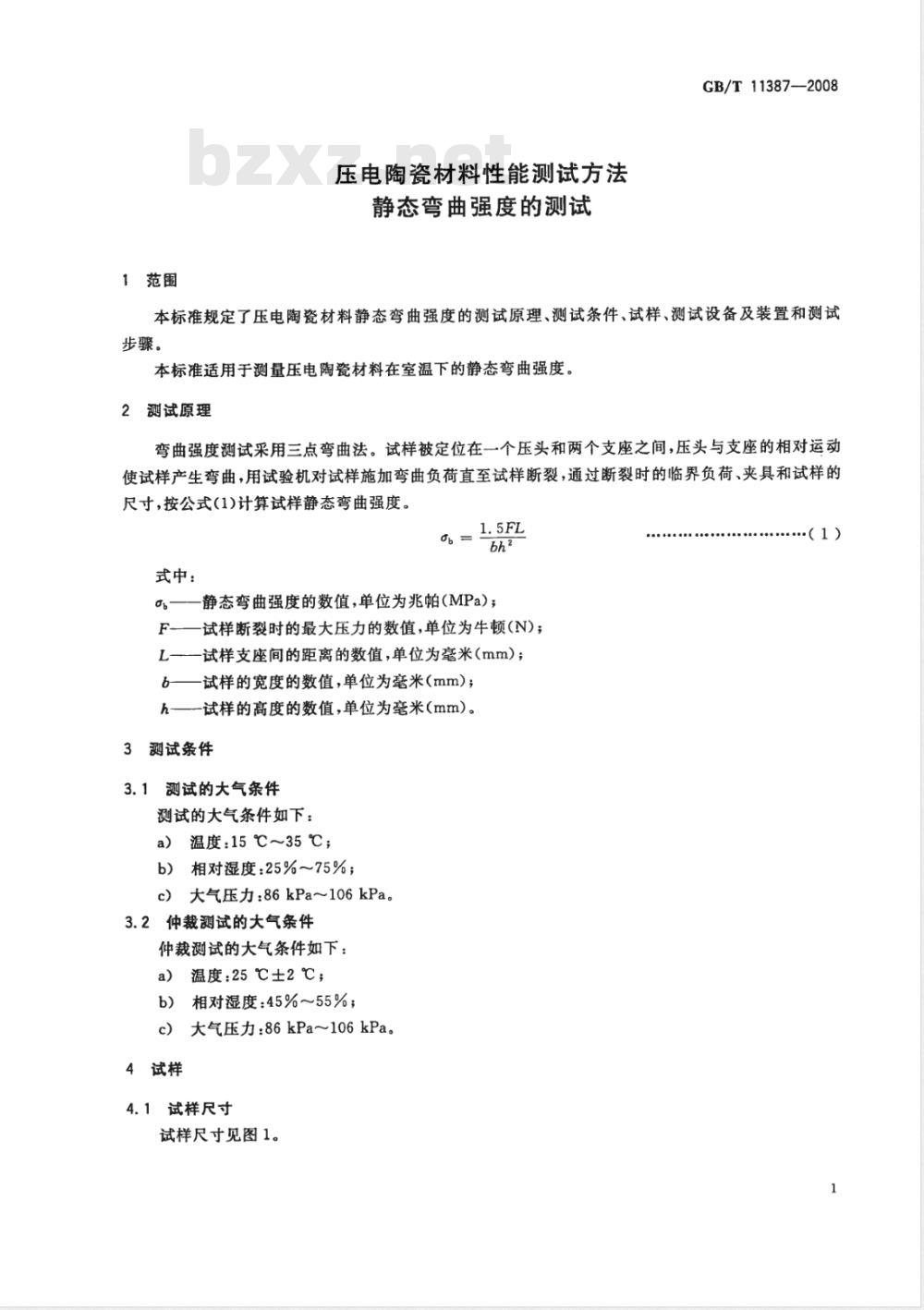

1范围
压电陶瓷材料性能测试方法
静态弯曲强度的测试
GB/T11387-2008
本标准规定了压电陶瓷材料静态弯曲强度的测试原理、测试条件、试样、测试设备及装置和测试步骤。
本标准适用于测量压电陶瓷材料在室温下的静态弯曲强度。测试原理
弯曲强度测试采用三点弯曲法。试样被定位在一个压头和两个支座之间，压头与支座的相对运动使试样产生弯曲，用试验机对试样施加弯曲负荷直至试样断裂，通过断裂时的临界负荷、夹具和试样的尺寸，按公式(1)计算试样静态弯曲强度。1.5FL
式中：
—一静态弯曲强度的数值，单位为兆帕（MPa)；F一试样断裂时的最大压力的数值，单位为牛顿(N)；L——试样支座间的距离的数值，单位为毫米(mm）)；b一试样的宽度的数值，单位为毫米（mm）；h—试样的高度的数值，单位为毫米(mm)。3测试条件
3.1测试的大气条件
测试的大气条件如下：
a）温度：15℃~35℃；
b）相对湿度：25%～75%；
c）大气压力：86kPa～106kPa。3.2仲裁测试的大气条件
仲裁测试的大气条件如下：
温度：25℃±2℃；
相对湿度：45%～55%；
c）大气压力：86kPa～106kPa。4试样
4.1试样尺寸
试样尺寸见图1。
（1）
GB/T11387—2008
4.2试样的处理

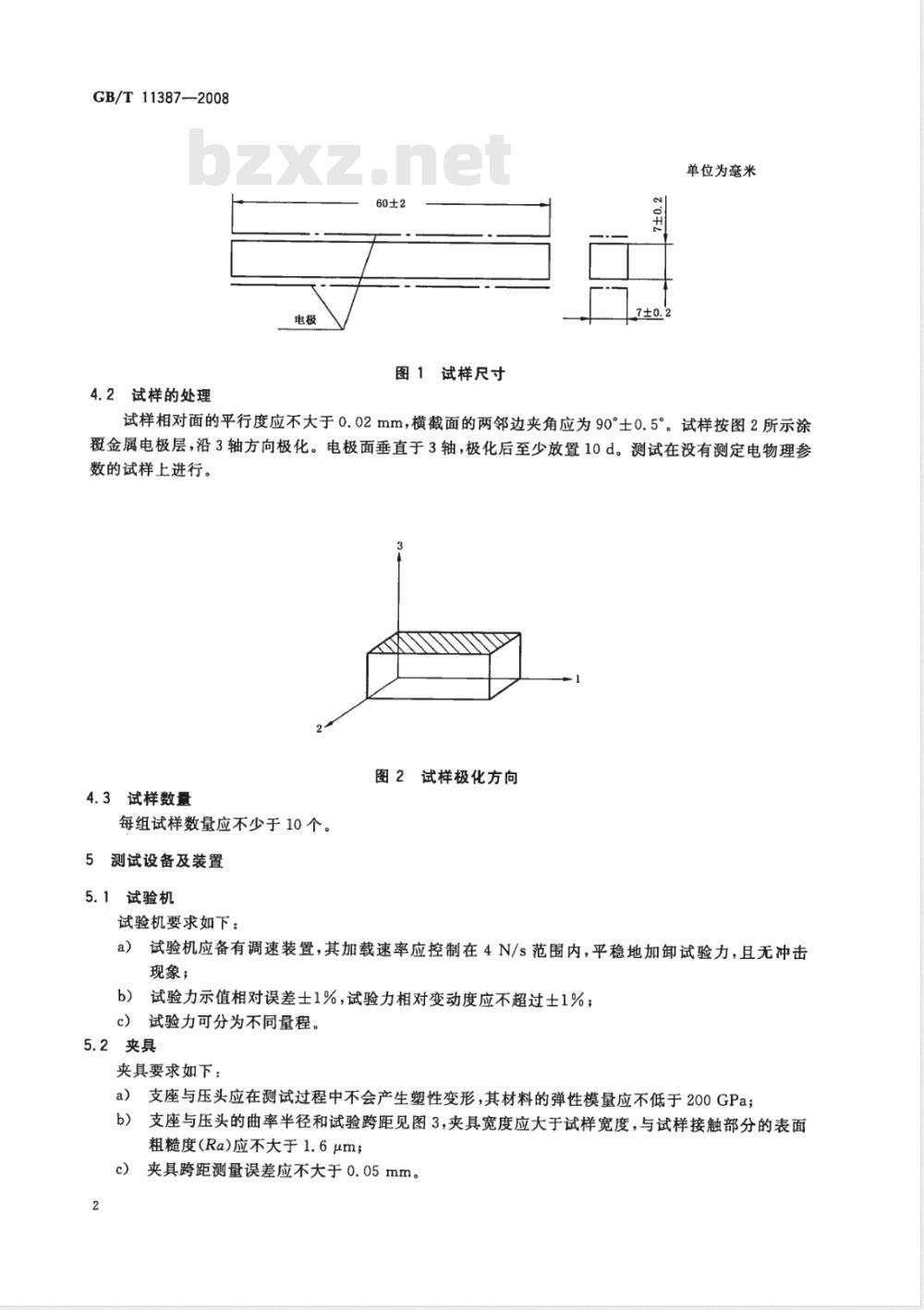

图1试样尺寸
单位为毫米
试样相对面的平行度应不大于0.02mm，横截面的两邻边夹角应为90°土0.5°。试样按图2所示涂覆金属电极层，沿3轴方向极化。电极面垂直于3轴，极化后至少放置10d。测试在没有测定电物理参数的试样上进行。
4.3试样数量
每组试样数量应不少于10个。
5测试设备及装置
5.1试验机
试验机要求如下：
图2试样极化方向
试验机应备有调速装置，其加载速率应控制在4N/s范围内，平稳地加卸试验力，且无冲击a）
现象；
试验力示值相对误差士1%，试验力相对变动度应不超过士1%；b）
试验力可分为不同量程。
5.2夹具
夹具要求如下：
a）支座与压头应在测试过程中不会产生塑性变形，其材料的弹性模量应不低于200GPa；支座与压头的曲率半径和试验跨距见图3，夹具宽度应大于试样宽度，与试样接触部分的表面b)
粗糙度(Ra)应不大于1.6μm；
夹具跨距测量误差应不大于0.05mm。c）
5.3量具

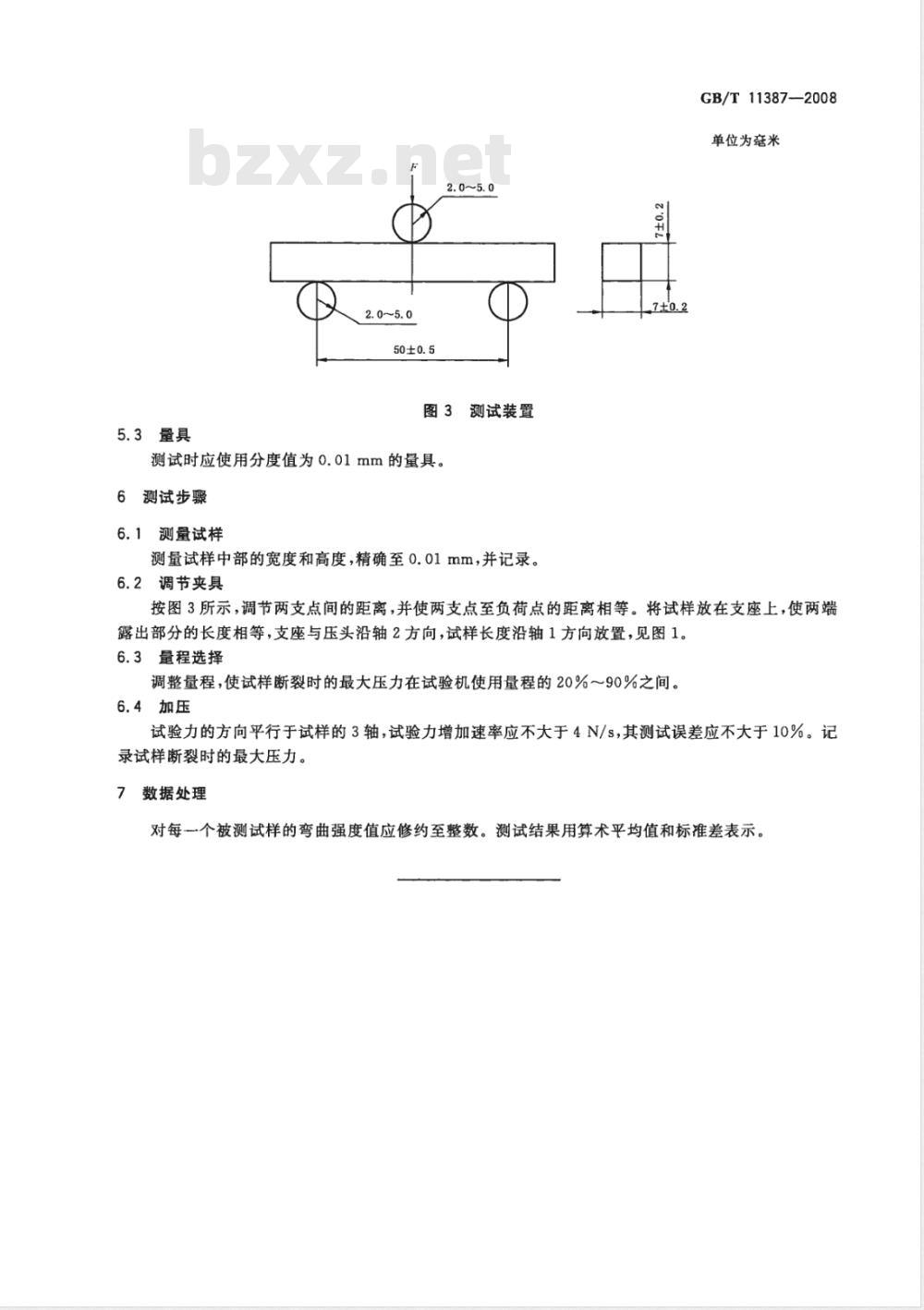

图3测试装置
测试时应使用分度值为0.01mm的量具。测试步骤
6.1测量试样
测量试样中部的宽度和高度，精确至0.01mm，并记录。6.2调节夹具
GB/T11387--2008
单位为毫米
按图3所示，调节两支点间的距离，并使两支点至负荷点的距离相等。将试样放在支座上，使两端露出部分的长度相等，支座与压头沿轴2方向，试样长度沿轴1方向放置，见图1。6.3量程选择
调整量程，使试样断裂时的最大压力在试验机使用量程的20%～90%之间。6.4加压
试验力的方向平行于试样的3轴，试验力增加速率应不大于4N/s，其测试误差应不大于10%。记录试样断裂时的最大压力。
数据处理
对每一个被测试样的弯曲强度值应修约至整数。测试结果用算术平均值和标准差表示。GB/T11387-2008
