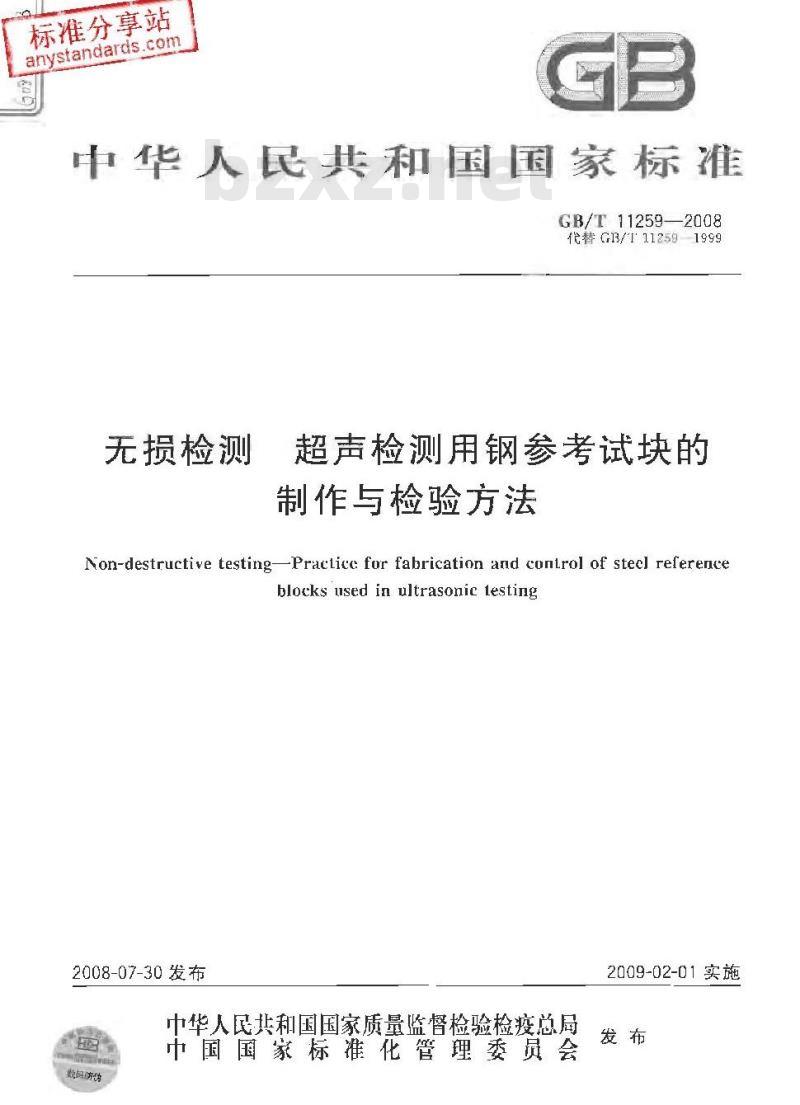

中华人民共和国国家标准
GB/T 11259—2008
代替G3/T112591999
无损检测
超声检测用钢参考试块的
制作与检验方法
Non-destructive testing-Praclice for fabrication and conlrol of steel referenceblocks used in ultrasonic lesting2008-07-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数超游
2009-02-01实施
标准分享站
anystandards.com
GB/T11259—2008

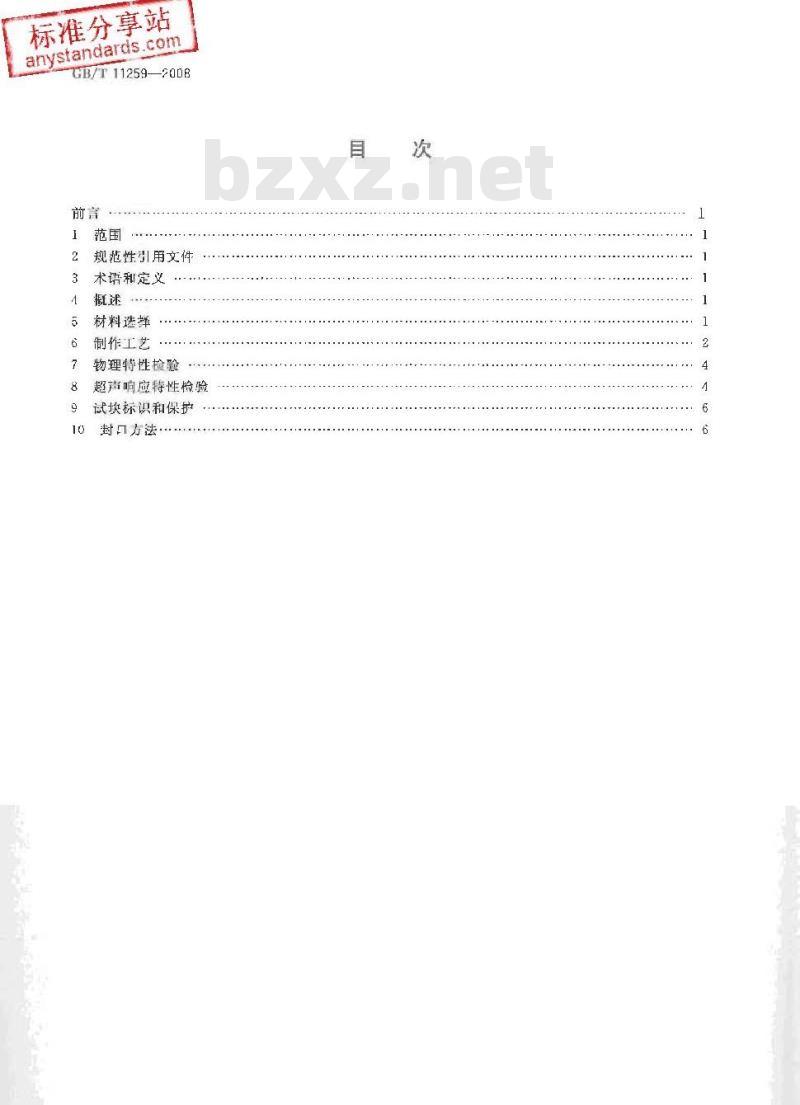

规范性引用文件
术语和定义
材料选择
制作工艺
物理特性检验
超声响应特性检验
试换标识和保护
过口方法
标准分享站
anystandards.com
GB/T11259-2008

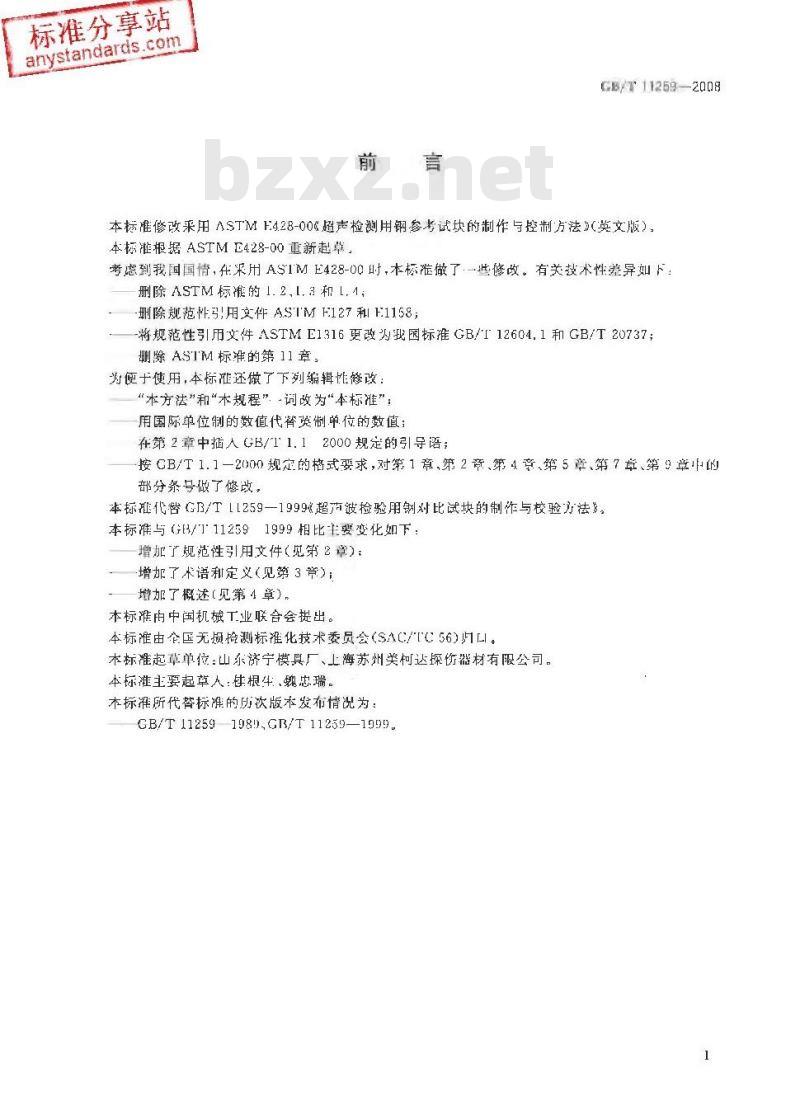

本标准修改采用ASTMF:4.28-00超声检测用钢参考试块的制作与控制方法》（奠文版）。本标准根据ASTME428-00重新起草考虑到我国国情，在采用ASTM E428-00 时,本标准做了：一些修改。有关技术性差异如下删除 ASTM标推的 1. 2,[. 3和 L.1;-删除规范性引用文件A.STMF127和F1158-将规范性引用文件ASTME1316更改为我国标准GB/T12604.1和GB/T20737：删综 ASTM 标准的第 11 章，
为便于使用，本标难还做了下列缩辑性修改：“本方法”和“本规程”词改为“本标”；用国际单位制的数值代替费制单位的数值：在第2章中插人GB/11.12000规定的引导语；按CB/T1.1一2000规定的格式要求,对第1章,第2竞第4章,第5章第7章、第9章的部分条号做了修改。
本标雅代替GB/T[[259一1999超声波检验用钢对比试块的制作与校验方法》。本标准与（G/1112591999相比半要变化如下增加了规范性引用文件（见第2章）：增加了术语和定义（见第3）；
增加了概述（见第4章），
本标准内中国机械工业联合会提出。本标准由企压无损检测标准化技术委员会（SAC/TC56)归LI。本标准起草单位：山东济宁模具厂、上海苏州美柯达探伤器材有限公司。本标准主要起草人：佳根牛、魏忠瑞。本标准所代替标准的历版本发布情况为：GB/T 11259198!,GB/T 11259—1999.1
标准分享站
anystandards.com

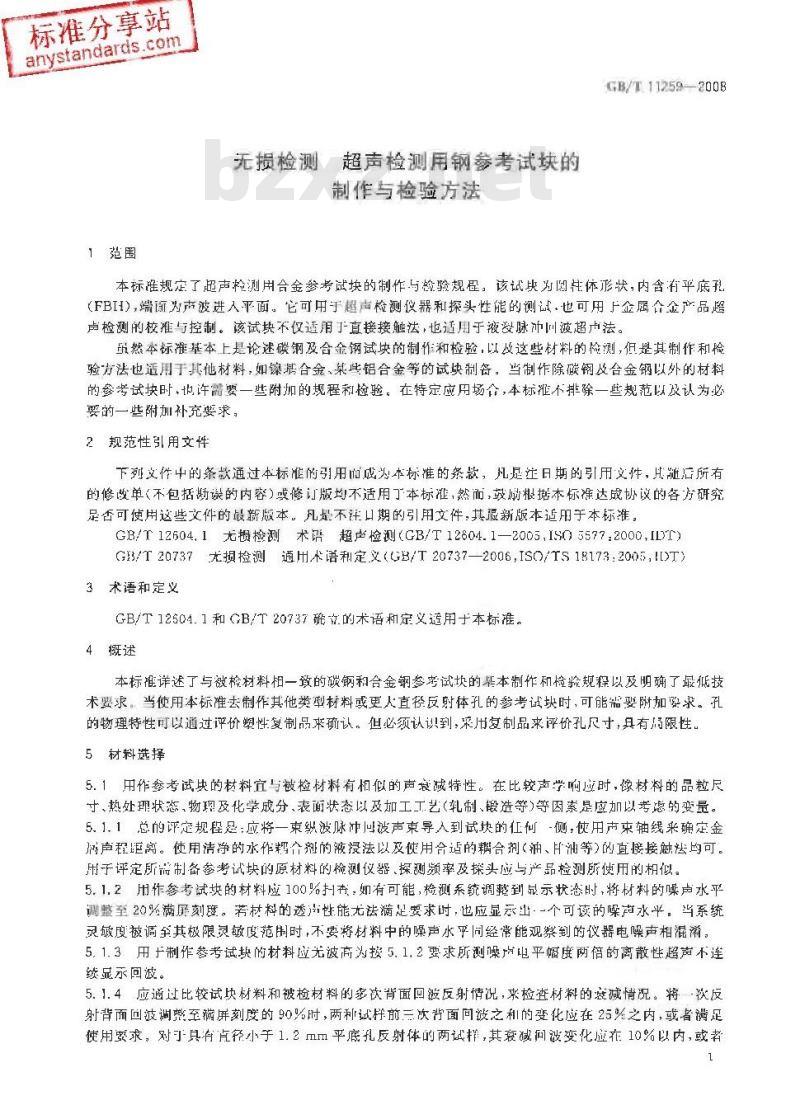

1范围
无损检测超声检测用钢参考试块的制作与检验方法
GB/T11259-2008
本标准规定了超声检测用合金参考试块的制作与龄验规程。该试快为阅柱体形状，内含有平底孔（FBIH，端面为声波进入平面。它可用于超声检测仪器和探头性能的测试也可用下金属合金产品超声检测的校准与控制。该试块不仅适用丁直接接触法，也适用于液没脉冲波超卢法。品然本标准基本上是论述碳钢及合金钢试块的制作和检验，以及这些材料的检测，但是其制作和检验方法也适用于其他材料：如幕合金，某些铝合金等的试缺制各：当制作除碳钢及合金钢以外的材料的参考试块时·均许需要一些附加的规程利检验，在特定应用场合，本标雅不排除一些规范以及认为必要的一些附加补充要求，
2规范性引用文件
下列支件中的条款通过本标准的引用的成为本标推的条款，凡是注日期的引用义性，其随后所有的修改单（不包括谢谈的内容）或修订版均不适用丁本标准，然而，鼓励根据本标准达成协议的各方研究足否可使用这些文件的最新版本。凡是不注口期的引用文件：其最新版本适用于本标准，GB/T12604.1无损检测术语超声检测(GB/T12804.1—2005,IS0 5577:2000,ILT)G13/T20737损检测通用术语利定义(GB/T20737—2006,ISO/TS18173：2005，ID)T)3术语和定义
GB/T12604.1和CB/T20737碗文.的术语和定义避用于本标准。4概述
本标准详述了与被检材料相一致的碳钢和合金钢参考试块的基本制作和检验规程以及明确了最低技术要求，当使用本标准去制作其他类型材料或更人直径反射体孔的参考设块时，可能需要附加要求。孔的物理特性可以道过评价塑性复制品来确认。但必须认识到：采用复制品来评价孔尺寸，具有质限性，5材料选择
5.1用作参考试快的材料宜与被检材料有相似的声衰减特性。在比较声学响应时，像材料的品粒尺寸、热处理状态，物现及化学成分、表面状态以及加工工艺（轧制、锻造等)等因素是应加以考意的变量。5.1.1总的评定规程是；应将一束纵波脉冲回波声束导入到试块的任何-侧，使用声束轴线来确定金两声程距离。使用清净的水作帮个剂的液浸法以及使用合适的耦合剂（油、H油等)的直接接触法可。用于评定所需制备参考试块的原材料的检测仪器、探测频率及探头应与产品检测所使用的相似。5，1.2：用作参考试块的材料应100扫书：如有可能，检测系统调整到显示状您时，将材料的噪卢水平调整至20%满屏刻度。材料的透性能无法满足要求时，也应显示出·-个可读的噪声水平马系统灵度极被调至其极限灵敏度范围时不要辉材料中的噪声水学同经常能观察到的仪器电噪声相混落：5.1.3用于制作参考试块的材料应无波商为按5.1.2要求所测噪电平幅度两倍的离散性超声不连续显求回波。
5.1.4应追过比较试块材料和被检材料的多欲背面回波反射情况，求检查材料的减情况，将次反射背而回波调整至满屏刻度的90%时，两种试样前三次背面向被之和的变化应在25%之内，或者满足使用要求，对了具有卢轻小于1.2 Mm 平底孔反射体的两试榨,其衰减问波变化应在 10%以内，或者标准分享站
anystandards.com
/T11259—2008
满是使用要求。
5.1.5降低检测频率将会减小响应的分辨率。在检测频率为1.0MHz时，许多材料均会呈现相似的邀市性并能减足5.1.4的要求。在检测频率为5.0MHz或更高时，微观组织的变化常常导致声响应的分辨率的差别开服奏考试块的使用。G制作工艺
6.1按表 1 所列来选择和制作试块,除非有规定。常用试块的分组情况如下：6.1.1D/A组（距离-幅度响应);
6.1.2A/A组（面积-幅度响应）：6,1.3基本组（从D/A组和A/A中选取）。表干试块分组与尺时
平底孔直轻，人“D\
标称声程,尺于\A\
注1：材料由用广规定
比2：全部尺寸和公我按图1。
组19块
基本组，共10块
注 3: 按 1 in25. 1 Inm 换算而来注4：减块分组为常用类型,特殊应用时可根据需要增加或减少。2
A/A单.共8块
单位为毫米
11.62.02.12.88.2
1.26262.42.83.2
标准分享站
anystandards.com
声程距商
8-0300
为±0.38mm
孔深标标值，0+1.6）m
试块点径
不大于30
孔径乱径
表面，平直度
±0.76mm，爱国更言
GB/T11259—2008
微遇Jl顶格为50.8mm：检额更离人于152mm、大于152mm
适用直程制更离惠
6mm时0
.ol inr
孔,相对于检激
孔底，乎整度必象看
半行个大
直度利直度必须在0
更大或成锯齿状。
适用直径可
配老车时，公差
/12元mm以内，距轴线在0.38mm以内。平底扩孔，直轻约hm深约1.6mm，试缺型号标识。
图1超市参考试块的民于和公差
0. (3 min.
6.2按图 1要求制作全部试块。尺寸声程距离)和尺小(平底孔 FBH直径)由表1给出;尺寸“E\（试块长度)是给定的，推样以下加工顺序。注：本标推可用于制作更大尺寸的平底孔试块，但需征得各方的同愈。6.2.1全部试块经机械加工后的表商粗糙度均为Ru-0.8um，并符合尺寸公差要求。6.2.2用标准钻头，钻孔至标称深度19.0mm。6.2.3继备·支平底钻头或切割铣刃,其切削边缘呈方形且切削而平面度在0.013mm以内，并和其长轴相垂直（切削面的平面度，和边缘的垂直度等应在至少放大60倍的光学比较仪上检查）。连续错孔，直至全部钻除孔底锥形轮廓部分。6.2.4
取出头,检查刃口部分，如有必要，重新修磨钻头。将孔底再钻D.13mm。
在光学比较仪卡再次检查钻头的切削刃山，如有必要予以修磨，并重复6. 2. 5和6.2.6步骤3
标准分享站
anystandards.com
GB/T 11259—2008
必须注意切前工只习口边角是否呈方形，极小的国角将会减少孔底反射面积7物理特性检验
7、1试块的全部尺寸，包括测试孔的点径和垂直度等，都巧采用常规的检验规程子以检验。对于孔径人于等于.21m的孔底外形，边角直角特性，底孔平面特性以及表面粗髓度等特性可以通过以下推荐的制作和评价塑性复制品的技术方法来检查。7.1.1先用适宜的无油无腐蚀性溶剂清洗平底孔而后用过滤干燥的空气吹下。7.1.2按制造商提供的使用说明书混合复制品材料.7.1.3采用适当人小的医用针头和注射器将混合料注人孔中。7.1.4，从孔底开始注人，逐渐填垒外面，确保没有气池。7.1.5在孔内插人：-根细的金属丝、大头针，缝衣针或其他合适的东西,作为刚性的型芯，以便于拨出复制品：
7.1.6商化后，可将复制品取出并检验。复制品应显示：平底孔孔底平面度在0.03mm以内，孔径为3.2 mm,孔表面粗糙度不大于Ra0.4m。为了便记录，孔的复制可以救影到比较仪的荧屏1.并上图2所示了以拍照，
图2在带有商用观察屏(已减半)的62.5倍光学比较仪下观察6.4mm直径平底孔复型件的影图（放大20猎）8超声响应特性检验
8.1其有满总的外观和合适的孔复型件外形的参考试块,应接受进-步的捡验以检查其超声响应特性，如果是用液浸法测定超声响应特性，所钻的平底孔应滑理干净并用压紧配合的TFE氧氟塑料塞焦孔口或用其他合适的技术方法密封以保证孔口密过不致渗漏。推荐对所制作的试染按组数进行比较，以碗定它们之间超而响应特性的相百关系。对于包含那些平底孔直径小于1.2风不能够有很好复型的试块组来讲，尤其需要做这样的测试。8.2而积-摄度响应曲线：A/A组试块包括系列的具有相同外彤尺寸和从反射面到反射孔具有相同距离,不同底孔尺寸的试块。从这系列不同反射体尺寸的一组试块中，选择反射体尺寸最居小的个试块，通过调节检测灵敏度将其反射体的辐度至满屏刻度的30%～10%，就可建立面积-幅度响应曲线，不改变其他的龄验参数，将剩余的比该孔直径更大的和更小的试块孔径的超声响应值绘制在响4
标准分享站
anystandards.com
GB/T11259—200B
应曲线图上。如图3，是个显示-组4310钢试块的典型的面积-幅度曲线。任何出现不规则的超寸响应试块以及不能出现在正常距离-幅度响应期线内的试块都被认为是不符含要求的，并且不能使用。对底孔进行修正以便使之满足所需要的超声响应的要求是不被认可的办法。L00
使雅点
1015202530351145
5055606707580
指应的面积单检
测试题率;10 MHz;水中距;76 1mm:探头晶片直径;9.5 1mm:测试孔尺寸：50. 8 mm~3.2 mm，图34340钢参考试块的典型面积-幅度超声响应曲线8.3距离幅度响应曲线：D/A组试块可出许多块外形尺寸和平底孔孔轻相同但探测面至平底孔声程不同的试块组成。测定距离-幅度响应曲线时，可先选一块其探测面至平底孔距离小于距离范围1/的试块作为基准，调节探测灵敏度，将其平底孔的回波幅度调至满屏刻度的70%-～80%。不改变其他的检验参数，将从平底孔声程距离小于或大于该试块的其会试块上得到的超声响应，绘制成响应业线，图1是费型材料4310：组钢试块的典型距离-幅度曲线。超声响应不规则或不能出现小正常距离幅度响成出绒范阅内的试块应认为是不符合要求的并不应投人使用。任何情况下都不可通过修改平底孔来改变参考试块的超声响应特性。100
前鲜务
一校准点
0 3 6 91315 :9222532
试块表而室平胶几的随离/mm
测试题率：10MHz水中距离76mm深头品片直径：0.5mm创试孔尺寸：2.0mm。图44340钢参考试块的典型距离-幅度超声响应曲线121
标准分享站
anystandards.com
GB/T11259—2008
8.4面积-樽度和离-幅度响应曲线在很大程度上受探头声束形状变化的影响，受近场和远物特性及检测仪器水平线性和垂直线性响应的影响。因此，在评定参考试缺响应曲线时应考患仪器和深头的工作特性(通常可以从设备制造广得到)。9试块标识和保护
9.1具有合格的物理尺寸和超声响应特件的参考试块可以接下列力法做出标识和使用表面保护，9.1.1标识：每件或块必须标有材料合金牌号或等级，或者网者都有,其有以0.4 mm为增量的孔径尺寸以及从探测面到平底孔以毫米为单位的声程距离的永久标记（用打钢印或刻蚀的方法），例如，标识4340-2-76表示平底孔.直轻为2.Cmm.从探测面例平底孔声程距离为76rmlm1,材料牌号为4340的钢质参考试块。当使用多套和多种类型的试块时，还必须使用序列标识编号。当对不同试块套数阅响应曲线进行相五比较时，序列编号就显得很量要。9.1.2保扩层：在平底孔封口之后，可以对由易锈蚀材料制作的参考试块的外表面爱益一层保扩层。但是，保护层必须不明显影响试块的物理尺寸和超声响应特性。对于在腐蚀环境中使用的嵌钢及合金钢试饮，通常，链镍层最大厚度不得超过0.020mm。10封口方法
10.1物理尺寸和超声响放均符个要求，并经适当标识后的参考试块可以按下面推荐的方法进行封几：a)
用防腐辫剂清洗检验孔开用过滤燥的穿气流吹干；b)
在开口相对配合处，塞压紧配合的孔塞（孔和参考试缺的合金材料相周），见图1：敲步孔塞的外缘，移去开口相对配合处外而的金属以达到彝封开口的月的；将配合后的底面和孔塞按图1所示的公差要求磨平。d)
10.2对于用耐腐蚀的合金制作的参考试块可以用下述可选择的孔赛时口方法封口：a)
如1c.1 a)所述，消洗检验孔反射体；b）向孔内塞人一3.2mm长的压紧配合的苯酚或 TFE氟塑料墨至 1/2孔深处；用硅胶混合物或合适的环氧类密封胶填满孔其余的部分；d)
如有等要，将孔塞至和底面齐平,岩采用本封口方法，在孔底必须保留足够的空气间鲸，可免去对开月相对配台处的机加工。t
标准分享站
anystandards.com
GB/T 11259-2008bzxz.net
中毕人民共和国
国家标滩
无损检测
超声检测用钢参考试块的
制作与检验方法
CB/T 11259—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码；100045
网址 www, spc, net, cn
电话：085239-668517548
中国标准出版社秦皇岛印刷！印刷客地新华书店经销
开本 880×12301/16印张 0.75享字数15千字2008年11月第一版2003年11月第次印刷x
书号：155066·131200定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
