【国家标准(GB)】 信息技术 系统间远程通信和信息交换 DTE到DTE直接连接

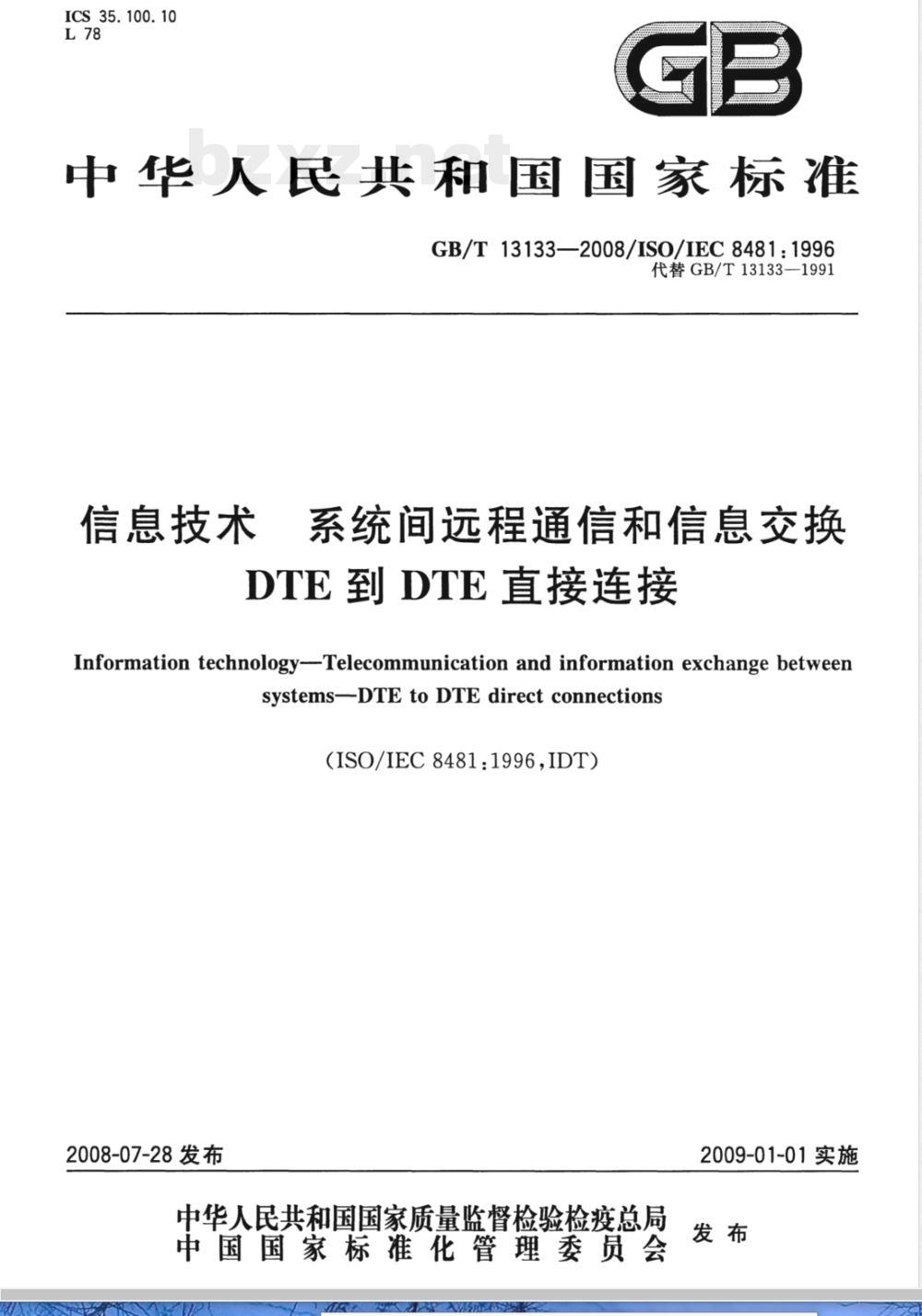

ICS35.100.10
中华人民共和国国家标准
GB/T13133—2008/ISO/IEC8481：1996代替GB/T13133-1991
信息技术
系统间远程通信和信息交换
DTE到DTE直接连接
Information technology-Telecommunication and information exchangebetweensystems-DTEtoDTEdirectconnections（ISO/IEC8481:1996,IDT）
2008-07-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

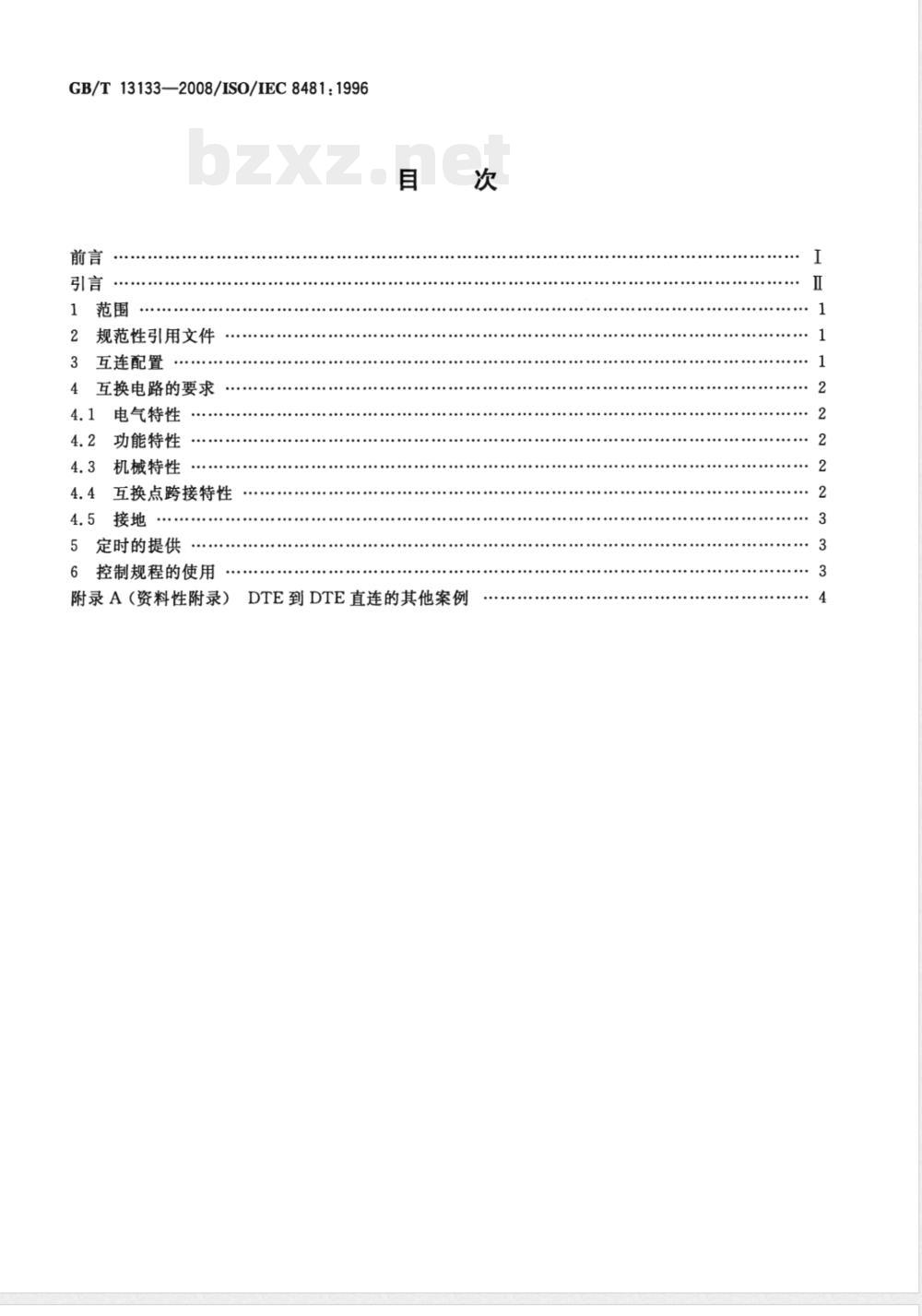

GB/T13133—2008/ISO0/IEC8481:1996前言
规范性引用文件
互连配置
互换电路的要求
电气特性
功能特性
机械特性
互换点跨接特性
5定时的提供
6控制规程的使用
附录A（资料性附录）DTE到DTE直连的其他案例次

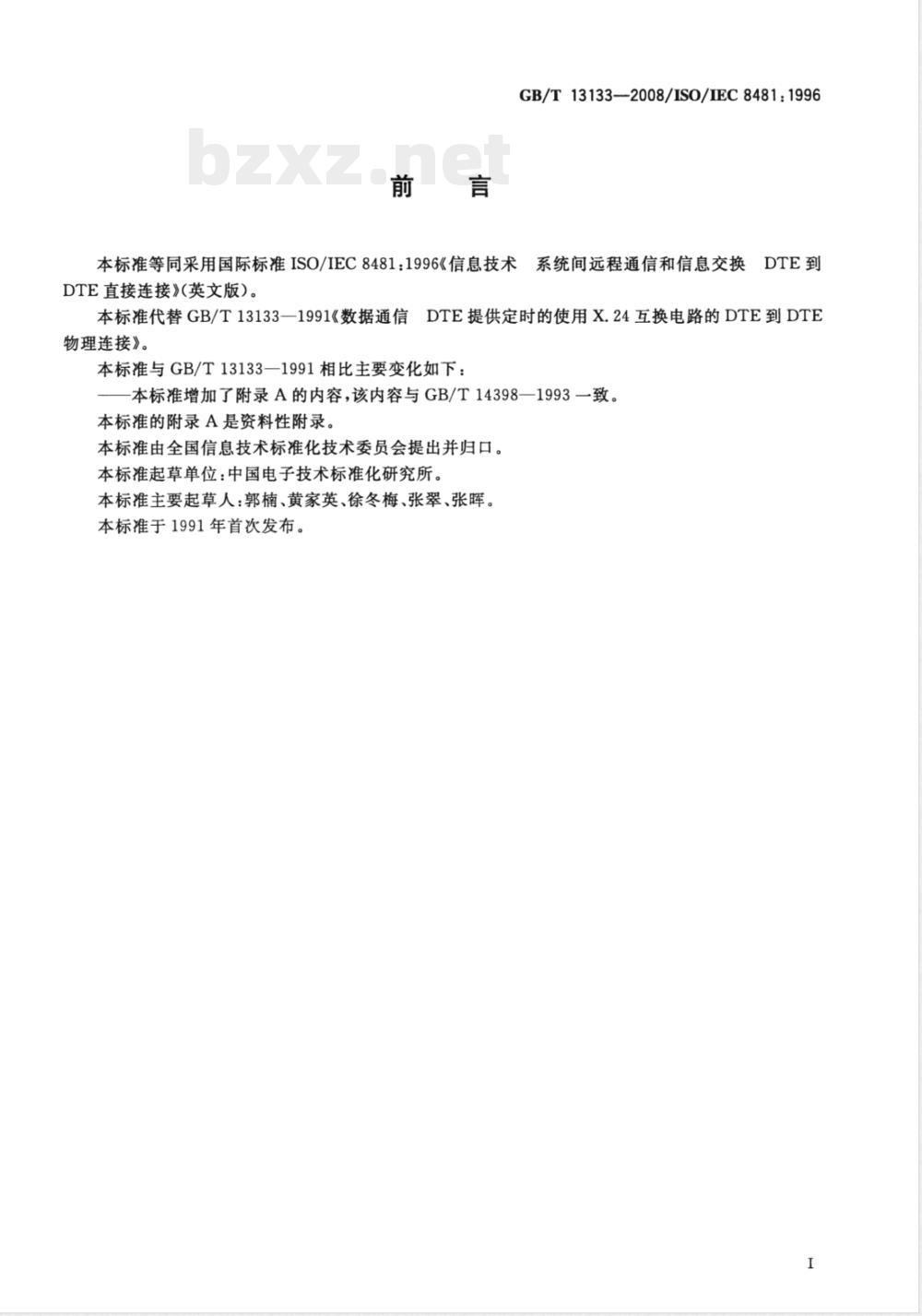

GB/T13133—2008/ISO/IEC8481:1996本标准等同采用国际标准ISO/IEC8481：1996《信息技术系统间远程通信和信息交换DTE到
DTE直接连接》（英文版）。
本标准代替GB/T13133—1991《数据通信DTE提供定时的使用X.24互换电路的DTE到DTE物理连接》。
本标准与GB/T13133—1991相比主要变化如下：本标准增加了附录A的内容，该内容与GB/T14398—1993一致。本标准的附录A是资料性附录。
本标准由全国信息技术标准化技术委员会提出并归口。本标准起草单位：中国电子技术标准化研究所。本标准主要起草人：郭楠、黄家英、徐冬梅、张翠、张晖。本标准于1991年首次发布。

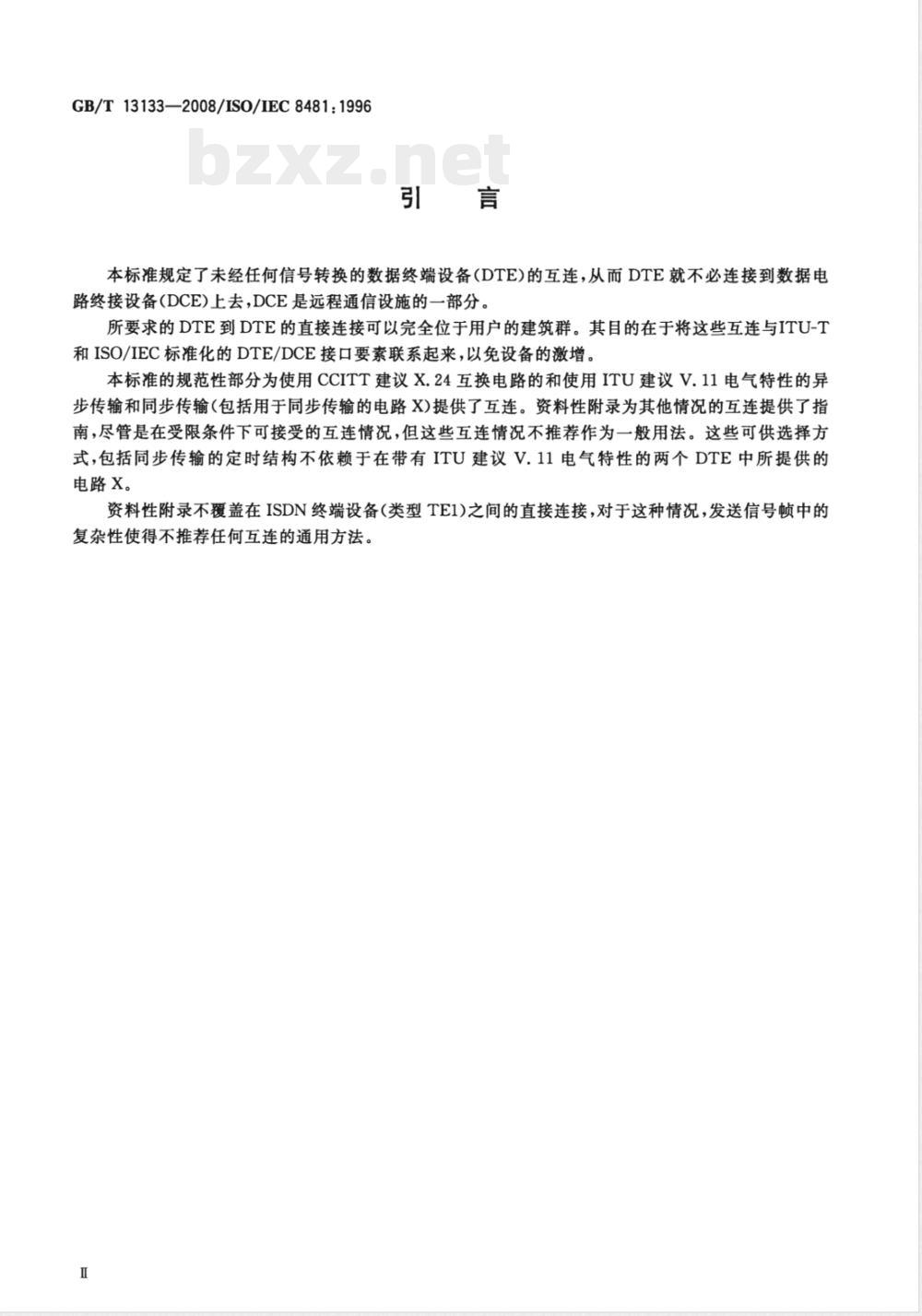

GB/T13133—2008/ISO/IEC84811996引言
本标准规定了未经任何信号转换的数据终端设备（DTE）的互连，从而DTE就不必连接到数据电路终接设备（DCE）上去，DCE是远程通信设施的一部分。所要求的DTE到DTE的直接连接可以完全位于用户的建筑群。其目的在于将这些互连与ITU-T和ISO/IEC标准化的DTE/DCE接口要素联系起来，以免设备的激增。本标准的规范性部分为使用CCITT建议X.24互换电路的和使用ITU建议V.11电气特性的异步传输和同步传输（包括用于同步传输的电路X）提供了互连。资料性附录为其他情况的互连提供了指南，尽管是在受限条件下可接受的互连情况，但这些互连情况不推荐作为一般用法。这些可供选择方式，包括同步传输的定时结构不依赖于在带有ITU建议V.11电气特性的两个DTE中所提供的电路x。
资料性附录不覆盖在ISDN终端设备（类型TE1）之间的直接连接，对于这种情况，发送信号顿中的复杂性使得不推荐任何互连的通用方法。I

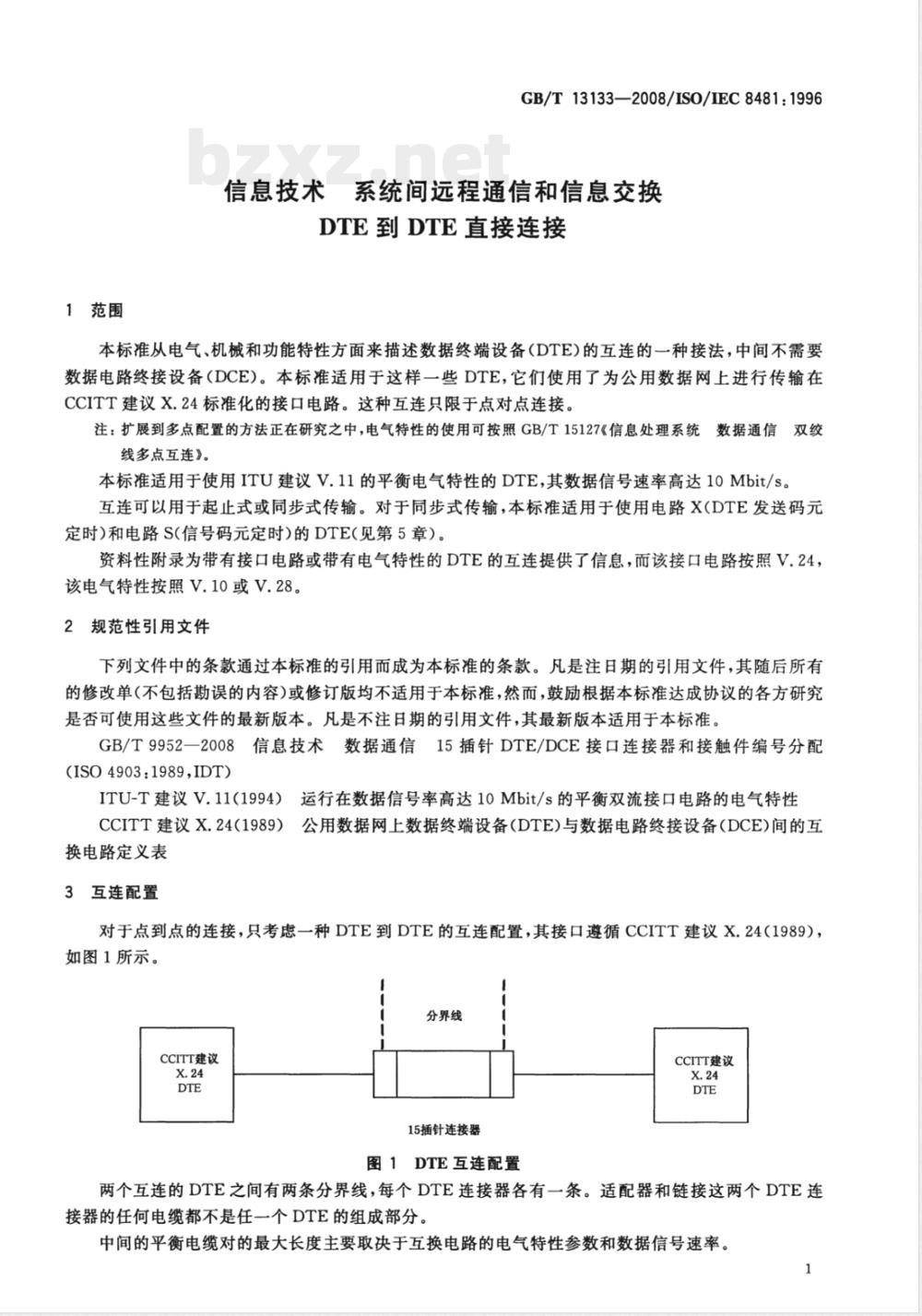

1范围
GB/T13133—2008/IS0/IEC8481:1996信息技术系统间远程通信和信息交换DTE到DTE直接连接
本标准从电气、机械和功能特性方面来描述数据终端设备（DTE）的互连的一种接法，中间不需要数据电路终接设备（DCE）。本标准适用于这样一些DTE，它们使用了为公用数据网上进行传输在CCITT建议X.24标准化的接口电路。这种互连只限于点对点连接。注：扩展到多点配置的方法正在研究之中，电气特性的使用可按照GB/T15127《信息处理系统数据通信双绞线多点互连》。
本标准适用于使用ITU建议V.11的平衡电气特性的DTE，其数据信号速率高达10Mbit/s。互连可以用于起止式或同步式传输。对于同步式传输，本标准适用于使用电路X（DTE发送码元定时）和电路S（信号码元定时）的DTE（见第5章）。资料性附录为带有接口电路或带有电气特性的DTE的互连提供了信息，而该接口电路按照V.24，该电气特性按照V.10或V.28。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T9952一2008信息技术数据通信15插针DTE/DCE接口连接器和接触件编号分配(ISO4903:1989,IDT)
ITU-T建议V.11（1994）运行在数据信号率高达10Mbit/s的平衡双流接口电路的电气特性CCITT建议X.24(1989）公用数据网上数据终端设备（DTE)与数据电路终接设备（DCE)间的互换电路定义表
3互连配置
对于点到点的连接，只考患一种DTE到DTE的互连配置，其接口遵循CCITT建议X.24（1989），如图1所示。
分界线
CCITT建议
15插针连接器
图1DTE互连配置
CCTTT建议
两个互连的DTE之间有两条分界线，每个DTE连接器各有一条。适配器和链接这两个DTE连接器的任何电缆都不是任一个DTE的组成部分。中间的平衡电缆对的最大长度主要取决于互换电路的电气特性参数和数据信号速率。1
GB/T13133—2008/ISO/IEC8481:19964互换电路的要求
从电气、功能、机械和互换点的跨接特性方面来规定互换电路的要求。4.1电气特性
ITU-T建议V.11(1994)的电气特性是必备的，ITU-T建议V.11(1994)的附录A给出了操作制约的指南，这些制约是由与数据信号速率相关的互连电缆长度、平衡度和终接电阻所引起的。若作多方考虑，就可能加长距离。4.2功能特性
互换电路的功能特性遵循用于互连DTE每种接口的CCITT建议X.24（1989）。所要求的互换电路列于表1。
CCITT建议X.24电路名称
用于DTE互连的CCITT建议X.24电路一览表ITU-T建议V.11的互换点
接触件1用于连接屏蔽接口电缆的串级段之间的屏蔽体4.3机械特性
GB/T9952接触件号
电路说明/注释
电缆屏蔽体
信号地（见4.5）
信号码元定时（来自
DTE发送信号码元
接口的机械特性遵循GB/T9952一2008。两个DTE都提供15插针连接器，而4.4中规定的跨接接法，包括任何有关的电缆，以及与GB/T9952一2008中描述的DTE连接器相一致的配对连接器，都有主管安装部门来完成。
因而，跨接接法的这种实现也可以看作是15插针连接间的一个适配器。4.4互换点跨接特性
根据图1所示的互连配置，图2给出了基本的跨接接法。对于同步传输，信号码元定时不包含在图2中，但在第5章中有描述。
电路T
接敏件1
接触件1用于连接屏蔽接口电缆的串级段之间的屏蔽体，图2基本的电路跨接接法
G（见4.5）
接触件1
4.5接地
GB/T13133—2008/IS0/IEC8481:1996依据本地安全要求，也出于电磁兼容（EMC)的考虑，可能需要在每个DTE中，将电路G（信号地）连接到保护地。
如果若干个DTE分别连接到不同的主要供电系统上，而这些供电系统具有不同的接地系统，那么在互连DTE的信号接地端之间就可能产生显著的电位差。如果这些电压超过了互换电路的电气特性中规定的可接受的共模电压值，将会导致传输差错，甚至毁坏电路。如果电路G在DTE之间接通，就可能减少这种电位差，但是可能会产生过量的环流。注：实际上，对某种特殊情况可能需要考虑几种不同的信号接地法。5定时的提供
对于同步传输，信号码元定时应该由电路X（DTE发送信号码元定时）并与互连。电路X只与仅用于接收方向的电路S(信号码元定时)互连。使用CCITT建议X.24(1989)互换电路的DTE通常从DCE取得信号码元定时信息。因此，这些DTE将需要一个附加的来源于DTE的信号码元定时电路X。该电路被分配给共享与GB/T99522008中电路B和F相同的连接器接触件。由于电路X的传输方向与电路B和F的传输方向相反，如果DTE打算使用可供选择的两种应用中的这些电路的一个以上的电路，则DTE中可能需要一个逻辑开关或物理选件。
连接两个X系列DTE的定时电路的接法由图3表示，描述如下：每个DTE提供附加的DTE信号码元定时电路。这些定时电路的跨接（见图3）应该合并到图2所示的基本跨接接法中。
与其他接法（见附录A）不同，本接法不会在数据电路和定时电路之间产生信号偏移。电路x
6控制规程的使用
图3信号码元定时配置
本标准对使用任何数据链路控制规程或任何高层数据传送协议没有限制。x
GB/T13133—2008/IS0/IEC8481:1996附录A
（资料性附录）
DTE到DTE直连的其他案例
A.1范围
本附录从电气、机械和功能特性方面来描述数据终端设备（DTE）的互连的一种接法，中间不需要数据电路终接设备(DCE)。
本附录适用于这样一些DTE，即它们使用了在电话网络上进行数据传输在ITU-T建议V.24(1994)中或为公用数据网上进行传输在CCITT建议X.24中标准化的接口电路。这些互连局限于点对点的连接，扩展到多点配置需要进一步研究。本附录适用于：
使用ITU建议V.11(1994)的平衡电气特性的并使用V.24电路的DTE，其数据信号速率高达10Mbit/s；
使用ITU-T建议V.10（1994)的非平衡电气特性的DTE，其数据信号速率高达100kbit/s，和使用ITU-T建议V.28(1994)的非平衡电气特性的DTE，其数据信号速率低于20kbit/s。在使用ITU-T建议V.10（1994）的DTE与使用ITU建议V.11（1994）的DTE或使用ITU-T建议V.28(1994)的DTE之间互工作也是允许的。互连可以用于起止式和同步式传输。对于同步式传输，信号码元定时可以由一个DTE、两个DTE或一个作为中间设备插入的外部信号码元定时源来提供。A.2规范性引用文件
37插针DTE/DCE接口连接器和接触件编号分配8信息技术数据通信
GB/T9950—2008
(ISO4902:1989,IDT)
GB/T9952—2008
3信息技术
数据通信
（ISO4903：1989,IDT）
15插针DTE/DCE接口连接器和接触件编号分配25插针DTE/DCE接口连接器及接触件号分配GB/T15125—1994信息技术
数据通信
(idtISO2110:1989)
GB/T17559—1998信息技术系统间远程通信和信息交换26插针接口连接器配合性尺寸和接触件编号分配（idtISO/IEC11569：1993）信息技术数据通信25插针DTE/DCE接口连接器和插针分ISO2110:1989/Amd.1:1991
修正案1：数据信号率高达20000bit/s的DTE/DCE接口的接口连接器和插接件号分配配
ITU-T建议V.10（1994）在数据通信领域中通常同集成电路设备一起使用的非平衡双流接口电路的电气特性
ITU-T建议V.11(1994）
运行在数据信号率高达10Mbit/s的平衡双流接口电路的电气特性ITU-T建议V.24（1994）数据终端设备（DTE）与数据电路终接设备（DCE）之间的接口电路定义表
ITU-T建议V.28（1994)
非平衡双流互换电路的电气特性CCITT建议X.24公用数据网上数据终端设备(DTE)与数据电路终接设备（DCE)间的互换电路定义表（idtITU-T建议X.24（1989)）A.3互连配置
对于点到点的连接，考虑三种DTE到DTE的互连配置，其接口遵循ITU-T建议V.24（1994）和4
CCITT建议X.24，如图A.1所示。GB/T13133—2008/IS0/IEC8481:1996两个互连的DTE之间有两条分界线，每个DTE连接器各有一条。适配器和链接这两个DTE连接器的任何电缆都不是任一个DTE的组成部分。中间的平衡电缆对可装配的长度主要取决于互换电路的电气特性参数。配置
V.24/V.24
x.24/x.24
X.24/N.24
A.4互换电路的要求
分界线
37插针或25插针连接器
15插针连接器
15/37插针或25插针连接器
图A.1DTE互连配置
从电气、功能、机械和互换点的跨接特性方面来规定互换电路的要求。A.4.1电气特性
ITU-T建议V.11（1994)给出了操作制约的指南，这些制约是由与数据信号速率相关的互连电缆长度、平衡度和终接电阻所产生的。若作多方考虑，就可能加长距离。在ITU-T建议V.10(1994)的第1类接收器配置情况下，使用非平衡电气特性的DTE，其速率可高达100kbit/s。但是，就电缆长度而言，可能会遭受性能降低。对于与数据信号速率有关的互连电缆长度所施加的限制，应参考ITU-T建议V.10（1994)。使用ITU-T建议V.28（1994)非平衡双流交换电路的电气特性的DTE允许数据速率在20kbit/s以下使用。然而传输距离有限制。在DTE/DTE接口一侧，使用ITU-T建议V.10（1994）发生器的DTE和在DTE/DTE接口另一侧使用ITU建议V.11(1994)发生器的DTE之间的相互操作允许按照ITU-T建议V.10（1994）所述要求进行。
如果充分遵守GB/T9952—2008附录D中列出的注意事项，使用ITU-T建议V.10（1994)电气特性的DTE和使用ITU-T建议V.28（1994)特性的DTE间的相互操作也是允许的。A.4.2功能特性
依赖于配置的（见图A.1)互连DTE的每种接口，互换电路的功能特性，应符合ITU-T建议V.245
GB/T13133-—2008/IS0/IEC8481:1996（1994)或CCITT建议X.24。每种情况下所需的互换电路分别列于表A.1和表A.2。命名为X的附加交换电路可按照A.5的描述与CCITT建议X.24一起使用。A.4.3机械特性
对ITU-T建议V.24（1994）互换电路，接口的机械特性应符合GB/T15125—1994、GB/T17559—1998和GB/T9950—2008；对CCITT建议X，24互换电路，接口的机械特性应符合GB/T15125-1994和GB/T9952一2008。两个DTE都提供适当的DTE连接器，而A.4.4规定的跨接接法，包括任何有关的电缆以及配对的连接器（这些连接器应符合GB/T15125—1994GB/T17559—1998和GB/T9950—2008和GB/T9952—2008规定的相应DCE连接器）都由主管安装部门完成。因此，电路跨接接法的实现也可看作是互连DTE所要求的15插针、25插针和37插针三种连接器间的一种适配器。
ITU-T建议V.24
电路号
ITU-T建议V.11
的互换点
DTE互连用的ITU-T建议V.24电路表ITU-T建议V.10
的互换点
a接触件1用于连接屏蔽接口电的串级段间的屏蔽体。b该电路由DTE提供，可任选。
c电路113和114的使用在A5中说明。6
GB/T9950
接触件编号
GB/T15125
接触件编号
电路说明/注释
电缆屏蔽体
信号地（A.4.6）
发送数据
接收数据
请求发送”
发送准备好
数据设备准备好
把数据设备连接至线
路/数据终端准备好
数据信道接收线路信
号检测
发送信号码元定时，
DTE源
发送信号码元定时，
DCE源
接收信号码元定时
CCITT建议X.24
电路号
ITU-T建议V.11
的互换点?
GB/T13133—2008/IS0/IEC8481:1996DTE互连用的CCITT建议X.24电路表ITU-T建议V.10
的互换点
a只有因为本标准的规范性部分包括该例时，才作为参考b接触件1用于连接屏蔽接口电缆的串级段间的屏蔽体。GB/T9952
接触件编号
GB/T15125
接触件编号
电路说明/注释
电缆屏蔽体”
信号地（A.4.6）
信号码元定时（DCE
字节定时。
信号码元定时（DTE
源）(见A.5)
c对于使用CCITT建议X.24互换电路和在电路B上需要字节定时的DTE在增加外部字节定时源时，可使用图A.4的接法6。
互换点跨接特性
根据图A.1所示互连配置，图A，2给出了基本跨接接法。对于同步传输，提供信号码元定时的各种可用方式未包括在图A.2和图A.3中。它们将在A.5中叙述。电路103或T
104或R
105或c
109或1
102或G
接触件1
电路103或T
104或R
105或c*
109或1
102或G（见A.3.6）
接触件1
a对起止式传输的DTE和其他特殊情况，电路C和I可以省去。电路105和109根据约定也可省去。b接触件1用于连接屏蔽接口电缆串级段间的屏蔽体。图A.2
ITU-T建议V.24和CCITT建议X.24接口的基本电路跨接接法7
GB/T13133—2008/ISO/IEC8481:1996A.4.5连接选件
电路跨接接法应当允许按照特定应用要求改接这些电路，以达到直通、跨接或环回连接的目的。对于运送状态信息到DTE的引线，需要可选接法。一般地说，DTE请求远程DCE的信息现在应由远程DTE的辅助电路的连接提供，而从本地DCE请求的信息现在由与同一DTE的辅助电路的连接提供可能需要电路109监视另一DTE的状态，因此它应跨接到电路105。在双工传输中，电路109可以跨接至永久“接通”状态的电路108。如果DTE对它的“请求发送”期望得到“发送准备好”的响应，电路106则应环回到它自身的电路105。在所有其他情况下，电路106可环回到电路108。遵循这些原理和用户可能希望或不希望对远端实施附加电路操作的现实，作为方式1（具有控制电路的远程操作）和方式2（不具有控制电路的远程操作），图A.3给出了各种接法。在ITU-T建议V.28(1994)DTE的情况下，将一个发生器连接到一个以上的负载可能导致在ITU规范之外操作，结果可能使工作不能满意地进行。方式1
V.24~V.24
V.24~x.24
x.24~x.24
方式2
V.24~V.24
V.24~x.24
x.24~x.24
a如果DTE不提供电路105，则电路106、107和109应被连接到电路108。图A.3
控制电路的连接选件
