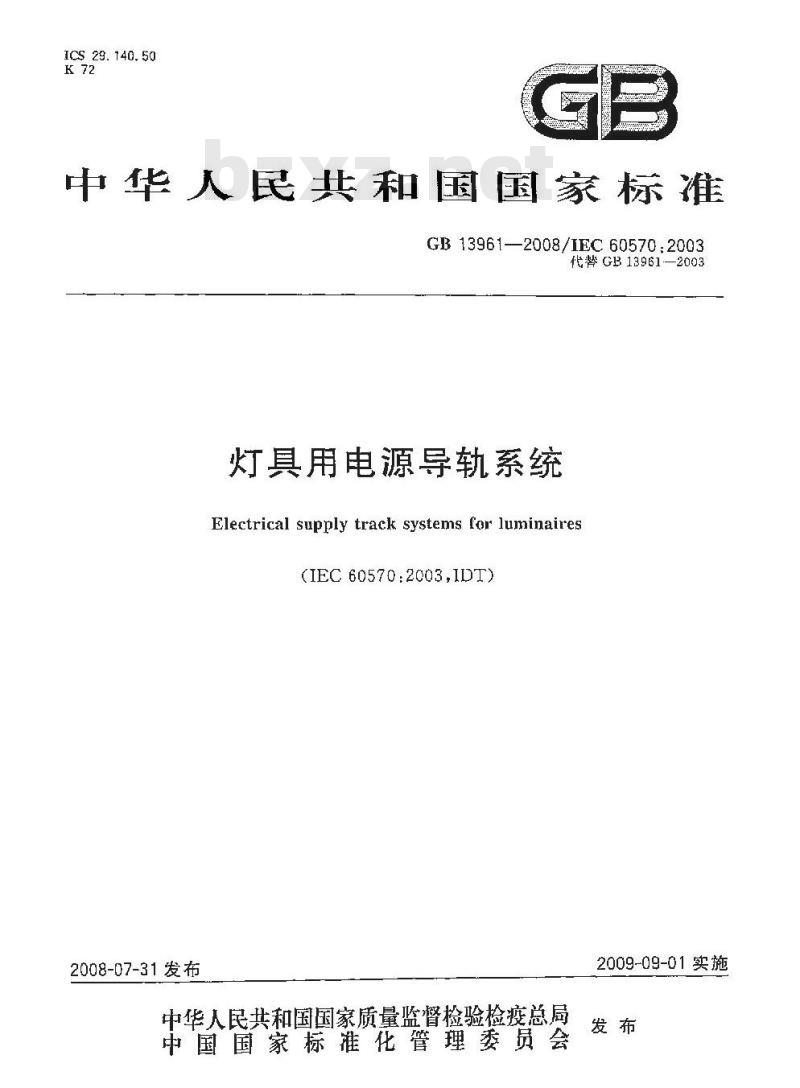

【国家标准(GB)】 灯具用电源导轨系统

ICS 29. 140. 50
中华人民共和国国家标准
GB13961—2008/1EC60570.2003
代警GB139612003
灯真用电源导轨系统
Electrical supply track systems for luminaires(IEC 60570:2003,IDT)
2008-07-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-09-01实施

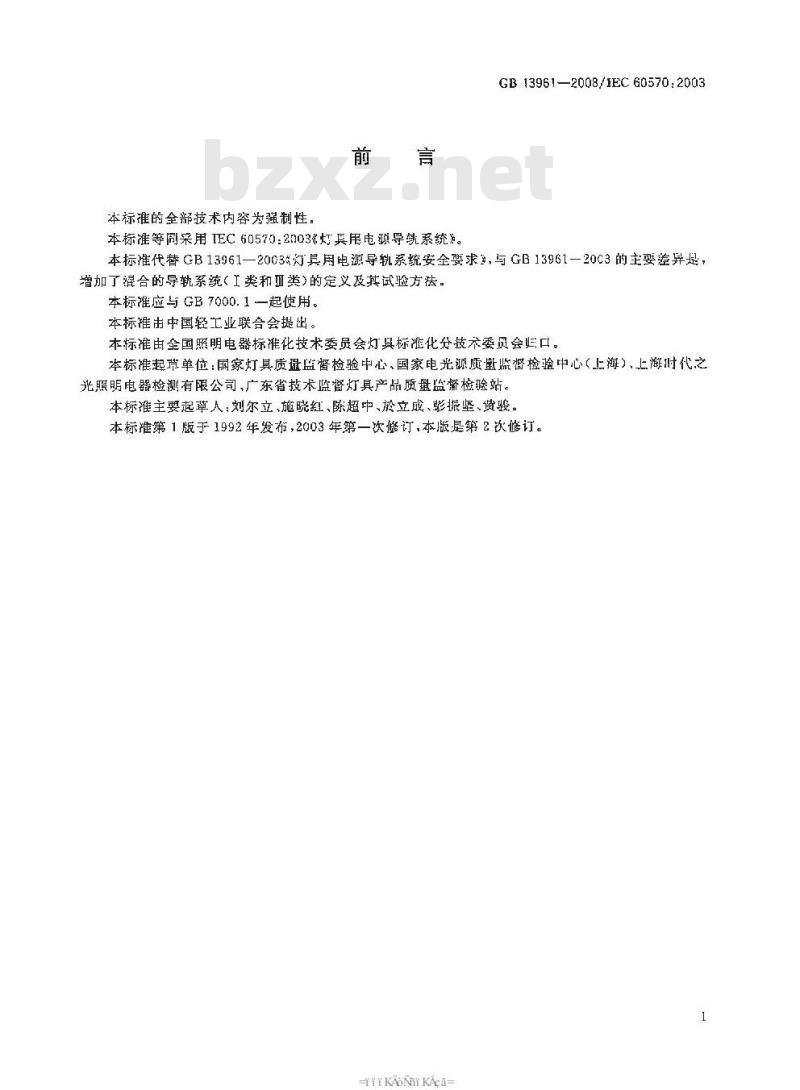

本标准的全部技术内容为强制性。前言
本标准等同采用TEC60570:2003《灯具用电源导就系统》。GB 13961—2008/1EC 60570:2003本标准代替GB13961—2003灯具用电源导轨系统安全要求，与GB13961-20C3的主要差异起，增加了混合的导轨系统(I类和Ⅱ类)的定义及其试验方法。本标准应与GB 7000.1一起使用。本标准市中国轻工业联合会提出本标准由全国照明电器标准化技术委员会灯具标准化分技术委员会归口。本标推起节草单位：国家灯具质置监督检验中心，国家电光源质塾监督检验中心（上海），上海时代之光照明电器检测有限公司，广东省技术监督灯具产品质量监督检验站。本标准主要起草人：刘尔立、施晓红、陈超中、於立成、彭振坚、黄骏。本标推第1版于1992年发布,2003年第一次修订,本版是第2饮修订。1
rKAoNirKAca-
GB13961—200B/1EC60570:2003

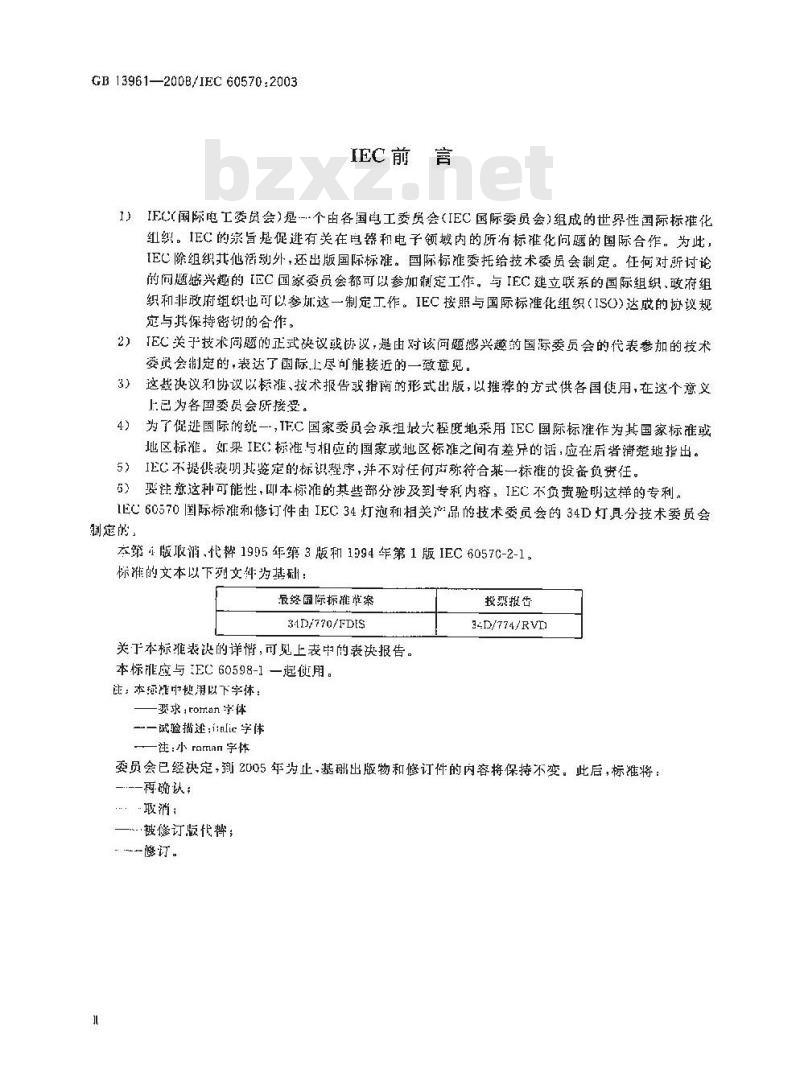

IEC前言
1）IFC（国际电工委员会）是个由各国电工委员会（IEC国际委员会）组成的世界性国际标难化红织。IEC的宗旨是促进有关在自器和电子领域内的所有标准化问题的国际合作。为此，IEC除组织其他活动外，还出版国际标准。国际标准委托给技术委员会制定。任何对所讨论的间题您兴趣的【EC国家委员会都可以参加制定工作。与IEC立联系的国际组织政府组织和非政府组织也可以参如这一制定工作。IEC按照与国际标准化组织（ISO)达戚的协议规定与其保持密切的合作，
2）TEC关于技术问题的正式决议或协议，是由对该问题感兴趣的国际委员会的代表参加的技术委员会定的，装达了国际小尽可能接近的一政意见。3）这些决议和协议以标雅、技术报告或指南的形式出版，以推荐的方式供各国使用，在这个意义上品为各国委员会所接受。
4）为了促进国际的统一，TFC国家委员会承组最大程度地采用IEC国际标准作为其国家标准或地区标准。如果IE标准与相应的国家或地区标准之间有差异的话，应在后者清楚地指出。5）IEC不提供表明其签定的标识翌序，并不对任何声弥符合某一标准的设备负责任。6）妥注这种可能性，即本标准的其些部分涉及到专和内容：IE不负责验明这样的专利。IEC60570国际标准利修订件由IEC34灯泡和相关产品的技术委员会的34D灯具分技术委员会制定的、
本第4版瑕消，代替1995年第3版和1994年第1版IEC6057C-2-1，标雅的文本以下列文件为基础：最终园际标作草案
34D/770/FDIS
关于本标雅表决的详情，可见上表中的表决报告。本标谁应与EC60598-1一起使用。：本证中快用以下学体：
一要求ronan学体
—试验挡迹：inlic学体
注：小 raman字作
票报告
32D/774/RVD
委员会已经决定，到2005年为止基础出版物和修订件的内容将保持不变。此后，标准将：…-—再璐认；
”：瑕消：
—·被您订版代替；
修订。

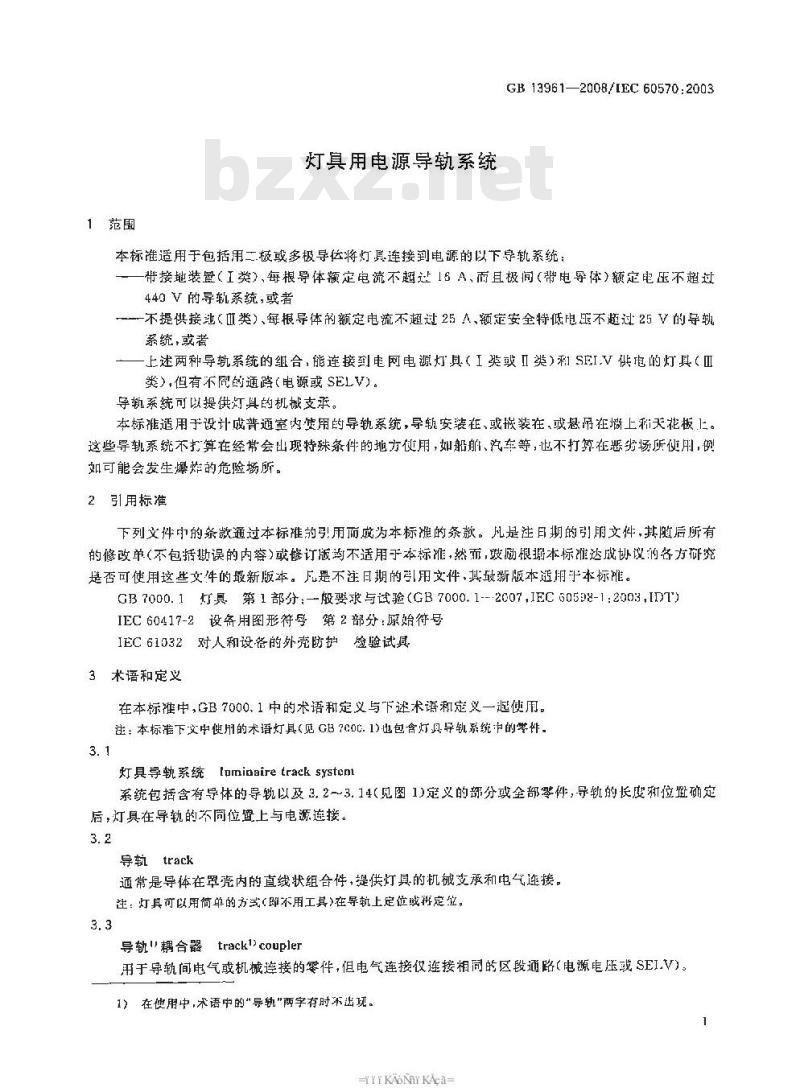

1范围
灯具用电源导轨系统
GB 13961—2008/[EC 60570:2003本标准适用于包括用二极或多极导位将灯具连接到电源的以下导轨系统：一带接地装置（I类),每根导体额定电流不超过1S A而且极间(带电导体)额定电压不趋过44的导载系统，或者
—-不提供接池（Ⅲ类）、每根导体的额定电流不超过25A、额定安全特低电压不随过25V的导轨系统，或者
上述两种导轨系统的组合，能连接到电网电源灯具（I类或IⅡI类）和SIV供电的灯具（Ⅲ类）,但有不胤的通路（电源或 SELV）。导轨系统可以提供灯具的机械支承。本标雅适用于设计成普通室内生用的导轨系统，导轨安装在、或嵌装在，或悬吊狂上和天花板。这些导轨系统不打算在经常会出现特殊条件的地方用，如船舶、汽车等，也不打算在恶劣场所用，例如可能会发生爆炸的危险场所。2引用标准
下列文件中的条款通过本标推的引用而成为本标谁的条款。凡是注日期的引朋文件，其随后所有的修改单（不包括勘误的内容）或修订版沟不适用于本标准，然而，励根据本标准达成协议的各方研究是否可使用这些文牛的最新版本。是不注目期的引用文件，其敏渐版本适用予本标雅。GB7000.1灯具第1部分：—般娶求与试验（GB7000.1--·2007,IEC60598-1:2003,IDT)IEC60417-2设务用图形符号第2部分：原始符号IEC61032对人和设备的外壳防护验验试具3术语和定义
在本标中,GB 7000、1 中的术语和定义与下述术语和定义一起使用。注：本标猫下文中便用的术语灯具（见GB7GC.1)也包含灯具导轨系统中的学件3.1
灯具导轨系统[uminairetrack systomt系统包括含有导体的导轨以及3.2～3.14（见图1)定义的部分或全部零件，导轨的长度位确定后，灯具在导轨的不同位暨上与电源连接。3.2
导轨track
通常是导体在罩壳内的直绒状组合件，提供灯具的机械支承和电气连接。注：灯具可以用简单的方减（即不用工具)在导轨上定位或得定位。3.3
导软耦合器trackcoupler
用于导轨间电气或机械连接的零件，但电气连接仅连接相同的区段通路（电源电压或SEI.V)。1）在使用中,术语中的“导轨\两字有时不出现。1
rKAoNrKAca=
GB13961--2008/IEC60570.2003
导载电源连接器fracksuppaycanncctar用于将主电源电气连接到导轨的零件，但仅工作在一个通路。注」，一个辆合器和一个导轨电源连接器的功能可以组合在一起距2：对于SELV都分，导接器可以组合一个直接由电源电压部分供电的SELV转换器或安全陷离变压器。
灯具电源连接器Juminairestpplyconneclor用于将灯具电气连接到导轨的零件：“该零件不提供灯具与导轨闻的机械连接。电气连接仅连接相同的区段通路（电源电压或_SELV)。3.6
traukadipfore
导轨1接合器
用于使灯具电气和机城连接刻导轨的零件：但电气和机械连接仅连接框间的区段通路（电源电压或SELV).
能：接合果可含有理养玻断丝
导勒悬挂装置
1 suspenslon device
用习将导轨系缔机连接到支承表面的零件。e
灯鼻晟挂装部
Jumdnaire suspcnsion deyice
用将灯具机挑连摄到导轨的零件。3.9
端盖cnd cove
胤定准导轨来端，游求站处导体提供电气和机极保护的零件，3.10
I类导轨
通解退导体在罩恶购的直线状组合件在电源电下工作，而且仅提供工类和止樊灯具的机械支承和电气连接。
耳类导轨classⅡtrack
带是导体在率范内的直线状组合在装全特低电压（SELV)的电源下工作，而且仅提供Ⅱ类灯其的机械支承租电气连接。
注，Ⅱ类SELV供电系统戒SEI.V区段亚路；可融及的裁筑部性不必有绝缘，因为它本身是安全的。3.12
混含的导轨系统（I类和Ⅱ类）mixecl supplytracksyslem(elassIand直）3. 10和3.11规定的导轨的组合。3. 13
额定电流ratedcurrent
由制造商确定的导轨或部件的电流。3.14
导轨：区段通路racksectoropening提供接合器电气连接或灯具电源连接器到导轨导体的导轨通路。4分类
GB 13961-2008/IEC60570.2003
根据GB7000.1第2章的规定灯具用电源导凯系统应分类为1类、Ⅱ类或有I类和血类混合的导轨索统。
导轨系统仅分类为正常条件下用。不提供接地装置的不可分开的灯具利（或)接合器组件，根据GB7000.1第2可分类为Ⅱ类。单独的接合器不能分类为Ⅱ类，但可以与Ⅱ类灯具一起使用，5一般试验娶求
5，！本标谁中的要求和试验不适用于已有草独国家标推哦国际标雅的产品：5.2本标准的试验是型式试验。
5.3播述的试验样品应进行所有相关试验。为了节约试验时间并得以进行所有破坏性试验，制造丽可以提变附加的样品或样品都作，它们鸟源祥品的制造树相同，并且可以得到在单独样品上试验时相同的试验结采。5.3除非另有规定，样战按交货状态和考虑按制造商说明书上的最不利使用条件逃行试验，环境温度在 10℃～30 ℃之间
工类和Ⅱ类导轨的最少试验样品应包括下述部件，对于混合的导系统的圾少试验栏品应他括！类和亚类部分：
a）对于提供导轨段之间互相连接的导轨系统，至少要提供组装后总长不少予2.4m的三段导轨，正且其中应包括根据制造商文字说明中规定的最长一段导轨。对于不提供五相连接的导挑系统,只要求一段最长的导轨;
b）一个导轨电源连接器；
c）一个端盏（如果需要的话)
每段供电导轨（如果适用的话）一个耦合器（圾少3个）：d)
每段供电寻轨一个接合器（最少3个)e)
每段供电导轨（如果适雨的话）一个灯具电源连接器（最少3个）：必要的悬挂装暨和制造商安装说明书上规定的其他部件；g）
从试验角度看，一个忙表最不利组合的典型灯具，用于逊行筑11章的试骏；）
附加一个且类灯具试验样品，从同一制逆商生产的工类导轨的称种类逊中选骚一种到号导轨。i）
注：i)是进行类导轨系统8.1.1试验时需要的。5.4除非另有规定，试验按条款顺序行。6标记
应用GB7000.1第3章与下述6.1～6.7的要求。6.1导轨应标记额定电流(A）、额定电E(V)和血类符号（如适用的话）。混合的导轨系统应在电源电压和SELV部分分别标记额定电流CA)和额定电压（V）.SELV部分也应标记Ⅱ类符号。
6.2接合器贝标明其额定电流、额定电压、制造商名称或商标、型号以及Ⅲ类符号（如适用的话）。装在灯具内部的接合器和灯具电源连接器，不要求另外在灯具的接合器利灯具电源连接器上标记。如果接合器内有熔断丝的话，应在接合器的外壳上标记熔断丝的额定电流和型号。6.3耦合器和连接器只需标记制造商的名称或商标，型号以及Ⅲ类符号（如适用的）。灯具电源连接器不装在灯具内的，应另外标出额定电流和额定压。3
-fTKAONiTKAca-
GB 13961-2008/[EC 60570:20036.4在导轨系统安装期间和安裁完后，应看得见导轨系统额定电流和额定电压的标记。注：闹家接线规定可能娶求接合器额定最大电流不能小于导轨系统的额定最大电流。6.5除了上述标记以外，如果保证适当使用和继护是必要的话，在灯具导轨系统上或所附的制造商说明书中还应包括下述内容：
a）导轨系统每段导轨和灯具悬挂装嚼适宜的最大机械负载，包括灯具和附件的质(重)量，另外：应有警告：机械负裁是指整个系统的全部负载。如果部件不适干连接感性负载，或者在感性负载下会降低额定值（如果适用的话），应有警告：6）
在正准工作条件下允许的导轨最高源度0℃除外！）警告：保证导轨系筑和所连接的灯具之间电气、机械和热的相容性是用户的责任。随接合器现供的安装说明书应声萌接合器适用的导轨系统，并给出尽限于使用规定的导轨系统的警告。
6.6除了上述标记和信息，在随类新混合的导敏系统提供的制造商的使用说明书上应给出下述内容：
警告：I类系统和区段道路应只船连接到一个为证类设备工作设计的安全特低电压（SEIV)）
电源：
卡要全赖离变器，应有关于变哇器端子正确连接方法的适当说明，以避免初级如果联有，
和次级接线轴导的错接；
警告：川类具导轨系统和（或）区段通路和零件与工类导轨系统是不相签的，真Ⅲ类灯真连接器和（或）据冷谢不应在其他制造商的导轨系统上便用d）关于安金特游压线路过和短避保护方式的说明。注：供护存应符举止60364-7-715规定，7）变压器和导轨源连接器之间电源电缆的最小裁面积利最大长度，6.7Ⅱ类导轨系统渐比或>区段通路的说明书应包含下面的普告：警皆：为了溅少热和火灾的风捡，不要跨接导体7般要求
导继系统的设计绪构放便其在正常使用时其有可非的性能，且对人或同国环境没有危险。道常，进行所有规定的验来检验其合格性：I类导轨系统的极间额定电压不超过440V，亚类的额定电压不超过V。I类导轨系统的额定电流最犬值应是16A，类最大值应是25A，对于经合的系统，每一区段通路的额定电流不超过工类和血装系统给缺的值。用目视检验其合格性。
8结构
应用 GB 7000.1第4章和下列8.1~8.12的规定。8.1工类导轨零件的设计应使用户插人和拆卸时，零件的接地触点和导轨的载流部件之间没有意外触及的危险。
在导系统安装期间，这个要求不适用。8.1.1接合器、揭合器和电源连接器的结构应能有效防止其与阅一制造商生产的其他类型的导轨系统和(或)区殷路的电气接仙
8.21奖接合器应含有机械连接到导的措施，使接合器和导轨的电气连接件没有承受接合器和（或）灯具的重盘。
16.3的规定也适用
GB 13961—2008/IEC 60570:2003Ⅲ类接合器应含有机娥连接到导轨的措施，接合器和（或）灯具的质（）不会换寄电气连接程安全。
8.2.1当接合器内使用熔断丝时，熔断丝必须是高分断容望型的。8,3接合器的触点应该不能被移动：除非拆开接合器。而且，应不能以错误的位置更换接地插或触点，而且当这是系统结构方法的安全要求时，这条规定也适用于中性抵脚或愈点。当灯具符合Ⅱ类要求，并提供与导轨系统连接的整体式接合器时，接合器可以有一个接地触点逆接到导轨，对灯具仍然按Ⅱ类要求，合格烂由目视和 15.1的电气强度试验来检验。8.4耦合器、导轨电源连接器端靠应能机械地锁定在导轨上。耦合器、连接器和接合器应保证可靠的电气连接
8. 1～8. 4 的合格性由目规,手工检验以及适用的 12. 1 的试验检验。8.1.的合格性由试图将接器,耦合器和电源连接器捕人不寻轨和或)区段通路伴品来检验其合格性。应没有任何电气接。8.5应该用下列之一的力法机械地锁紧相邻的导轨段：a）借助于耦合器：
仅用耦合器就能排列导轨的其他方法；用刚性固旋的务式将一段导轨直接固定在支录表面时，当导凯端头延评长方向拉开1mn：c)
以及导轨与支承面垂直拉开1mm时，应有可靠的电气接越注：与支承裴面等的间隙是考您到表面不平变：合格性通过想影缺在这个位睾进行试验来检验。8.6机减悬挂应有够的安全系数。GB 7090.1中4.14.1的试验应由下述对炸具导输系统起挂装价的试验代誉。
合格性由以卡试验检验：
对导轨和灯具的悬挂装置做试验时，包括接合器在内的灯具的悬挂装致按起带便用位置安装在导就上，将5倍于制避超指定负载的重量加在悬挂装置上,最小50N,师时1小。试验放在导机额定评境温度t+15℃下进存
试验后，零件，导就疫激原定辫置的变形不应达判有害于安全的程度，随直零佛不应从导凯脱落。下述弯由试验是对其挂装的附加试验;试验时导安装在水平表研。试验应在导轨额定境遗度：千15℃下进行。然后对灯具悬挂装叠施加25 Nm弯矩，分别在与导轨辅线平行方阿死施加1 min，与导轨轴线垂直的方向上施加 1 min。
试验后，灯其悬持装置及导轨系统其他部件的变形不应达刻有普于度全的独度，而且整挂斐微不应松动。
注：设计在低温区域使用的导凯系统可能要求附加的试验。8.7导轨应有足够的机械强度
合格性由以下试验检验：
用具有IEC61032图6所示末端的试验指对罩住带电部4的金属部件施加30N的力。试验期间，金属部件和带电部件之间的爬电间隙和电气距离应不小于第9章的规定。8.8极性
如系统的正确工作需要必须维持正确极性的话，那么始终都应采用措施来保证正确的极性。用目视捡验其合格性。
B.9机械和电气耐久性
零件应经得住正常使用时可能发生的机械应力，电应力和热应力，没有过度的和其他有害的影响。
-TTKAONTKAca-
GB 13961—2008/1EC 60570:2003对接合器和灯具电源连接器，合格性通过下述试验来检验，“一次操作”是接合器的插人或拔出，或行一次与实际用时--伴的逆度的电气接触接通或中断。a）机概支旅系统，操作100次米检验；b）与机械固定装避间时操作的电气触点，在导轨的同一位置操作10C次来检验：操作与械既定装无关的电气触点，操作1000次来检验。衔操作100次后，舱点应移动到c
导轨上一个新位置。这个试验只适用于接含群。d）对几类导轨系统的灯其电源连接器或接合器，如设计成沿导轨轴线定位而不拆下的，那么灯具电源连接器或接合器应按GB7000.1中4.14.3操作150次。b)和c)的试验，在交流频宠电下有通以1.25倍零件额定电流的试验电流进行试验。负裁功率因数约为0.6，标记不阅额定电流的阻性负载，随后应在交流非感性电路上进行试验。对于类系统。功率数为1. 0。
注；对有满个额定征E见 6.5的b)项二的,应来用较严静的条件。如渠0.6均率困数负裁使用空心电抗器，就对其并联一个恢过的电流大约为1%电抗器电流的电阻，可使用铁心电抗器，提供基本是正弦波的电流。接地线路没有电流。试验后，样站应承受GB7000.1中10.2的电气强度试验，但试验电压降低为1500V。安全特低电压（SELV)下工作的部件，试验电卫降低为500V，贴避表明：
a）无有码于逃一步使用的损坏：b）外宽或挡板无变形：
c电气或机械连接无松动。
此条的试验前后，接合器应装在导轨上，并且触点加载1.5倍接合器的额定电流，每个触点（包措接地触点）的电压降应不翅过50mV。8.10短路保护
8.10.1对于I类系统和（或)区段通路，用GB7000.！中试验指D不能跨接导轨导体。合格性GB7000.1中9.2.0的试险检验，使用试验指D施加表9.1.所示的力。8.10.2SELVⅢI类导轨系统和（或)区段通路在输出电路部分应结合有防止不同极性的戴流部件间意外短路的方法。
应采取适当的猎施来避免来绝缘，可触及而且极性相反的SELV部件通过GB7000.1中4.26.3规定的试验链意外短路对安全的损害。注1：出米指定的SEL电源单独供电的指类灯具应至少有一个绝练导体。如果没有提供绝缘，灯具制适商应产膜SELV电源的最大VA输出值，而且试验应按这个值进行。注2，如恐试验链不能自已悉挂在导轨上，该样品被认为符合该试验。合格性用GB7000，1中4.26.2的试验检验。8.11提供给逝入导体的I类导轨绝缘村里通路的最大尺寸应为3.0mm，而且导体应嵌人绝缘衬里至少1.7mm。Ⅱ类接合器触点所有方向的最小尺寸应为3.5mm,使其被挡在T类导轨绝缘衬里的导体空外。
注，为谢明Ⅲ类接合器触点和1类导轨的尺寸，测盘位量见图2和图3。8.12为保证使用时的互换性和安全性，设计、制避与特殊导轨系统一起使用的接合器时应小心。试验应在估试验机构保留的已认可的导轨样品上进行，或在制造商提供的已认可的导轨样品上进行.
导缺和接合器应符合本标准所有适用的部分。合格性由目视和测冠检验。
9爬电距离和电气间隙
应用GB 7000. 1第21章,但9. 1和[9.2作下述修正。GB 13961--2008/1EC 60570:20039.1对于可重新接线的连接群和接合器，应在最大截面积的导体接人接线端子和不接人接线端子两利状态下进行测量，
对不可重新接线的连接器和接合器，在交货状态的样品上试验。零件按正常使用接线和装配好且完成电气连接后，对其进行检验。9.2对于混合的电源系统，电源电区段通路和-EEV-区段通路的鹏电距离和电气闻隙应符合最大工作电压下GB7000.1表11.1的Ⅱ类结构的要求。10接线端子
应用GB7000.1第1算和第15章，但安装在浮动触点上、使用时其运动不会危害正确操作的接线端子途外。
用目视检验其合偿性
外部和内部接綫
应用GB700吨后章，但作下述修正。不可拆卸的软缆或软线应只能连接不能被其他导轨度延伸的导轨段。电缆导体的藏闻应与导轨部分的额定自流匹配用目视检验期性。
12热耐久性和出作度
灯具导轨系应真有足够的势的耐久性，并且在正带使用时不应达到过商的温度！合格性用12ji1~12.3的试验检验。12.1安装好的导轨载流部件的设计应能防止因为通过的电流而产任过商的谢变。合格性由下述械酸检验：
选择符合GB为中3.4.2规定、代表导轨设计使用的最恶情况的避新且以正需仙用时圾不利的位置安装在导机进与导就进行电气连接导轨应进一步电气加截以巡过等于其额定电流的总电流（包括灯具电流）真割站到热稳定或1h以后，按时间较长的。典型灯具安装在工类称旗类的区段通路。试验的环境温度应等导航的或者25（没有标记的话）应确定导所有部分的最温度，得到的温度值不应超过制避商离称的正常工作条件下导轨的圾高温度。
12.2正常使用时，导轨系统的零件不应达到过高的温度导载以外的零件温度应符合GJ37000,1第12 章的规定。
12.3下述试验检验导轨的热耐久性：12.3.1按制造商安装说明书以正常使用安装的一段1.2m长的导放在加热箱内168h，加热箱的温度应比制造商声明的正常工作时导轨最高温度商出10℃，最低温度为80℃，或导轨的加上55℃，选温虚较高者
试验后，导轨不应有看得见的损坏，绝缘衬里发生皱缩的，导轨仍应符合第8章和13.1(钢探针、试验指、试验链等)的规定，导轨应符合15.1的要求（绝缘电阻）。12.3.2对于且类导轨，选择代表符合G后7000.1中0.4.2规定，代表导就设计使用的取恶劣情说的典型灯具以正常使用时最不利的位置安装在导轨上，并与导轨进行电气连接。对于电源电缆，应选择设计允许的在进线口使电缆锐弯的最不利位暨。导轨应进一步电气加凝，通过一个等于其额定电流的总7
TTKAoNTKAca-
CB13961—2008/IEC60570:2003
电流（包括灯具电流）。
导轨系统工作温股匙额定温度t。十20℃，并根据GB7000.1的12.3试验。除了要符合GB7000，「中12.3的要求以外，导就电源连接器和耦合器（如有的话）应加载通以1.5倍的导挑系统额定电流。连接器和（或）揭合器的每个触点间的电压降不应超过22.5mV。13防触电保护
应用CB7C00.1第8章及本标准13.113.3的规定，安全特低电压（SELV电源供电的Ⅲ类导轨系统和(或)区段通路陈外。下载标准就来标准下载网
13.1导轨除了要符合（B7000.1中8.2.5的要求以外，还应使用G序7000.1表9.1的探针D来检验。
合格性由给出的探针在每个可能的方向上试验检验，试验中探针应未触及带电部性。13.2接合器的设计应使接合器部分或完全接合并按正常夜用接线时，带电部件不易被触及。合格性用回视及标推试验指检验，试验指施加于每个可能的位整，如果必要的话施力10N，用-个电指示器显示带电部件的触及情沉。用手将可移动部件放在最不位暨。13.3用手应不能移动防止脏及带电部件的导凯或零部件。同定这些部件的装置应与带铠部件绝缘。对于接合器，本分条欺的规定只在接合解装人导凯时才适用，如果这些部件是金属的，它们应不能触及任何腹稀。
合格性由目视和乎动试验检验。14防潮
放期G57000,1剪9 短中 9,3的规定。15绝缘电阻和电气强度
应期B7000.1第70，并作下述15,1和15.3的修正，15.1根据GB7000.1的10.2.1测得的绝缘电阻不应小于100MQ除以以米为单位的受试导轨的长度，试验在不同极性的带电部件之间、以及带电部件与外壳和（或）接地导体之间进行（代替GB7000.1表10.1给出的）。
15. 2GB 7000.1 的 10. 3 不适用15.3对予混合的导轨系统，电源电压部分和SELV部分之间的电气强度试验电压为750V。16接地规定
应用GB7000.1第7章以及下述16.1～16.4的修正。本章仅适用于I类导轨系统和混合导轨系统中的电源电压区段通路。16.1GB7000.1中7.2.3的试验应在符合5.3规定的样品上进行。合格性且以下试验检验：
试验应在至少25A电流下进行，计算电阻不应超过0.10。额定电流小于6A的接合器和灯具电源连接器应按GB7000.1中7.2.3试验。被计算的旭阻的电压降应在装有三段导轨的系统的任何两点间测量，特别要在导轨电源连接器和一个离电源最远处的接合器之间，例如覆盖至少6个接地线路的触点。16.2接地系统的所有部件应无由于部件与导轨接地导体.或接触的任何其他金属接触而发生腐蚀（包括氧化)的危险。
如果导轨的壳体是铝或铝合金制成的，应采取预防措施防止锅和铝或其含金之间接触引起腐蚀的危险。
GB 13961—2008/1EC605702003
16.3I类灯具带有提供连接器或类似连接装置的可拆卸部件的，接地连接应在载流触点按逼前先接通，接地连接断开前，载流部件应先断开。16.4一个提供接地连续性的导体应延伸到导轨的整段。这个导体可以退导轨的机械结树部件，只有在断开电流供应的同时才能拆卸机械结构的这种部件。注：园索接线规则可能不允许接地连续性导体成为导轨机投结构的一部分，在这种情况下应提供单过的导体。16.2~16.4的合格性应白目视和试验检验。17耐热、耐火和耐起痕
应用GB7000.1第13章，其中13.4除外，其中13.2、1耐热作17.1积17.2的修正。17.1导软试验
试验条件和要求与GB7000.1中13.2.1规定的一样，不同的是要从试祥的不尚导轨段上取L100mm长，矩形截面为宽10mmi,厚度为具体的导轨内绝缘对取的最小厚度的两件导轨绝缘材料样品。如果导转绝缘村里的尺寸不足以作为样品，而且试验样品不准备作机城加工时，应伙用相同材料和工艺制成的试样。这些样品应按12.3的要求进行预处理。试样在装置上就位并在加热箱放1h后，两件导统绝缘样品都应合试验要求，加热箱的湿度比制造商声称的正常工作状态下的导轨最高温度商10℃，期热箱圾低温度为80℃，或导轨额定环境胤度tn加55℃,选摔温度较高者。
17.2导轨零件试验
除了下述两种情况,试验条件和婴求应与GB 7000.1 13.2. 1相园。a）固定带电部件或载流部件就位的绝缘材部件应在导轨额定环境温度十25，最低为125 ℃ 的温度下试验。
提供防触电保护的绝缘材料部件应在导轨额定环凳湿度十2℃，殿低为80℃C的温度下试验，的
一17.2的试验应该用实际产品的两个样品。当产品改有是够的尽寸时，生产1应提供相间财制洲放别方法制造的试验样品以进行试验。这些试验样品应承受本标推要求的听有光加的试验，用任何普通的方法（包括很可能破坏该产品的表而）为一个小的形状复杂产品准奇尼够平的表前区诚，会影的它的正肾特性,这不是本试验的目的。18外部接线用的接线端子和连接件对Ⅲ类导轨，应用GB7co0.1中15.9.1和15,9.2,并作下述修正：15.9.1. 1用下文代替第1段：
对所有形式的接绒端子（或连接件），试验根据15.9.13的要求，用10个米绝缘的实心铜导体或侧造商随导轨系统一超提供的导体迹行。15. 9. 1. 3
在第段的最后加上下述句子；
测量在每个接线端子和导导体之间以及候个连接件和导导体之间的压降。15. 9.2.3
用下文代替：
随后，额定电流小于或等6A的接线端子（或连接件）进行不通电流的25周期老化试验，每个期包括前段30min，温度为T士5℃或80℃二5℃，取两者较高值，然后冷却至15℃~30℃之间的温度一段时间。
额定电流大于6A的接线端子（或连接件）进行100周期的老化试验。对于电源电缆，应以设计允许的在进线口电缆锐弯的瑕不到位置。注，温度工是T标记零件标记的最高额定温度，例如灯座。-TTKANirKAca
