【国家标准(GB)】 气动方向控制阀 切换时间的测量

ICS23.100.50

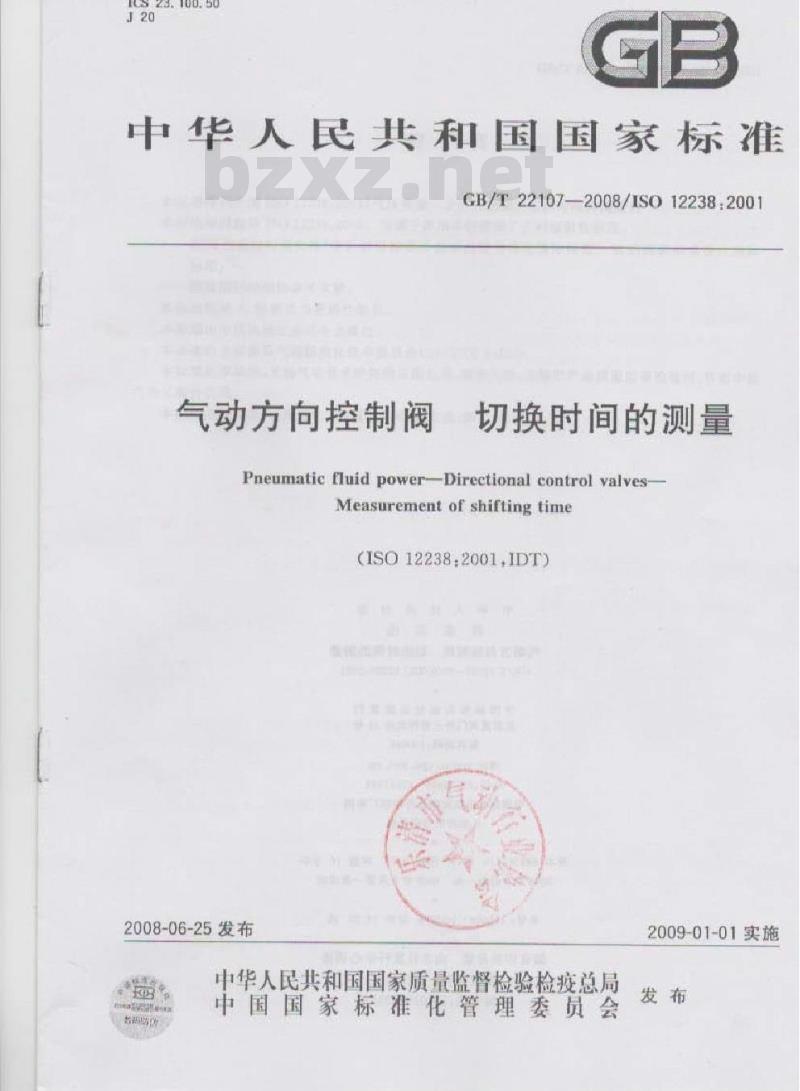

中华人民共和国国家标准
GB/T22107-2008/1SO12238.2001气动方向控制阀切换时间的测量Pneumatic fluid power-Directional control yalvesMeasurement of shifting time（ISO12238.2001,IDT)
2008-06-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施
ii KAoNni KAca-
乐科房园园共园人中
请顺回姐时哦空向式际产

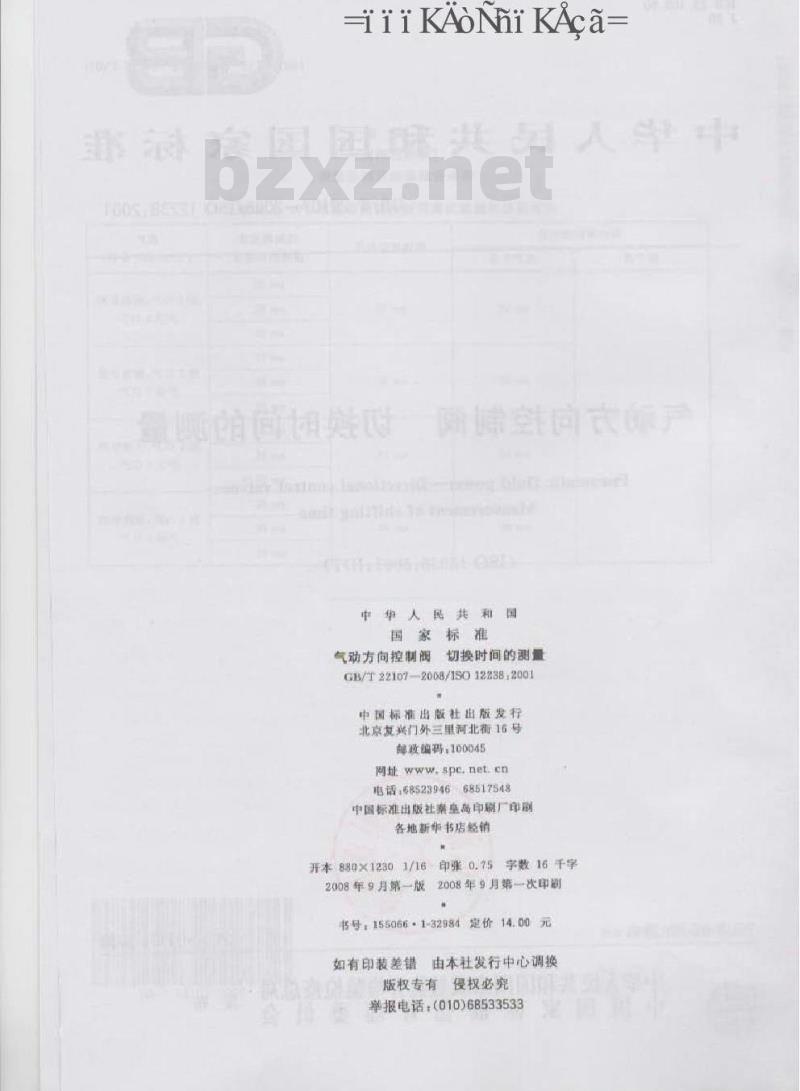

中华人民共和国
国家标准
气动方向控制阀 切换时间的测量GB/T22107-2008/1SO12238:2001中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
周址spenet.en
电话：6852394668517548
中国标准出版社案皇岛印刷广印刷各地新华书店经销
开本880X12301/16印张0.75字数16千宇2008年9月第一版2008年9月第一次印刷书号：155066·1-32984定价14.00元如有印装差错由本社发行中心调换版权专有 侵权必究
举报电话：（010)68533533
GB/T22107-2008/ISO122382001
时司的急童

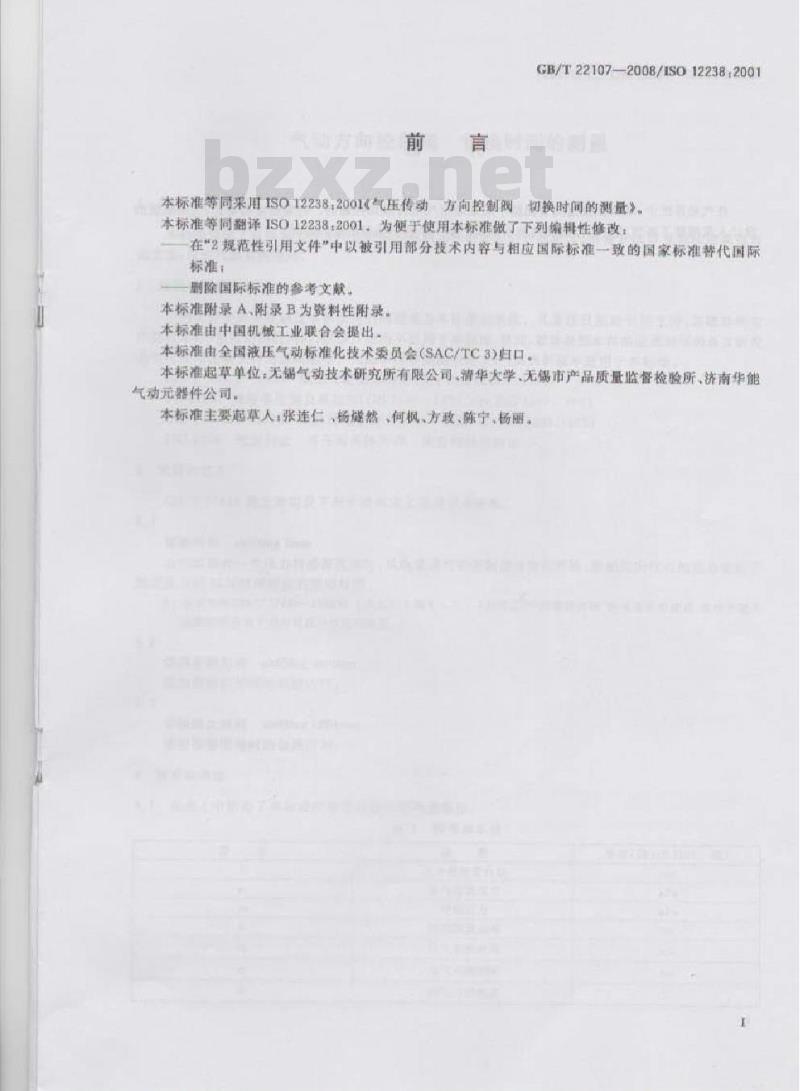

本标准等同果用1SO122382001（气压传动方向控制阅切换时间的副量3。本标准等同翻译ISO12238：2001为便于使用本标准做了下列编辑性修改在“2规范性引用文件”中以被引用部分技术内容与相应国际标准一致的国家标准替代国际标准：
剧除国际标准的参考文献
本标准附录A.附录B为资料性附录本标准由中国机械工业联合会提出。本标准由全国液压气动标准化技术委员会（SAC/TC3）归口。本标准起草单位，无锅气动技术研究所有限公司清华大学，无锡市产品质量监督检验所、济南华能气动元器件公司。
本标滩主要起草人：张连仁，杨然、何枫、方政、陈宁、杨丽。GB/T22107-2008/1SO12238:200
iiKAoNniKAca

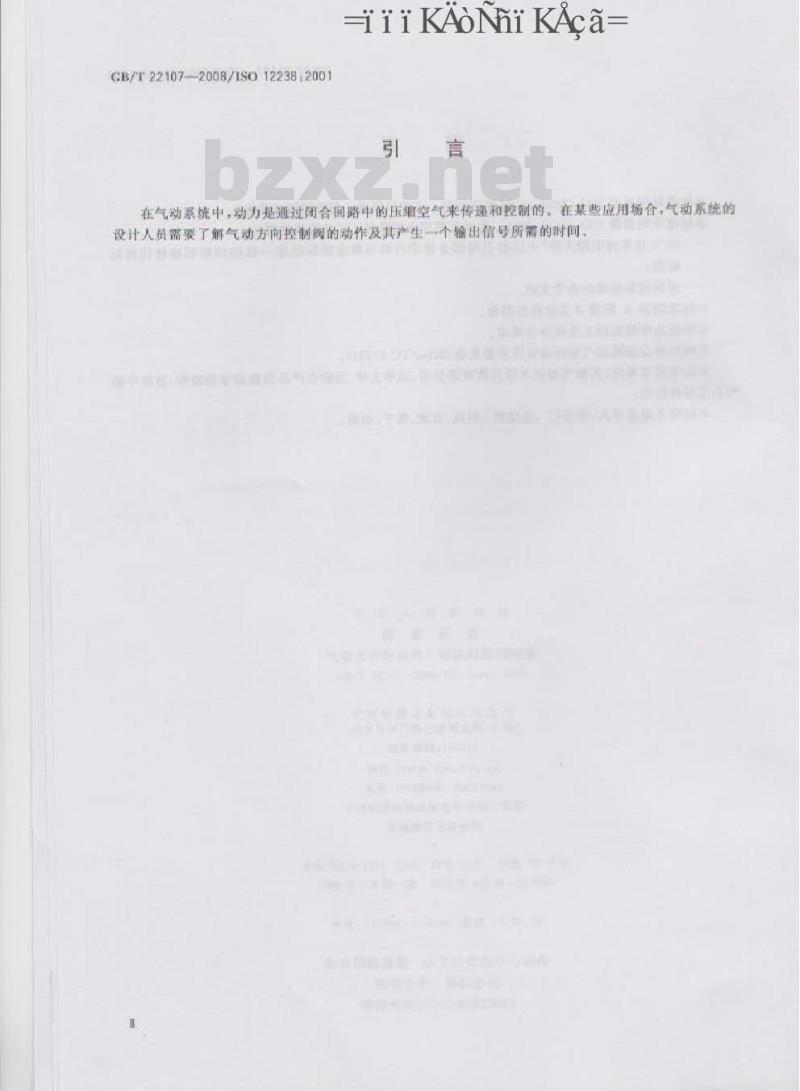

在气动系统中，动力是通过闭合回路中的压缩空气来传递和控制的。在某些应用场合，气动系统的设升人员需要了解气动方向控制阅的动作及其产生一个输出信号所需的时间范围

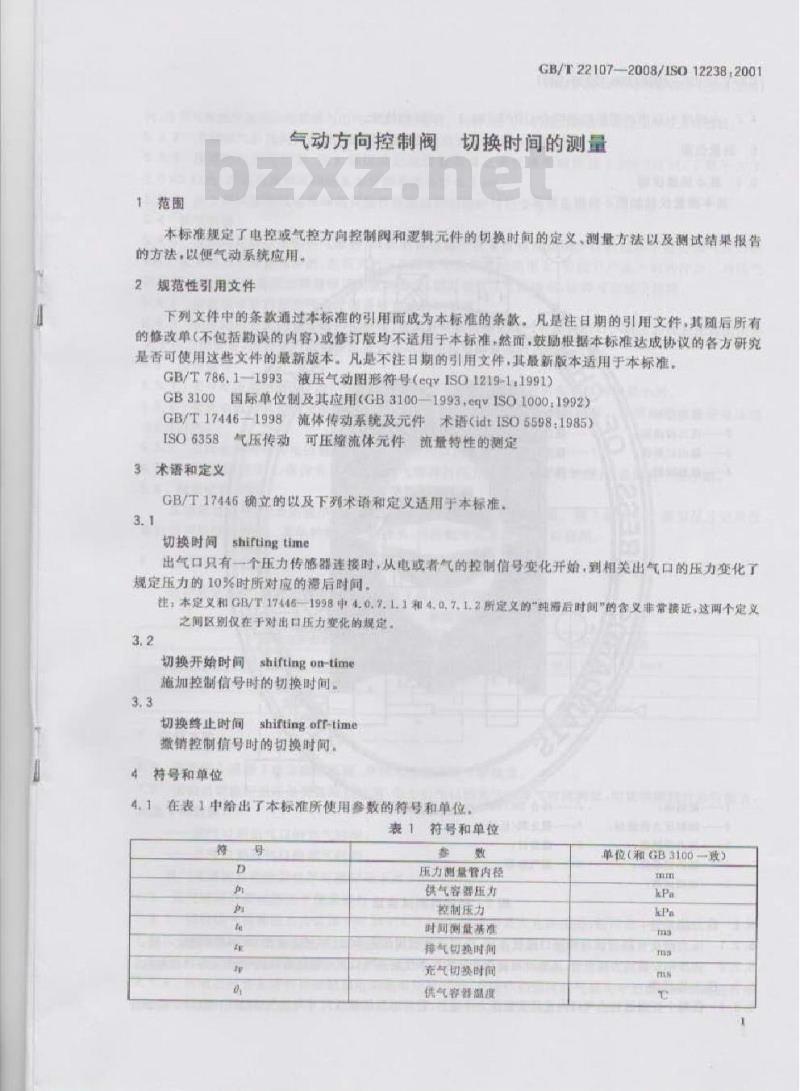

GB/T22107-2008/1SO12238.2001气动方向控制阀切换时间的测量如店
本标准规定了电控或气控方向控制阀和逻辑元件的切换时间的定义、测量方法以及测试结果报告的方法，以便气动系统应用。Www.bzxZ.net
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括助误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准，GB/T786.1-1993液压气动图形符号（eqvISO1219-11991)GB3100国际单位制及其应用（GB3100—1993,eqSO1000：1992)GB/T17446-1998流体传动系统及元件术语（idtISO5598：1985）ISO6358气压传动可压缩流体元件流量特性的测定3术语和定义
GB/T17446确立的以及下列术语和定义适用于本标准，3.1
切换时间shirtingtime
出气口只有一个压力传感器连接时，从电或者气的控制信号变化开始，到相关出气口的压力变化了规定压力的10%时所对应的滞后时间。注：本定义和GB/T174461998中40.。1.1和40,7..2所定文的纯滑后时间\的含义非常接近，这两个定义之间区别仅在于对出口压力变化的规定。3.2
切换开始时间shiftingon-time
施加控制信号时的切换时间
切换警止时间
shifting off-time
撒销控制信号时的切换时间，
特号和单位
4.1在表1中给出了本标准所使用参数的符号和单位表1符号和单位
压力测量管内轻
供气容器压力
控制压力
时间测量基准
非气切换时间
充气切换时间
供气容器温度
单位（和GB3100激）
GB/T22107—2008/ISO12238.2001-iiiKAoNni KAca-
4.2本标准中应用的图形付号符合GB/T786:11993的规定5测量仪器
5.1基本测量仪器
基本测量仪器如图1和图2所示。国
控制信号：
压力传感器：
输出记录仪
被迎试圈
控制围
控制压力传感器：
压力传感器，
输出记录仪，
被谢试阁
5.2压力测量管
特合1506358想定的压为额量性
截止间任选
供气客器
电控朗测试装置
特合S46358-规定的压力乱量智！截止任选
温度计：
供气容器。
图2气控阀测试装置
5.2.1压力测量管路应该与阀进口螺纹连接·也可连接到阅的先导口，并且应该和ISO6358规定一致，5.2.2选择和安装压力测量管，其螺纹和被测量阅的每个气路的气口尺寸相符合，对于阅的先导口也如此。5.3压力传感器
5.3.1在每个要测量的出气口内直接安装压力传感器，若传感器的螺纹尺寸与出气口的不一致需要连接件GB/T22107—200B/ISO1223B.2001时，应尽可能减少连接后传感器与出气之间的客积。同样，进气口的压力测量智也应安装压力传感器。5.3.2.当测试气控换向阅时把压力传感器安装在先导压力量管上，5.3.3所用的压力传感器，放大器以及记录仪器均满足系统顾率响应在2000Hz时，下降不大于3.0dB以内，并且其参照时间的基本分辨率要小于0.1ms5.3.4由于测试仪器负电压降值局限性所造成的切换时间的变化不应超过0.1ms5.4供气容器
5.4.1应使用足够容量的供气容器，以便测试过程中在管道内流动所产生的压除不超过供气压力的3%，较大的压力降是允许的，但较大的压力请会导致切提时间增大，引起对产品不利的评价。与供气客器的连接长度应是压力测量管道长度的数倍，同时也应尽可能地短，这样可以少压降5.4.2应使用带有内部空气温度测量装置的供气容器5.4,3安装选用合适的裁止阅和控制阅，使其尽可能的靠近供气容器的出口。选用的阅的流通面积要大于压力测量管，因为小的助会使流量受到限制并且增加被测阅的切换时间5.5控制信号
5.5.1先导电磁阅（图）的供气压力选取阅供气压力和量天在许先导压力中较小的，5.5.2交流电微阀采用趣发装置是在电压过车点时所生的触发控制信号，保持电压在额定电压值土5%以内。
5.5.3直流电磁限保寿电压稳定在航定值土活%以内5.5.4气控见图2)保持先导压力为供气容器的压力或最大允许先导压力选两者中较小的。5.6数据记录家统
在测量过程比录累统中行传感器的屋力随时同变花的数据，图3给出如何得到数据的您
6测量精度
其他的数据记录技术，包括数字式方法，你可以使用。保持测试条件，提到的数据精度应在差2规定的范围店参数测试精座
热仪器参数
7测方法
一模拟信号记录仪
允许的家能调差
±1oktoAbar)
土0/m
71按照图1或图2建立测试回路，所用元件接照第8章现定7.2无论是切换开始还是切换终正时间，每个出气口的充气和排气时间测试，应该根据阀的运行能力，记录下列数据，
进气口到出气口的充气时间：
出气口到排气口的排气时间。
闽门筑道的其他数据也尽可能记录下来，7.3充气时间的测试按以下规定进行7.3.保持供气容器压力为表压630kPac6.3bar>或者为最大充许压力，选两者中较小的7.3.2将被测试的出气口和大气相连通。7.3.3保持供气容器的温度在18℃~30℃之间7.3.4对电控阅预先进行初步的加电和断电韧换试验，或操作控制阅的气动先导控制机构预先进行初步的供压和卸压切换试验。
GB/T221072008/ISO12238:2001
-iiiKAoNni KAca=
7.3.5对每个流道测试3次，每一次测量后出气口排气，并且在下一次测试前至少等待1min，保证温度稳定
7.4排气时间测试接以下规定进行：7.4.1供给所测试气口压力为表压630kPac6.3ba）或者为最大充许压力，选两者中较小的74.2保持供气客器的温度在18℃~30℃之间7.4.3对电控阅预先进行初步的加电和断电切换试验，或操作控制阅的气动先导控制机构进行韧步的供压和泄压切换试验
7.4.4对每个流道进行3次测试，每一次测量后出气口充气，并且在下一次测试前至少等待1min，保证温度稳定。
7.5排气充气时间的测试可以在一起依次测试8数据处理
8.1对于电控阀，将电压明显变化了的点定义为时间基准（te)见图3)10.%
体事酒
空里有优
电房位
能药2星面
控制方式-直流电盟装（V）：
控制方式交流电缴铁（V）
控制方式压力先导（Pa)
控制方式排气先导kPa+
供气五百分（始）
雅拍共福童育
3%推养最大压摩值：
充气器试：
d持气测式
e时间（m）
图3模拟记录仪的典型数据记录
加量防线
GB/T22107-2008/1S012238±20018.2对于气控，将记录中先导压力变化了10%的点定义为时间基准（0）（见图3）8.3对一个气日每次充气测试时，测量从开始直到压力升到供气容器压力值的10%时为止的充气时间印。对多次调试数据进行平均，即为设出气口的充气时问表B工给出了测试数据的实例）8.4对一个气口每次排气测试时，测量从6开始直到压力降到供气容器压力值的90%为止时的排气时间老，对多次测试数据进行平均，即为该出气口的排气切换时间（表B工给出了测试数据的实例）。
9测试数据报告
9，1说明阅的各个流道的平均切换时间：参见表B1中此类型说明中标注着“各个气路”这一列。9.2与9.1不同的是，说明一个前中所有气路的平均切换时间，指明双向公差，其中要包括所记录数据的最大最小值，参见表B,1中此类型实例说明中标注着“整个阅”的这一列。10标注说明
当遵守本标准时，在检验报告，产品样本和销售文件中可使用下列声明，气动方向控制阀或可动式逻辑元件的切换时间的测量符合GB/T22107-2008气动方向控制阔切换时间的测量》”
GB/T22107-2008/SO12238:2001
附录A
（资料性附泵）
其他国际标准，地区标准以及国家标准中关于切换性质的条款及定义A.1来自IS05598：1985
响应时间（2.2.9元5）
操作的起始时间点和终止时间点之间的时间差，这些时间点的定义适合于每个类型的元件阅响应时间（4.0.7.1)
起始时间点定义为先导压力上升/降低到基一个给定值时刻终止时间点定义是出口压力或者流动达到某一个给定值时刻。
气控方向控制阅中的时带（4.0.7.1.1起始时间点定义为先导压力上升/降低到某一个给定值时刻：整止时间点定义是出口压力达到最大值的额定百分率的时刻，出气口连通零容量（出气口关团）电控气动方向控制阅的时满（4.0.7.1.2）起始时间点定义为电路连通（关闭）时刻终止时间点定义是出口压力达到最大值的额定百分串的时刻，出气口连通零容量（出气口关闭）切换时间（4.0.7.1.3)
输出的开通时间从0状态变到1状态，输出的关闭时间从1状态变到0状态。切换用力4.0.8.
引起出气口的状态发生变化的最低的先导压力切换时间（4.0.8.2）
起始时间点是控制或先导压力达到切换压力水平，然止时间点是出口压力达到一个给定值，A2来自CETOPRP111P-1989-11-01切换临界值
一方面是压力信号，另一方而电压信号的上升或下降，两个极限值的共同效应，引起切换，切换时间
在常规的操作条件下，从初始状态到终止状态的完全的切换可以由制造商预估（无振满，正确需封常规流动值等
切换时间（3.2.2）
在电回路的关或开与出口压力到最大值的50%之间所经过的时间，封堵间你上的出口，如果阅安装到底板上，封堵周体上的出口A.3来自JISB8375-1981
拍应时间（4.3）
对闯、回路和类似的对象的输人信号抵达时刻，与输出达到特定值之间持续的时间（根据JISB01423.
动力学特性（10.3）
由测试样本阅得到的响应时间表征，而它的值应符合表3动力学特性测试
P口输人5kgl/cm（500kPa）的压力，一个压力传感器和A口或B日相连：在施加或者撤销额定GB/T22107--2008/1SO12238:2001电压后，或从触发电路的发出信号后，在压力被传感器检测到之前所需要的时间，A4来自ANSICNFPA)T3.21.8-1990标
骗应时间（3.1)
该响应时间，是与气动方向控制阅的出气口相连的测量腔室中的压力在额定压力水平下变化90%、以响应此阀的控制信号的变化。GB/T22107--2008/ISO12238.2001附录群
（资料性附录）
测量数据及结果报告举例
表B.15/2单稳态阅切换时间测试数据和结果报告气路
《符合ISO11727)
信号接通，气口1到
气日4充气
信号接通：气口公到
气口3排气
信号断开，气口1到
气口2充气
信号断开，气口到
气口5排气
每次测试的
初换时间数据
GB/T22107-2008
平均切换时间
各个气路
报告的细换时间
整个间
35ms士4ms
版权专有侵权必究
书号：155066：1-32984
定价：
051/8000
