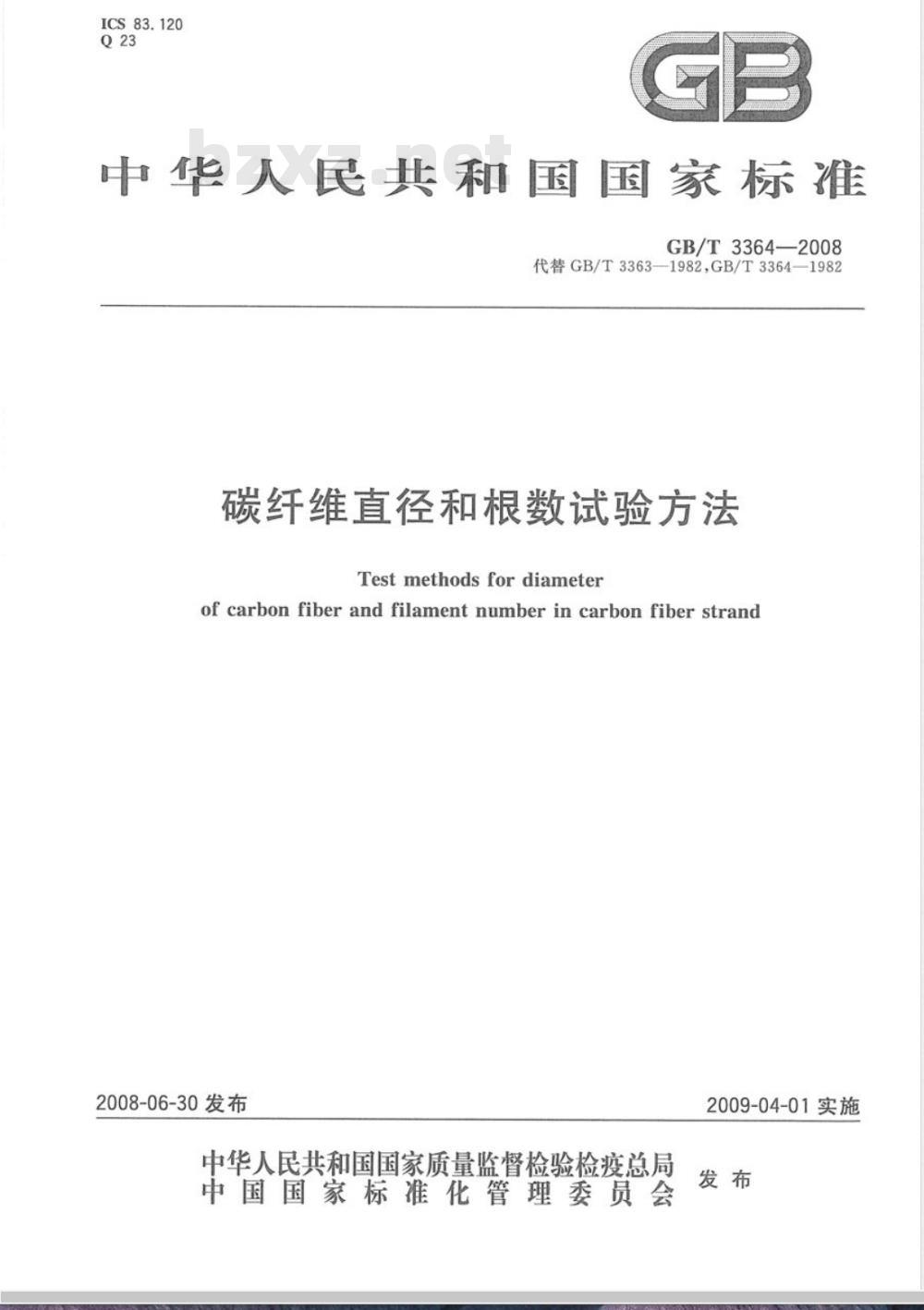

【国家标准(GB)】 碳纤维直径和根数试验方法

ICS83.120
中华人民共和国国家标准
GB/T3364—2008
代替GB/T3363—1982GB/T3364—1982碳纤维直径和根数试验方法
Testmethodsfordiameter
of carbon fiber and filament number in carbon fiber strand2008-06-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施
GB/T3364—2008

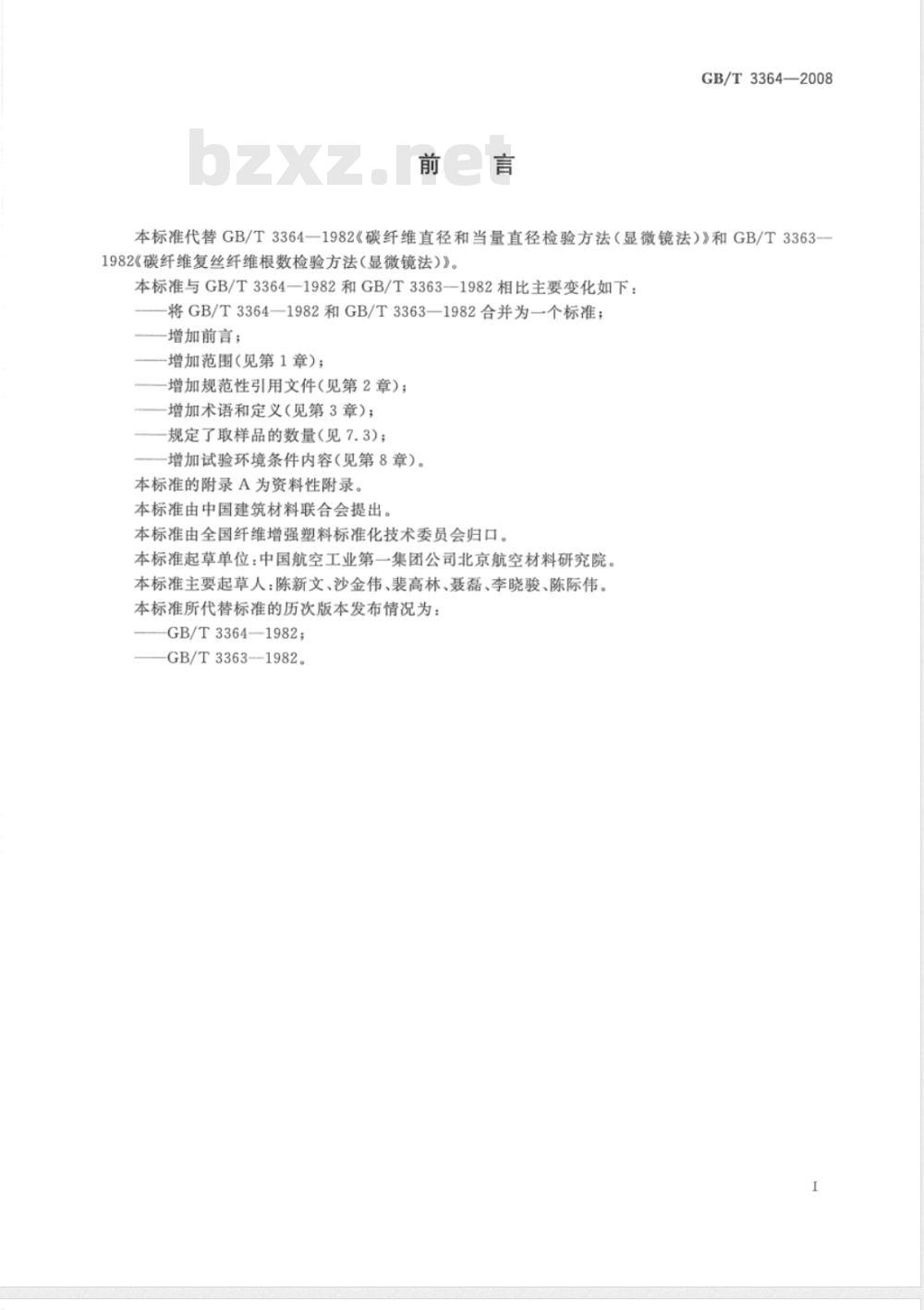

本标准代替GB/T3364一1982《碳纤维直径和当量直径检验方法（显微镜法）》和GB/T3363-1982《碳纤维复丝纤维根数检验方法（显微镜法）》。本标准与GB/T3364—1982和GB/T3363—1982相比主要变化如下：-将GB/T3364—1982和GB/T3363—1982合并为一个标准；-增加前言；
——增加范围(见第1章)；
增加规范性引用文件（见第2章）；增加术语和定义（见第3章）；
—规定了取样品的数量（见7.3）；增加试验环境条件内容（见第8章）。本标准的附录A为资料性附录。
本标准由中国建筑材料联合会提出。本标准由全国纤维增强塑料标准化技术委员会归口。本标准起草单位：中国航空工业第一集团公司北京航空材料研究院。本标准主要起草人：陈新文、沙金伟、裴高林、聂磊、李晓骏、陈际伟。本标准所代替标准的历次版本发布情况为：GB/T3364-1982;
-GB/T3363-1982。

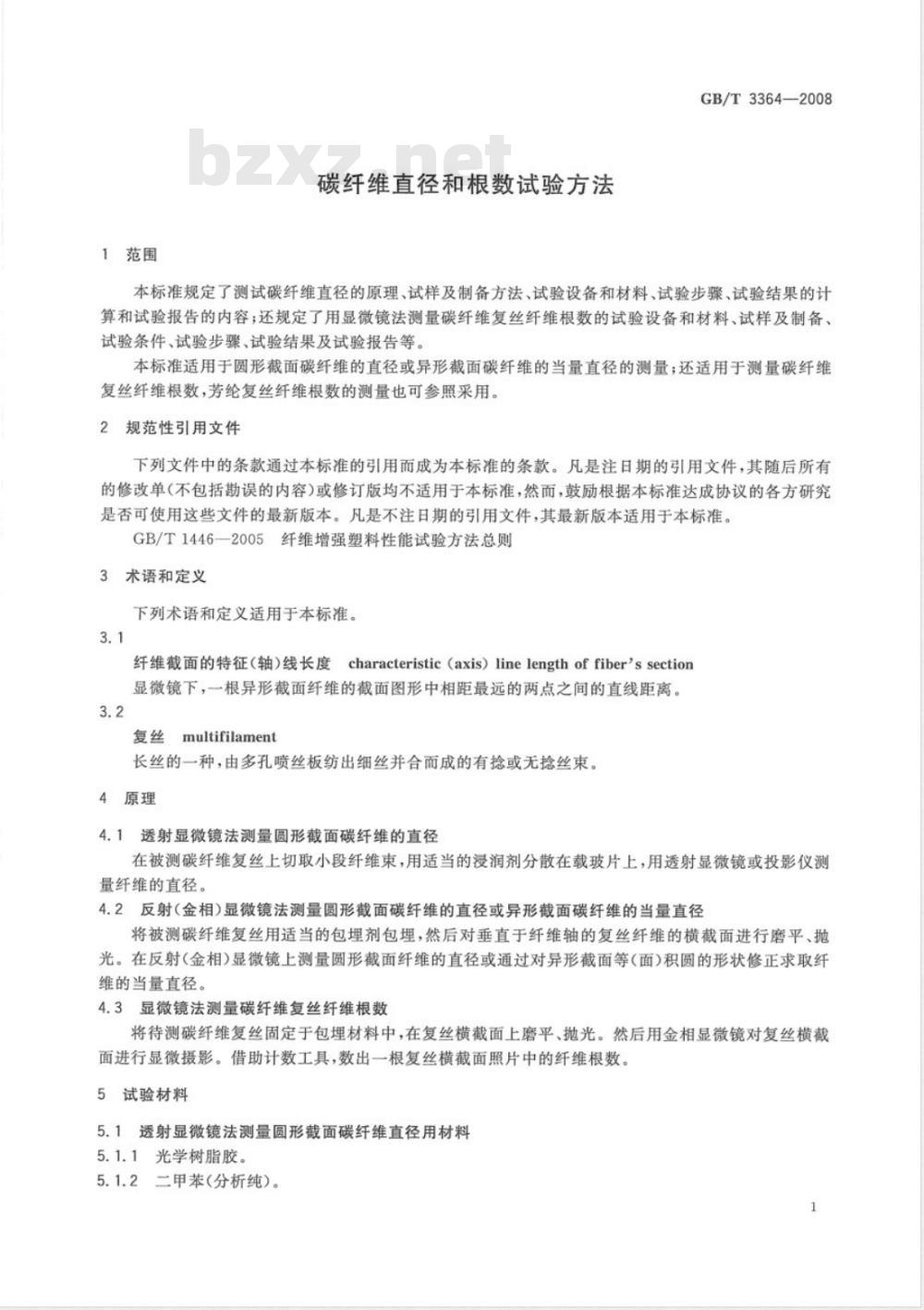

1范围
碳纤维直径和根数试验方法
GB/T3364—2008
本标准规定了测试碳纤维直径的原理、试样及制备方法、试验设备和材料、试验步骤、试验结果的计算和试验报告的内容；还规定了用显微镜法测量碳纤维复丝纤维根数的试验设备和材料、试样及制备试验条件、试验步骤、试验结果及试验报告等。本标准适用于圆形截面碳纤维的直径或异形截面碳纤维的当量直径的测量；还适用于测量碳纤维复丝纤维根数，芳纶复丝纤维根数的测量也可参照采用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1446一2005纤维增强塑料性能试验方法总则3术语和定义
下列术语和定义适用于本标准。3.1
纤维截面的特征（轴）线长度characteristic（axis）linelengthoffiber'ssection显微镜下，一根异形截面纤维的截面图形中相距最远的两点之间的直线距离。3.2
复丝multifilament
长丝的一种，由多孔喷丝板纺出细丝并合而成的有抢或无抢丝束。4原理
4.1透射显微镜法测量圆形截面碳纤维的直径在被测碳纤维复丝上切取小段纤维束，用适当的浸润剂分散在载玻片上，用透射显微镜或投影仪测量纤维的直径。
4.2反射（金相)显微镜法测量圆形截面碳纤维的直径或异形截面碳纤维的当量直径将被测碳纤维复丝用适当的包埋剂包埋，然后对垂直于纤维轴的复丝纤维的横截面进行磨平、抛光。在反射（金相）显微镜上测量圆形截面纤维的直径或通过对异形截面等（面）积圆的形状修正求取纤维的当量直径。
4.3显微镜法测量碳纤维复丝纤维根数将待测碳纤维复丝固定于包埋材料中，在复丝横截面上磨平、抛光。然后用金相显微镜对复丝横截面进行显微摄影。借助计数工具，数出一根复丝横截面照片中的纤维根数。5试验材料
5.1透射显微镜法测量圆形截面碳纤维直径用材料5.1.1光学树脂胶
5.1.2二甲苯（分析纯)。
GB/T3364—2008

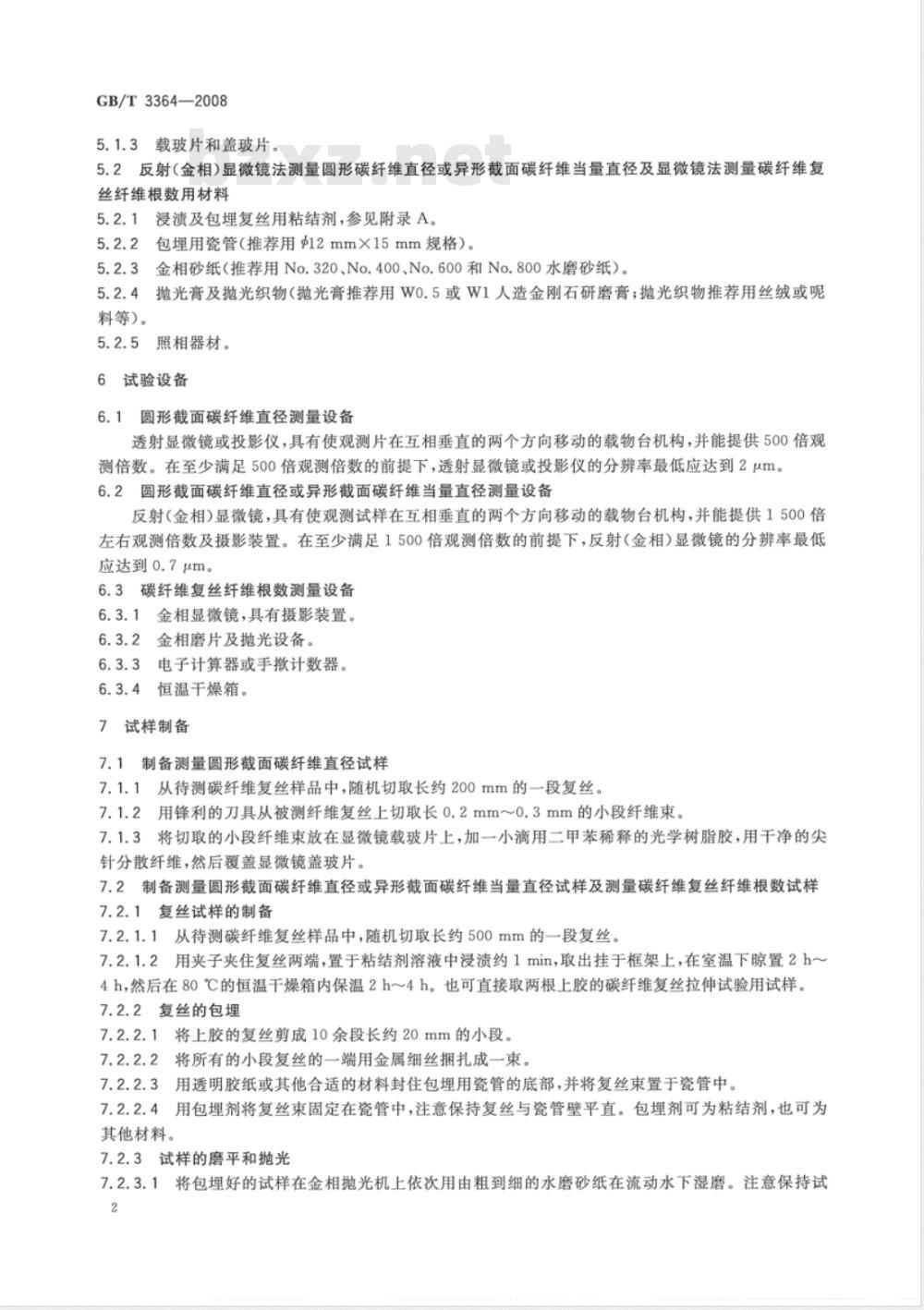

5.1.3载玻片和盖玻片。
5.2反射（金相）显微镜法测量圆形碳纤维直径或异形截面碳纤维当量直径及显微镜法测量碳纤维复丝纤维根数用材料
5.2.1浸渍及包埋复丝用粘结剂，参见附录A。5.2.2包埋用瓷管（推荐用12mm×15mm规格）。5.2.3金相砂纸（推荐用No.320、No.400、No.600和No.800水磨砂纸）。5.2.4抛光膏及抛光织物（抛光膏推荐用W0.5或W1人造金刚石研磨膏；抛光织物推荐用丝绒或呢料等)。
5.2.5照相器材。
6试验设备
6.1圆形截面碳纤维直径测量设备透射显微镜或投影仪，具有使观测片在互相垂直的两个方向移动的载物台机构，并能提供500倍观测倍数。在至少满足500倍观测倍数的前提下，透射显微镜或投影仪的分辨率最低应达到2μm。6.2圆形截面碳纤维直径或异形截面碳纤维当量直径测量设备反射（金相）显微镜，具有使观测试样在互相垂直的两个方向移动的载物台机构，并能提供1500倍左右观测倍数及摄影装置。在至少满足1500倍观测倍数的前提下，反射（金相）显微镜的分辨率最低应达到0.7μm。
6.3碳纤维复丝纤维根数测量设备6.3.1金相显微镜，具有摄影装置。6.3.2金相磨片及抛光设备。
6.3.3电子计算器或手计数器。
6.3.4恒温干燥箱。
7试样制备
7.1制备测量圆形截面碳纤维直径试样7.1.1从待测碳纤维复丝样品中，随机切取长约200mm的一段复丝。7.1.2用锋利的刀具从被测纤维复丝上切取长0.2mm0.3mm的小段纤维束。7.1.3将切取的小段纤维束放在显微镜载玻片上，加一小滴用二甲苯稀释的光学树脂胶，用干净的尖针分散纤维，然后覆盖显微镜盖玻片。7.2制备测量圆形截面碳纤维直径或异形截面碳纤维当量直径试样及测量碳纤维复丝纤维根数试样7.2.1复丝试样的制备
7.2.1.1从待测碳纤维复丝样品中，随机切取长约500mm的一段复丝。7.2.1.2用夹子夹住复丝两端，置于粘结剂溶液中浸渍约1min，取出挂于框架上，在室温下晾置2h~4h，然后在80℃的恒温干燥箱内保温2h～4h。也可直接取两根上胶的碳纤维复丝拉伸试验用试样。7.2.2复丝的包埋
7.2.2.1将上胶的复丝剪成10余段长约20mm的小段。7.2.2.2将所有的小段复丝的一端用金属细丝捆扎成一束，7.2.2.3用透明胶纸或其他合适的材料封住包埋用瓷管的底部，并将复丝束置于瓷管中。7.2.2.4用包埋剂将复丝束固定在瓷管中，注意保持复丝与瓷管壁平直。包埋剂可为粘结剂，也可为其他材料。
7.2.3试样的磨平和抛光
7.2.3.1将包埋好的试样在金相抛光机上依次用由粗到细的水磨砂纸在流动水下湿磨。注意保持试2

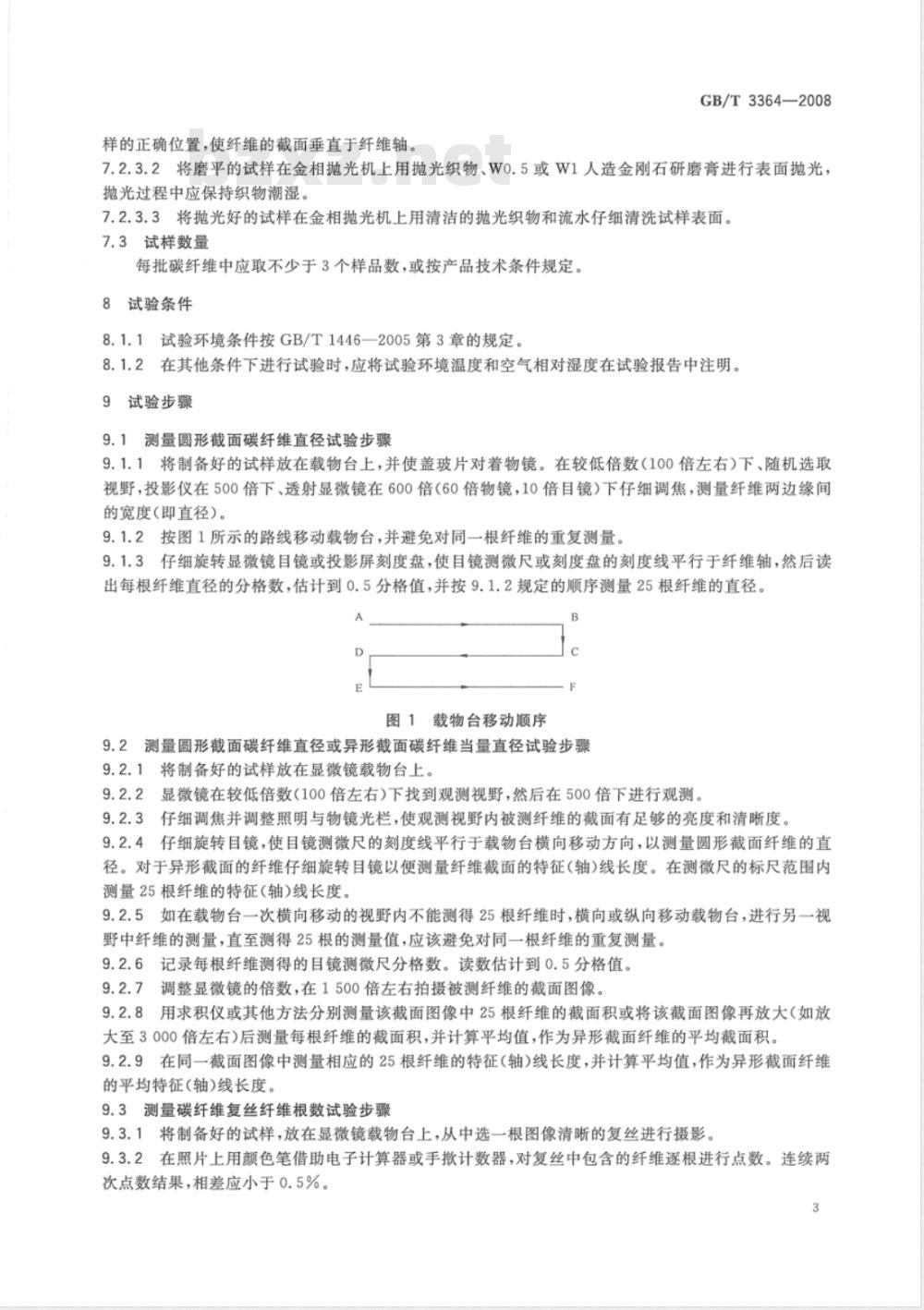

样的正确位置，使纤维的截面垂直于纤维轴。GB/T3364—2008
7.2.3.2将磨平的试样在金相抛光机上用抛光织物、W0.5或W1人造金刚石研磨膏进行表面抛光，抛光过程中应保持织物潮湿。
7.2.3.3将抛光好的试样在金相抛光机上用清洁的抛光织物和流水仔细清洗试释表面。7.3试样数量
每批碳纤维中应取不少于3个样品数，或按产品技术条件规定。8试验条件
8.1.1试验环境条件按GB/T1446一2005第3章的规定。8.1.2在其他条件下进行试验时，应将试验环境温度和空气相对湿度在试验报告中注明。9试验步骤
9.1测量圆形截面碳纤维直径试验步骤9.1.1将制备好的试样放在载物台上，并使盖玻片对着物镜。在较低倍数（100倍左右)下、随机选取视野，投影仪在500倍下、透射显微镜在600倍（60倍物镜，10倍目镜）下仔细调焦，测量纤维两边缘间的宽度（即直径）。
9.1.2按图1所示的路线移动载物台，并避免对同一根纤维的重复测量。9.1.3仔细旋转显微镜自镜或投影屏刻度盘，使目镜测微尺或刻度盘的刻度线平行于纤维轴，然后读出每根纤维直径的分格数，估计到0.5分格值，并按9.1.2规定的顺序测量25根纤维的直径。A
图1载物台移动顺序
9.2测量圆形截面碳纤维直径或异形截面碳纤维当量直径试验步骤9.2.1将制备好的试样放在显微镜载物台上。9.2.2显微镜在较低倍数（100倍左右）下找到观测视野，然后在500倍下进行观测。9.2.3仔细调焦并调整照明与物镜光栏，使观测视野内被测纤维的截面有足够的亮度和清晰度。9.2.4仔细旋转自镜，使自镜测微尺的刻度线平行于载物台横向移动方向，以测量圆形截面纤维的直径。对于异形截面的纤维仔细旋转目镜以便测量纤维截面的特征（轴）线长度。在测微尺的标尺范围内测量25根纤维的特征（轴）线长度。9.2.5如在载物台一次横向移动的视野内不能测得25根纤维时，横向或纵向移动载物台，进行另一视野中纤维的测量，直至测得25根的测量值，应该避免对同一根纤维的重复测量。9.2.6记录每根纤维测得的目镜测微尺分格数。读数估计到0.5分格值。9.2.7调整显微镜的倍数，在1500倍左右拍摄被测纤维的截面图像，9.2.8用求积仪或其他方法分别测量该截面图像中25根纤维的截面积或将该截面图像再放大（如放大至3000倍左右)后测量每根纤维的截面积，并计算平均值，作为异形截面纤维的平均截面积。9.2.9在同一截面图像中测量相应的25根纤维的特征（轴)线长度，并计算平均值，作为异形截面纤维的平均特征(轴)线长度。
9.3测量碳纤维复丝纤维根数试验步骤9.3.1将制备好的试样，放在显微镜载物台上，从中选一根图像清晰的复丝进行摄影。9.3.2在照片上用颜色笔借助电子计算器或手掀计数器，对复丝中包含的纤维逐根进行点数。连续两次点数结果，相差应小于0.5%。3
GB/T3364—2008
试验结果的计算
10.1圆形截面碳纤维直径的计算圆形截面纤维的直径按式(1)计算：10. 1.1
式中：
d-—单根纤维的直径，单位为微米(μm)；P——目镜或投影屏测微尺每分格的标定长度，单位为微米（μm)；N-
目镜或投影屏测微尺实测分格读数。·（1)
每个圆形截面纤维试样的纤维直径，以25根纤维直径的算术平均值、标准差及离散系数为试验结果。
纤维直径的算术平均值、标准差及离散系数按GB/T1446一2005第6章的规定。10.2异形截面碳纤维当量直径的计算10.2.1
异形截面纤维等(面)积圆的当量直径按式(2)计算：d=K.l
式中：
d。——异形截面纤维等（面）积圆的当量直径，单位为微米（μm）；异形截面纤维的特征（轴）线长度，单位为微米（μm)；K-
一形状修正系数。
K值由式(3)求得。
式中：
A一—异形截面纤维的平均截面积，单位为平方微米（μm\）；L异形截面纤维的平均特征(轴)线长度，单位为微米(μm)。（2)
·（3）
10.2.2每个异形截面纤维试样的纤维当量直径，以25根纤维当量直径的算术平均值及其标准差和离散系数为试验结果。
10.2.3纤维直径的算术平均值、标准差及离散系数按GB/T1446-2005第6章的规定。10.3碳纤维复丝纤维根数试验结果以所测每个试样纤维根数的平均值、最大值及最小值为测试结果。11
试验报告
试验报告应包括以下内容：
试验项目名称及执行标准号；
样品名称、批号和来源；
试样编号和外观质量；
试验方法；
试验设备；
试验环境温度和相对湿度；
试验结果。碳纤维直径试验包括试样测量值的算术平均值及其标准差和离散系数；碳纤维复丝根数试验包括测量值的平均值、最大值及最小值；试验人员、日期及其他。
浸渍复丝用粘结剂配方
（资料性附录）
漫渍及包埋复丝粘结剂配方
浸渍复丝用粘结剂配方见表A.1。表A.1
EP01441-310(旧牌号618)环氧树脂多乙烯多胺
固化条件
包埋复丝用粘结剂配方
包埋复丝用粘结剂配方见表A.2。成
EP01441-310(旧牌号618)环氧树脂多乙烯多胺
固化条件
GB/T3364—2008
室温放置2h～4h后，于80℃下固化2h～4h用
室温放置2h～4h后，于80℃下固化2h～4h5
GB/T3364-2008
