【国家标准(GB)】 额定电压450/750V及以下聚氯乙烯绝缘电缆 第4部分：固套电缆

ICS29.060.20
（正版）GB_T5023.4-2008

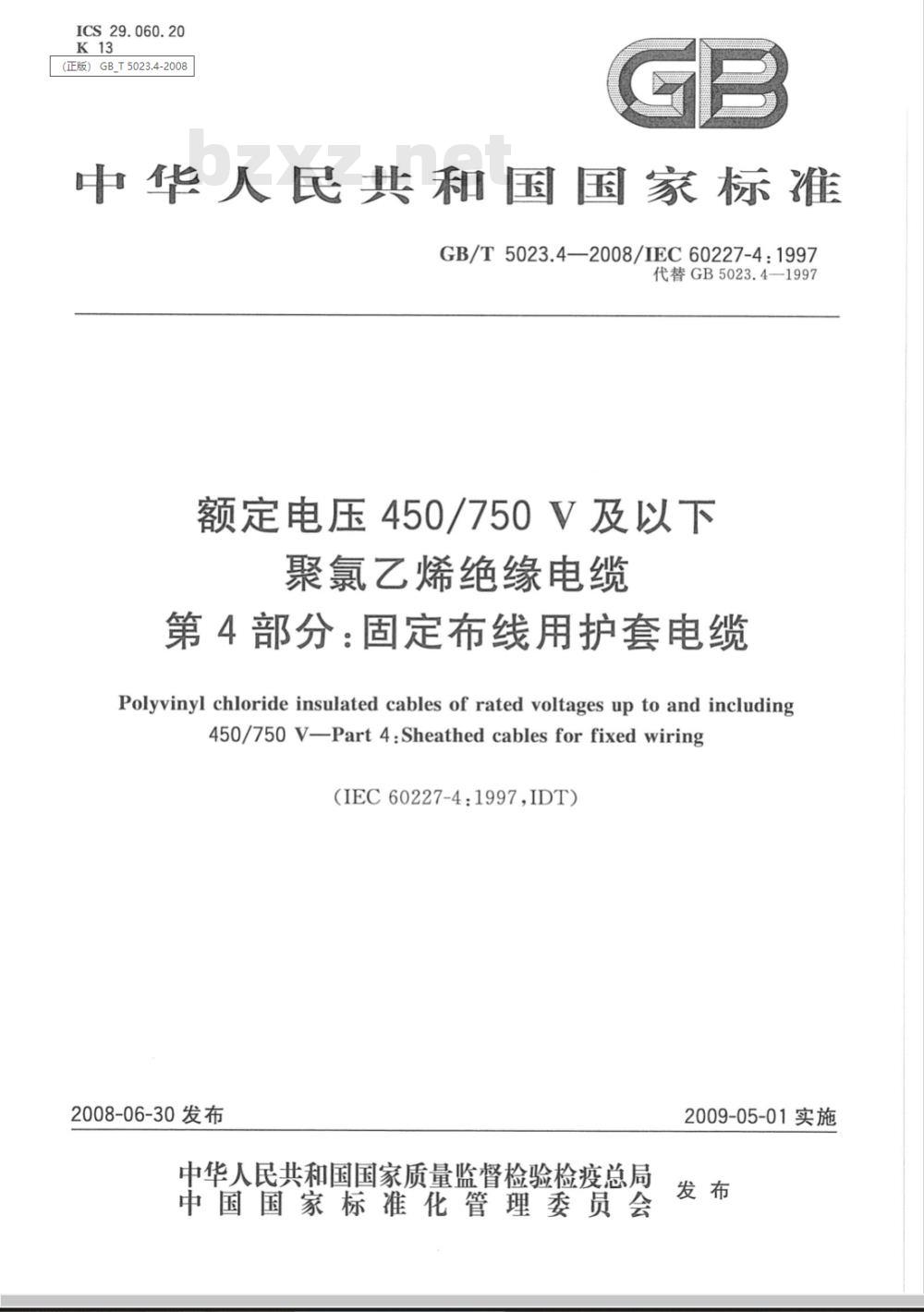

中华人民共和国国家标准
GB/T5023.4—2008/IEC60227-4:1997代替GB5023.4—1997
额定电压450/750V及以下
聚氯乙烯绝缘电缆
第4部分：固定布线用护套电缆
Polyvinyl chloride insulated cables of rated voltages up to and including450/750V-Part4:Sheathedcablesforfixedwiring（IEC60227-4：1997,IDT）
2008-06-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-05-01实施

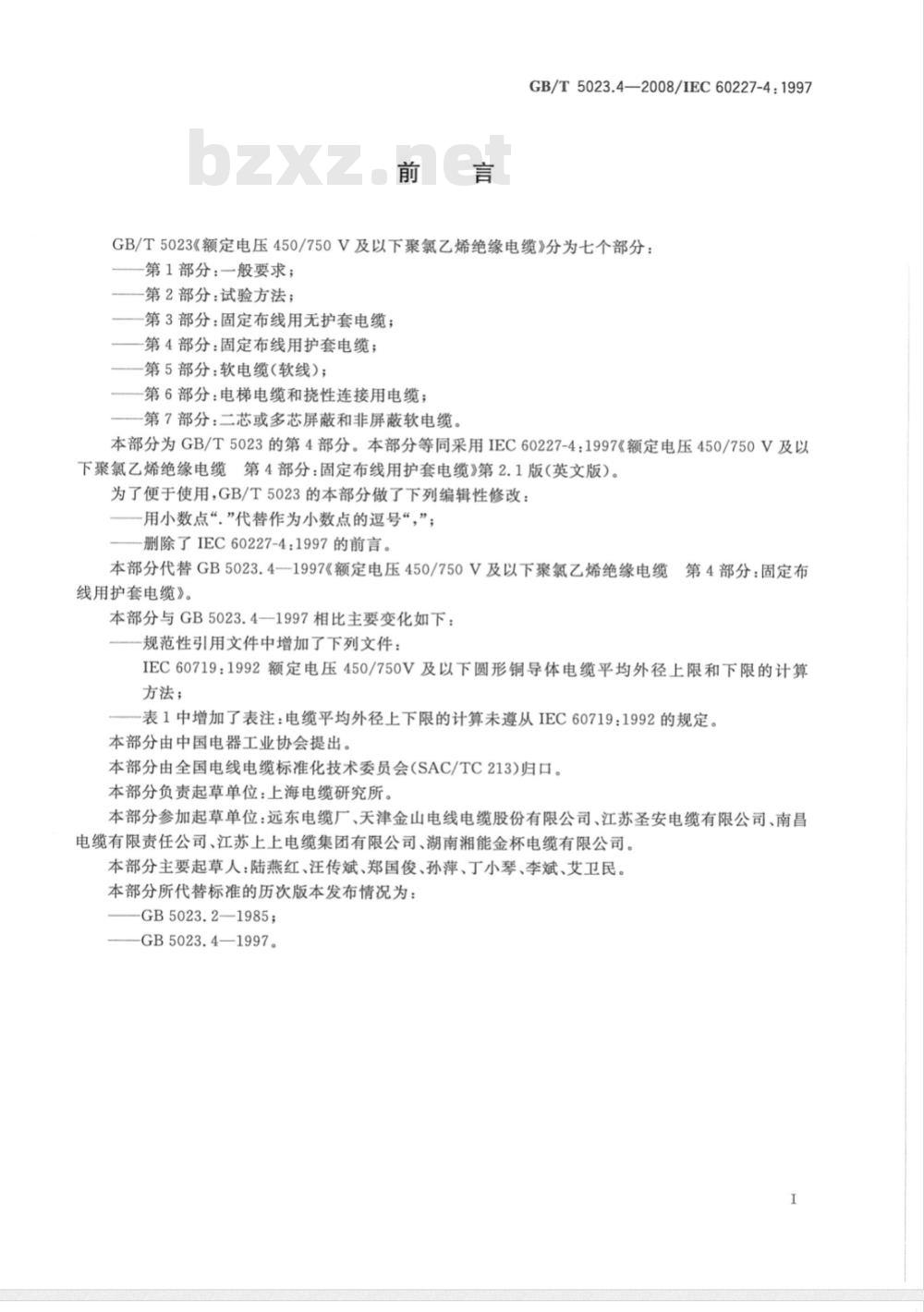

GB/T5023.4—2008/IEC60227-4:1997GB/T5023《额定电压450/750V及以下聚氯乙烯绝缘电缆》分为七个部分：第1部分：一般要求；
第2部分：试验方法；
一第3部分：固定布线用无护套电缆；一第4部分：固定布线用护套电缆；-第5部分：软电缆(软线）)；
第6部分：电梯电缆和挠性连接用电缆；一第7部分：二芯或多芯屏蔽和非屏蔽软电缆。本部分为GB/T5023的第4部分。本部分等同采用IEC60227-4：1997《额定电压450/750V及以下聚氯乙烯绝缘电缆第4部分：固定布线用护套电缆》第2.1版（英文版）。为了便于使用，GB/T5023的本部分做了下列编辑性修改：用小数点“.”代替作为小数点的逗号“，”；-删除了IEC60227-4：1997的前言。本部分代替GB5023.4-1997《额定电压450/750V及以下聚氯乙烯绝缘电缆第4部分：固定布
线用护套电缆》。
本部分与GB5023.4—1997相比主要变化如下：规范性引用文件中增加了下列文件：IEC60719：1992额定电压450/750V及以下圆形铜导体电缆平均外径上限和下限的计算方法；
表1中增加了表注：电缆平均外径上下限的计算未遵从IEC60719：1992的规定。本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会(SAC/TC213)归口。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：远东电缆厂、天津金山电线电缆股份有限公司、江苏圣安电缆有限公司、南昌电缆有限责任公司、江苏上上电缆集团有限公司、湖南湘能金杯电缆有限公司。本部分主要起草人：陆燕红、汪传斌、郑国俊、孙萍、丁小琴、李斌、艾卫民。本部分所代替标准的历次版本发布情况为：GB5023.2—1985；
GB5023.4—1997。

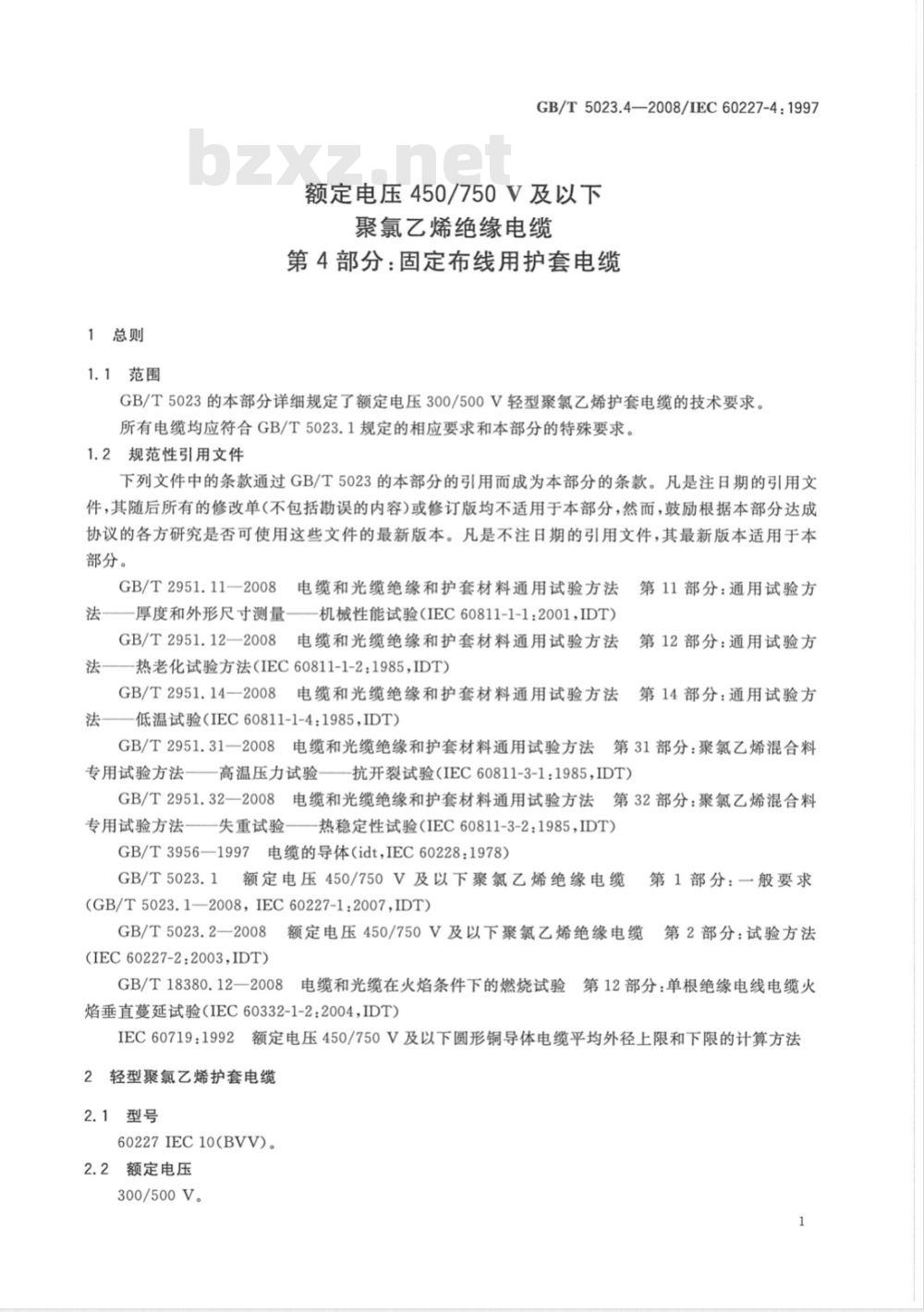

1总则
1.1范围
GB/T5023.4—2008/IEC60227-4：1997额定电压450/750V及以下
聚氯乙烯绝缘电缆
第4部分：固定布线用护套电缆
GB/T5023的本部分详细规定了额定电压300/500V轻型聚氯乙烯护套电缆的技术要求。所有电缆均应符合GB/T5023.1规定的相应要求和本部分的特殊要求。1.2规范性引用文件
下列文件中的条款通过GB/T5023的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2951.11一2008电缆和光缆绝缘和护套材料通用试验方法：第11部分：通用试验方
法——厚度和外形尺寸测量——机械性能试验(IEC60811-1-1:2001,IDT)GB/T2951.12—2008电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方
法——热老化试验方法（IEC60811-1-2：1985，IDT）GB/T2951.14-2008电缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方
法-低温试验（IEC60811-1-4：1985IDT）GB/T2951.31一2008电缆和光缆绝缘和护套材料通用试验方法第31部分：聚氯乙烯混合料专用试验方法——高温压力试验——抗开裂试验（IEC60811-3-1：1985，IDT）GB/T2951.32一2008电缆和光缆绝缘和护套材料通用试验方法第32部分：聚氯乙烯混合料专用试验方法——失重试验———热稳定性试验（IEC60811-3-2：1985，IDT)GB/T3956—1997电缆的导体（idt，IEC60228：1978）GB/T5023.1额定电压450/750V及以下聚氯乙烯绝缘电缆（GB/T5023.1-—2008，IEC60227-1:2007,IDT）第1部分：一般要求
3额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分：试验方法GB/T5023.2—2008
(IEC60227-2:2003,IDT)
GB/T18380.12—2008
电缆和光缆在火焰条件下的燃烧试验焰垂直蔓延试验（IEC60332-1-2：2004，IDT）第12部分：单根绝缘电线电缆火IEC60719:1992
2额定电压450/750V及以下圆形铜导体电缆平均外径上限和下限的计算方法2轻型聚氯乙烯护套电缆
2.1型号
60227IEC10(BVV)。
2.2额定电压
300/500V。

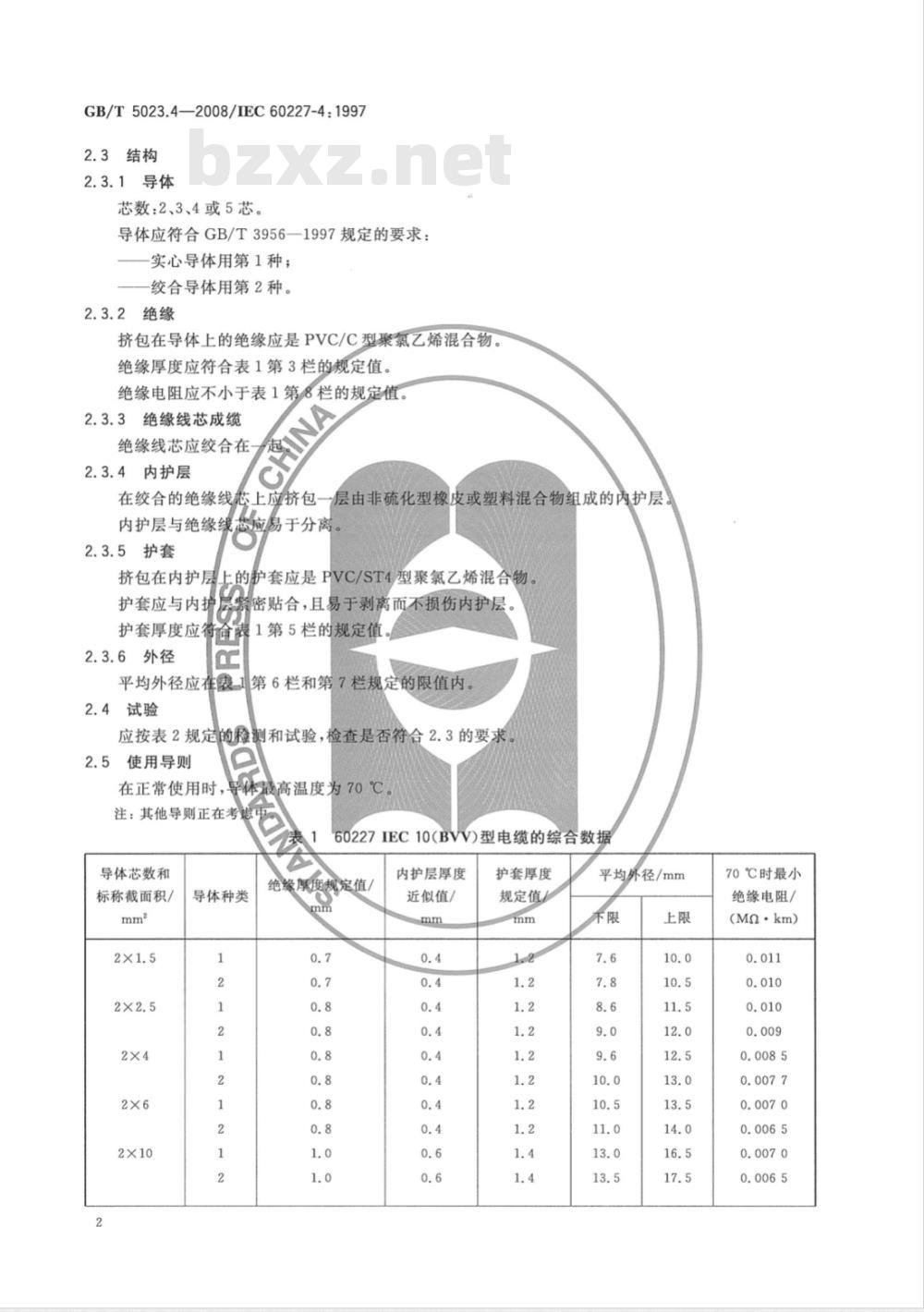

GB/T5023.4—2008/IEC60227-4:19972.3结构
2.3.1导体
芯数：2、3、4或5芯。
导体应符合GB/T3956—1997规定的要求：实心导体用第1种；下载标准就来标准下载网
一绞合导体用第2种。
2.3.2绝缘
挤包在导体上的绝缘应是PVC/C型聚氯乙烯混合物。绝缘厚度应符合表1第3栏的规定值。绝缘电阻应不小于表1第8栏的规定值。2.3.3绝缘线芯成缆
绝缘线芯应绞合在
2.3.4内护层
在绞合的绝缘线芯上应挤包一层由非硫化型橡皮或塑料混合物组成的内护层应易于分离。
内护层与绝缘线惠
2.3.5护套
挤包在内护层上的护套应是PVC/ST4型聚氯乙烯混合物护套应与内护
护套厚度应符备
2.3.6外径
密贴合，且易于剥离而不损伤内护层表1第5栏的规定值。
平均外径应在表1第6栏和第7栏规定的限值内。2.4试验
应按表2规定的粒测和试验，检查是否符合2.3的要求2.5使用导则
在正常使用时，导体最高温度为70℃注：其他导则正在考虑
60227IEC10(BVV)型电缆的综合数据导体芯数和
标称截面积/
导体种类
绝缘厚度规定值/
内护层厚度
近似值/
护套厚度
规定值
平均外径/mm
70℃时最小
绝缘电阻/
(MQ·km)
导体芯数和
标称截面积/
导体种类
绝缘厚度规定值/

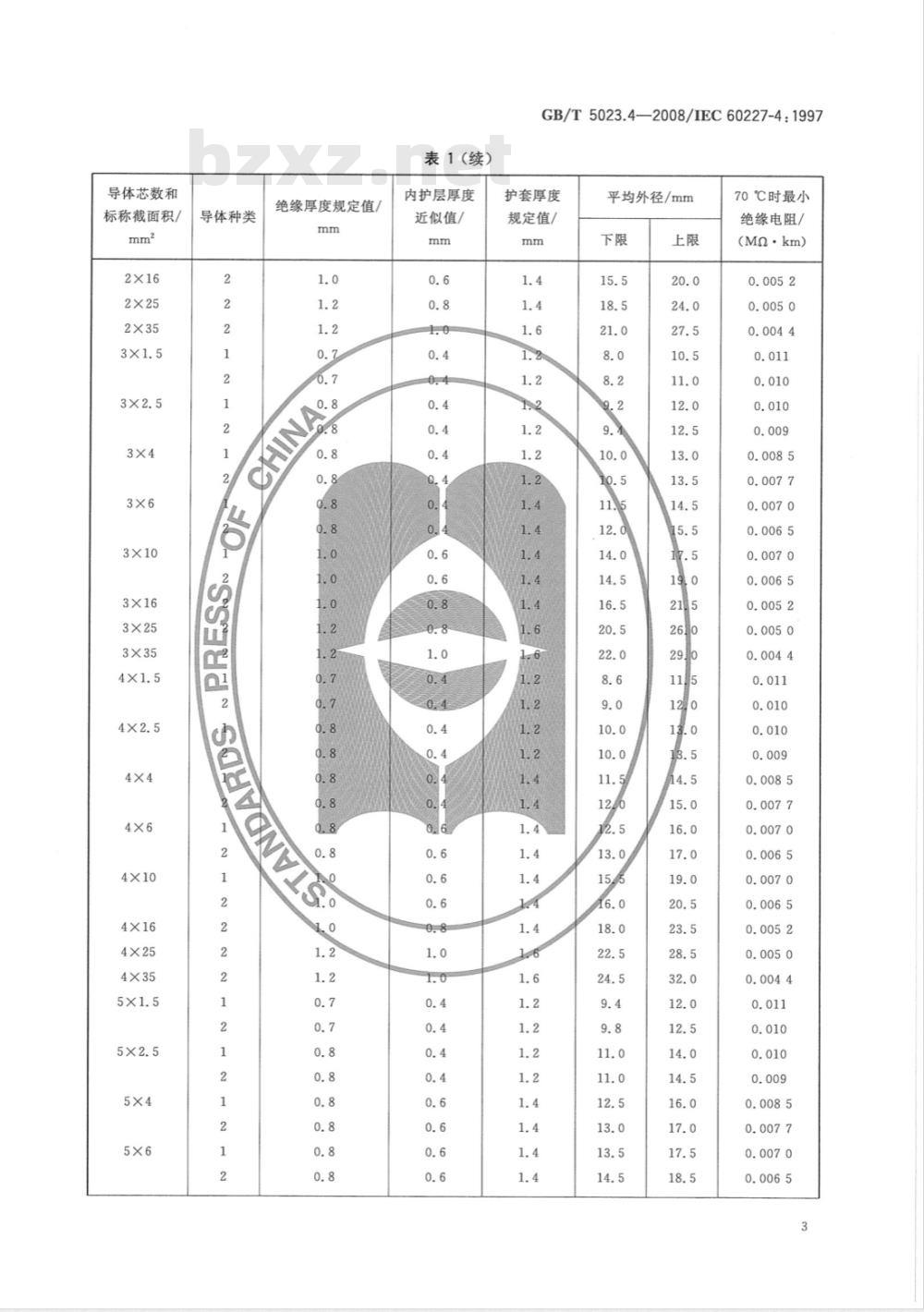

表1（续）
内护层厚度
近似值/
GB/T5023.4—2008/IEC60227-4:1997护套厚度
规定值/
平均外径/mm
70℃时最小
绝缘电阻/
(MQ·km)
GB/T5023.4—2008/IEC60227-4:1997导体芯数和
标称截面积/
导体种类
绝缘厚度规定值/
表1 (续)
内护层厚度
近似值/
护套厚度
规定值/
注：电缆平均外径上下限的计算未遵从IEC60719：1992的规定表2
电气性能试验
导体电阻
绝缘线芯2000V电压试验
成品电缆2000V电压试验
70℃时绝缘电阻
结构尺寸检查
结构检查
绝缘厚度测量
护套厚度测量
外径测量
平均值
椭圆度
绝缘机械性能
老化前拉力试验
老化后拉力试验
失重试验
护套机械性能
老化前拉力试验
老化后拉力试验
失重试验
非污染试验
高温压力试验
平均外径/mm
60227IEC10（BVV)型电缆的试验项目目
试验类型
试验方法
5023.2—2008
5023.2—2008
5023.2—2008
5023.2—2008
5023.1和5023.2-2008
5023.2—2008
5023.2—2008
5023.2—2008
5023.2—2008
2951.11-2008
2951.12-2008
2951.32——2008
2951.11—2008
2951.12—2008
2951.32—2008
2951.12—2008
2951.31—2008
2951.31—2008
70℃时最小
绝缘电阻/
(M·km)
条文号
检查和手工试验
试验项
低温弹性和冲击强度
绝缘低温弯曲试验
护套低温弯曲试验
护套低温拉伸试验
成品电缆低温冲击试验
热冲击试验
不延燃试验
表2(续）
试验类型
只有当电缆外径超过试验方法规定的极限值时才适用。GB/T5023.4—2008/IEC60227-4:1997试验方法
2951.14—2008
2951.14—2008
2951.14—2008
2951.14—2008
2951.31—2008
2951.31—2008
18380.122008
条文号
GB/T5023.4-2008
中华人民共和国
国家标准
额定电压450/750V及以下
聚氯乙烯绝缘电缆
第4部分：固定布线用护套电缆
GB/T5023.4—2008/IEC60227-4:1997*
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
2008年9月第一版
字数11千字
2008年9月第一次印刷
书号：155066·1-33532
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
