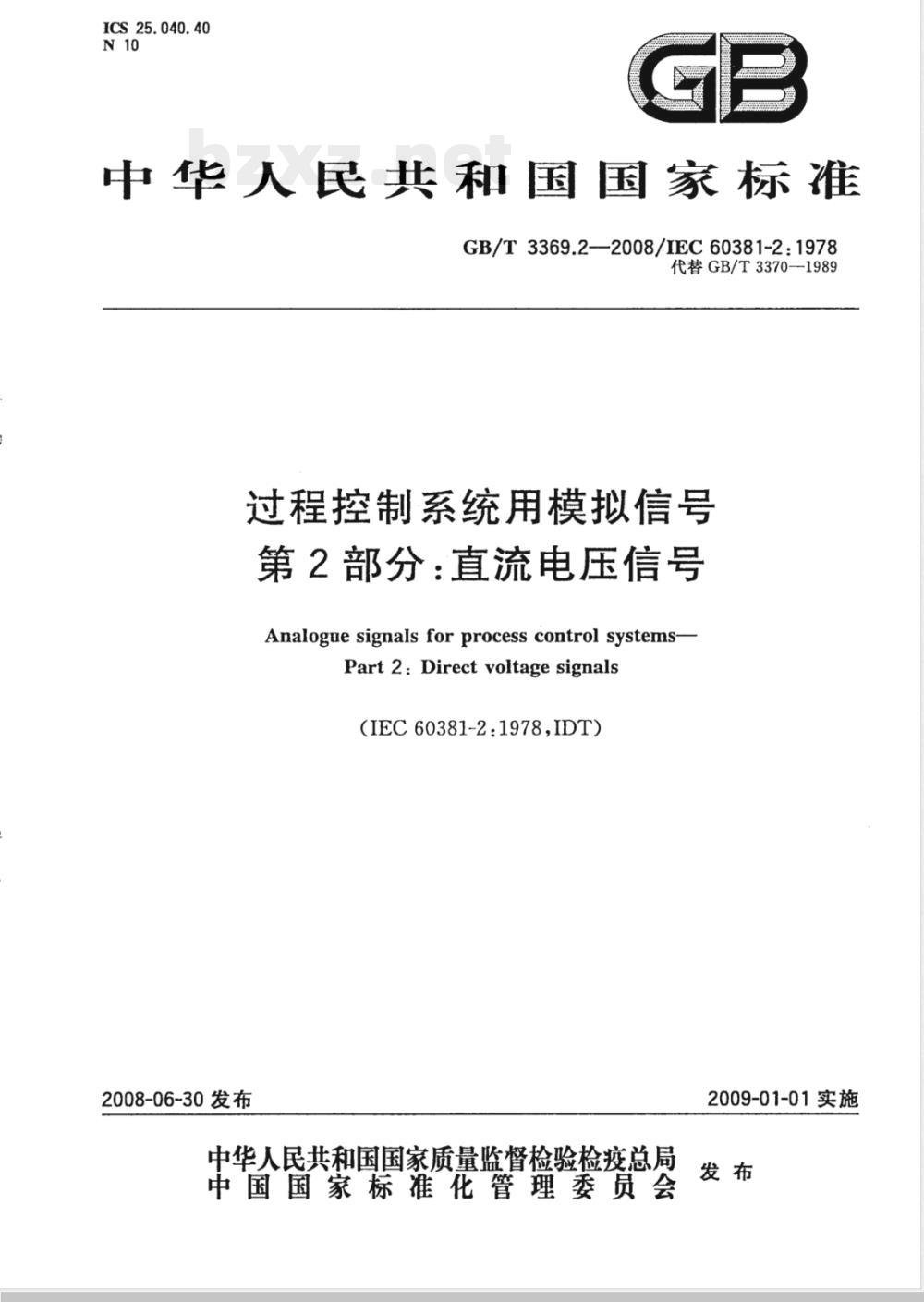

【国家标准(GB)】 过程控制系统用模拟信号 第2部分：直流电压信号

ICS 25.040.40
中华人民共和国国家标准
GB/T3369.2-—2008/IEC60381-2:1978代替GB/T3370--1989
过程控制系统用模拟信号
第2部分：直流电压信号
Analogue signals for process control systems-Part 2: Direct voltage signals(IEC60381-2:1978,IDT)
2008-06-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施
版）。

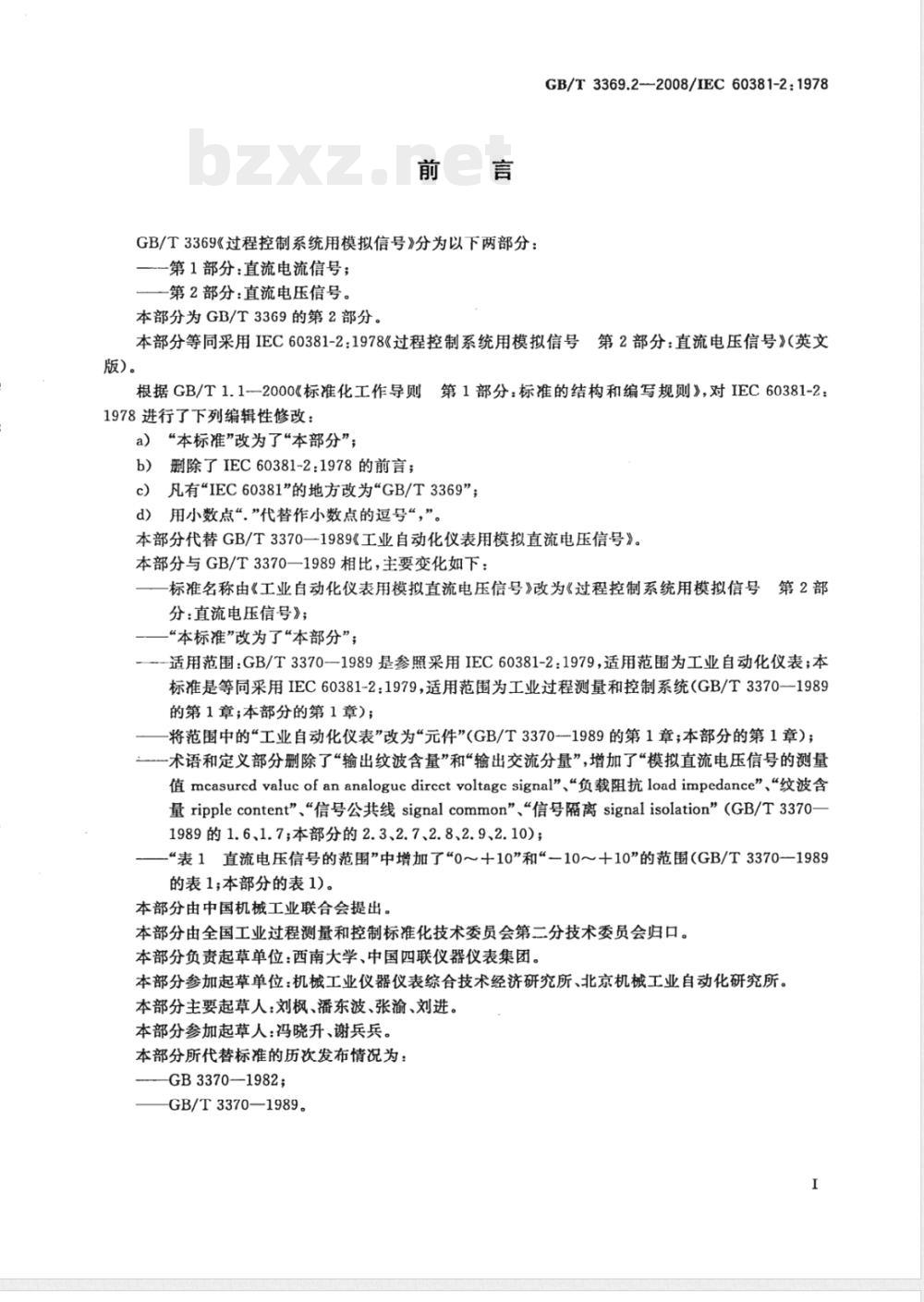

GB/T3369《过程控制系统用模拟信号》分为以下两部分：-第1部分：直流电流信号；
第2部分：直流电压信号。
本部分为GB/T3369的第2部分。
GB/T3369.2--2008/IEC60381-2:1978本部分等同采用IEC60381-2：1978《过程控制系统用模拟信号第2部分：直流电压信号》（英文根据GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》，对IEC60381-2：1978进行了下列编辑性修改：
a）“本标准”改为了“本部分”；b）删除了IEC60381-2：1978的前言；c）凡有“IEC60381”的地方改为\GB/T3369”；d）用小数点“.”代替作小数点的逗号“，”。本部分代替GB/T3370一1989《工业自动化仪表用模拟直流电压信号》。本部分与GB/T3370一1989相比，主要变化如下：标准名称由《工业自动化仪表用模拟直流电压信号》改为《过程控制系统用模拟信号第2部分：直流电压信号》；
“本标准”改为了“本部分”；-适用范围：GB/T3370-—1989是参照采用IEC60381-2：1979，适用范围为工业自动化仪表；本标准是等同采用IEC60381-2：1979，适用范围为工业过程测量和控制系统（GB/T3370—1989的第1章；本部分的第1章）；
将范围中的“工业自动化仪表”改为“元件”(GB/T3370--1989的第1章；本部分的第1章）；一术语和定义部分删除了“输出纹波含量”和“输出交流分量”，增加了“模拟直流电压信号的测量值mcasurcdvalucofananaloguedircctvoltagc signal”、“负载阻抗load impedance”“纹波含量ripplecontent”、“信号公共线signalcommon”“信号隔离signalisolation”（GB/T3370-1989的1.6、1.7;本部分的2.3、2.7、2.8、2.9、2.10)；_“表1直流电压信号的范围”中增加了“0～十10”和-10～十10”的范围(GB/T33701989的表1本部分的表1)。
本部分由中国机械工业联合会提出。本部分由全国工业过程测量和控制标准化技术委员会第二分技术委员会归口。本部分负责起草单位：西南大学、中国四联仪器仪表集团。本部分参加起草单位：机械工业仪器仪表综合技术经济研究所、北京机械工业自动化研究所。本部分主要起草人：刘枫、潘东波、张渝、刘进。本部分参加起草人：冯晓升、谢兵兵。本部分所代替标准的历次发布情况为：GB3370-1982;
GB/T3370—1989。

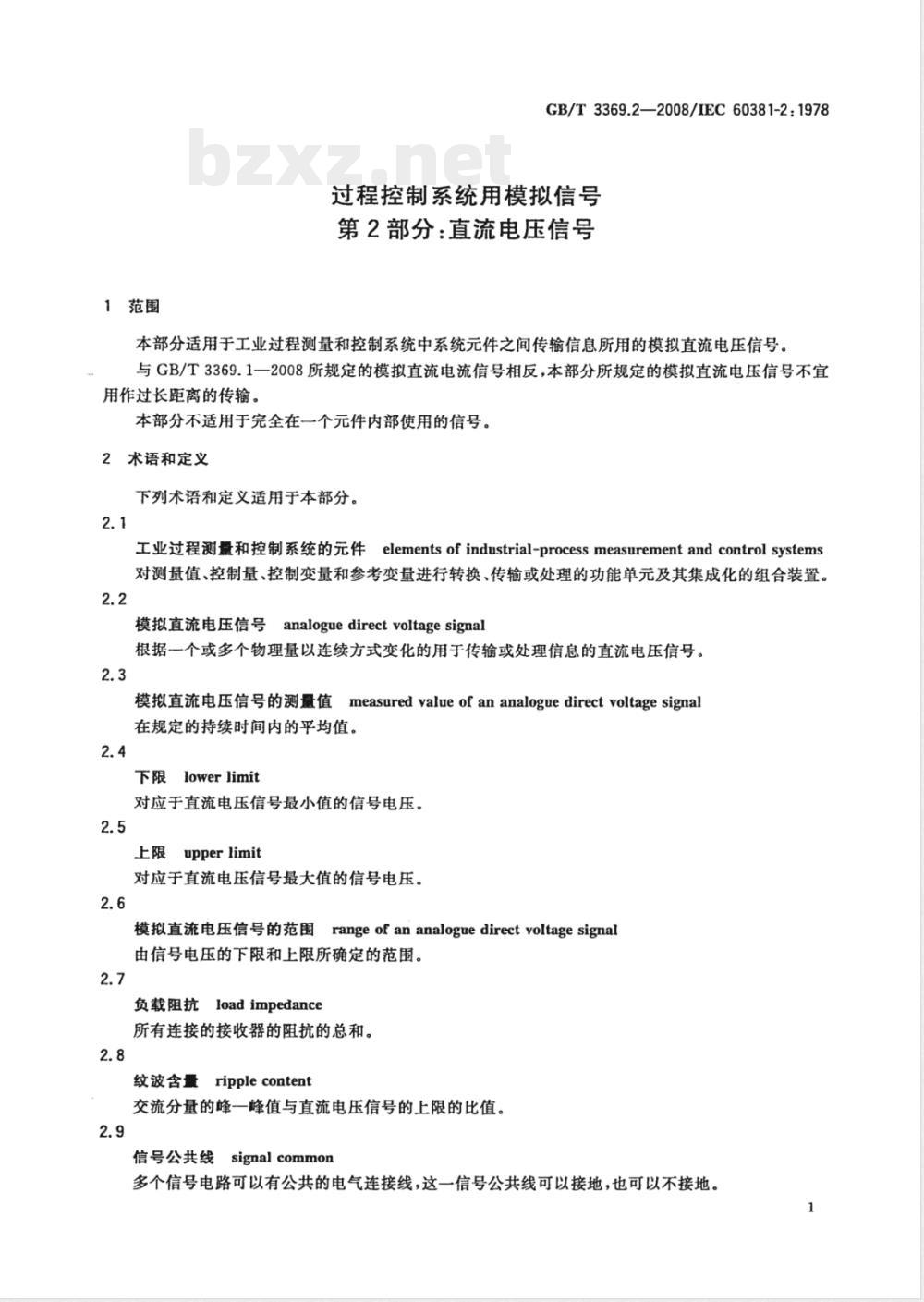

1范围
GB/T3369.2—2008/IEC60381-2:1978过程控制系统用模拟信号
第2部分：直流电压信号
本部分适用于工业过程测量和控制系统中系统元件之间传输信息所用的模拟直流电压信号。与GB/T3369.1一2008所规定的模拟直流电流信号相反，本部分所规定的模拟直流电压信号不宜用作过长距离的传输。
本部分不适用于完全在一个元件内部使用的信号。2术语和定义
下列术语和定义适用于本部分。2.1
工业过程测量和控制系统的元件elementsofindustrial-processmeasurementandcontrolsystems对测量值、控制量、控制变量和参考变量进行转换、传输或处理的功能单元及其集成化的组合装置。2.2
模拟直流电压信号
analogue direct voltage signal根据一个或多个物理量以连续方式变化的用于传输或处理信息的直流电压信号。2.3
模拟直流电压信号的测量值
measuredvalueof ananaloguedirectvoltagesignal在规定的持续时间内的平均值。2.4
下限lowerlimit
对应于直流电压信号最小值的信号电压。2.5
上限upperlimit
对应于直流电压信号最大值的信号电压。2.6
模拟直流电压信号的范围rangeofananaloguedirectvoltagesignal由信号电压的下限和上限所确定的范围。2.7
负载阻抗loadimpedance
所有连接的接收器的阻抗的总和。2.8
纹波含量ripplecontentWww.bzxZ.net
交流分量的峰一峰值与直流电压信号的上限的比值。2.9
信号公共线signalcommon
多个信号电路可以有公共的电气连接线，这一信号公共线可以接地，也可以不接地。1

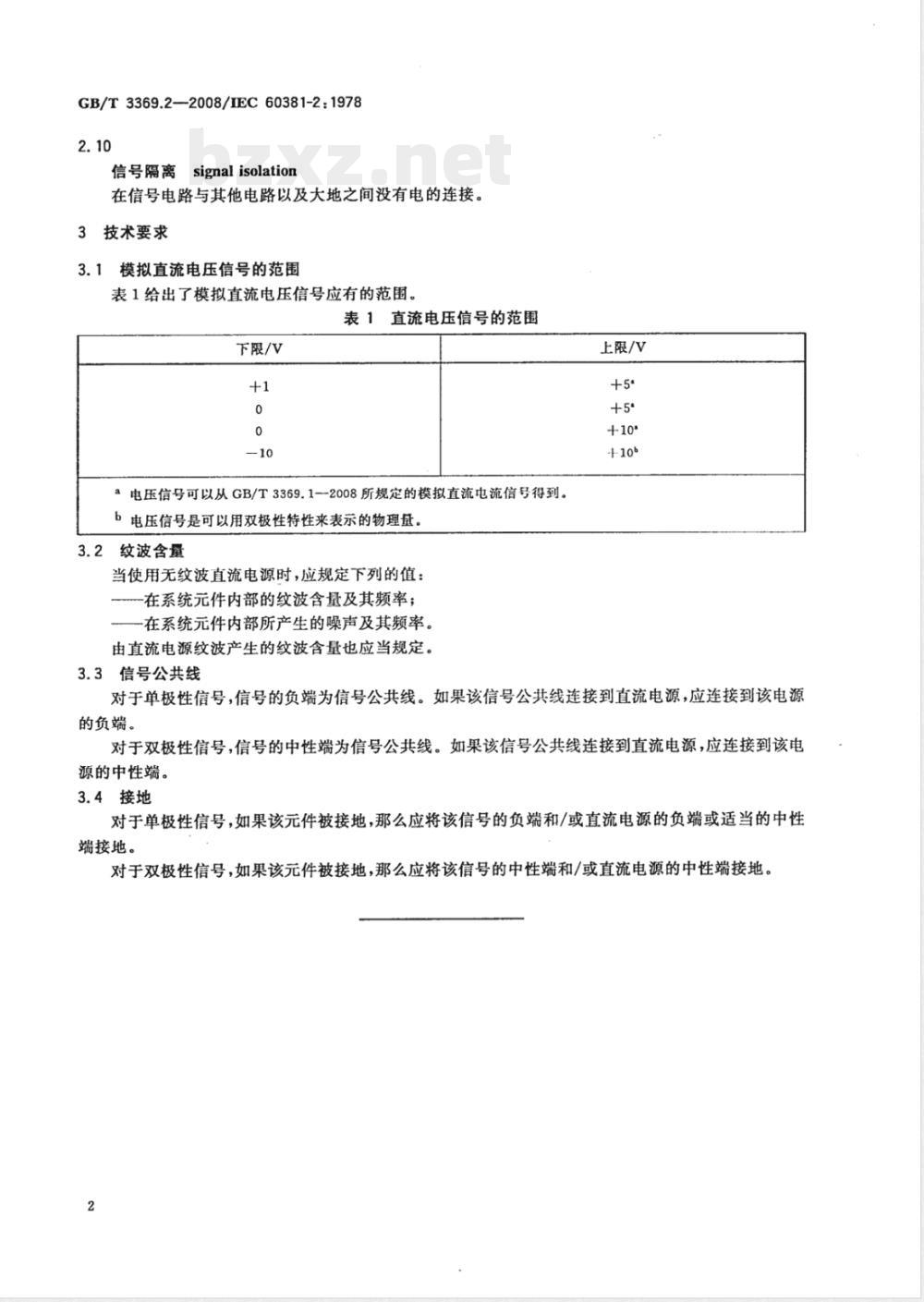

GB/T3369.2-—2008/IEC60381-2:19782.10
信号隔离signal isolation
在信号电路与其他电路以及大地之间没有电的连接。3技术要求
3.1模拟直流电压信号的范围
表1给出了模拟直流电压信号应有的范围。表1直流电压信号的范围
下限/V
a电压信号可以从GB/T3369.1--2008所规定的模拟直流电流信号得到。b电压信号是可以用双极性特性来表示的物理量。3.2纹波含量
当使用无纹波直流电源时，应规定下列的值：-在系统元件内部的纹波含量及其频率；一在系统元件内部所产生的噪声及其频率。由直流电源纹波产生的纹波含量也应当规定。3.3信号公共线
上限/V
对于单极性信号，信号的负端为信号公共线。如果该信号公共线连接到直流电源，应连接到该电源的负端。
对于双极性信号，信号的中性端为信号公共线。如果该信号公共线连接到直流电源，应连接到该电源的中性端。
3.4接地
对于单极性信号，如果该元件被接地，那么应将该信号的负端和/或直流电源的负端或适当的中性端接地。
对于双极性信号，如果该元件被接地，那么应将该信号的中性端和/或直流电源的中性端接地。2

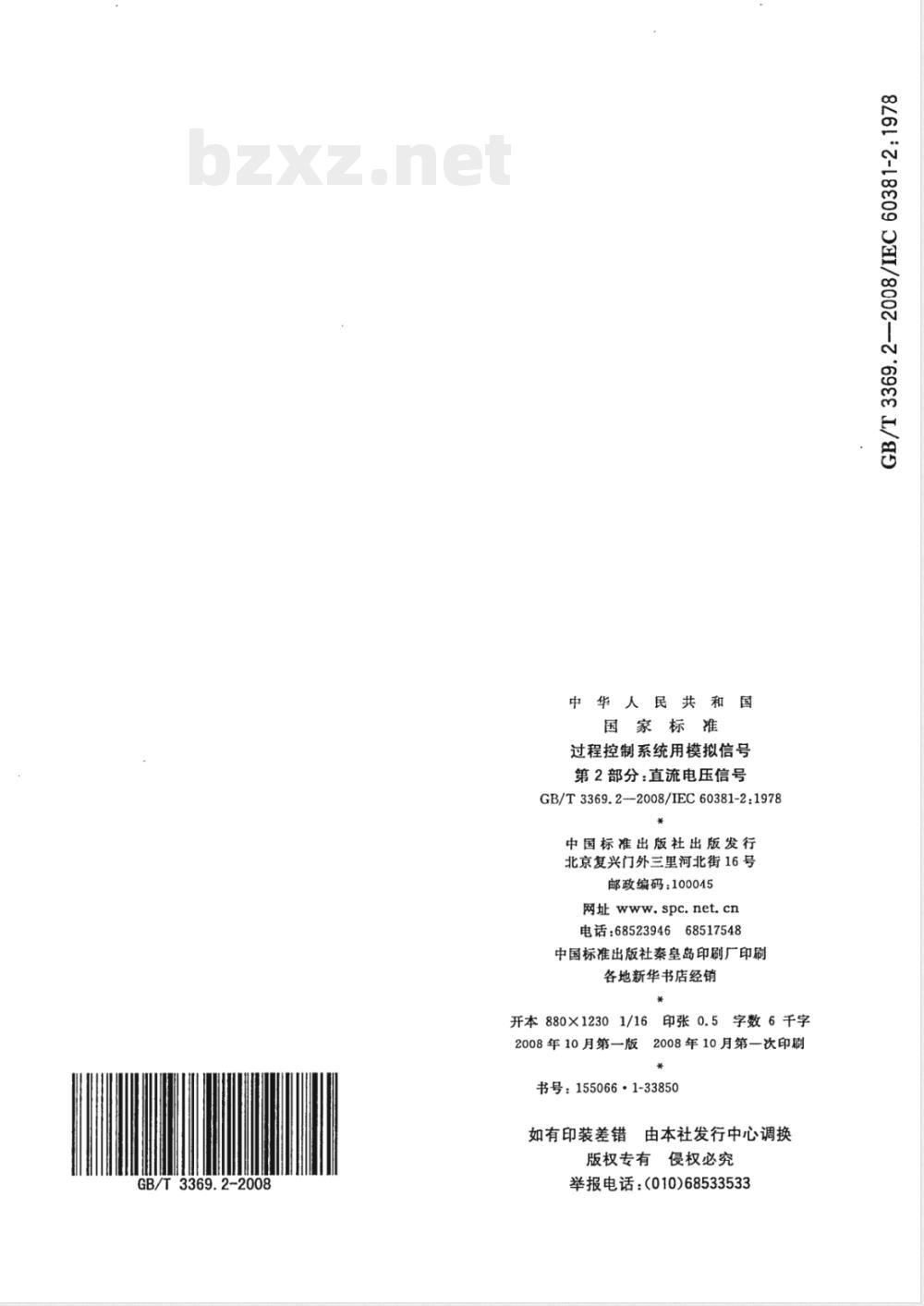

GB/T3369.2-2008
中华人民共和国
国家标准
过程控制系统用模拟信号
第2部分：直流电压信号
GB/T3369.2-2008/IEC60381-2:1978中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
6印张0.5字数6千字
2008年10月第一版
2008年10月第一次印刷
书号：155066·1-33850
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
