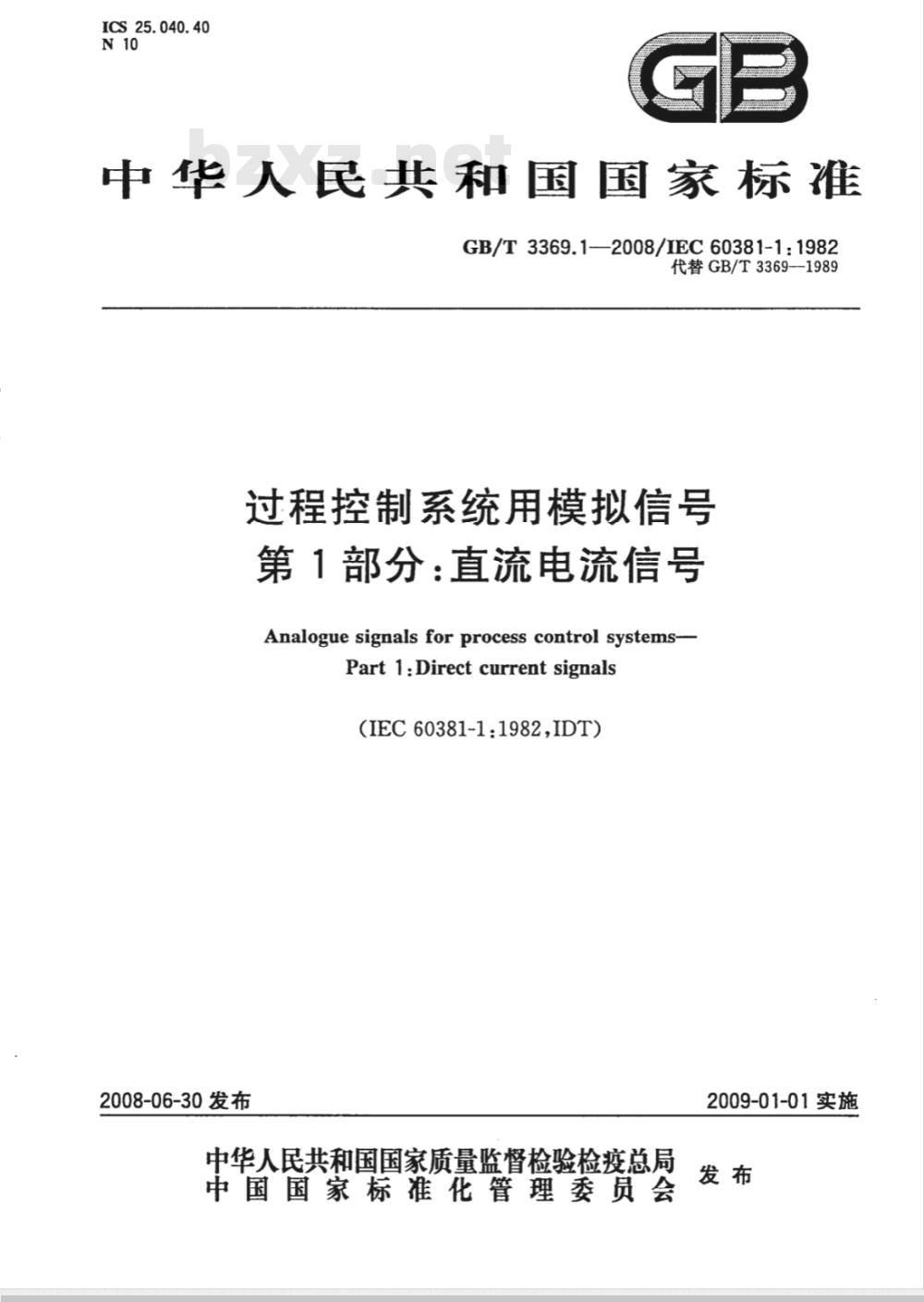

【国家标准(GB)】 过程控制系统用模拟信号 第1部分：直流电流信号

ICS25.040.40
中华人民共和国国家标准
GB/T3369.1-—2008/IEC60381-1:1982代替GB/T3369—1989
过程控制系统用模拟信号
第1部分：直流电流信号
Analogue signals forprocess control systems-Part1:Direct current signals（IEC60381-1:1982,IDT）
2008-06-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

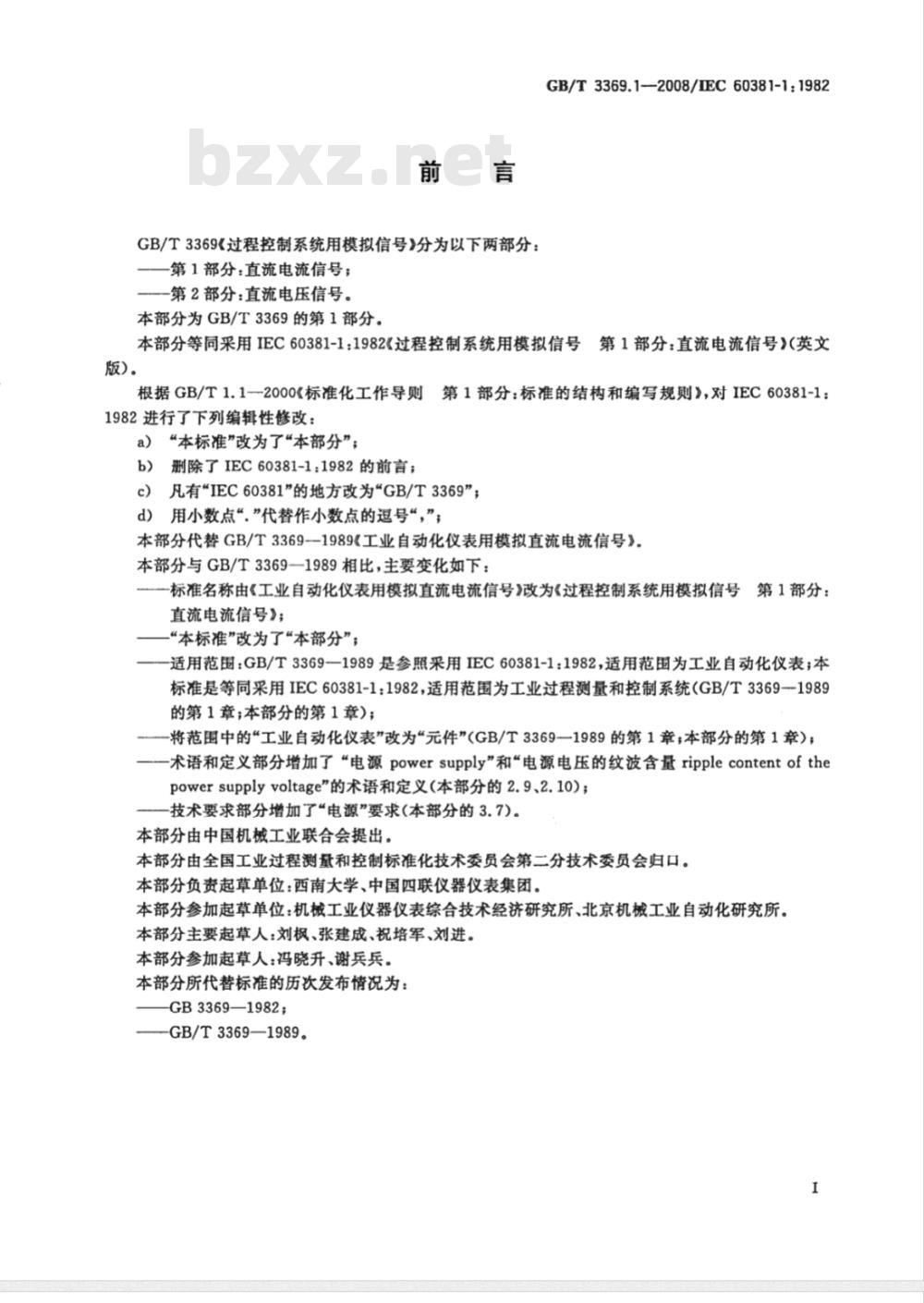

GB/T3369《过程控制系统用模拟信号》分为以下两部分：第1部分：直流电流信号；
一第2部分：直流电压信号。
本部分为GB/T3369的第1部分。
GB/T3369.1-2008/IEC 60381-1:1982本部分等同采用IEC60381-1：1982《过程控制系统用模拟信号第1部分：直流电流信号》（英文版）。
根据GB/T1.1-2000《标准化工作导则第1部分：标准的结构和编写规则》，对IEC60381-1：1982进行了下列编辑性修改：
a）“本标准”改为了“本部分”；b）删除了IEC60381-1：1982的前言；凡有“IEC60381”的地方改为\GB/T3369”；c）
d）用小数点“”代替作小数点的逗号“，”；本部分代替GB/T3369-1989《工业自动化仪表用模拟直流电流信号》。本部分与GB/T3369—1989相比，主要变化如下：-标准名称由《工业自动化仪表用模拟直流电流信号》改为《过程控制系统用模拟信号第1部分：直流电流信号》；
“本标准”改为了“本部分”；适用范围：GB/T3369一1989是参照采用IEC60381-1：1982，适用范围为工业自动化仪表；本标准是等同采用IEC60381-1：1982，适用范围为工业过程测量和控制系统（GB/T3369-1989的第1章；本部分的第1章)；
将范围中的“工业自动化仪表”改为“元件”(GB/T3369一1989的第1章；本部分的第1章）；一术语和定义部分增加了“电源powersupply”和“电源电压的纹波含量ripplecontentofthepowersupplyvoltage”的术语和定义（本部分的2.9、2.1o）；技术要求部分增加了“电源”要求(本部分的3.7)。本部分由中国机械工业联合会提出。本部分由全国工业过程测量和控制标准化技术委员会第二分技术委员会归口。本部分负责起草单位：西南大学、中国四联仪器仪表集团。本部分参加起草单位：机械工业仪器仪表综合技术经济研究所、北京机械工业自动化研究所。本部分主要起草人：刘枫、张建成、祝培军、刘进。本部分参加起草人：冯晓升、谢兵兵。本部分所代替标准的历次发布情况为：GB3369—1982;
GB/T3369—1989。

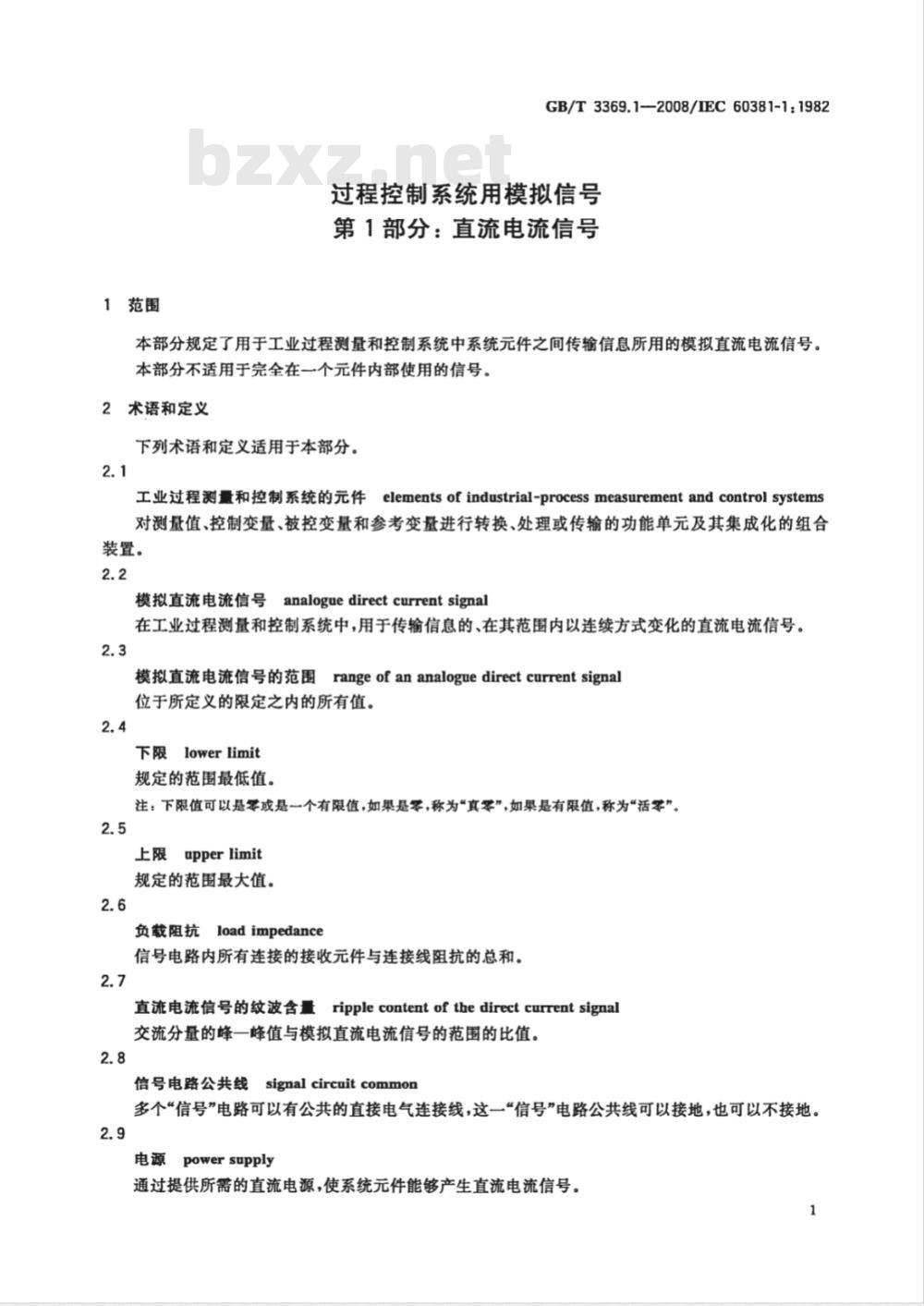

1范围
GB/T3369.1-2008/IEC60381-1：1982过程控制系统用模拟信号
第1部分：直流电流信号
本部分规定了用于工业过程测量和控制系统中系统元件之间传输信息所用的模拟直流电流信号。本部分不适用于完全在一个元件内部使用的信号。2术语和定义
下列术语和定义适用于本部分。2.1
工业过程测量和控制系统的元件elementsofindustrial-processmeasurementandcontrolsystems对测量值、控制变量、被控变量和参考变量进行转换、处理或传输的功能单元及其集成化的组合装置。
模拟直流电流信号
analoguedirectcurrentsignal
在工业过程测量和控制系统中，用于传输信息的、在其范围内以连续方式变化的直流电流信号。2.3
模拟直流电流信号的范围
range of an analogue direct current signal位于所定义的限定之内的所有值。2.4
下限lowerlimit
规定的范围最低值。
注：下限值可以是零或是一个有限值，如果是零，称为“真零”，如果是有限值，称为“活零”2.5
upperlimit
规定的范围最大值。
loadimpedance
负载阻抗
信号电路内所有连接的接收元件与连接线阻抗的总和。2.7
直流电流信号的纹波含量ripplecontentofthedirectcurrentsignal交流分量的峰一峰值与模拟直流电流信号的范围的比值。2.8
信号电路公共线signalcircuitcommon多个“信号”电路可以有公共的直接电气连接线，这一“信号”电路公共线可以接地，也可以不接地。2.9
电源powersupply
通过提供所需的直流电源，使系统元件能够产生直流电流信号。1

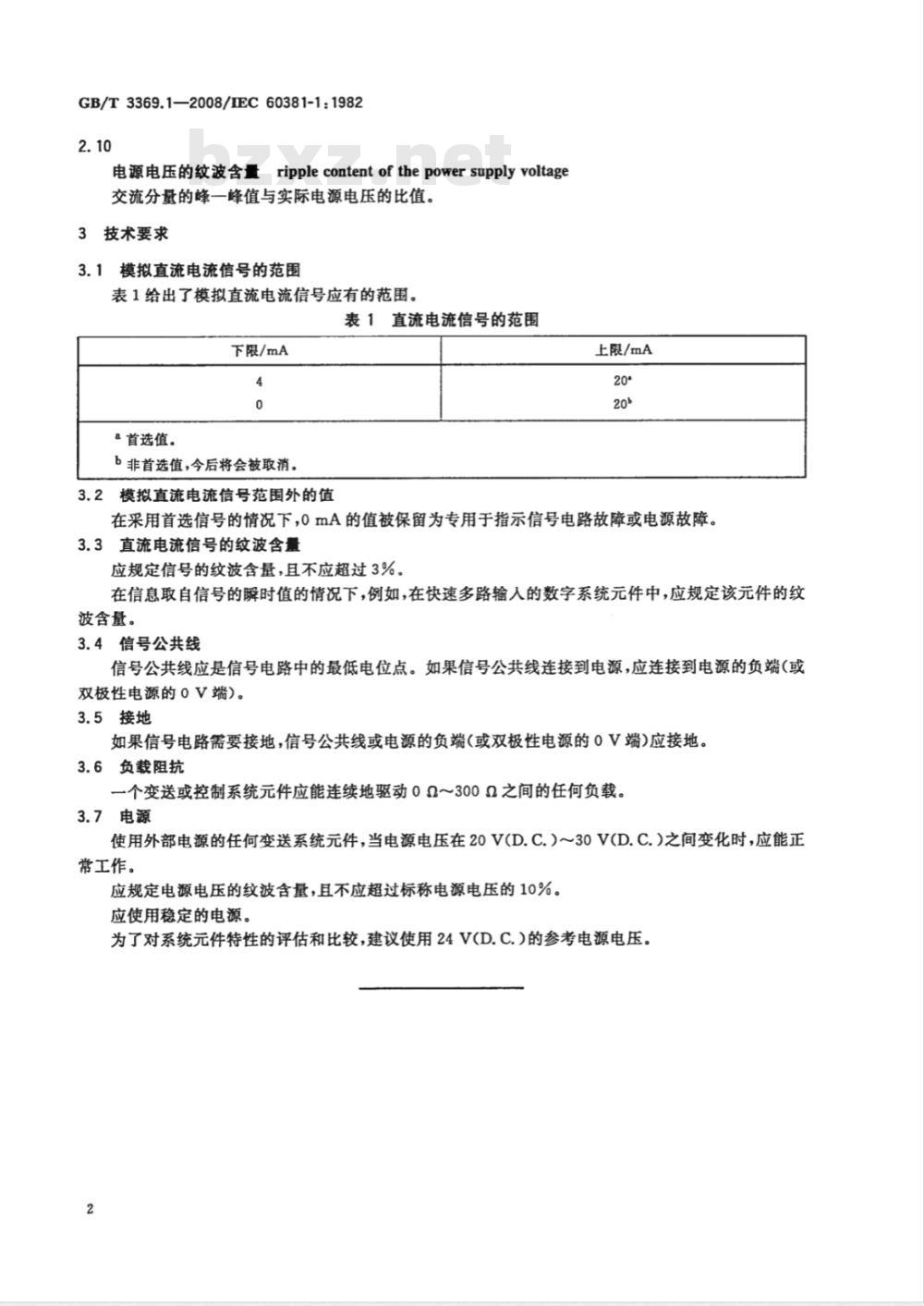

GB/T3369.1—2008/IEC60381-1:19822.10
电源电压的纹波含量ripplecontentofthepowersupplyvoltage交流分量的峰一峰值与实际电源电压的比值。3技术要求
3.1模拟直流电流信号的范围
表1给出了模拟直流电流信号应有的范围。表1直流电流信号的范围
下限/mA
a首选值。
b非首选值，今后将会被取消。
3.2模拟直流电流信号范围外的值上限/mA
在采用首选信号的情况下，0mA的值被保留为专用于指示信号电路故障或电源故障。3.3直流电流信号的纹波含量
应规定信号的纹波含量，且不应超过3%。在信息取自信号的瞬时值的情况下，例如，在快速多路输人的数字系统元件中，应规定该元件的纹波含量。
3.4信号公共线
信号公共线应是信号电路中的最低电位点。如果信号公共线连接到电源，应连接到电源的负端（或双极性电源的0V端)。
3.5接地
如果信号电路需要接地，信号公共线或电源的负端(或双极性电源的0V端)应接地。3.6负载阻抗
一个变送或控制系统元件应能连续地驱动0Q～300Q之间的任何负载。3.7电源
使用外部电源的任何变送系统元件，当电源电压在20V(D.C.)～30V(D.C.)之间变化时，应能正常工作。
应规定电源电压的纹波含量，且不应超过标称电源电压的10%。应使用稳定的电源。
为了对系统元件特性的评估和比较，建议使用24V(D.C.)的参考电源电压。2
GB/T3369.1-2008

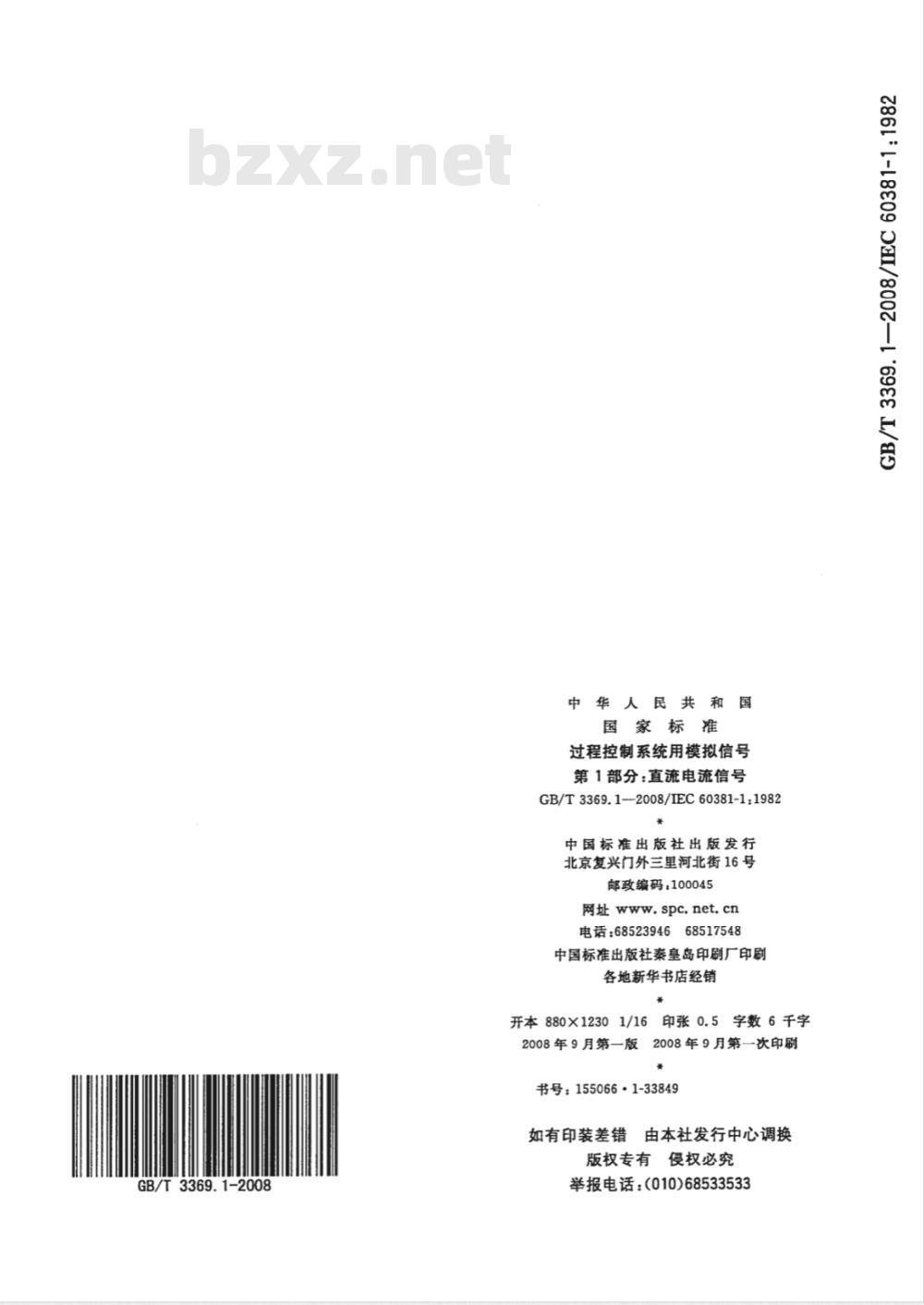

中华人民共和国
国家标准bZxz.net
过程控制系统用模拟信号
第1部分：直流电流信号
GB/T3369.1-2008/IEC 60381-1:1982*
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
5印张0.5
5字数6千字
反2008年9月第一次印刷
2008年9月第一版
书号：155066·1-33849
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
86131-18609 3
