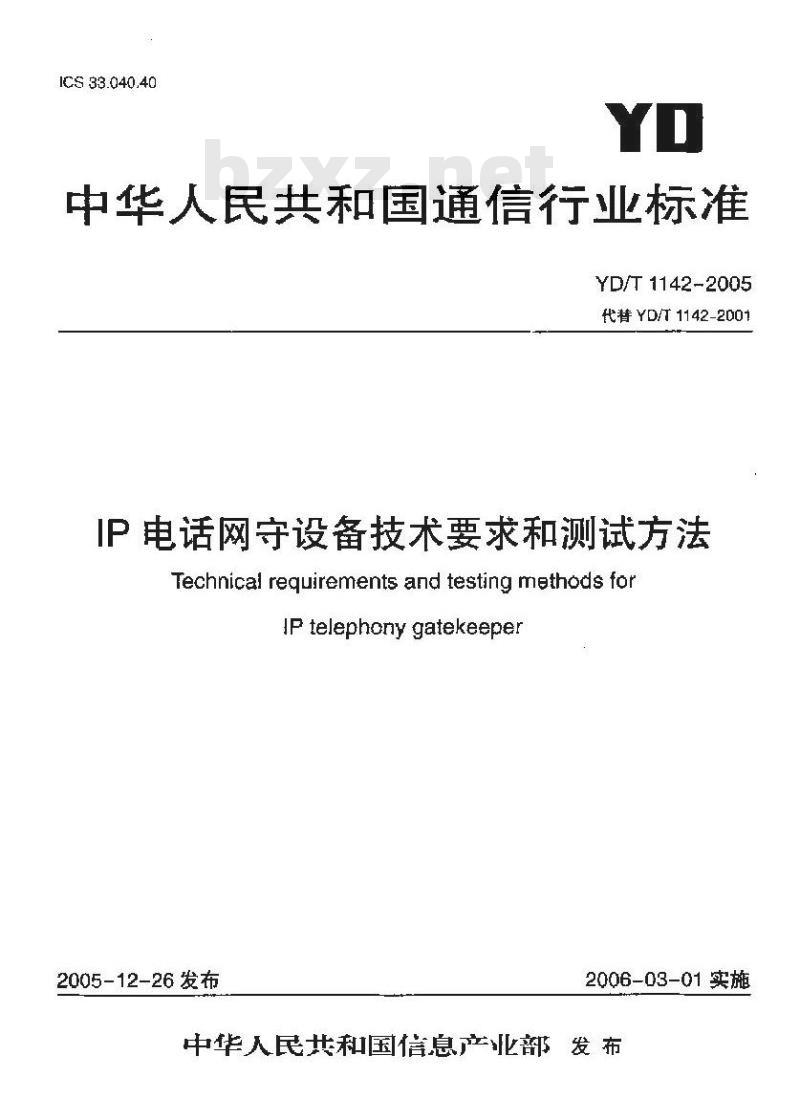

【通信行业标准(YD)】 IP电话网守设备技术要求和测试方法

ICS 33.040.40
中华人民共和国通信行业标准
YD/T 1142-2005
代替 YD/T 1142-2001
IP电话网守设备技术要求和测试方法Technical reguirements and testing methods forIPtelephonygatekeeper
2005-12-26发布
2006-03-01实施
中华入民共和国信息产业部发布前
范围·
规范性引用文件·
术语和定义
缩略语
卫电话网守设备功能求
接！要求
性能指标要求
协议要求-
编号要求
计费要求
操作臂理维护要求
环境要求
供电要求
网守动能测试：
性能测试
通病流程测试·
协议测试
19常规测试

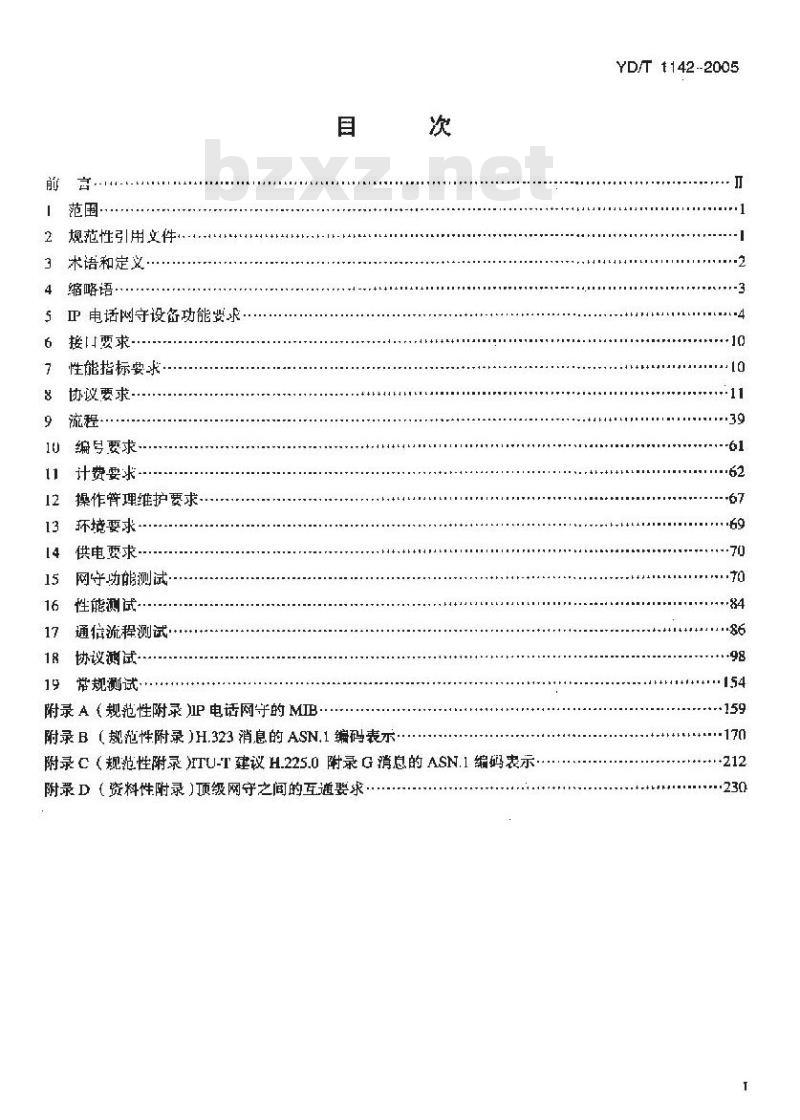

附录A（规范性附录)IP电话网守的MIB目
附录B（规范性附录）H.323消息的ASN,1编码表示次
附录C（规范性附录)ITU-T建议H.225.0附录G消息的ASN.1编码表示附录D（资料性附录）项级网守之间的互通要求YD/T 1142 -2005
YD/T1142-2005
车标准是“电话”系列标准之一，该系划标雅的结构和名称预计如下：1.YD/T1044:2000IP电话传真业务总体技术要求》2.《IP.电话网关设备互通技术规范3，正电话网关设备技术要求
《P电话网关设备测试方法》

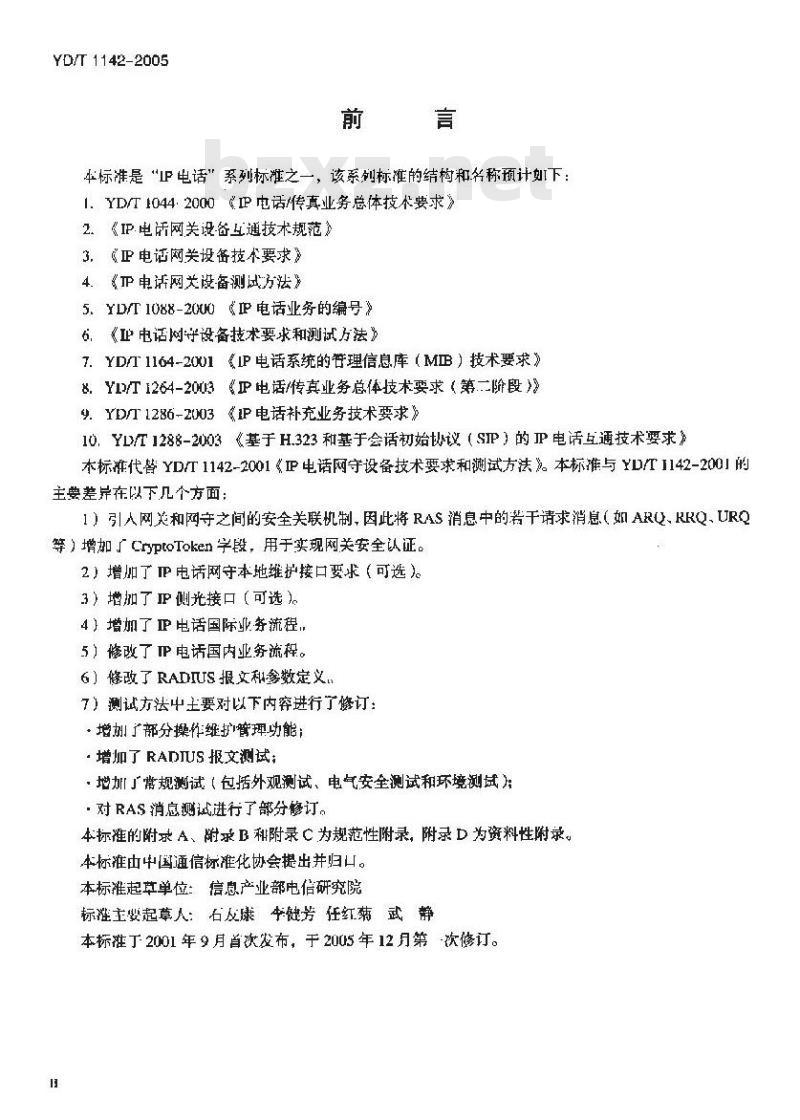

5.YD/T1088-2000《P电话业务的编号》6，（止电话网守设备技术要求和测试方法7.YD/T1164-2001《IP电话系统的管理信息库（MIB）技术要求》8.Y1/T1264-2003P电话/传真业务总体技术要求（第二阶段）》9.YDT1286-2003《IP电话补充业务技术要求》10.YL>/T1288-2003《基于H.323和基手会话初始协议（SIP）的P电话互通技术要求》本标准代臂YD/T1142-2001《IP电话网守设备技术要求和测试方法》。本标准与YD/T1142-200I的主要差异在以下几个方面：
1）引人网美和网守之间的安全关联机制，因此将RAS消息中的若干请求消息（如ARQ、RRQ、URQ等）增加「CryptoToken字段，用于实现网关安全认证。2）增加了TP电话网守本地维护接口要求（可选）。3）增加了IP侧光接口（可选）。4）增加了IP电话国际业务流程，5】修改了IP电话国内业务流程。6】修改了RADIUS报文和参数定义了）测试方法中主要对以下内容进行了修订：·增划了部分操作维护臂理功能：·增加了 RADIUS 报文测试
·地加了常规测试（包括外观测试、电气安全测试和环境测试）·对 RAS 消息测试进行了部分修订。本标准的附求A、附求B和附录C为规范性附录，附录D为资料性附录。本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院标涯主婴起草人：石友康牛键芳任红菊武静本标准丁2001年9月首次发布，于2005年12月第次修订。1范围
IP电话网守设备技术要求和测试方法YD/T 1142. 2005
本标准规定了F电话网守设备的功能特性、协议要求、业务流程、互通要求、编号要求、性能指标婴求、叫靠性和可用性要求，供电要求以及相应的测试方法。本标准适用于P电话网守设备。

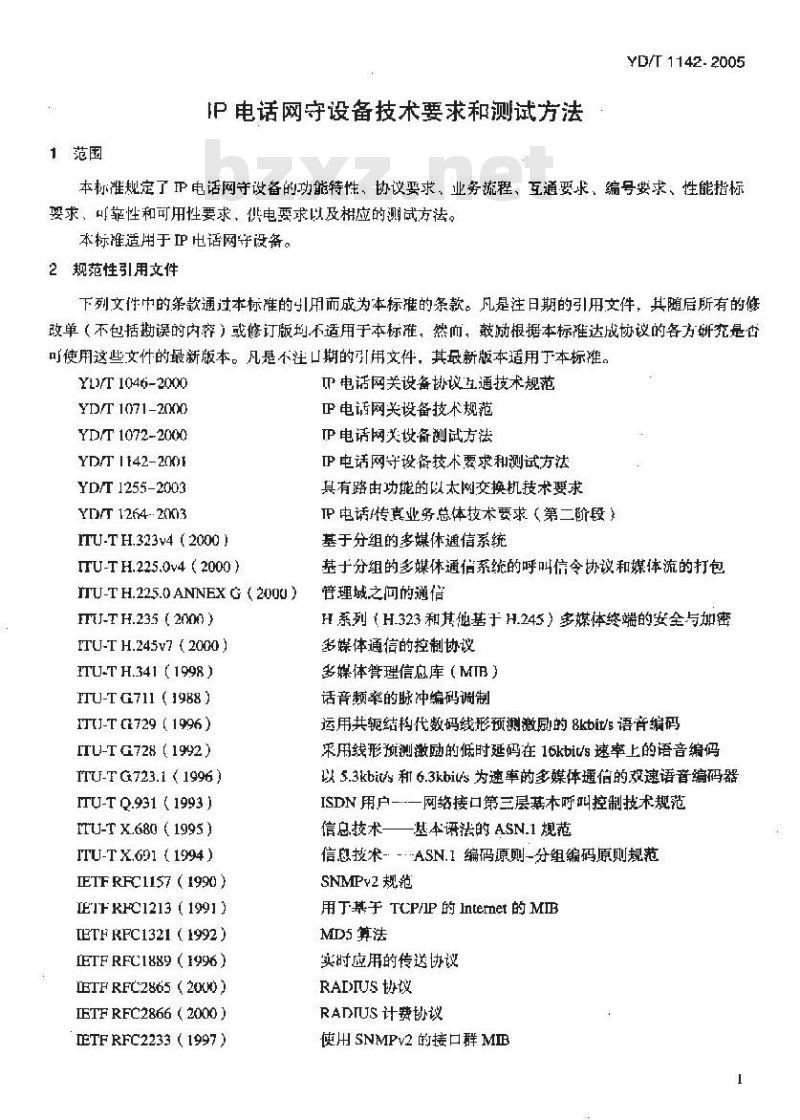

2规范性引用文件
下列文件中的条款通过本标难的引用而成为本标推的条款。凡是注日期的引用文件，其随后所有的像改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标难达成协议的各方研充是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用丁本标准。Y1)/T1046-2000
YD/T 1071-2000
YD/T 1072-2000
YD/T I142-2001
YD/T 1255-2003
YD/T 1264- 2003
ITU-T H.323v4 (2000 )
ITU-T H.225.0v4 (2000 )
ITU-T H.225.0 ANNEX G (2000 )FTU-T H.235 (2000 )
ITU-T H.245v7 (2000)
ITU-T H.341 (1998 )
FTU-T G711 (1988 )
ITUJ-T G/729 (1996)
ITU-T @728 (1992)
ITU-T G723.1 (1996)
ITU-T Q.931 (1993 )
ITU-T X.680 (1995 )
ITU-T X.691 (1994)
ETF RFC1157 (1990)
TETFRHC1213 ( 1991
IETH RFC1321 (1992)
[ETF RFC1889 (1996 )
IET RFC2865 (2000)
IETF RFC2866 (2000 )
IETF RFC2233 (1997)
电话网关设备协议工通技术规范电话网关设备技术规范
TP电话网关设备测试方法
P电话网守设备技术要求和测试方法其有路由功能的以太网交换机技术要求TP电话传真业务总体技术要求（第二阶段）基于分组的多媒体通信系统
基于分组的多媒体通信系统的呼叫令协议和媒体流的打包普理域之问的通信
H系列H.323和基他基于H.245）多媒体终端的安全与如密多媒体通信的控制协议
多媒体箕理信息库（MTB）
话音频率的脉冲编码调制
运用共轭结构代数码线形预测激励的8kbit/s语音编码采用线形预测激励的低时延码在16kbitrs速率上的语音编码以5.3kbit/s和6.3kbius为速率的多媒体通信的效速语音编码器ISDN用户一网络接口第三层基本呼叫控制技术规范信息技术——基本评法的ASN.1规范信息技术--·-ASN.1编码原则-分组编码原则规范SNMPY2规范
用丁:基于 TCP/IP 的 Internet 的 MIBMD5算法
实时应用的传送协议
RADIUS 协议
RADIUS计费协议
使用 SNMPv2 的接口群 MB
YD/T1142-2005
ETFRFC2401（1998）

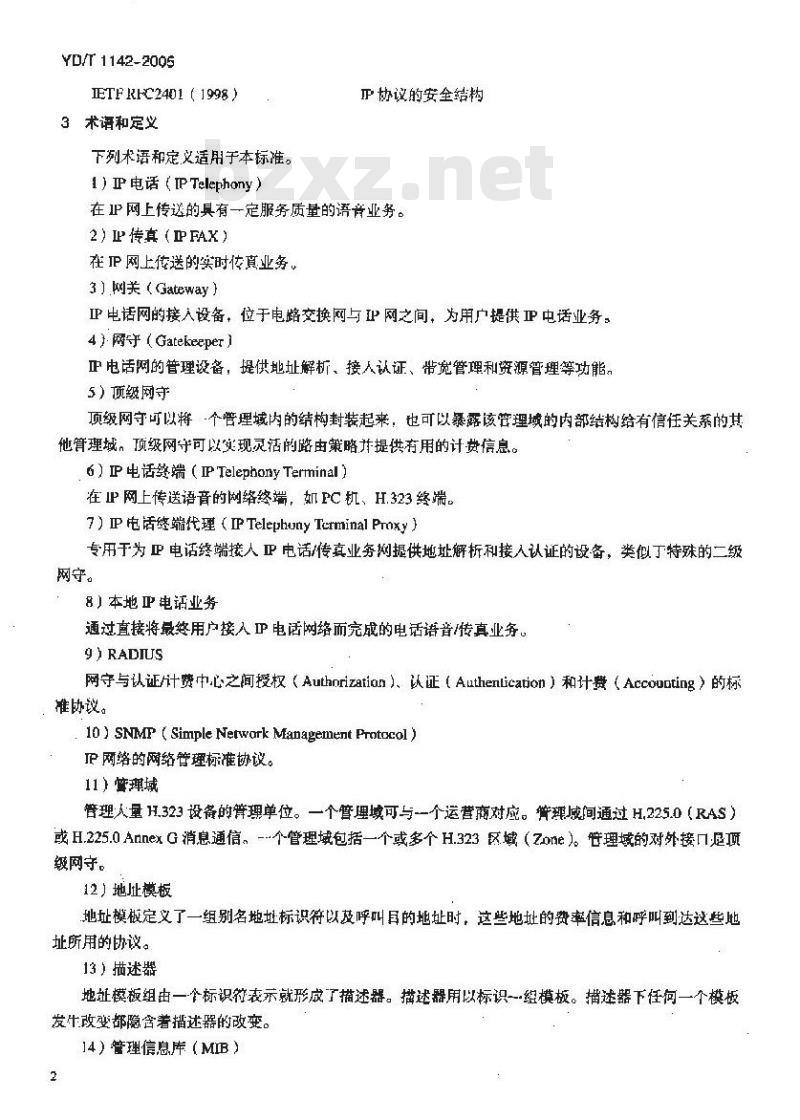

3术语和定义
下列术语和定义适用于本标准。1）P电话（IPTelephony）
P协议的安全结构
在IP网上传送的具有一定服务质量的语音业务。2）传真（PFAX）
在IP网上传送的实时传真业务，3）网关（Gateway）
IP电话网的接人设备，位于电路交换网与I网之间，为用广提供IP电话业务。4网守(Gatekeeper)
P电话网的管理设备，提供地址解析、接人认证、带宽管理利资源管理等功能。5）顶级网守
顶级网守可以将·个管理域内的结构封装起来，也可以录露该管理域的内部结构给有信任关系的其他管理域。预级网守可以实现灵活的路由策略并提供有用的计费信息。6）IP电话终端（IPTelephonyTerminal)在IP网上传送语音的网络终端，如FC机、H.323终端。7）IP电话终端代理（IPTelephunyTcrminalProxy）专用于为电话终端接人P电话/传真业务提供地址解析和接入认证的设备，类似丁特殊的二级网守。
8）本地卫电话业务
通过直接将最终用户接入P电话网络而完成的电话语音传真业务。9/ RADIUS
网守与认证计费中心之间授权（Authnrization）、认证（Authenlication）和计费（Accounting）的标准协议。
10）SNMP（SimpleNetwarkManagementProtocol)IP网络的网络管理标准协议。
11）管理域
管理人量H.323设备的管理单位。一个管理域可与一个运营商对应。管理城间通过H,225.0（RAS）或H.225.0AnnexG消息通信。-个管理域包括一个或多个H.323区域（Zone）。普理域的对外接口项级网守。
12）地址模板
地址模板定义了一组别名地址标识符以及呼叫目的地址时，这些地址的费率信息和呼叫到达这些地址所用的协议。
13）描述器
地证模板组由一个标识符表示就形成了描述器。描述器用以标识一经模板。描述器下任何一个模板发牛改变都隐含着描述器的改变。14）管理信息库（MIB）
在许通过网络管埋协议而标谁接人的信息的规范。15）目标标识符（0ID）
标识-被管埋目标的值，该修通过注册来永久分配。4缩略语
下列缩略语适用于本标准。
Admission ConFinn
Administrative Domain
Admission ReQuest
Admission ReJect
Address Template
Border Element
Call Detail Record
Close Logical Channel
Close Logical Channel AcknowledgementClose Logical Chanpel RejectDescriptor
Disengage ConFirm
Discngage Refect
Disengage ReQuest
End Session Comunand
GateKeeper
GateWay
Gatekeeper ReQuest
Gatekeeper Con Fir
Gatekeeper Reject
InforequestACK
InforequestNAK
Intergrated Services Digital NetwurkInfuReQuest
InfoRequest ResPonse
Location CouFirn
Location ReJect此内容来自标准下载网
Location ReQuest
Managcment Information Base
Object IDentifier
Public Land Mobile Network
Public Switched Telephone Network接人确认
管理域
接入请求
接入拒绝
地址模板
边缘设备
呼叫详细记录
关闭逻辑通道
关闭逻辑通道确认
关闭逻辑通拒绝
地证描述器
退出确认
退出拒绝
退出请求
结束会话命令
网守发现请求
网守发现确认
网守发现拒绝
信息查询确认
信息查询否认
综合业务数字网
信息查询
信息查询响应
地址解析国答
拒绝地址解析
地址解析请求
普理信息库
目标标识符
公陆地移动网络
公共交换电话网
YD/T 1142-2005
YD/T 1142 2005
ResourcesAvailableConfimationRusource Available IndicationRequest In Progress
Registration ConFirr
Registration ReJect
Registratton ReQuest
Service ConFirmation
Service ReJect
Service ReQuest
Terminal Capacity Set
Terminal Capacity Set AcknowledgeTerminal Capacity Set RejectTranspornt Service Access PointaddressUnregistration ConFinn
Usage CONFirmatian
Usage INdication
Uniegistration ReJect
Unregistration ReQuest
5IP电话网守设备功能要求
5.1概述
资源可用性确认
资源可用性指示
进展请求
册确认
拒绝注册
注珊请求
服务确认
服务拒绝
服务请求
终端能力集
终端能力集确认
终端能力集拒绝
传输层业务接入点地址
注销确认
使用确认
使用指示
注销拒绝
注销请求
IP网络中电话网守设备（GK）向H.323端点（H.323终端、网关）提供呼叫控制服务。在一个网络中，可以存在多个GK，并相互通信。国内卫电话传真网总体柜架如图1所示，主要包括P承裁网络、P电话网关、P电话网络的臂理设备（如网守、计费/认证中心等）和传统电路交换网的接人部分。TP 电话网的管理层面
图1IP电话/传真网的总体框架
P电话传真网采用两级体系结构，即顶级网守和一级网守，在业务量大的地区可根据需要再增加第三级结构，即二级网守，如圈2所示。阿来
预缓网守云
极网守
营者 A
一级网守
本地1P
电话端
电话网
图2IP电话/传真网的体系结构
预缀网守云
极网等
运著者
YD/T 1142-2005
一级网等
电话装带
本地 P
电话网
其中顶级网守云可以包含多个顶级树守，顶级网守之问的连接，级网守与项级网守之间的连接以及不回运营者之间的连接由各运营老根据各自的情况自行确定其具体的连接方式。当TP电话运营者的网络规模不是狠大时，顶级网守的功能可由其中一个一-级网守完成。5.2总功能要求
网守应提供以下主要功能：
地址解析：
支持H.323、H.225.0、H.245、H.235协议和RADIUS协议与计费认证中心交互计费和认证借息：带宽管理；
：呼叫管理与呼叫控制；
提供安全性管理：
提供路由管理；
一具有与网管系统的接口，完成配置、统计、故障查询、告警等功能；，项级网守还免走完成国际呼叫的接续，此时顶缴网守在刘方顶纸网守支持主叫号码传送业务时必须能从对端网守接收主叫号码并传送到国内网络。由于在网络中所处的位置不同，因此各级网守应提供的功能也有所不同。5.2.1顶级网守主要功能
项级网守负责管理属于该运营者的所有一级网守，主要负资级网守之间的地划解析：不同运营商P电话网之间的互通、地址交换：负责管理国际业务，即国际呼叫的建立与拆除均带经过项级网守：当对方网守支持士叫号码传送业务时，必须能从对端网守接收主叫号码并传送到国内网络，5.2.2一级网守主要功能
一级网守士要负齿管理该一级网守所管辖的全部二级网守以及电话终端代理问的地址解析工作。5
YD/T 1142-2005
在两级网的情下，一级网守的功能全部人一级网守。在本标雅山，将多级体系最顶级守统称为一级网守，当采用网守路由时，被叫端网守在牢叫用户选择不显示主叫号码时应能保留主叫号码信息，5.2.3二级网守主要功能
二级网守所管辖范围称为一个区域，二级网守主要负责所属区域内用户的地址解析和认证，防止非法用户的接人和非法网关的登记：负责向所属网关提供路由信息，包括被叫网关的端口信息等；负责完成PC到电话业务的呼叫建立、释放和计费信息的采集；当采用刚守路由方式时，被叫端网守在主用户选择不显示叫孕码时成能操留主叫号码信息。5.2.4IP电话终端代理的主要功能P电话终端代理管辖范围称为个区域。电活终端代理贝来为卫电话终端接入电话传真业务网供地址解析和接人认证的设备，类似于特殊的一级网守。它的主要功能为：主负声所属区域内IP电话终端的接人，防止非法电话终端接人。负责内所属电话终端提供略由信息，创括被叫设备的端口信息等。支持H.323、H.225、H.245、H.235协议和RADIUS协议、一卫电话终端代埋与相邻的TP电话终端代埋或网守间采用RAS消息：-一将发起呼叫的P电话终端的标识以E.164号码或IP电话用广号的形式传送到对方网络：在主叫用户选择不显示牛叫号码时，庞能保留主叫号码信息。一负截完戒电话到正电话终端、P电话终端到电话和IP电话终端到IP中话悠端业务的呼叫建立、释放和计费信息的采集，
一与计费认证中心交互计费和认证信息。-带宽管理。
二：呼叫管理与呼叫控制。
一具有与网管系统的接口，完成配置，统计、故障含询，告警等功能，5.3IP电话系统誉考模型
电话系统参考模型如图3所示，主要包括网关，网守、IP电话终端、P电话终端代理、计费中心和结算中心。
顶级两守
一级两等
二然网守
IP电话
链竭代理
P电话整端
医毁纳算中心
锻结算中心
二额认证证费中心
&二级结算中心
图3IP电话系统参考模型
YD/T1142-2005
参考点A一网关与级网守问的参考点，采用R4S协议，主要完成终端用户的地址解析，认证和计费信息的传送。
参考点及网关与网关间的参考点，信令采用II.225.0和H.245协议，媒体流采用RTT/RTCP协议，主要完成用户之问的呼叫建立、释效和语音流传送等功能。参考点C一网关与电路交换网间的参考点，可采用ISUI，TUI、DSS1或Nn.1信令，完成至电路交换网的呼叫或接收来自电璐交换网的呼叫。参号点D一本级网于与上·级网守问或IP电话终端代理与上级网守间的参考点，采用RAS协议，主要传送用户地址解析信息
参多点E一本级网守或P电话终端代理与本级计费认证中心问的整考点，采用RADIUS协议，向计费认证中心传送计费采集信息和认证信息。参考点F一下级结算中心与上级结算中心的参考点，完成结算信总的上报。参考点顶级网守之间的参考点，可以采用H.225.0或H.225.0AnnexG进行万通，H.225.0A力nexG百通的具体要求奏见附录D，完成不运营商P电话网之间的互道、地址交换功能。参考点H网关与顾级网守之间的参考点，采用H.225.0，完成国际呼叫的呼叫建立功能。参考点I一网关与P电话终端之间的参考点，传送语音流，参考点电话终端与P电活终端代理之间的参考点，采用的协议有待进步研究。参考点K一网关与IP电话终端代理之问的参考点，采用H.225.0和III.245协议，主要完成用户之间的呼叫建立、释放等功能。
参考点L一网差与本地P电话接人网关之间的参考点，传送语音流。参考点M一级网守与本地IP电话接人网关代理之间的参考点，采用RAS协议，土要传送用户地址解析信息，
5.4协设功能
网守设备应支持H.323H.225.0，H.245，H.235、LAN通信协议（正EE802.3或IEEE802.3u），TCF/ITelnet，RADIUS和SNMP等协议。具体要求整见第8章的规定。
5.5互通要求
5.5.1网守之间的互通
网守之闻的通信完成不同区域之间的呼叫建立。顺级网守与一级网守之间或一-级网守与二级树守之间的互通采用尺AS协设，主要传送用卢地址解析信息。
顶级网守之间的互通负责不同运营书电话网之间的互通。国内正电话运营者项级网之间的通可以采用ITU-T建议IH.225.0或H.225.0AnnexG。H.225.0AnnexG具体要求参见附录D的规定。5.5.2网守与网关之间的互通
网守与网关之间使用RAS协议进行通信。RAS信令功能采用H.225.0消息在GK和端点之间完成注册、接人控制、带宽控制、状态信息传送和切断规程等。RAS信令通路与呼叫令通路和H.245呼叫控利通路尤关。RAS信令通路为非可靠通路，采用UDP方式传送信息，7
YD/T 1142-2005
5.5.3IP电话国际业务互通要求
为有效地管理我国P电话国际业务，建议亚电话国际来话业务和去话业务均由顾级网守负资管理，如认证，呼叫建立和释放等。P电话国际业务的网络组织如图4所示。项额网
国内运营商
恒洲海
国外资营商
厨4IP电话国际业务的网络组织
5.6接入认证功能
网守应与IP电话网中的RADIUS服务器一起完成对主叫号码用户和记账卡用户的接入认证P电话网络采用分散受理、集中宽理的接人认证和授权管理体系。用户数据由各营业管理点录人，数据集中存放在计费/认证中心（RADIUS服务器）的数据库中，用户的接人认证由网关向网守请求，网守向相连的计费/认证中心进行用户认证。对于卡号用户，认证计费中心利用RADIUS协议进行漫游处理。接人认证流程参见第9.2.5节。
5.7地址解析功能
在主叫端点用它的被叫别名地址通知被叫端点时，GK应完成转换被叫别名地址为呼叫信令通路传送地址。这个转换工作可以通过--转换表来完成，并且该转换表由注册（Registrauion）消息来更新。地址解析蔬程参览第9,2.了节
5.8呼叫控制功能
网守可以支持真接端点路由（direcrmode）和网路由（routedmod=），所请“直接端点路由”是指呼叫信令不通过网守转发，西是从一个端点向另一个端点直接发送。所调“网守路由”是指呼叫信令从一个鞘点向另一个端点发送时必须通过网守转发。“P电话终端到电话”的呼叫流程和国际P电话呼叫流程中，本标准规定呼叫信令必须采用网守路由方式进行，且国际P电话呼叫流程中呼叫信令必须通过项级网守转发，呼叫控制流程参见第9章。
5.9IP电话的QoS管理功能
5.9.1对网关状态报告的处理
状态报告是指网关根据ACF命令设定的时间间隔或RQ消意以IRR消息的形式向网守报告某·话路的状态信息，如逐断情况、语音编码类型和带觉等。网守可以根据状态报告掌握各个话路的通话情况。5.9.2对网关资源报告的处理
宽源报告RAI消息是指网关向网守汇报其当前的呼叫处理能力，网守可以根据资源报告决定是否接纳新的话路或给网关增加带宽。8
5.1D带宽管理功能【任选功能】YD/T 1142-2005
GK可以控制允许同时接人到网络的H.323端点的数量，通过使用II,225.0信令，GK可以带宽限制为由拒绝一个来自端点的呼叫。这个情况出现在K检测到网络上无有效的可用带宽来支持这个呼叫。另外，该功能也可以为正在进行的呼叫分配附加的带宽。建议树关和网守之间的带宽管理和申请采用BRQ/BCF/BRI消息。
5.11计费功能
在电括到电话的情况下，计费采集点设在发端网关；在P电活终端到中话的情况下，计费采集点设在相应的网守（或P电话终端代理）。因此，在P电话终端到电话的情况下，网守或电话终端代理应能够在通话开始时采案让费信息，并在通话结束时问计费结算中心传送详细计费信息，并保证计费的准确性。网守的计费具体格式参见第11章的规定5.12网管和维护功能
P电话网守设备可以通过具有与内部的SNMP代理模块进行通信，完成配置、统计，故障查询，告警等功能。对于采用硬件方式实现的网守设备，应能支持本地维护管理。具体要求参见第12章的规定。5.13安全要求
5.13.1概述
IP电话网守设备应提供安全性督埋功能IP电话网守设备的安全性包括以下6个方面：一。网守本身的安全；
一非注删网关的安全；
一用户数据的安全：
一管理数据的安全：
一身份认证和接入控制的安全
--计费数据安全。
5.13.2网守本身的安全
网守应设防火墙以保护本身的安全。5.13.3注册网关安全
网守与其管辖区域内的注册网关之间应建立安全联系，网守应刘网关发起的的请求消息（如ARQ、RRO、URQ等）进行安全认证。
网关和网守之间认证参数的生成方式参见8.1.1.12。5.13.4用户数据的安全
所有利整端用户（包括主叫用户利记账卡用户）有关的数据通过P网络传人或传出正电话网守设备时，都必须有一定的签全保障，比如通过MD5算法进行用户数据的加密以及认证和完整性校验等，这些用数据包括用户电话号码、P地址、申请的业务及其叔限、用户话单等。5.13.5管理数据的安全
P电话网守设备发出和接收到的来白其他正电话网络设备的所有管理数据都要提供一定的安全保障，即P电话网守设备在与I网络上的其他相关设备（主要是P电话网网络的管理设备，如计费认证中心等）通俏时，必须对所交换的音理信息进行认证、完整性校验和信息加密等。推荐采用ITU-T的H.235建议中的安9
