【通信行业标准(YD)】 本地通信线路工程设计规范

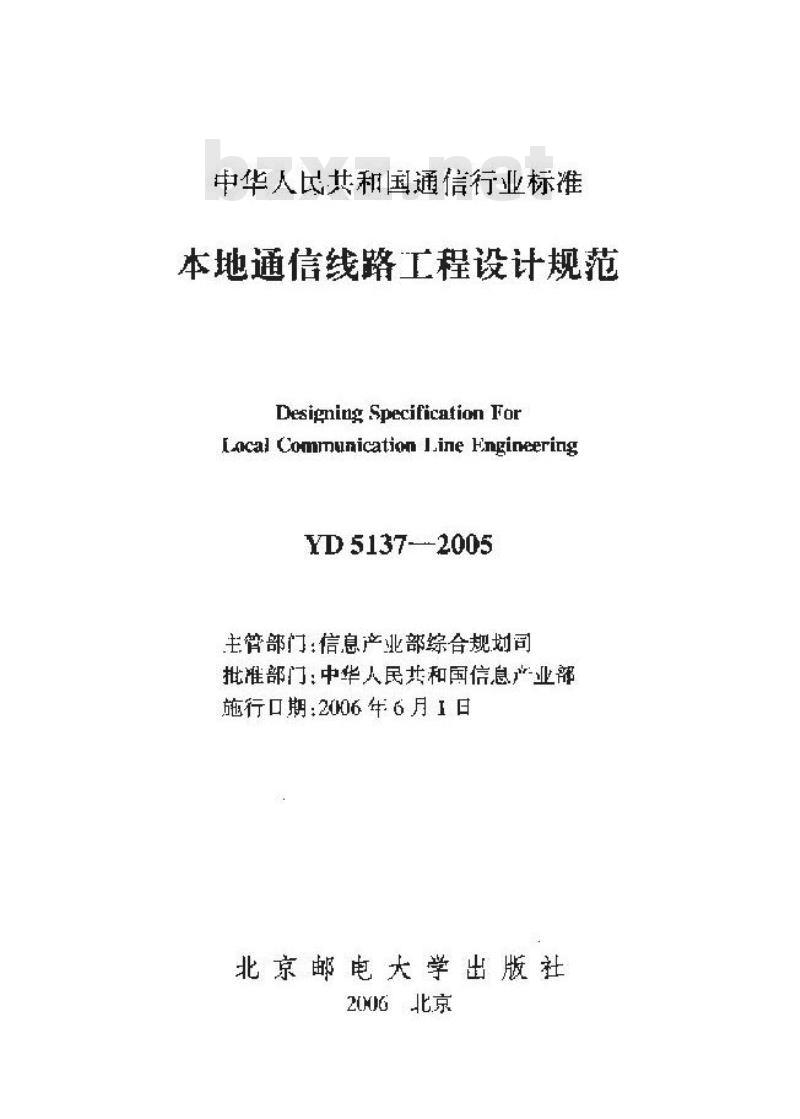

中华人民共和国通信行业标准
YD 5137--2005
本地通信线路工程设计规范
Designing Specification Fot
Local Communication Line Engineering2006-02-28发布
2006-06-01实施
中华人民共和国信息产业部发布中华人民共和国通信行业标准
本地通信线路工程设计规范
Designing Specification For
Lacal Communication Line HngineeringYT 5137--2005
主管部门：信息产业部综合规划司批准部门：中华人民共和国信息产业部施行口期:2006年: 6月 1日
北京邮电大学出版社
2006北京

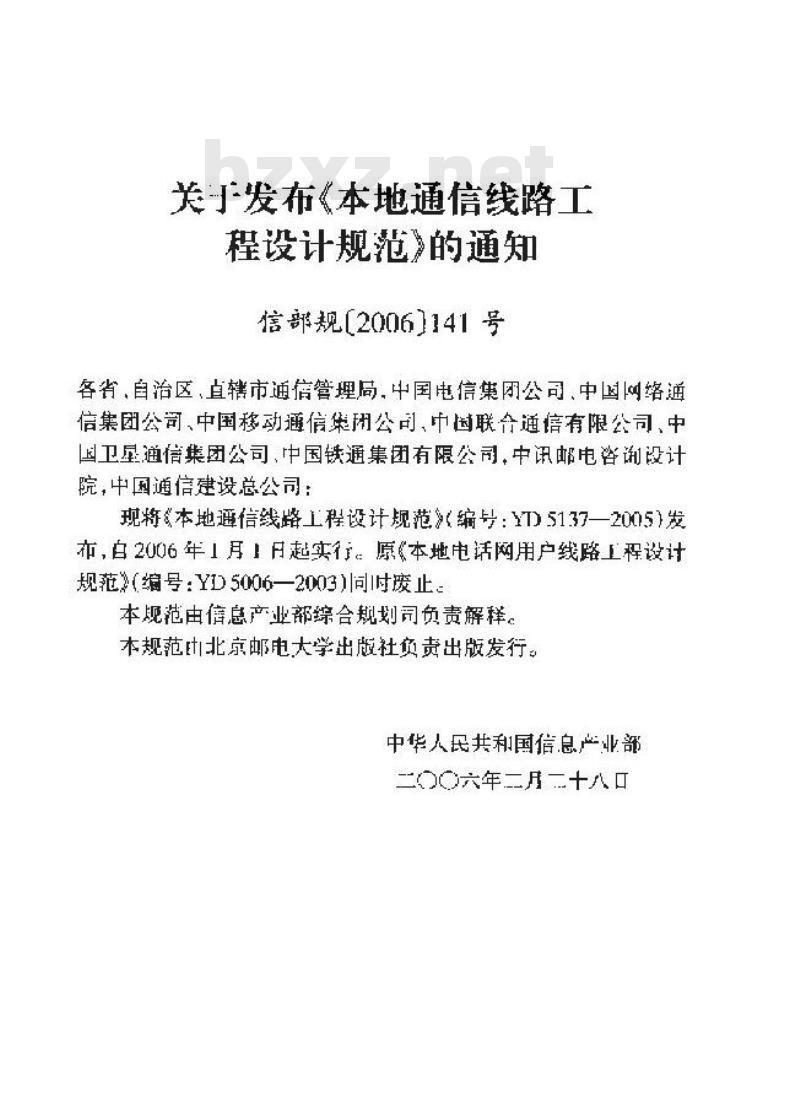

关发布《本地通信线路工
程设计规范》的通知
信部规[2006]141 号
各省，自治区，直辖市通信管埋局，中国电信集团公司，中国网络通信集团公司、中国移动通信集洲公司，中国联全通信有限公司、中国卫星通信集团公司中国铁通集团有限公司，中讯邮电咨询设计院，中国通信建设意公司：
现将本地通信线路工程设计规范》（编号：YT）5137一2005)发布，白2006年1月1月起实行：原本地电话网用户线路上程设计规范2（编号：YD5006一2003）司时废止。本规范由俯息产业部综合规划司负责解释。本规范出北京邮电大学出版社负责出版发行。中华人民共和国猎息产业部
二〇六年二月三十八口
规范是根据信总产业部“美于安排通信工程建设标准修订和制定计划的通知（信部规函［24j58号的要求，对原中货人民共和国道信行业标准YT5006一2003地电话网用户线路工程设计规范进行修计。
本规范的主要内容包括本地通信工程电缆线踏设计、光缆线路设计，电继线路传输设计等内容，本规范以累体字标志的条文强制性条文必须严督执行本规范出信息产业部综会规划司免责解释、监督执行：规范在使用过程中，如有需要补充或修政的内容，请与部综合规划司联系，并将补充或修改意见寄部综合规划司（地址：北京市西长安街13号邮编：100804）。
原主编单位：中讯邮电咨询设计（原信息产业部邮电设计院
修订主编单位：中讯邮电咨试设计院手要起草人：陈方琥笋兵顾荣生1总刻　

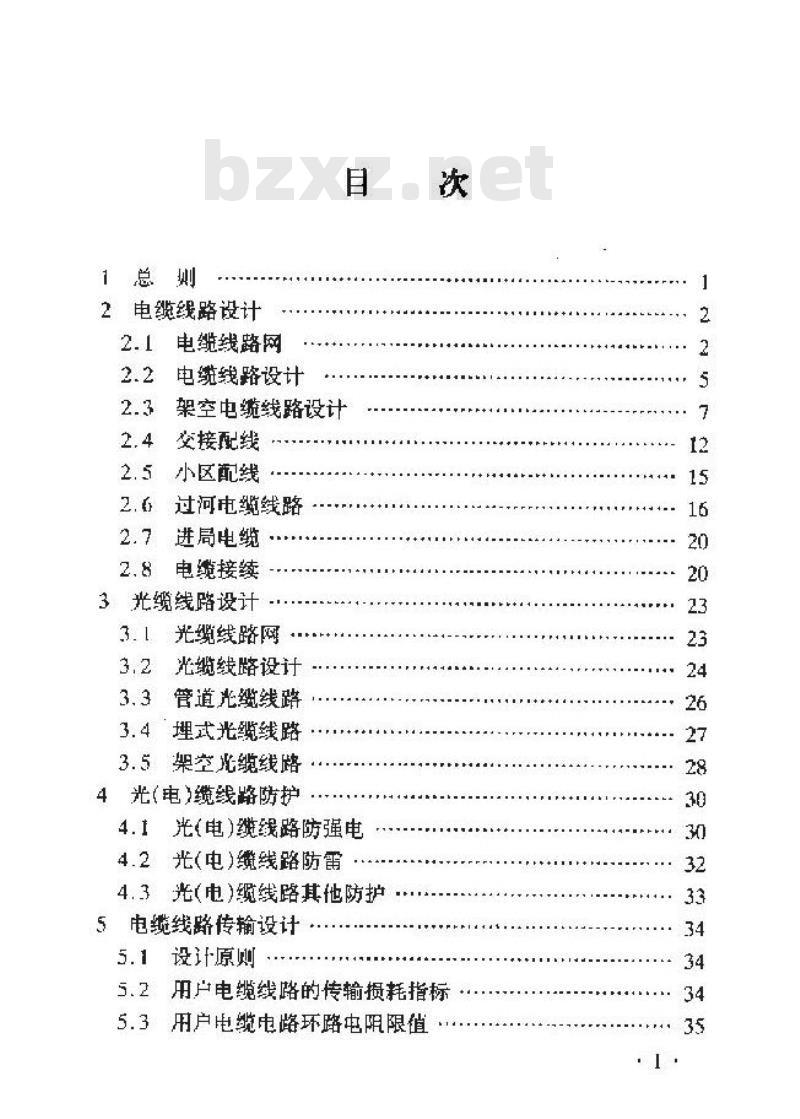

2电缆线路设计
电缆线路网
电缆线路设计
架空电缆线路设计
交接配线
小区配线
过河电缆线路
进局电缆
电缆接续
3光缆线路设计
光缆线路网
光缆线路设计
3.3管道光缆线路
3.4埋式光缆线路
3.5架空比缆线路
4光（电）缆线路防护
4.1光(电)缆线路防强电
4.2光（电）缆线路防雷
4.3光(电)缆线路其他防护
5电缆线略传输设计.
5.1设计原则
5.2用户电缆线踏的传输摄耗指标+
5.3用户电缆电路环路中阻限俏
用户线路杂音
5.5用户电缆线路的串音衰减
5.6用广电缆线径
附录A本规范用词说明
条文说明
1总则
1.0.1本地通倍线路工程设计规范》（简称本规范)适用于本地的中继和接入线踏的新建工程设计。对丁扩建、改建及其他通信线略工程，也可参照执行，
1.0.2工程设计必须贯彻国家的通信行业发展和技术经济政策，合理利用资源，节约用地，不占或少占良用。执行国家抗囊、环境保护等有关规定
10.3工程设让必须保证通信网整体通信质量，技术先进，经济合理，切合实际，安全可靠。应进行多方案技术经济比较，提高经济效盗降底工程造价：
1.0.4工程设计中采用的电信设备应取得信息产业部电信设备人网许可证。未取得电信设备人网许可证的设备不得在工程中便用。
在我国抗露设防烈度7裂度以上（含7烈度）地区公用电信网中使用的传输设备，成取得信息产业部颁发的电信抗需性能检测合格证。未取得电信设备抗性能合格证的不得在工程中使用。1.0.S在本地通信线路建设过程市应贯彻执行信息产业部颁布的关于对如强电信管道和驻地网建设管理等有关问题的通知，在城镇及路权资源受限地区，成考虑统一规划、联合建设、资源共享
1.0.6本规范与国家相关网络技术体制、技术标准有矛盾时，应按国家标推规定执行。
1.0.了在特殊情说下，热行本规范的个别条款确有难时，应设让中充分阐述理由，提出解决方案，并呈报有关主管部门审批。1.
2电缆线路设计
2.1电缆线路网
2.1：1电缆线路网由主干电缆，配线电缆和用户引人线以及电缆线路的管道、杆路和分线设备、交接设备构成。电缆线路网应在不断地适应局内交换设备容量的情况下，根据对用户可以满足的程度和范围，按电缆出局方向、电缆路由或配线区，分期分批地您步建设形成21.2电缆载路网设计让成符合以下原则，1电缆线路网的设计，在全面规划的基础上，应考想扭放满足年限的需要，与下期工程相结合，根据令层相关地区的用需要量和发展特点，确定本工程的电缆睿量和路出，使本期及以后的扩建工挥技术经济合理。
2，电缆线路网设订应考惠线路网的整体性，具有一定的通融性，安全灵活，投资节省，适应用户的发展和变动，并注意环境美化，遂步实现用户线路网的隐敷和人地下。3，对于原有电缴线路，只有在业务上确有需要而支光法在现有网路的关连部进行调剂，并在建设方案上合理时，才可将原有的电缆拆移。
4，在同路由上，电缆对数应综合考虑，不宜分散设置多条小对数电缆，也不宜在原有不合理的基础上再增如新的小对数电缆。5.电缆线路建设成保持相对稳定，积极采用新技术，新设备降低成本，满足客种新业务的要求。2.1.3用户主T电缆设计，应在2.1.2条原则的基础上对用广发展需要的数量、地点和时间进行分析，通过各种技术措施（配线方式，路由、对数、芯线递减点、建筑方式等?使主干电缆树成：个可以调度灵活，芯. 2
载使用率高，投节餐便于发展、利于运管维护的网络借适主十电纯尽量采用大对数电發，以提高管道情孔的含线率。
对于用户出现地点不具体和插时尚不需要新设电缆的个别地区，可不纳人本期工程范围。对手确有需要但不具备施工条件的新建区和已计划的待建区，可将其所需线对预留在适当地点，待将来条件成熟时再进行延伸。
2.1.4电线路网的配线方式应以交接配线对铺以直通配线和自由配线，不宜采用贷接配线。交接配线宜采用一级交接配线，固定交接区，在属所围临局0.5km范围内的直接服务区，可采用直通配线或自由配线。自由配线方式用于全色谱全电缆的配线线路。对于原有线踏如不需要作很装调整改造时，可保留其原有的配线方武。
2.1.5主T电缆不宜进行复接，采用交接配线方式的配线电缆也不宜进行复接。
2.1.6电缆的餐其应根据用户的分布及菌要，结台电缆系列，在充分提高电缆芯线使用率的基翻上，选用适当容量的电缆。2.1.7电缆线径向统一环路设计发展，基本线径应采用0.4 m,特殊情说下采用 0,6 mum 的线径,2.1.8设计用户电缆线路网时，各段落的电续芯线设计使用率宜用表2.1.8的规定。
表2.1.8工程设计电缆芯载使用率表电缆数设段游
电话局-交接箱
交接箱不复接的链增配綫设餐
电话局整竭配线设备
芯线使用率（%）
85 ~90
2.1.9电缆不宜递减过频。对手下列况不宜递减：1：扩建困雄的地区。
2.对于有发展可能，要求线路没备具有录活性的地区。.3
3.管道管孔紧张的地段。
2.1.10分线设备容量，可按满足年限内所收的用户数的1.20--1.50倍，结合分线设备的标称系列选用：2.1.11交接区的划分，应以自然地理案件和所收容的用户数为主，按照远近期结合，技术经济合理的原则，结合城市规划的居住小区，街坊划分，也可结合原有交接区或配线区、配线电缆的分布和路由走向，根据用户的发展划分，合理分制或合并，交接区划定后，应保持稳定。交接区范国不宜过大，以短配线电缆长度。2.1，12电线序的排列，分线设备的编排应由远而近，由小到大编排。
2.1.13对原有线踏设备的利用应符合下列原则：1：算道式电缆不宜抽换。只有在管孔拥塞无送增设电缆，护充管道又不可能，或在技术经济上不合理时，才可将原有小对数电继抽换为大对数电缆或光缆。
2.架空配线电缆及其他线路设备应少拆换，充分利用。.如拟移用或必辆拆换时，应结合线略和设备的质量状况及本工程情况，从技术经济上综合考。
2.1.14确定电线踏的路由，应符合下列要求：1，考感网路系统的整体性。
2.电缆路由短捷、安全，并考虑施工及继护方便。3，充分而合理地利用踪有设施，4，电缆路由应避开有化学和电气磨蚀的地区。不可避免时，应作化学分析和电蚀测量，并采取必要的防护措施，不宜采用金属外护套电缆：
5电缆路由不应与高压输电线路、电气化铁道长距离平行接近，不可避免时，应进行测量和计算，强电对通信电缆线路的危险影响和于扰影响不得超过相关标准的规定。6.主干电继路由，应结合中维继线路略由一并考虑，以使线路建设经济合理。
7，扩建电缆时，应优先考虑在不同街道上扩增新的路由，使网4
路系统逐渐完备，以提高线路的灵活性与安全性2.2电缆线路设计
2.2.1设计选用的电缆，应符合国家标推或行业标准。2.2.2电缆选型可对照表2.2.2、结合工程条件和使用场合综合选定，并应符合以下要求：bzxz.net
1.根据使用要求选择芯线绝续层程式，绝缘层的电气性能和物理机械性能应符合规定。
2.根据电缆敷设方式、数设场所和环境条件，选用全塑电缆时，电缆护套应采用铝塑综合护套：室内成端电继和室内配线电绳必须采用非延燃型电缆。
3．管道电缆的外径应能符合管道管孔内径允许的敷设规定。4.全塑电缴的T作环境漫度为一30℃～+60℃，超出规定的涩度范围时，应根据工作环境要求特殊定货：表2.2.2各种主要型号电缆的使用场合无外护
电端类型
主要使
层电缆
自承式
单层铜
带纵包
HYAT53
HYFAT53
双层钢
带纵包
有外保护层电缆
双层铜
带烧包
HYAI553
单层绑钥
丝凳包
HYAT23HYAI33
HYFAT23
HYFAT$53
THYPAT553
HYPATS3
HYPAT23
工程设计中采用的电缆品种型号不宜过多。2.2.3
单层粗钢
丝貌包
HYAT43
2.2.4结合原有电缆网的条件及本地区实际情况，新设电缆线路应全部选用全塑电缆，地下管道电缆宜选用充气型，埋式和配线筒道电缆可选用填充型。
2.2.5架空电缆不宜超过400对。容量在400对及以上的大对数电缆和性质特别重要或有特殊要求的电缆应采用地下数设方式。2.2.6地下数设方式可采用管道式。管道式电继应采用塑料外护套电缆，当在较长时期仅需一条容量在400对及以下的电缆，在不备建筑管道条件时，可采用埋式。但在高级路面下，不宜采用埋式。有些地段可以根据实际情况，采用暗渠或加管保护的数设方式。2.2.7管道式电缆建设，在一个管孔中宜穿放一条电缆。2.2.8配线电缆可视工程具体情况采用街坊配线，沿街配线或室内配线方式。有条件的地方应纳入城市的小区建设和城市建设规划。配线电缆宜采用管道数设方式，使城市通信线路建设逐运步人地下或蔽，2.2.9理式电统的深，应大于或等于0心8正0埋式电缴上方应加覆美物保护，并设标志。埋式电继穿越铁路轨道，沟渠，公路时应设于保护内。变越处的理式电绳穿放在保护管内时，应执行GB503732006(管道与通道工程设计规范。埋式电续与其他地下设施间的净距不应小于衰2.2.9的规定。表2.2.9埋式电与距下设施和树木建筑间的最小净距表设酶名称
直径为 30 mm 以下
燃气情
直径为30p500mm
直径为5 mm及以上
排水管
热力管
PS0.4 MFa
0.4通疫营道
其他通信线略
市外大树
市内大树
最小净距（m）
平行时
疫受时
