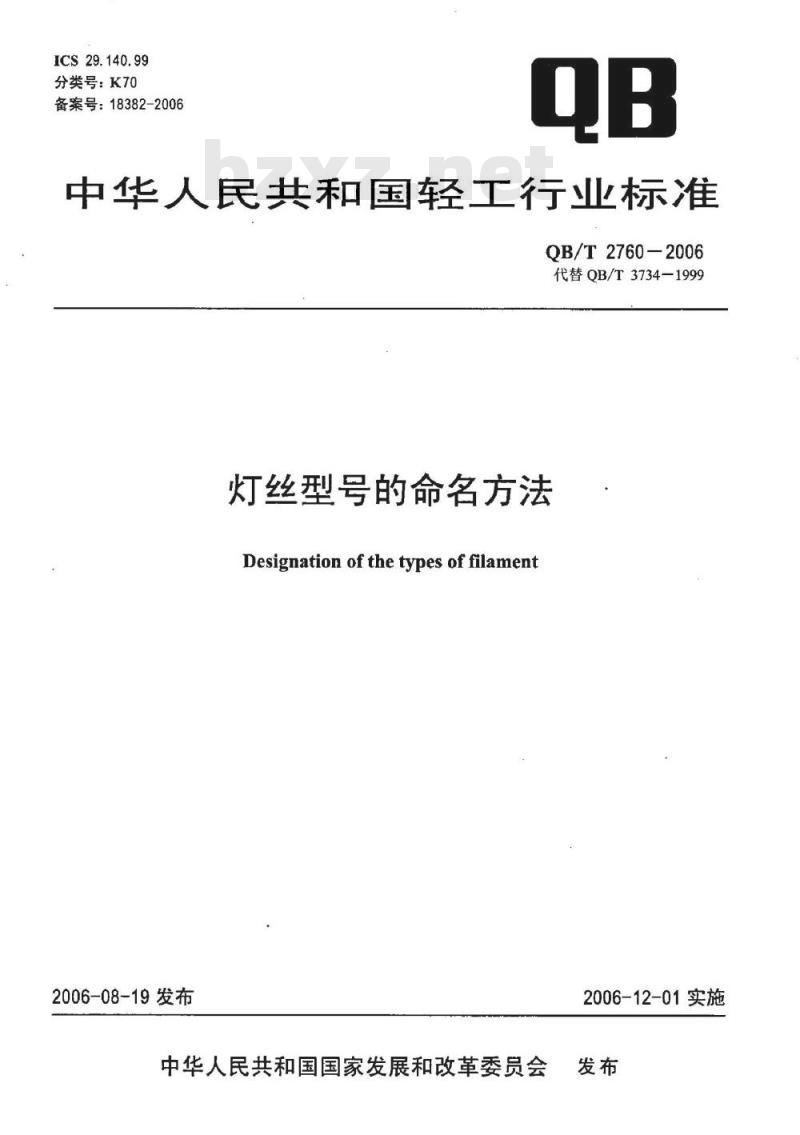

【轻工行业标准(QB)】 灯丝型号的命名方法

ICS29.140.99
分类号：K70
备案号：18382-2006
中华人民共和国轻工行业标准
QB/T2760-2006
代替QB/T3734-1999
灯丝型号的命名方法
Designation of the types of filament2006-08-19发布
中华人民共和国国家发展和改革委员会2006-12-01实施

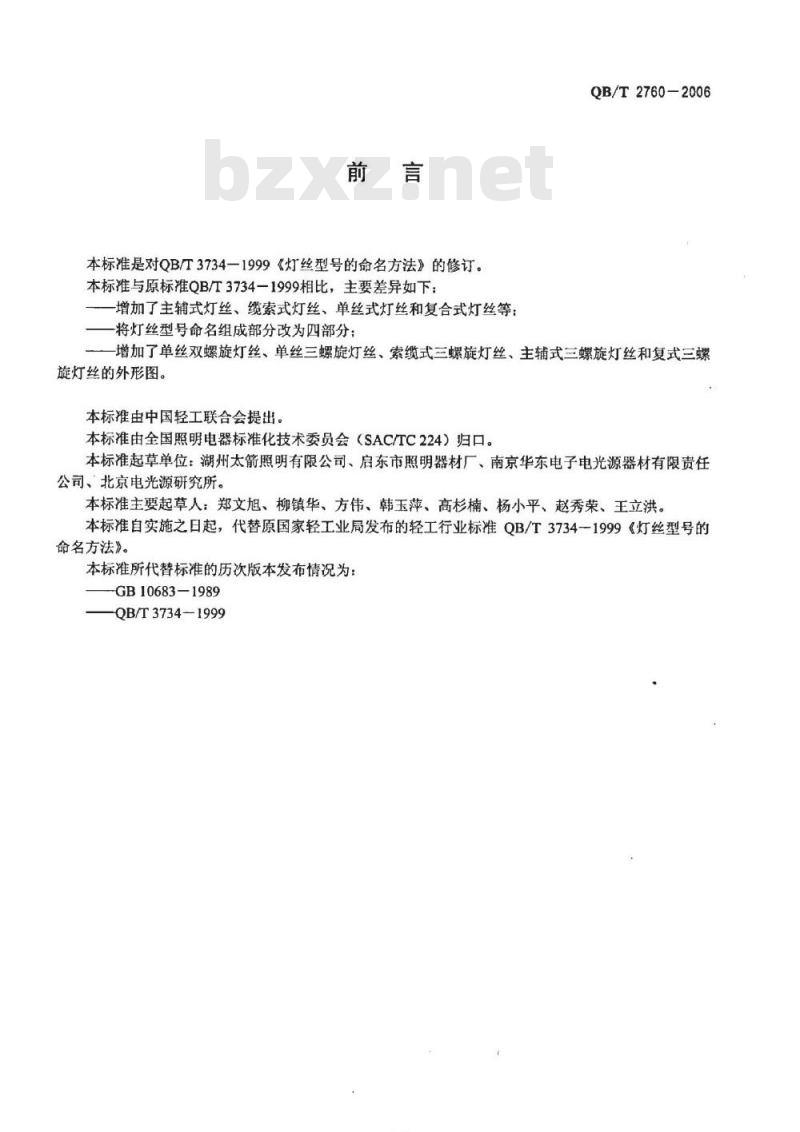

本标准是对QB/T3734一1999《灯丝型号的命名方法》的修订。本标准与原标准QB/T3734-1999相比，主要差异如下：增加了主辅式灯丝、缆索式灯丝、单丝式灯丝和复合式灯丝等：-将灯丝型号命名组成部分改为四部分；QB/T2760-2006
增加了单丝双螺旋灯丝、单丝三螺旋灯丝、索缆式三螺旋灯丝、主辅式三螺旋灯丝和复式三螺旋灯丝的外形图。
本标准由中国轻工联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。本标准起草单位：湖州太箭照明有限公司、启东市照明器材厂、南京华东电子电光源器材有限责任公司、北京电光源研究所。
本标准主要起草人：郑文旭、柳镇华、方伟、韩玉萍、高杉楠、杨小平、赵秀荣、王立洪。本标准自实施之日起，代替原国家轻工业局发布的轻工行业标准QB/T3734一1999《灯丝型号的命名方法》。
本标准所代替标准的历次版本发布情况为：GB10683—1989
QB/T3734-1999
YKAONKAca
灯丝型号的命名方法

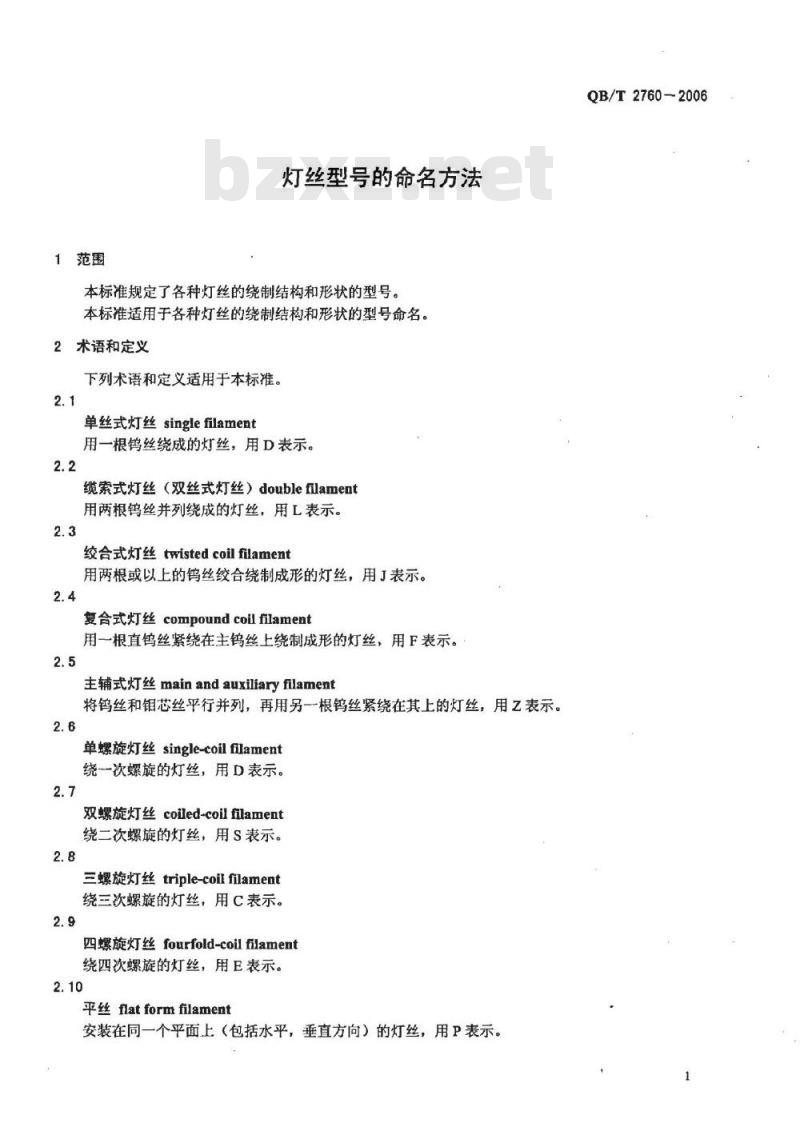

本标准规定了各种灯丝的绕制结构和形状的型号。本标准适用于各种灯丝的绕制结构和形状的型号命名。2术语和定义
下列术语和定义适用于本标准。2.1
单丝式灯丝singlefilament
用一根钨丝绕成的灯丝，用D表示。2.2
缆索式灯丝（双丝式灯丝）doubleflament用两根钨丝并列绕成的灯丝，用L表示。2.3
绞合式灯丝twistedcoilfilament用两根或以上的钨丝绞合绕制成形的灯丝，用丁表示。2.4
复合式灯丝compoundcoilfilament用一根直钨丝紧绕在主钨丝上绕制成形的灯丝，用F表示。2.5
主辅式灯丝mainandauxiliaryfilament将钨丝和钼芯丝平行并列，再用另一根钨丝紧绕在其上的灯丝，用乙表示。2.6
单螺旋灯丝single-coilfilament绕一次螺旋的灯丝，用D表示。
双螺旋灯丝coiled-coifilament绕二次螺旋的灯丝，用S表示。
三螺旋灯丝triple-coilfilament绕三次螺旋的灯丝，用C表示。
四螺旋灯丝fourfold-coilfilament绕四次螺旋的灯丝，用E表示。
平丝flatformfilament
安装在同一个平面上（包括水平，垂直方向）的灯丝，用P表示。QB/T2760-2006
QB/T2760-2006
花丝curved form filament
安装在弧形面上，至少有2个以上拐点的灯丝，用H表示。2.12
排丝 flatparallel form filament安装在同一平面上的、且各段灯丝平行排列的拐点在2个以上的灯丝，用B表示。排丝是平丝的一种特殊型式。
长丝 street line form filament安装成一直线形的灯丝，用C表示。3灯丝型号命名的组成方法

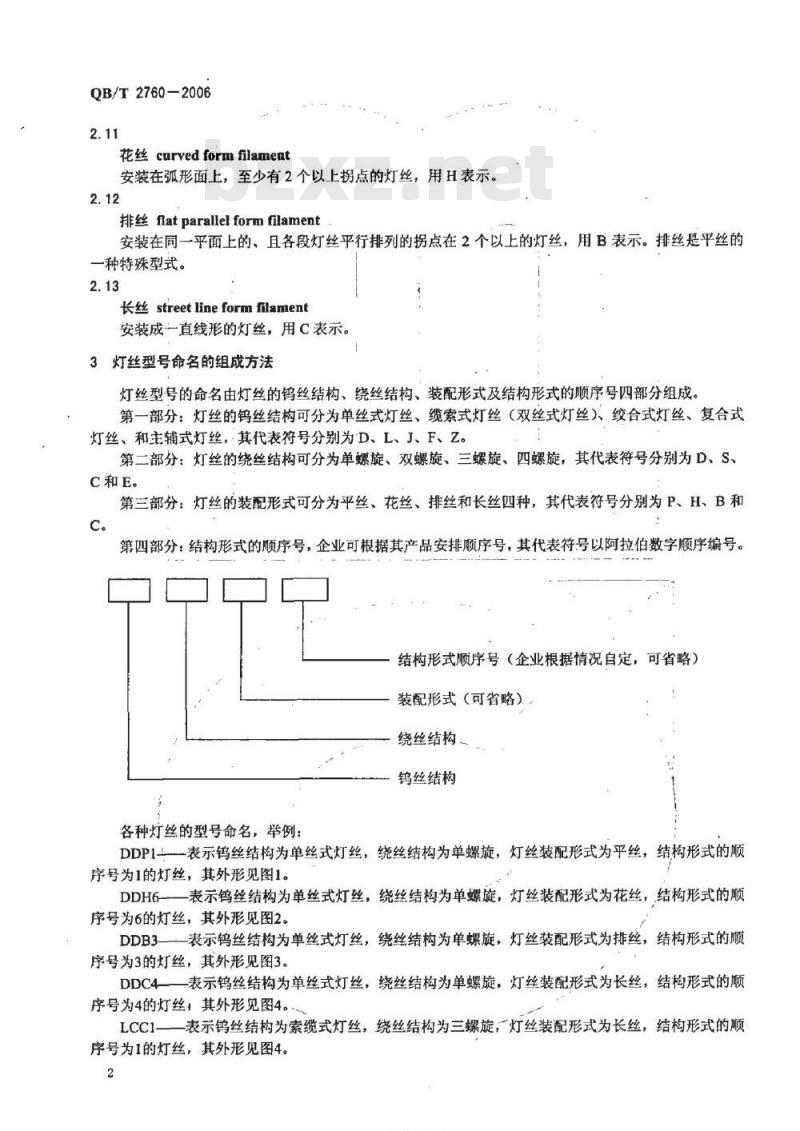

灯丝型号的命名由灯丝的钨丝结构、绕丝结构、装配形式及结构形式的顺序号四部分组成。第一部分：灯丝的钨丝结构可分为单丝式灯丝、缆索式灯丝（双丝式灯丝）、绞合式灯丝、复合式灯丝、和主辅式灯丝，其代表符号分别为D、L、J、F、Z。第二部分：灯丝的绕丝结构可分为单螺旋、双螺旋、三螺旋、四螺旋，其代表符号分别为D、S、C和E。
第三部分：灯丝的装配形式可分为平丝、花丝、排丝和长丝四种，其代表符号分别为P、H、B和c。
第四部分：结构形式的顺序号，企业可根据其产品安排顺序号，其代表符号以阿拉伯数字顺序编号。结构形式顺序号（企业根据情况自定，可省略）装配形式（可省略）
绕丝结构
钨丝结构
各种灯丝的型号命名，举例：
DDP1表示钨丝结构为单丝式灯丝，绕丝结构为单螺旋，灯丝装配形式为平丝，结构形式的顺序号为1的灯丝，其外形见图1。DDH6-
一表示钨丝结构为单丝式灯丝，绕丝结构为单螺旋，灯丝装配形式为花丝，结构形式的顺序号为6的灯丝，其外形见图2。一表示钨丝结构为单丝式灯丝，绕丝结构为单螺旋，灯丝装配形式为排丝，结构形式的顺DDB3-
序号为3的灯丝，其外形见图3。DDC4一表示钨丝结构为单丝式灯丝，绕丝结构为单螺旋，灯丝装配形式为长丝，结构形式的顺序号为4的灯丝，其外形见图4。一表示钨丝结构为索缆式灯丝，绕丝结构为三螺旋，灯丝装配形式为长丝，结构形式的顺LCC1-
序号为1的灯丝，其外形见图4。2
IYKAONrKAca
QB/T2760-2006

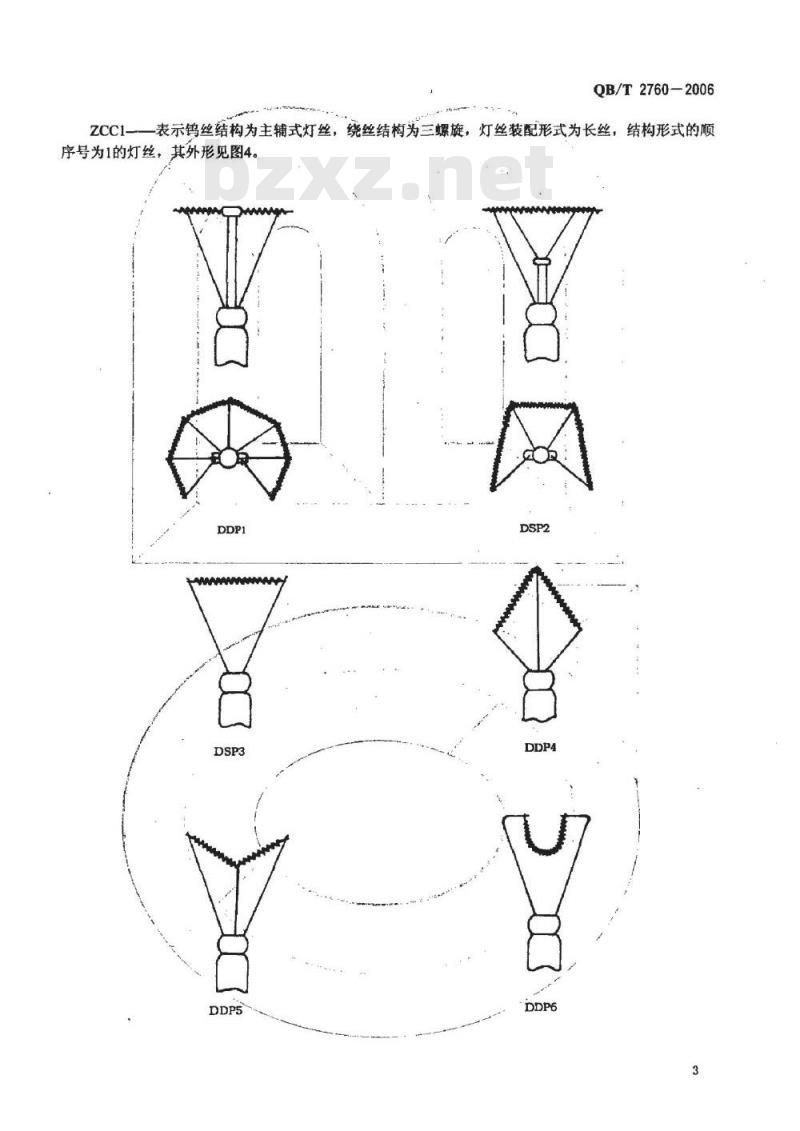

表示钨丝结构为主辅式灯丝，绕丝结构为三螺旋，灯丝装配形式为长丝，结构形式的顺序号为1的灯丝，其外形见图4。DDP1
QB/T2760-2006
装配形式为平丝的外形图
IYKAONrKAca
QB/T2760-2006
QB/T2760-2006
图2·装配形式为花丝的外形图
HTYKAOiKAca
图3装配形式为排丝的外形图
QB/T2760-2006
QB/T2760-2006下载标准就来标准下载网
HYKAOMiKAca
图4装配形式为长丝的外形图
QB/T2760-2006
YKAONIKAca=
