【航空工业行业标准(HB)】 CATIA制图规则

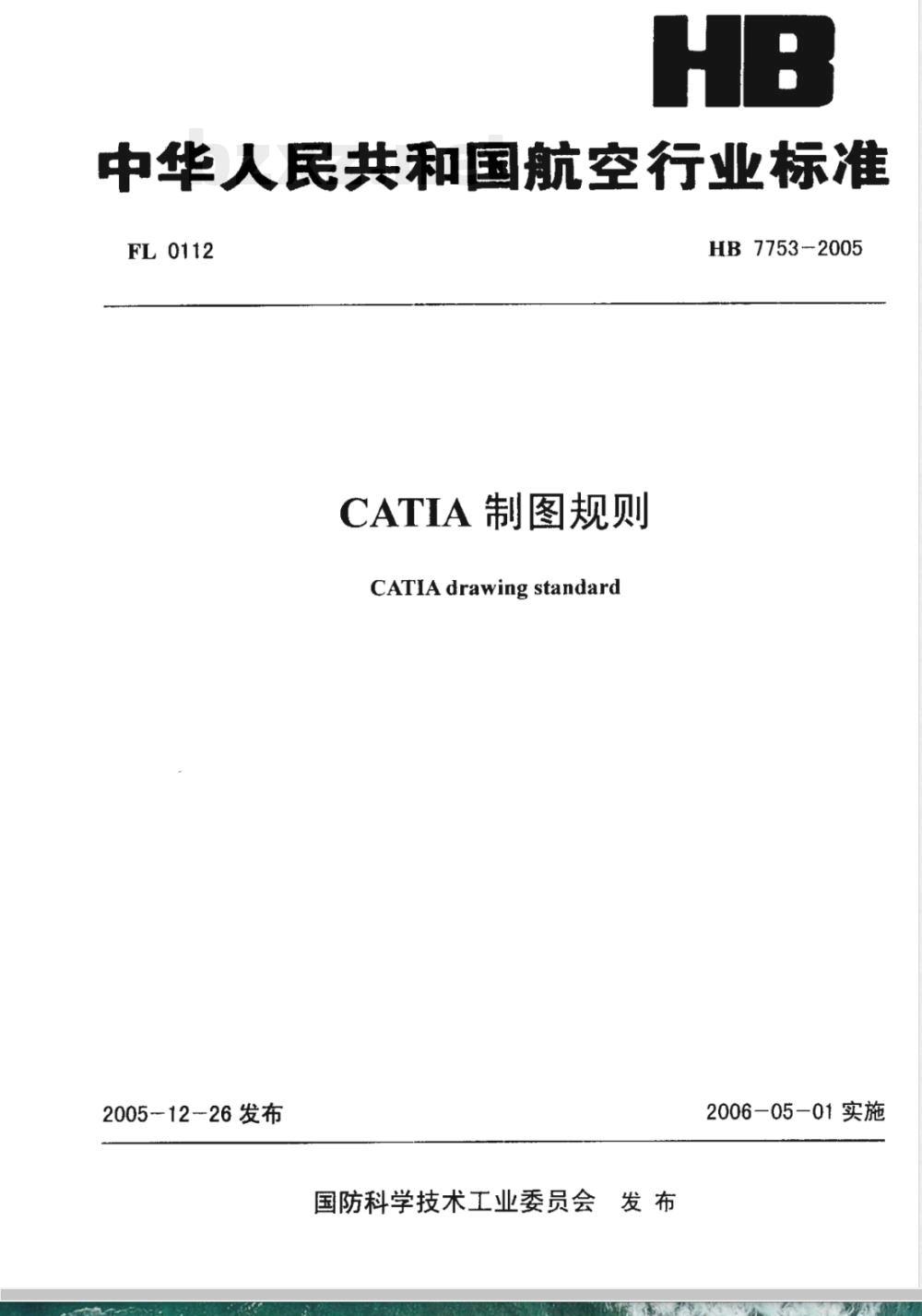

中华人民共和国航空行业标准
FL 0112
200512-26 发布
CATIA制图规则
CATIA drawing standard
国防科学技术工业委员会发布
HB 7753-2005
2006-05-01实施

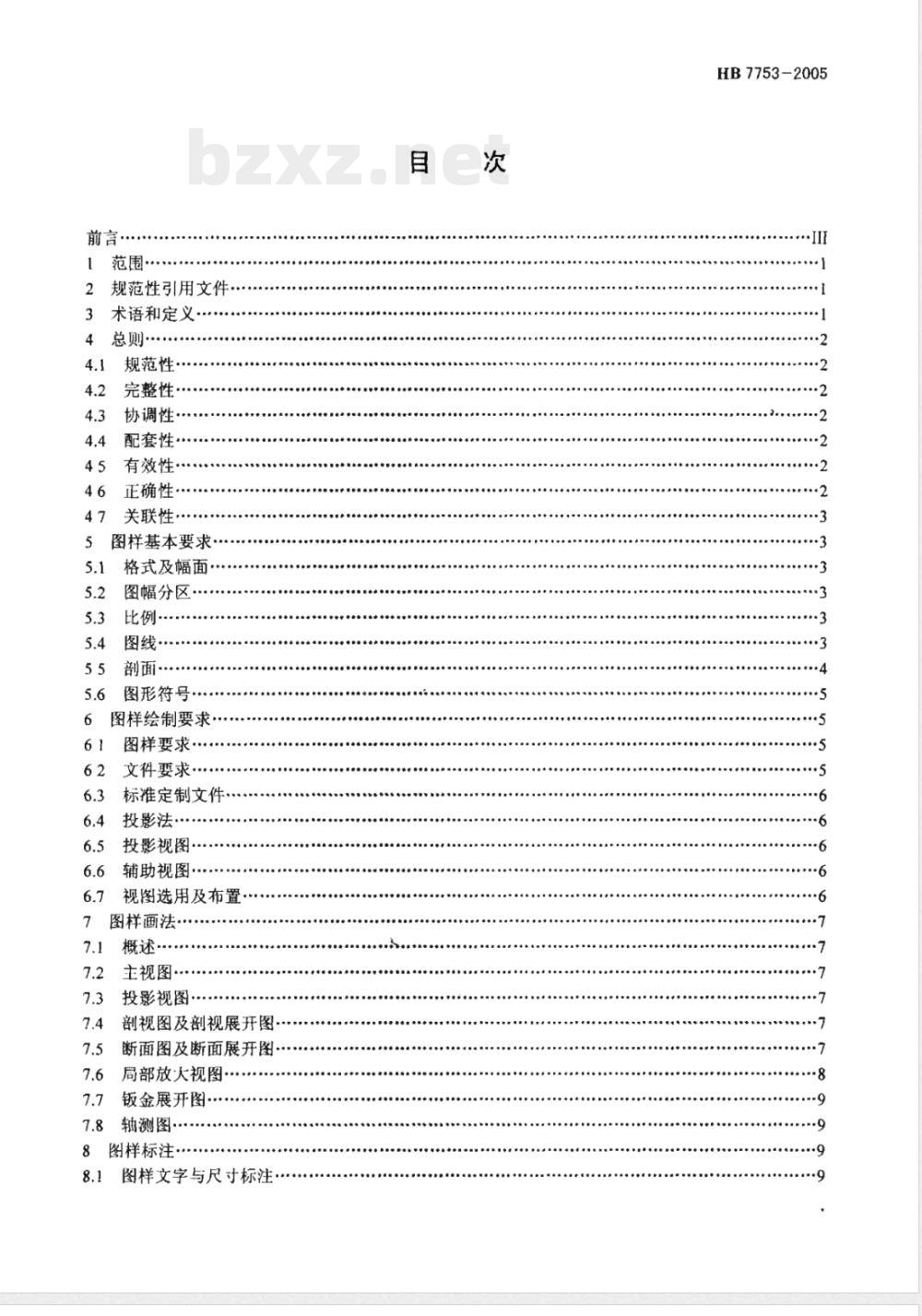

范围·
规范性引用文件。
术语和定义·
总则·
规范性
完整性
协调性·
配套性…
有效性…
正确性·
关联性·
图样基本要求
格式及幅面……
图幅分区
比例·
图线·
剖面·
图形符号·
图样绘制要求
图样要求
文件要求此内容来自标准下载网
标准定制文件
投影法
投影视图·
辅助视图·
视图选用及布置
图样画法·
主视图·
投影视图·
剖视图及视展开图·
断面图及断面展开图
局部放大视图·
钣金展开图
轴测图
图样标注
图样文字与尺寸标注
c05c.06000c
HB7753-2005
HB 7753--2005

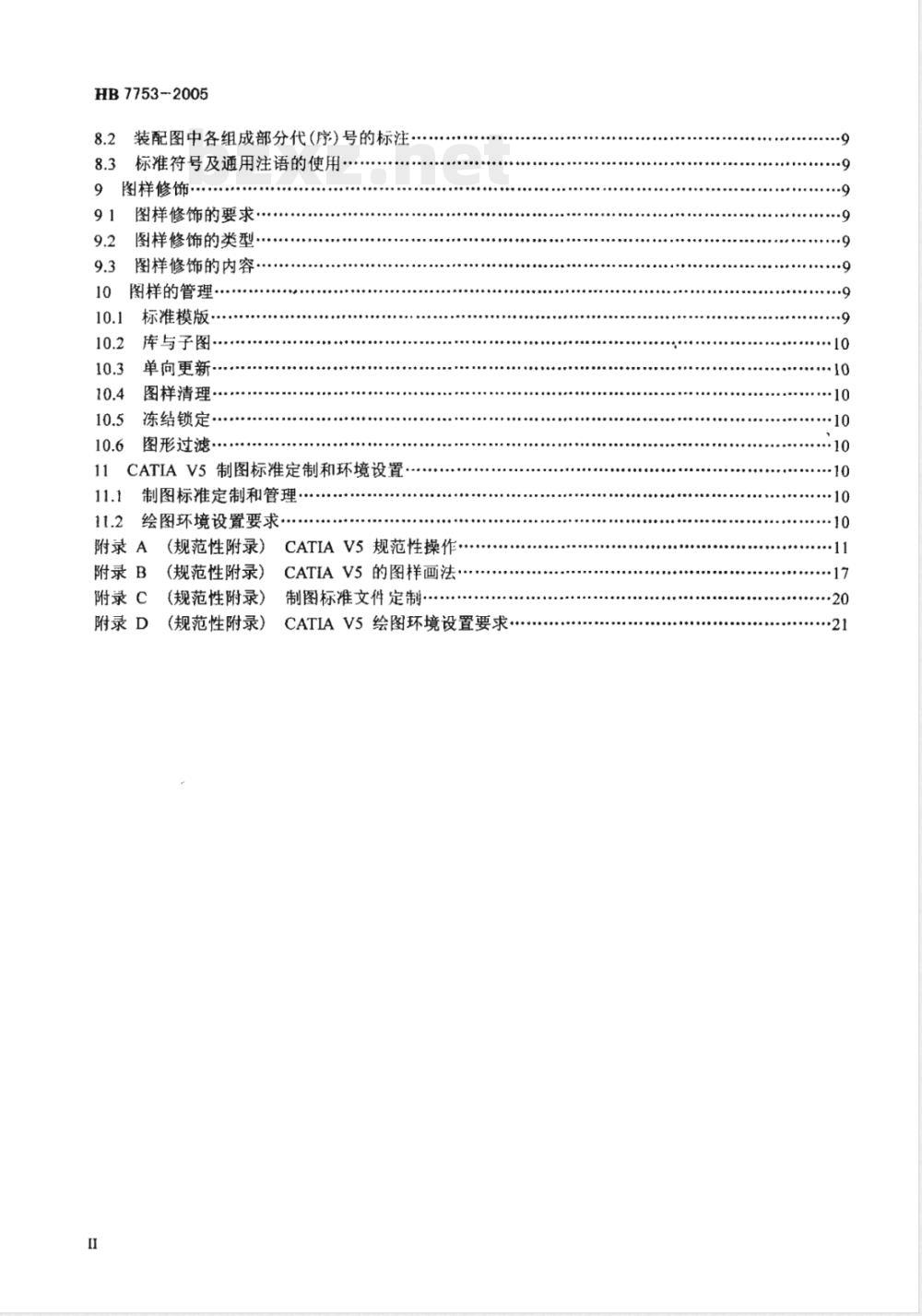

装配图中各组成部分代（序)号的标注：8.3标准符号及通用注语的使用
图样修饰
图样修饰的要求
图样修饰的类型·
图样修饰的内容
图样的管理·
标准模版·
库与子图
单向更新·
图样清理
冻结锁定
图形过滤·
CATIAV5制图标准定制和环境设置.11.1
制图标准定制和管理
绘图环境设置要求
附录A
附录 B
附录 C
附录 D
(规范性附录)
(规范性附录）
(规范性附录）
(规范性附录)
CATIAV5规范性操作·
CATIAV5的图样画法·
制图标准文件定制·
CATIAV5绘图环境设置要求

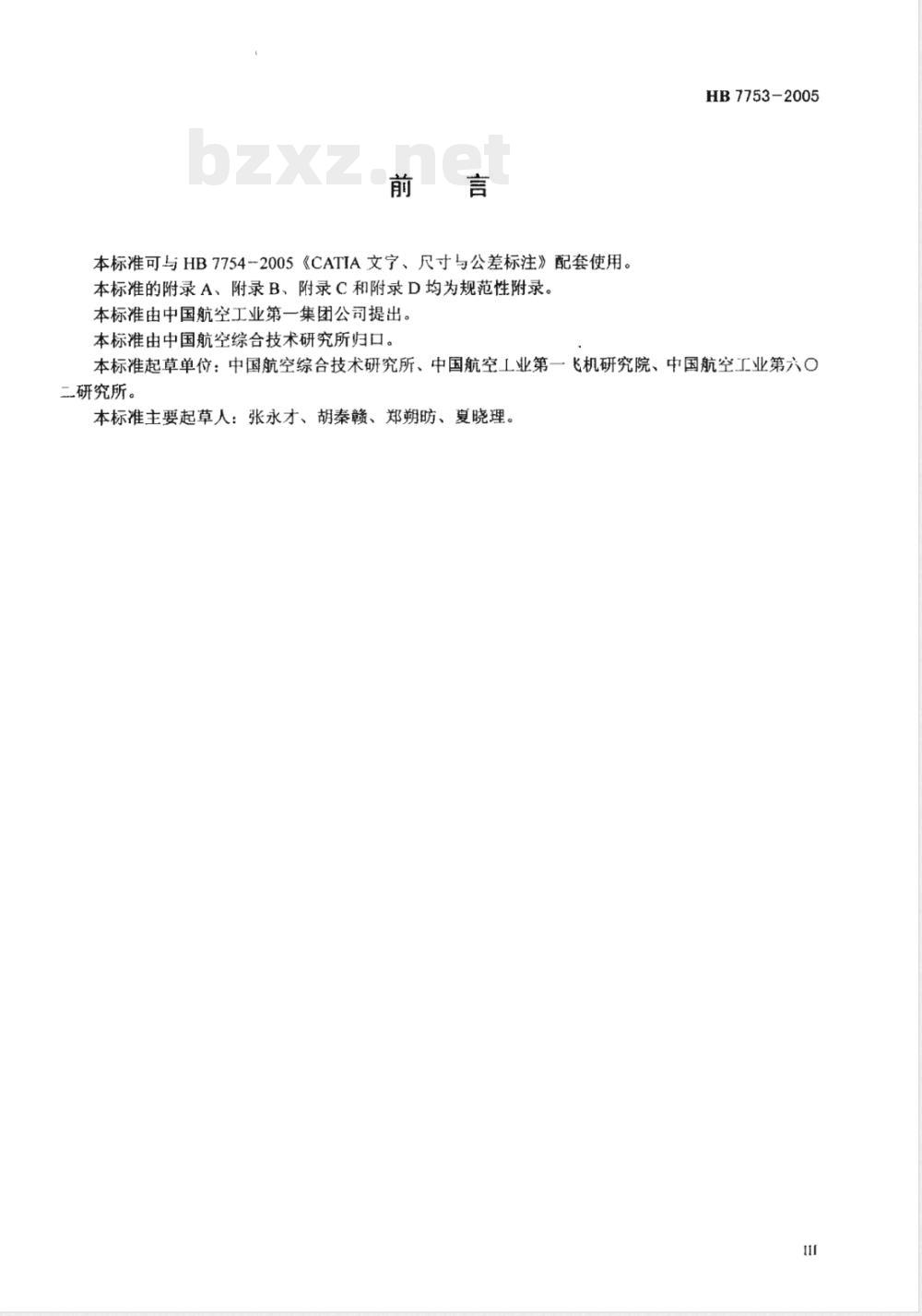

本标准可与HB7754-2005《CATIA文疗、尺寸与公差标注》配套使用。本标准的附录A、附录B、附录C和附录D均为规范性附录。本标准由中国航空工业第一集团公司提出。本标准由中国航空综合技术研究所归口。HB7753-2005
本标准起草单位：中国航空综合技术研究所、中国航空工业第一飞机研究院、中国航空工业第六研究所。
本标准主要起草人：张永才、胡秦赣、郑朔防、夏晓理。1范圈

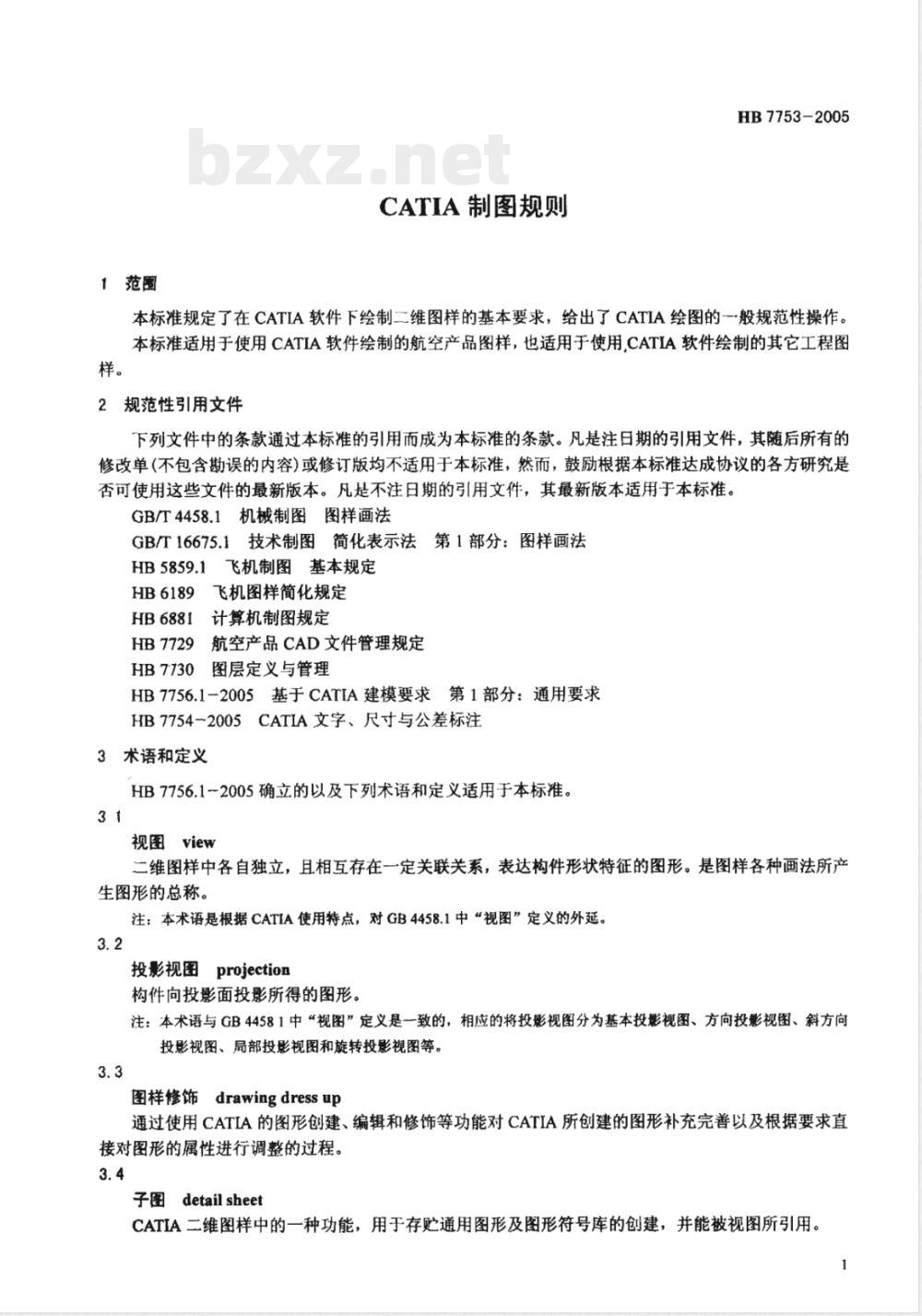

CATIA制图规则
HB7753-2005
本标准规定了在CATLA软件下绘制二维图样的基本要求，给出了CATIA绘图的一般规范性操作。本标准适用于使用CATIA软件绘制的航空产品图样，也适用于使用,CATIA软件绘制的其它工程图样。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4458.1机械制图图样画法
GB/T16675.1技术制图简化表示法第1部分：图样画法HB5859.1飞机制图基本规定
HB6189飞机图样简化规定
HB6881计算机制图规定
航空产品CAD文件管理规定
HB7729
HB7730
图层定义与管理
HB7756.1-2005基于CATIA建模要求第1部分：通用要求HB77542005CATLA文字、尺寸与公差标注3术语和定义
HB7756.1-2005确立的以及下列术语和定义适用于本标准。31
视图view
二维图样中各自独立，且相互存在一定关联关系，表达构件形状特征的图形。是图样各种画法所产生图形的总称。
注：本术语是根据CATIA使用特点，对GB4458.1中“视图”定义的外延。3.2
投影视图projection
构件向投影面投影所得的图形。注：本术语与GB44581中“视图”定义是一致的，相应的将投影视图分为基本投影视图、方向投影视图、斜方向投影视图、局部投影视图和旋转投影视图等。3.3
图样修饰drawingdressup
通过使用CATLA的图形创建、编辑和修饰等功能对CATIA所创建的图形补充完善以及根据要求直接对图形的属性进行调整的过程。3.4
子图detail sheet
CATIA二维图样中的一种功能，用于存贮通用图形及图形符号库的创建，并能被视图所引用。1
HB7753-2005
标准定制standardcustomize
CATLA中的一种系统参数管理功能，通过系统参数的标准化定制，达到用户工作系统的统-协调。3.6
选项option
CATLA中的一种环境参数管理功能，通过设置环境参数，以达到的操作和使用环境的统-。3.7
模版normaltemplate
CATIA中的一种文件类型，通过标准化定制和使用，达到统--协调，并提高用户工作效率。38
库(族)
catalog
CATIA中的一种专家知识库支持功能，用于存贮和分类批量特征对象，并提供相关信息的查询和调用。
4总则
41规范性
使用CATIA绘制的二维图样，应符合GB/T4458.1、HB5859.1及HB6881的制图要求，不能满足要求的应按本标准的要求执行，并进行绘图标准的定制及绘图环境的设置。4.2完整性
使用CATIA绘制二维图样，应充分利用CATIA软件的绘图功能、图形符号和标注形式，并根据设计、生产、检验和用户等实际需要进行图样修饰，使用尽可能少的视图、切、放大和标注，完整、清晰、准确地表达产品结构、各部分（构件）的形状和相互关系。43协调性
使用CATIA绘制的二维图样，在视图的表达、图形符号的使用以及标注形式上应统-协调，即同一套或同一张图样中不应出现二种或二种以.上的表达方式。44配套性
使用CATIA绘制二维图样，应建立完整配套的标准图形库、通用附注库，并通过调用标准图形库、通用附注库的方式来补充完善CATIA软件的图形符号、标注形式及注语。4.5有效性
应通过绘图标准定制和绘图环境设置，来有效管理CATIA图样的绘制。航空行业应根据本标准要求定制航空行业绘图标准文件，并命名为“HB”，见图1。St andard Definition
Categoryraftng
jrie FHa.xon
杜图H
适确定,取消
图1标准定制
注1本图为CATIAV5R11SP3的绘制标准定制义件的界面，其它CATLA版本/次/补钉可参照本界面定制。注2：xmI为ExtensibleMarkupLanguage文件，CATIAV5R8及CATIAV5R8以下版本为CATDrwStandard文件。46正确性
使用CATIA绘制二维图样，应正确、规范、合理地使用绘图功能，以保证图样文件及二维图样的2
正确性。
47关联性
HB7753--2005
通过CATIA投影功能生成的二维图样，应与其对应.三维模型关联，以确保三维模型的更改能有效更新到二维图样中。
5图样基本要求
5.1格式及幅面
5.1.1格式
5.1.1.1图样的格式包括图框、标题栏、对中符号、剪切符号、图幅分区标志、米制参考分度等，亦可在图样格式中补充工艺栏、工程更改记录栏、反向图号栏。51.1.2图样格式的绘制应按HB7729规定执行。5.1.1.3图样格式应与图样视图隔离，在CATIA的格式工作区进行绘制，操作见附录A中A.2。51.2幅面
51.2.1图样幅面的尺寸及布置应符合HB5859.1和HB7729的规定，对于较大幅面的图样，宜采用规定幅面下的多页绘制，且该同一图号的多页图样的图纸应按自然数顺序编页号。5.1.22在特殊情况下，只允许对A1或A0的图幅进行调整，且应沿A1或A0的长边按A4的短边的倍数加长，加长后的最大图幅一般不得超过2倍A0长边的长度。51.2.3在CATIA中，幅面的选择及调整操作见附录A中A.3。52图幅分区
5.2.1必要时图幅可分区。图幅的分区及分区坐标的表示应符合HB58591的要求。5.2.2在CATIA中，图样中分区坐标的表示应使用文字注释，并外加细实线方框，操作见附录A中A.4。
5.3比例
5.3.1比例的选取
CATIA所绘制的图样应采用表1规定的优选比例；必要时，可采用表1中的特殊比例。表1比例的选取
原值比例
放大比例
缩小比例
注：n为正整数。
5.32比例的表示
优选比例
215:110°.1
2×1015×10°.1
15×10m
12×10
图样中的比例表示应符合HB5859.1的要求。图样的基本比例应在图样标题栏的比例栏中填写。特殊比例
1:31:416
图样中与基本比例不一致的视图比例，应并在该视图的上方与视图名称组合标出。53.3比例的设置
在CATIA中，比例的设置操作见附录A中A.5。5.4图线
5.41图线型式和用途
图样中图线的型式和用途应符合HB6881，并做如下补充规定，见表2。可根据新的用途要求，通过标准的形式使用新的图线型式。3
HB7753-2005
图线型式
5.4.2图线型式的管理
表2图线型式和用途补充图线型式图线名称
长画双短画线
双折线
表达坐标参数的轨迹线
相邻参考构件的轮线
断裂处的边界线，视图和剖视图的分界线在CATIA中，应对各种图线型式进行标准化管理，以便统一使用，有效管理，具体要求如下：应进行图线型式有效性设置，并将有效性定义定制到CATIA的绘图标准中，操作见附录A中A.6;
应根据需要，按标准要求补充图线型式，并将补充的图线型式定制到CATIA的绘图标准中，操作见附录A中A.6。
5.4.3图线系列及选用
5.4.3.1图线系列
图线的系列宽度有0.13mm，0.35mm，0.7mm，1mm，1.4mm，2mm。一般情况下，图样中应采用粗线和细线二种线型绘制。在同一图号图样中，同类图线的宽度应致当零件尺寸结构要素采用粗线型视图不清，在不影响读图时同张图样中所有线型可以采用一种图线宽度。
5.4.3.2图线选用
一般情况下，推荐采用表3中的组合图线系列，并优先采用第2组。表3组合图线系列
图线宽度
第1组
第2组
第3组
5.4.4图线宽度的定制
适用图线名称
粗实线、粗点画线
细实线、双折线、虚线、点线
长画双短画线、细点面线、双点面线在CATIA中，应进行图线宽度的标准定义，并将定义定制到CATIA的绘图标准中，操作见附录A中A.7。
5.5剖面
5.5.1面符号使用
在剖视和断面图中，剖面符号的使用应符合HB6881及HB5859.1的规定。在CATIA中，应使用软件所提供剖面符号功能进行剖面符号选择和使用，操作见附录A中A.8。5.5.2剖面符号与材料库
剖面符号应与材料库中的材质建立对应关系，并且不同的材质对应不同剖面符号，以便在切面中自动形成相应材质的剖面符号，且能有效区分。注：国家标准及航空行业标准对面符号的规定仅在材料种类上有所区分，同类材料内部没有具体的规定，可根据需要进行约定。
在CATIA中，应根据本标准的要求和补充约定建立面符号与材料库中材质的对应关系，操作见附录A中A.9。
5.5.3剖面符号的定制
剖面符号应按HB6881、HB5859.1及其它补充规定进行符号的增加和设置。HB7753-2005
在CATIA中，应将剖面符号的增加和设置定制到CATIA的绘图标准中，操作见附录A中A.10。5.54剖面符号的调整
在人工选用剖面符号或自动形成剖面符号后，应根据视图要求进行必要的剖面符号的调整，进行剖面线的方向和疏密、剖面符号的颜色或狭小面积剖面的涂色等，操作见附录A中A.11。在装配图中，两个材质相同或同类材料)的构件在同一剖切面中接触，为了有效区分这两个构件，应对其中一个进行剖面符号的调整。5.6图形符号
5.6.1图形符号的分类
CATIA图样中所使用图形符号应为以下两类：CATIA软件所提供的符号，包括基准符号、面符号、剖切符号、形位公差符号、表面粗糙度符号、焊接符号及各标注符号等：一依据有关要求定制的标准符号，包括国家标准的基准符号和剖切符号、航空器的航向符号、纤维方向符号、设备及标志用符号等。5.6.2图形符号的使用
CATIA绘制的图样和整套产品图样所使用的图形符号应协调一致。在设计、制造、检验和使用等各方认可的情况下，允许使用CATIA所提供的不符合国家标准的符号，如基准符号和剖切符。
当使用客户化定制的图形符号时，应统一从所定制的标准图形符号库中调用。5.6.3图形符号的补充
当CATIA所提供的图形符号不符合国家及行业标准或不能满足需要时，应按有关标准规定进行的图形符号补充，并形成标准图形符号库。在CATIA中应使用子图和库的功能进行标准图形符号库的创建。6图样绘制要求
6.1图样要求
CATIA所绘制的二维图样要求如下：a）CATIA二维图样应是CATIA三维模型投影或CATIA所提供的其它方式形成的视图及相关标注。其中CATIA三维模型应符合HB7756.1-2005的要求；CATIA二维图样应是表达具有完整定义的零件、部件或总装件的图样，可完全标注尺寸也可b)
不完全标注尺寸。三维模型投影生成的二维图样可不完全标注尺寸甚至不标注尺寸，与三维模型配套使用，直接使用图形绘制及图样修饰创建的二维图样应完全标注尺寸；CATIA二维图样中，所建立的视图及视图的命名都应符合GB/T4458.1、HB5859.1及本标准c)
的有关规定：
CATIA二维图样应按HB7730进行图样图层定义与管理，并将图样图层定义定制到CATIA的d)
二维图样图层定义文件（CATDftStdLayerAndFilter.xml)中；三维模型中简化的二维元素，应在相应视图中有所反映，即该二维元素应放在其相应的单个视e)
图中或独立的几个视图中，如铆钉线、基准线及参考线；f）CATIA二维图样的一个图号只能表示一个零件或装配件，一个图号的图样，可多页绘制及幅面加长。
6.2文件要求
在CATIAV4中，一个CATLAmodel文件，只允许建立一个零部件和一份图样。对每一个零件、部S
HB7753-2005
件或总装件，应分别建立单独的CATIAmodel文件，并且每一个零件、部件或总装件都应在各自的CATIAmodel文件中建立二维图样。
在CATIAV5中，个CATIADrawing文件，只允许针对一个零部件绘制一份图样。对每一个零件、部件或总装件，应分别建立单独的CATIADrawing文件，并且每一个零件、部件或总装件的三维模型都应各自对应一份二维图样。
6.3标准定制文件
标准定制文件应包含了规范制图所必须的基本信息，如标准图样格式，尺寸标注设定，制图的标准设定，以及各二维图形库等。包括如下三类：标准模版，按5.1.1制作的标准图框格式；制图标准定制文件，按4.6定制的CATLA绘图标准文件；一二维通用图形附注库，按本标准及其它标准创建的标准图形符号库、二维标准件图形库、设备及标志用符号库及图样标准注语库。64投影法
64.1采用第一角投影法作为CATIA制图默认投影法，必要时，亦可根据需求采用第三角投影法。6.4.2图样所采用投影法，应在图样标题中标识投影法的识别符号。6.4.3在CATIA中，应将第一角投影法设置为缺省值，定制在CATIA绘图标准文件中，操作见附录A中A.12.1。
6.4.4当采用第三角投影法，可通过调整CATIA的图页（sheet)属性进行投影法的改变，操作见附录A中A.12.2。
65投影视图
6.51图样中布置的基本投影视图(六视图)，一律不标注视图的名称，其比例应与图样的基本比例一致。
65.2图样中配置的其它投影视图（向视图、旋转视图及斜视图），应在视图的上方标出“X向”，在相应的视图附近用箭头指明投影方向，并注上同样的字母代号。注：“X”为大写拉丁字母代号。6.53图样中配置的其它投影视图的比例可与图样的基本比例不一致，比例定义应符合本标准的规定。并在标注视图的名称处标注比例。66辅助视图
6.6.1图样中的剖视图、断面图、局部放大视图等辅助视图是对投影规图的补充。6.6.2图样中的剖视图、断面图、局部放大视图的比例可与本图样基本比例不一致，比例定义应符合本标准的规定。
66.3当视图与图样基本比例不一致时，图样中时的辅助视图应标注视图的名称及比例。6.7视图选用及布置
6.7.1按照GB/T4458.1规定的方法及原则，选用、布置视图和合理标注视圈。6.7.2视图的一般布置见图2。
图样画法
7.1概述
(右视图)
《仰视图)
(正规图)
（俯视图）
(左视图）
图2视图的布置
7.1.1图样中各视图应通过操作CATIA各视图创建功能来完成。（正等轴测图）
(后视图）
HB7753-2005
7.12图样中各视图的画法除按下述规定外，应符合GB/T4458.1及HB5859.1的要求。7.1.3CATLA图样面法见附录B。
72主视图
主视图(前投影视图)应以完整反映、清晰表达物体特征为原则，航空产品构件必要时应以主视图为参考标出航向。
7.3投影视图
7.31投影视图可依据主视图依次布置和创建。7.32投影视图亦可使用CATIA的视图智能助手(ViewWizard)整体布置并--次性创建。74部视图及剖视展开图
74.1剖视图及剖视展开图应在其它视图上进行剖切平面的设置，及确定视的方向，并沿剖视的方向以拉的方式布置视图。
74.2在CATIA中的剖切符号属性应进行统一设置，设置参数见图3a)，并将这些设置定制到CATIA的绘图标准中；亦可创建符合国家标准的切符号并纳入标准符号库，使用时统一调用。注：鉴于CATIAVS所提供的剂切符号与国家标准的剖切符号不一致，故本标准做出了相应要求。75断面图及断面展开图
7.51断面图及断面展开图应在其它视图上进行剖切平面的设置，并尽量沿部切平面迹线的延长线上布置断面图或布置到其它适当的位置。75.2当使用部面，导致出现完全分离的若干个剖面时，应使用剖视图。7.53在CATIA中的剖面符号属性应进行统-一设置，设置参数见图3b)），并将这些设置定制到CATIA的绘图标准中。
