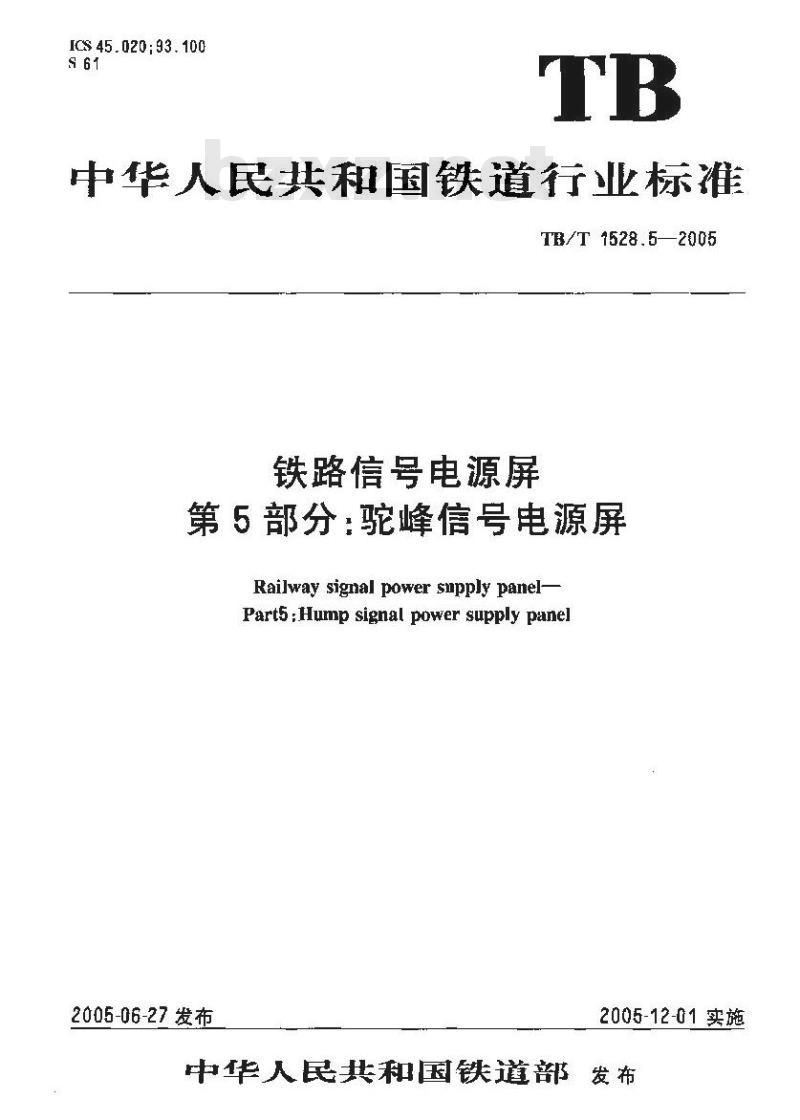

【铁路运输行业标准(TB)】 铁路信号电源屏 第5部分:驼峰信号电源屏

ICS 45.020;93.100
中华人民共和国铁道行业标准
TB/T1528.5—2005
铁路信号电源屏
第5部分：驼峰信号电源屏
Railway signal power snpply panelPart5 :Hump signal power supply panel2005-06-27发布
2005-12-01实施
中华人民共和国铁道部发布

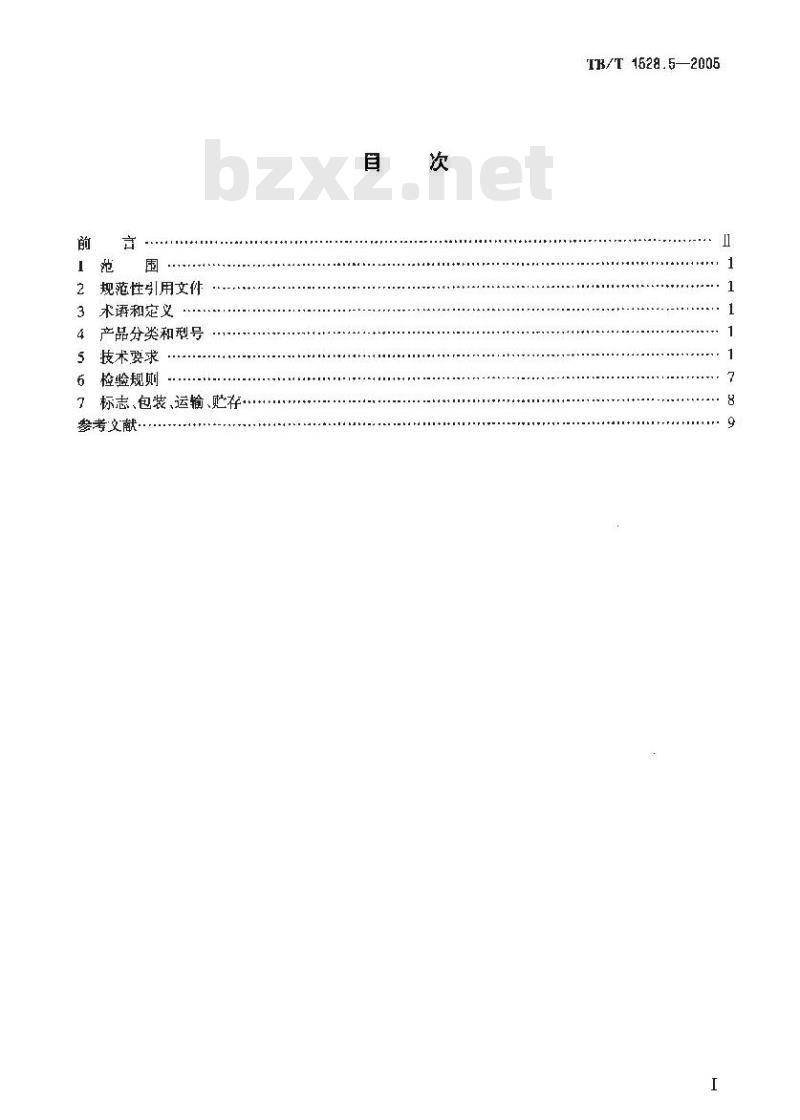

规范性引用文件
术语和定义
产品分类和型号
技术要求
检验规则
标志、包装、运输、贮存
孝考文献·
TB/T1628.5—2005
TB/T 1528.5—2005

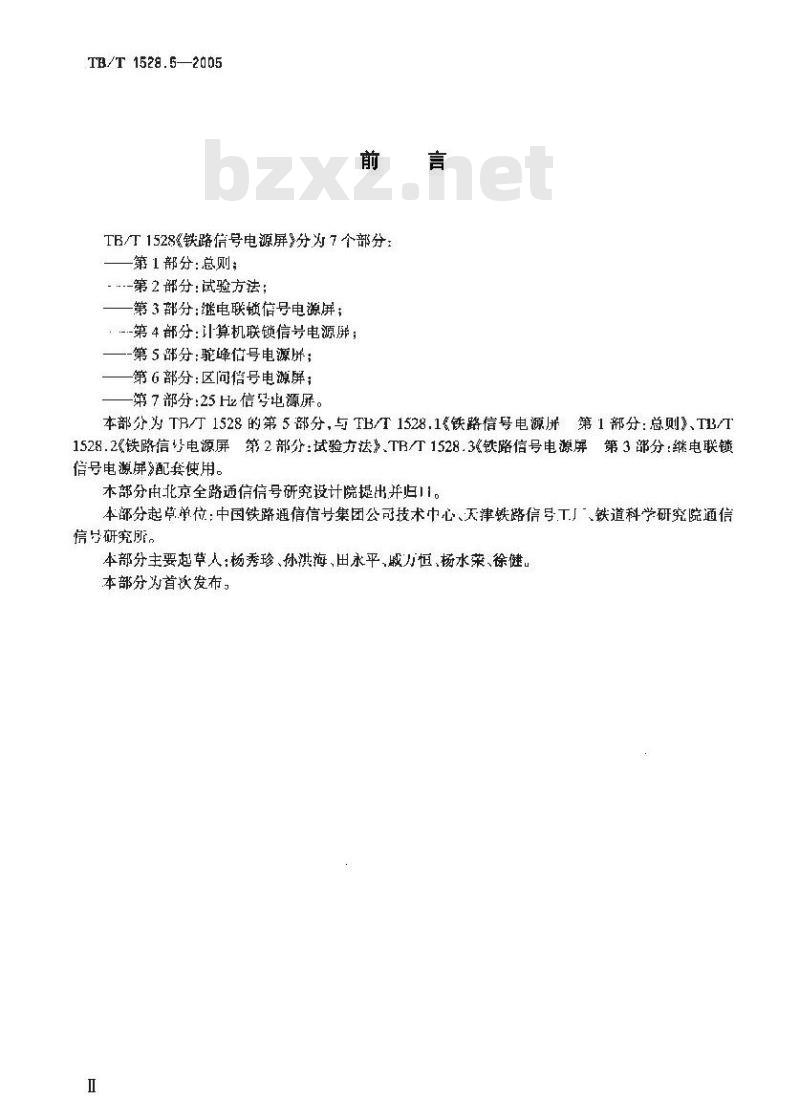

TB1528《铁路信号电源屏》分为7个部分：第1部分：总则；
..-第2部分：试验方法；
一第3部分：继电联锁信号电源屏：-第4部分：计算机联锁信号电源屏；一-第5部分：驼峰信号电源屏；第6部分：区问借号电源屏：
第7部分：25Hz信号电源屏。
本部分为TB/T1528的第5部分，与TB/T1528.1铁路信号电源第1部分：总则、TB/T1528.2《铁路信号电源屏第2部分：试验方法》.TB/T1528.3铁路信号电源屏第3部分：继电联锁信号电源屏》配套使用。
本部分由北京全路通信信号研究设计院提出并归川。本部分起草单位：中国铁路通信信号集团公可技术中心、天津铁路信号工厂、铁道科学研究院通信信号研究所，
本部分主要起草人：杨秀珍、孙洪海、田永平，殿力恒、杨水荣、徐健本部分为首次发布，

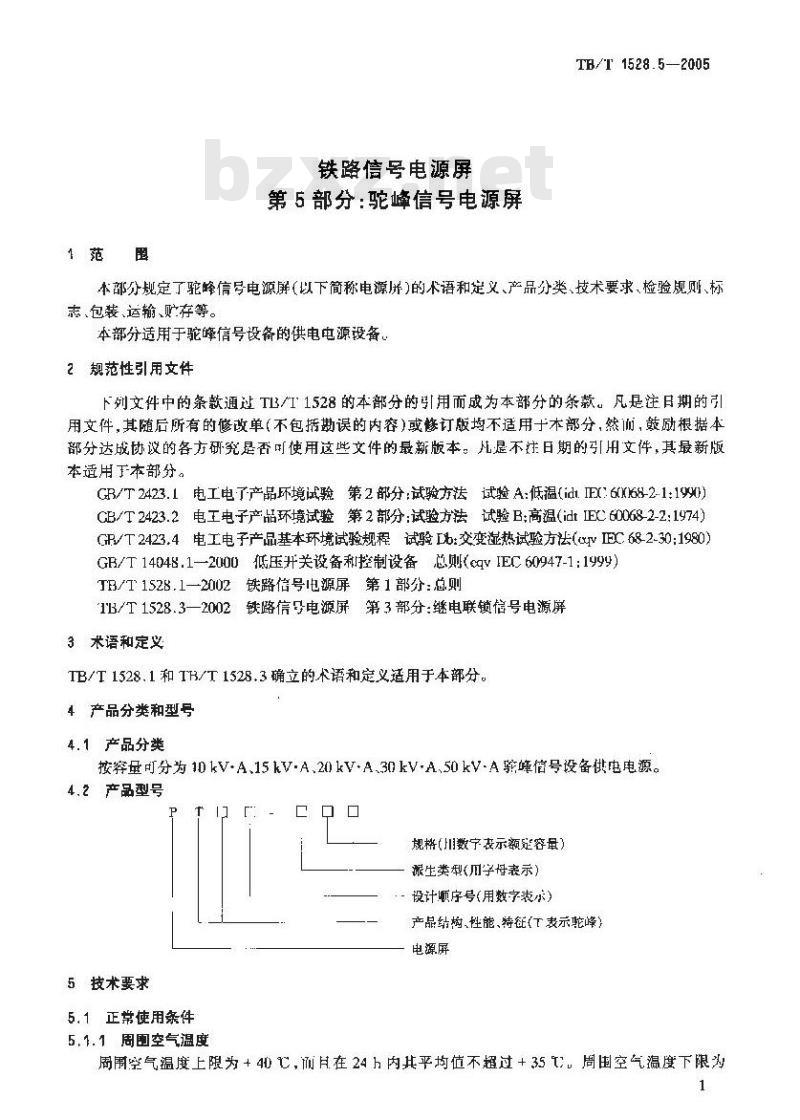

1范圈
铁路信号电源屏
第5部分：驼峰信号电源屏
TB/T1528.5—2005
本部分规定了驼峰信号电源屏(以下简称电源屏)的术语和定义、产品分类、技术要求、检验舰则、标志、包装运输、贮存等。
本部分适用于驼峰信号设备的供电电源设备。2规范性引用文件
下列文件中的条款通过TL/I1528的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包勘误的内容）或修订版均不适用于部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡不注日期的引用文件，其最新版本适用于本部分。
GR/T2423.1电工电了产品境试验第2部分：试验方法试验A：低温（idi.IEX6(K68-2-1:1990)GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温（idtIEC60068-2-2:1974）GR/T2423.4电工电子产品基本环境试验规程试验Lb：交变湿热试验方法(αxrvIEC68-2-30:1980）GB/T14048.1—2000低压并关设备和控制设备总则（cqVIEC60947-1:1999）TB/T1528.1—2002铁路信号1电源屏第1部分：总则1B/T1528.3—2002铁路信号电源屏第3部分：继电联锁信号电源屏3术语和定义
TB/T1528.1和TB/T1528.3确立的术语和定义适用于本部分。4产品分类和型号
4.1产品分类
按容量可分为1DkV·A、15kV·A.20kV·A.30kV·A、50kV-A驼峰信号设备供电电源。4.2产品型号
5技术要求
5.1正常使用条件
5.1.1周围空气温度
规格(数宁表示额延容量)
派生类型（川字母表示）
-设计顺序号（用数字表示）
产品结构、性能、特征（T表示驼峰）电源屏
周围空气温度上限为+40，而月在24h内其平均值不超过+35T周围空气温度下限为1

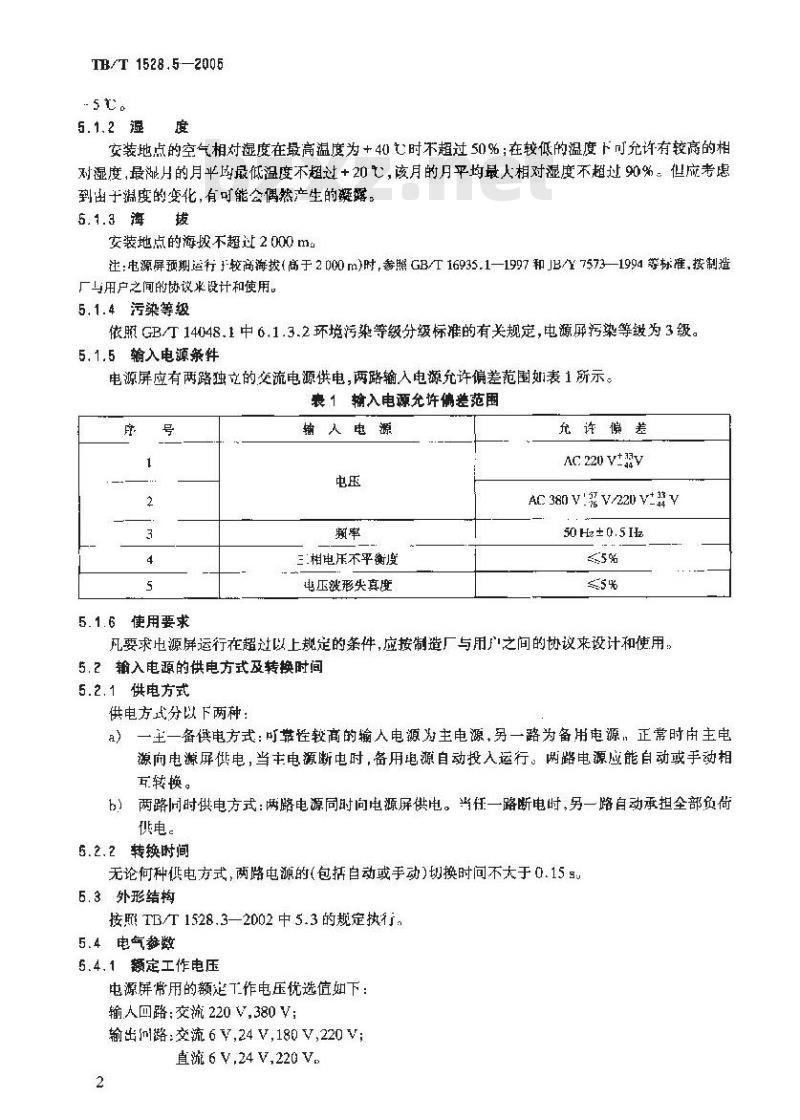

TB/T 1528.5—2006
-st。
安装地点的空气相对湿度在最高温度为+40七时不超过50%；在较低的温度下可允许有较高的相对湿度，最湿月的月平均最低温度不超过+20七，该月的月平均最人相对湿度不超过90%。但应考虑到由于温度的变化，有可能会偶然产生的凝露。5.1.3海拨
安装地点的海圾不超过2 000 ma注：电源屏预期运行\较高海拨（高于2000m)时，参照GB/T16935.1—1997和JB/7573—1994等标准，按制造厂与用户之间的协议求设计和使用，5.1.4污染等级
依照GB/14048.1中6.1.3.2环境污染等级分级标准的有关规定，电源屏污染等级为3级。5,1.5输入电源条件
电源屏应有两路独立的交流电源供电，两路输入电源允许偏差范围如表1所示。表 1输入电源允许偏差范围
5.1.6使用要求
输人电源
三相电压不平衡度
电压波形尖真度
允许偏差
AC220Vty
AC 380 V' V/220 V+ Y
50 Hz ± 0. 5 Iz
凡要求电源屏运行在超过以上规定的条件，应按制造厂与用广之间的协议来设计和使用，5.2输入电源的供电方式及转换时间5.2.1 供电方式
供电方式分以下两种：
a）一主一备供电方式：可靠性较高的输人电源为主电源，另一路为备用电源，正常时主电源向电源屏供电，当主电源断电时，备用电源自动投入运行。两路电源应能自动或手动相互转换。
b）两路同时供电方式：两路电源同时向电源屏供电。当任一路断电时，另一路自动承担全部负荷供电。
5.2.2转换时间
无论何种供电方式，两路电源的(包括自动或手动)切换时间不大于0.15s5.3外形结构
按照TB/T1528.3—2002中5.3的规定执行，5.4电气参数
6.4.1额定工作电压
电源屏常用的额楚作电压优选值如下：输人回路：交流220V380V：
输出叫路:交流 6 V,24 V,180 V,220 V;直流 6 V,24 V,220 V.
6.4.2 额定工作电流
电源屏常用的额定工作电流优选值如下：TB/T 1528.5--2005
1A,4 A,5 A,8 A, 10 A,12.5 A,16 A,20 A,25 A,30 A,40 A,50 A,63 A,80 A,100 A.比要求电源运行在超过以上规定的条件，应按制造厂与用户之间的协议来设计和使用。6.4.3额定工作制
正常情况下驼峰信号电源的额定工作制确定奶下）继电器电源、信子机点灯电源，轨道电路电源、道岔表示电源、表示灯电源、测长电源、雷达电源、动态继电器电源、摘钩显示电源、计算机系统电源、计算机采集电源、稳压备用电源、不稳备用电源等为不问断工作制。
b）电动转辙机电源、电空转辙机电源、减速器控制电源等为短时工作制：）闪光灯电源等为周期工作制。5.4.4效率及功率因数
电源屏制造厂应给出产品的效率及功率因数,满足以下要求：a厂电源屏的整机效率不小于即%。b）电源屏的功率因数不小于0.8。5.4.5输出电源额定电压及额定电流5.4.5.1根据驼峰信号设备的差异，电源屏的电源种类、输出回路数及容景允许有不同的组合，但其输山总容量应在4.1中选取。
5.4.5.2输出心源的额定也1压（允许波动范围)及额定电流推荐值如下：其中允许波动电压范围是指当输入电压作5.1.5规定范围内，各回路负载在30%～100%时，输出电压的变化值。5.4.6.2.120kV-A以下容过驼峰信号电源输出额定电压及额定电流如表2所示。表 220 kV-A以下容量驼峰信号电源输出额定电压及额定电流序号
电动转橄机电源
白流继电器电源
中控阀中源
「计算机来渠电源
信点灯饨源
轨道电路电源
道岔表示电源
表示灯电源
闪光灯电源
动态继电据电源
场联系电频
雷达电源
雷达自检电源
IX 220 VV
DC 24 V+ v
DC:24 Vto V
DC 24 V+ V
AC 220 V± 15 V
AC 220 Via V
AC 220 V+7 V或 IC24 V+ 3 V
DC24V±3V或IX6V±1 V
[X:24 V+3V或ECh V±1 V
AC 220 V= 10 V.AC 24 V*# V 或 IXC 24 V+ VAC 220 V± IOV 或 DC 24 ± 3 V(24 V --28 V 可调)AC 220 V ! 10 V
LC 24 V+ 3 V
15 A--30 A
电源所廊
心动型电空型
TB/T 1628.6-—2006
减速器控制电源
测长电源
熔丝报警
摘钠显示系统电源
计算机系统电源
应急备用电源
稳压备川电源
不稳压备用电源
后备电源
后备电源
裹2(续）
AC220V10V或DC24V±3V
AC220V（波动范菌随输人变化）Ar: 220 V ± 10 V 或 IC 24 V± 3 VAC220V+10V
AC 220 V±10 V
AC 220 V + 10 V
AC220V±10V
AC220 V(波动范明随输人变化)
EX 24 V
DC 220 V
注：对于有浮充供电源要求的輪出回路，可根据用户需求提供。秘加大功率电动转辙机时取该数值。电流
1A或5Ａ
20 A,2 s
20 A 或 30 A*,2 8
20kV·A及以上容量驼峰信号电源输出额定电压及额定电流如表3所示。5.4.5.2.2
20kV·A疫以上寄量轮峰倍号电源输出额定电压及额定电流序号
电动转鞭机电源
直流继电器电源
电控阀电源
计算机来集电源
信号点灯电源
轨道电路电潮
道岔表示电源
丧示灯电源
闪光灯电源
动态继电器电源
场间联系电源
需达电源
雷达自检电源
减速器控制电额
DC: 22非 V V
IC 24 v+ v
1C 24 V y
DC 24 V v
AC 220 V±15 V
AC: 220 V+0 V
AC 220 V- V 或 DC24 V : 3 V
IX 24 V1 3 V或EC 6 V+1 V
X24 V±3V 或 IC6 V+1 V
AC 220 Vt 10 V,AC 24 v 或 : 24 v: vAC220 V±10V或IX:24 V±3 V(24 V~28 V调)AC 220 V+ 10 V
DC 24 V±3 V
AC 22U V+ 10 V 或 DC 24 V+ 3 V电流wwW.bzxz.Net
电源所局
电动型 电空型
电源所属
电动型
15A--50A
10 A×2
电空型
测长电源
丝报警电源
摘钩显小系统电源
计算机系统电源
应急用电源
稳压备止电源
不稳压备用电源
后备电源
后备电源
表3(续）
AC220V被动范围随输人建化）
AC 220 V ± 10 V或 DC 24 V± 3 VAC 220 V+ 1U V
AC220V±10V
AC220V+10V
AC: 22 V± V
AC220V波动范围随输人变化）
FC 24 V
DC 220 V
注：对于有浮充供电源妄求的输出回路，叫根据用户带求提供。，用人功率电动转缴机时取该数伯，5.4.5.3电源种类、容量及输山回路数可根裙用户要求相应调整。5.4.6交流稳压设备
TB/T1528.5—2005
14或5A
20 A,2 5
20 A 或 30 A,2 3
电源所旗
电动型
电空型
5.4.6.1准输人电压波动范用内，负载在载至满载变化时，交流调压(稳压)设备的稳压精度绝对值不大十3%，并成有相应的过载能力5.4.6.2当交流稳压设备发生故障时，应能断并该设备输人电源，由外电网直接供电，实现断电维修。5.4.6.3当采用感应调压器作为调压设备时，成按照TB/T1528.32002中5.4.6.3的规定执行5.5感浮供电及隔离供电
电源屏的悬浮供电及隔离供电的方式应按TB/T1528.1—2002中5.5的规定执行。5.6闪光电源
电源屏的输出闪光电源，其通断比约为1:1.闪光频率采用90次/min--120次/min转机备用电源
直流转辙机电源应设置专用后备电源，当输入电源停电时，后备电源自动投人运行并能提供20人或引A（使用大功电动转辙机时取该数值）的电流，输出电压下降至后备电源允许的电压下限值时的持续时间为2≤.以保证正在转动的道岔转换到底。5.B三相电源供电要求
电源屏供给各种负荷的容量应合理分配，当输人为三相交流电源时，各相的负荷成力求平衡。5.9不间断供电
电源屏的不问断供电底按IL/T1528,1—2002中5.8的规定执行,，5.10防止触电的保护
电源屏的防山触电保护功能应按TB/T1.528.1--2002中5.9的规定执行5.11过流、短路保护
电源屏的过流，短路保护功能应按TB/T1528.1—2002中5.10的规定执行，5.12需电防护
中源屏雷电防护应按TB/T1528.1—2(H02中5.11的规定执行。5.13保护接地
电源屏的保护接地应按TB/T1528.1—2002中5.12的规定执行。TB/T 1528.5—2005
5.14温升
电源屏的温升成按TB/T1528.1—2002中5.13的规定执行，6.15介电性能
5.15.1绝缘电阻
电源屏的绝缘电阻应按TB/T1528.1-2002中5.14.1的规楚执行6.16.2 冲击耐压
电源屏额定冲击耐受电压按TB/11528.1—2002中5.14.2的规定执行，6.15,3工频耐压
电源屏额定.T频耐受电压按TB/T1528.1—2002中5.14.3的规定执行5.16电气间和爬电距离
电源屏内也器元件的电气间隙和爬电距离应按TB/T1528.1—2002中5.15的规定执行：5.17噪声
电源研的整机噪声应按TB/T1528.1—2002中5.16的规定执行。5.18 高温试验
按照GB/T2423.2中的试验Bd进行，在极限温度+40T坏境条件下，额定输人电压，各输出回路接额定负载，试验16h，恢复至案温试验后，外观无损伤，技术指标应符合5.4.5，5.4.6、5.6 的规定、
6.19低温试验
按照GB/T2423.1中的试验Ad进行，在极限温度-5C环境条件下，额定输入电压，各输出回路按额定负载，试验16h，恢复至室温。试验后.外观无损伤，技术指标减符合5.4.5、5.4.6、5.6的规定。5.20交变湿热试验
按照CB/T2423.4中的试验Db进行试验，严酷等级：试验温度+40，周期6天。额定输人电压，各输出向路接额定负载。试验后，外观无损伤，技术指标应符合5.4.5、5.4.6.5.6.5.15.1、5.15.3的规定。
5.21元器件及安装
电源屏的元器件及安装按照TB/T1528.1—2002中5.17的规定执行。5.22绝缘导线和母线
电源屏的绝缘导线和母线按照TB/T1528.1—2002中5.18的规定执行，5.23配线及压接要求
电源屏的配线及压接要求按照TB/T1528.3—2002中5.21的规定执行。6.24指示灯、指示仪表、报警
电源屏的指示灯、指示仪表、报警按照TB/T1528.1一2002中5.20的规定执行：5.25智能化监测
电源屏智能化监测应按TR1528.1—2002中5.21规定执行。5.26电磁兼容性
电源屏电磁兼容性应按TB1528.1—2002中5.22规定执行。5.27安全防火
电源册安全防火应按TB/T1528.1—2002中5.23规定执行。6.28寿命与可靠性
电源屏寿命与可靠性应按IB/I1528，1~-2002中5.24规定执行，5.29余及维护
电源屏的充余及维护诚按TB/T1528.1一2002中5.25的规定热行。6
6检验规则
6.1试验分类
6.1.1型式试验
TB/T1528.5--2005
型式试验是新产品研制投产前或产品转厂生产前而在样品试制完成后所必须进行的试制定型试验。除非另有定，通常型式试验仅需进行一次，但在正式生产后,因设计、结构、材料或下艺的变更可能影响产品性能时，则成重新进行有关项山的试验，型式试验项日如表4所示。表4型式、定期、出厂试验项目
外观检查
试验目
效率及功率因数
输出电压波动范围
稳压设备的稳压精度
转换时间
闪光频率
转辙机备用电源
间断供电
防止触电保扩
过流、短路保护
保护接地连续性
绝缘电斑
冲击耐压
L频耐压
电气间欧和爬电距离
耐高温
碱低摄
交变湿热
元器件安装及标志
配线及压接工艺
指尔灯、仪表皮报客
智能化监测
电磁兼容性
安全防火
寿命与可靠性
允余及维护
运翰与贮存
条款号
注：表示为必做项目；表示为可逃项目，只对智能化电源屏进行6.1.2定期试验
型式试验
定期试验
出厂试验
电源屏的定期试验期限定为6年：质量监督部门的质量抽检试验报行在规定的年限内可作为定期7
TB/T1528.5—2005
试验该试验项日的有效报告。通常每项（或每组顺序）试验试品数基不少于2台，定期实验的试验项月如表4 所示。
6.1.3出厂试验
出厂试验是捡查电源屏的元件、材料、加工制造.上的缺陷其测试其常规功能、性能，源房出厂前应对逐台产品进行检查和试验，出厂试验项H如表4所示。6.2试验规则
6.2.1型式试验的试验规则
用作型式试验的电源屏应是结构、制造、材料等符含设计要求的正式试制样品：型式试验的所有试验项！都能通过，才能认为该电源屏的型式试验合格：6.2.2定期试验的试验规则
用作定期试验的电源屏应从出！检验合格的成批产品中任意抽取，所有规定的试验项目都能通过才能认为该电源屏的定期试验合格。若试验巾出现不合格项，允许对该项日按原抽样数量加倍进行复试，复试中加倍数量全部合格仍叫认为定期试验合格，如仍不合格，则认为定期试验不合格。6.2.3出厂试验的试验规则
出！试验项日减在出」前逐台进行：7标志，包装、运输、贮存
7.1标志
电源屏的标志质按TB/T1528.1一2002中7.1的规定执行。7.2随机资料及附件
电源屏的随机资料及附件成按TB/T1528.1—2002中7.2的规定执行。7.3包装
电源屏的包装应按TB/11528,1—2002中7.3的规定执行，7.4 运输与贮存
电源屏的运输与贮存成按TB/T1528.1一2002中7.4的规定执行8
崧考文献
TB/T1528.5-2005
GB/T16935.1—1997低压系统内投备的绝缘配合第一部分：原理,要求和试验(idt [EC664-1:1992)IB/17573—1994高原环境条件下电1产品逼用技术条件9
