【其他行业标准】 岩土锚杆(索)技术规程(附条文说明)

CECS22-2005 岩土锚杆(素)技术规程ECS
CECS 22 :2005
中国工程建设标准化协会标准

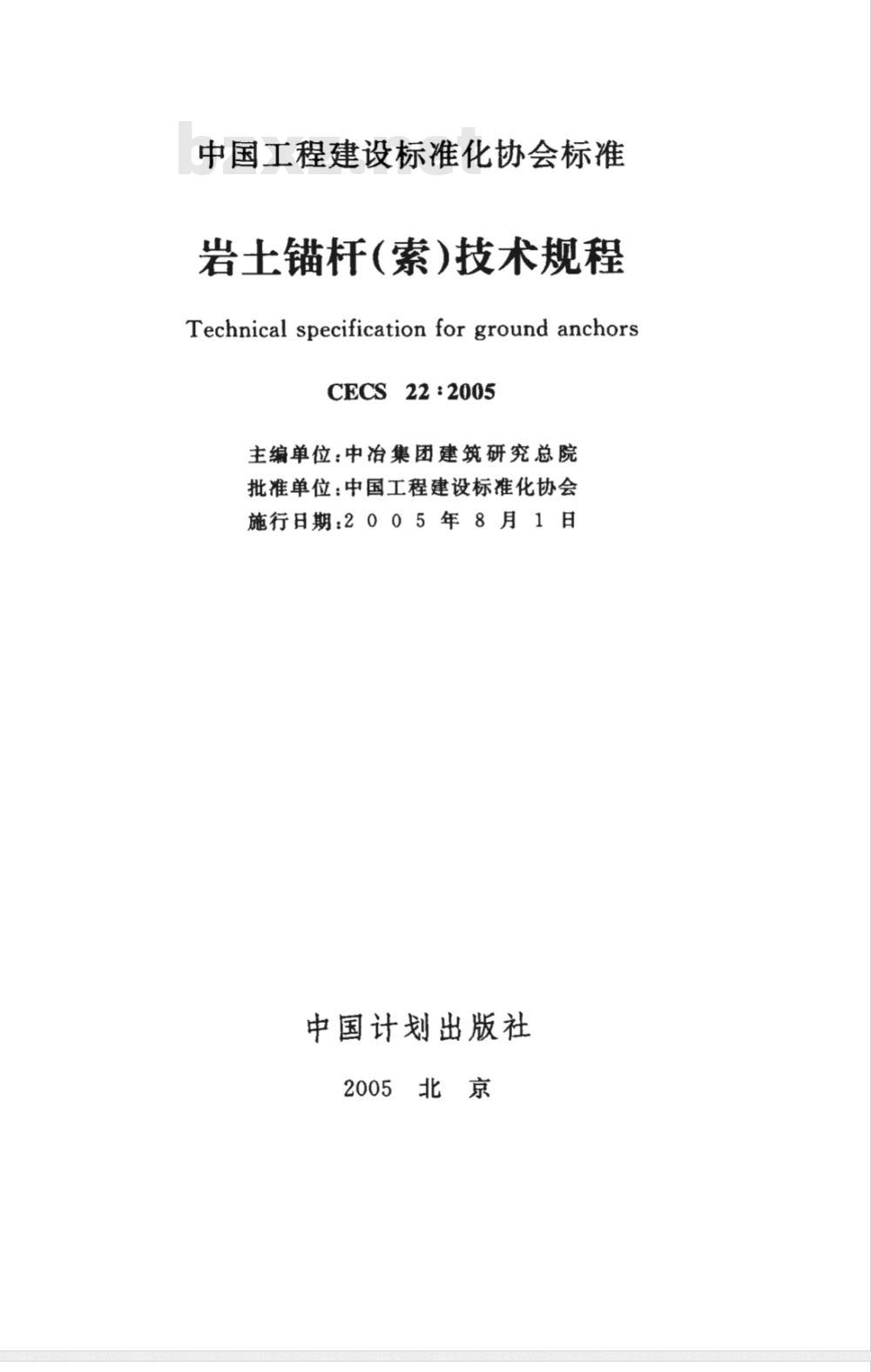

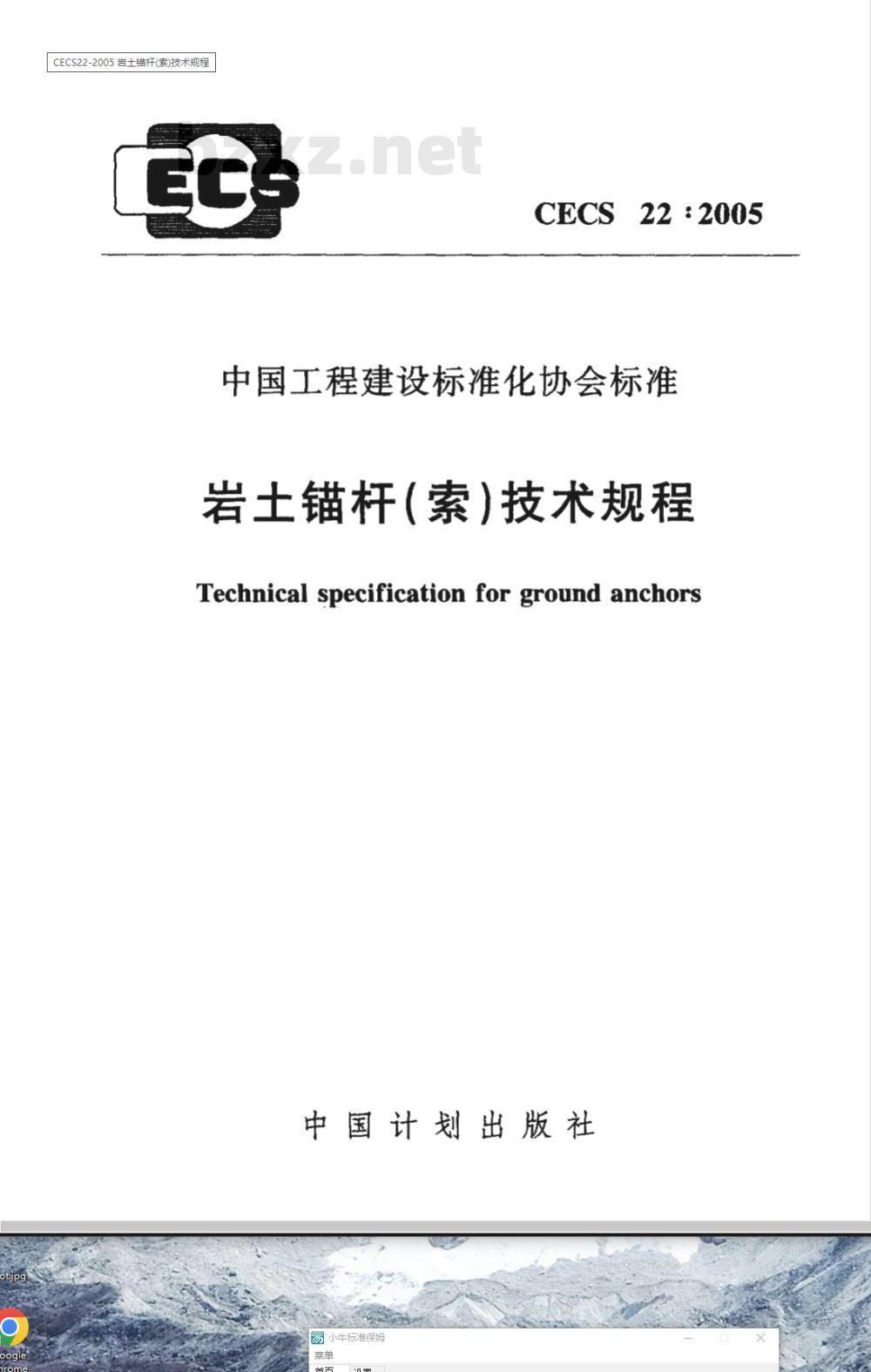

岩土锚杆（索)技术规程
Technical specification for ground anchors中国计划出版社
中国工程建设标准化协会标准
岩土锚杆(索)技术规程
Technical specification for ground anchorsCECS 22:2005
主编单位：中治集团建筑研究总院批准单位：中国工程建设标准化协会施行日期:2005年8月1日
中国计划出版社
2005北京
中国工程建设标准化协会标准
岩土锚杆（索）技术规程
CECS 22 :2005
中治集团建筑研究总院主编

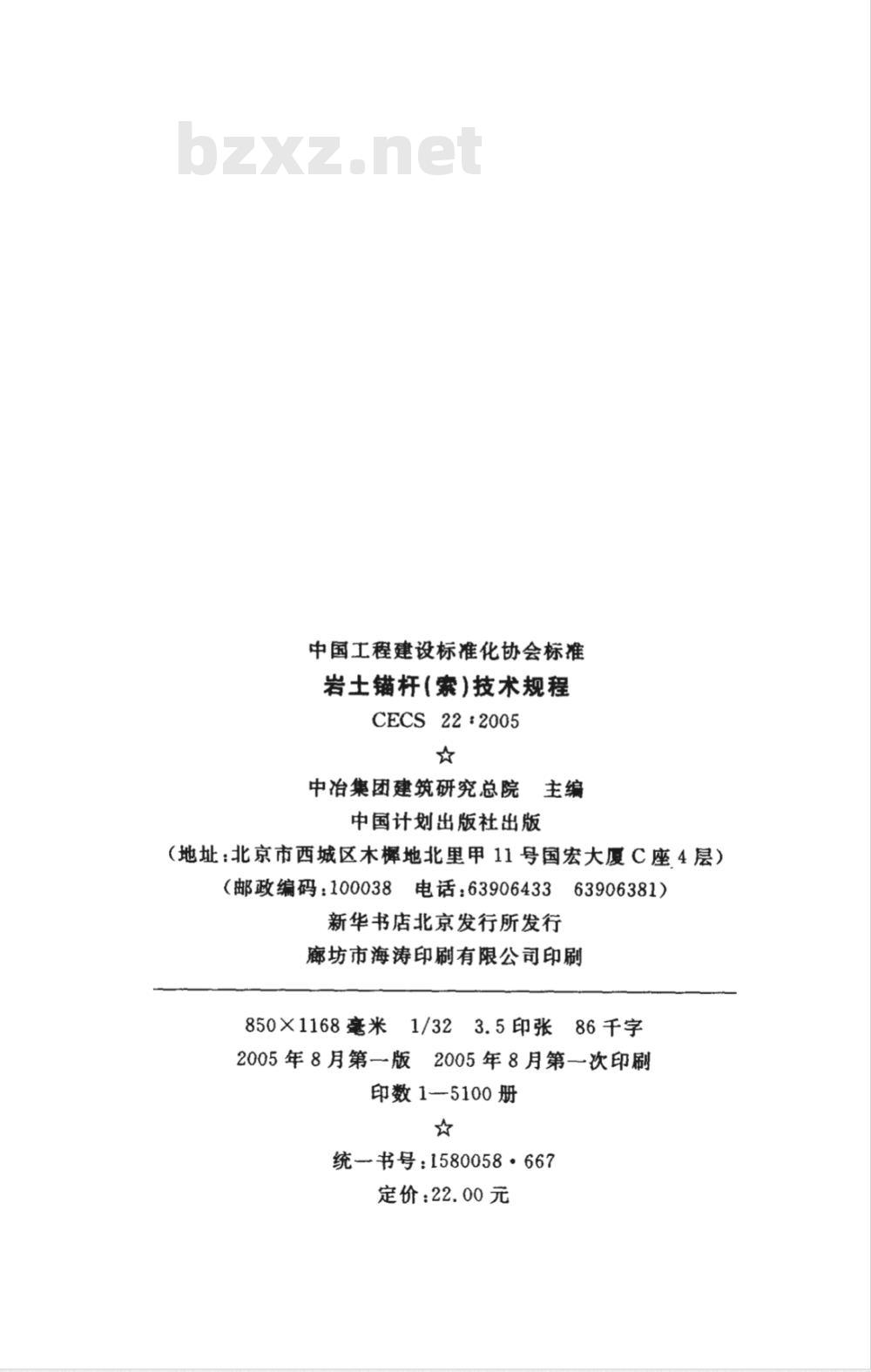

中国计划出版社出版
（地址：北京市西城区木地北里甲11号国宏大厦C座4层）（邮政编码：100038
3电话：6390643363906381）
新华书店北京发行所发行
廊坊市海涛印刷有限公司印刷
850×1168毫米1/323.5印张
86千字
2005年8月第一版2005年8月第一次印刷印数1—5100册
统一书号：1580058·667
定价：22.00元

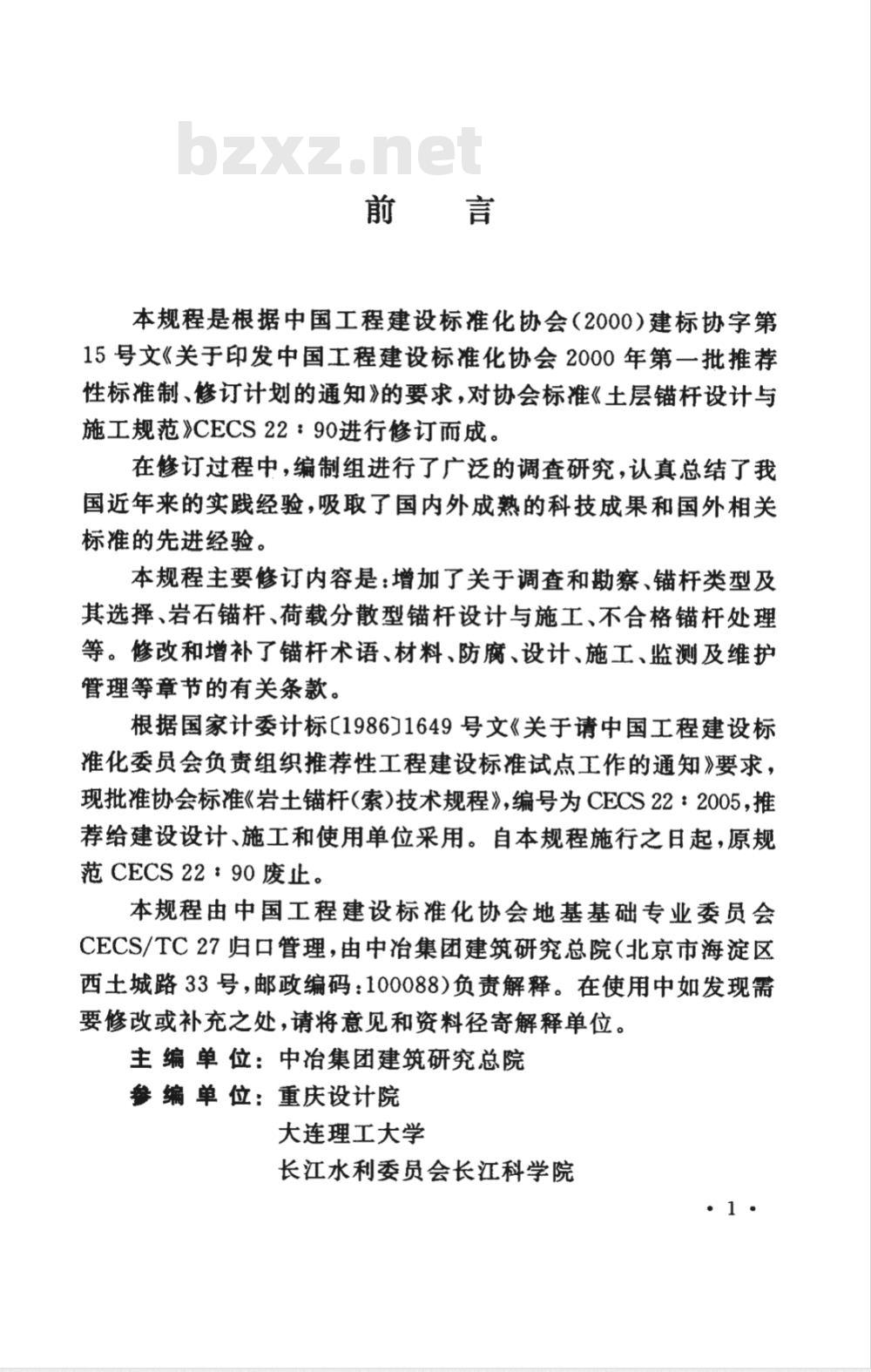

本规程是根据中国工程建设标准化协会（2000）建标协字第15号文《关于印发中国工程建设标准化协会2000 年第一批推荐性标准制、修订计划的通知》的要求，对协会标准《土层锚杆设计与施工规范》CECS22：90进行修订而成。在修订过程中，编制组进行了广泛的调查研究，认真总结了我国近年来的实践经验，吸取了国内外成熟的科技成果和国外相关标准的先进经验。
本规程主要修订内容是：增加了关于调查和勘察、锚杆类型及其选择、岩石锚杆、荷载分散型锚杆设计与施工、不合格锚杆处理等。修改和增补了锚杆术语、材料、防腐、设计、施工、监测及维护管理等章节的有关条款。
根据国家计委计标［1986]1649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》要求，现批准协会标准《岩土锚杆（索）技术规程》，编号为CECS22：2005，推荐给建设设计、施工和使用单位采用。自本规程施行之日起，原规范CECS 22：90废止。
本规程由中国工程建设标准化协会地基基础专业委员会CECS/TC 27 归口管理，由中冶集团建筑研究总院(北京市海淀区西土城路33号，邮政编码：100088)负责解释。在使用中如发现需要修改或补充之处，请将意见和资料径寄解释单位。主编单位：中冶集团建筑研究总院参编单位：重庆设计院
大连理工大学
长江水利委员会长江科学院
中国地质科学院探矿工艺研究所中冶地建设工程集团有限责任公司杭州图强工程材料有限公司

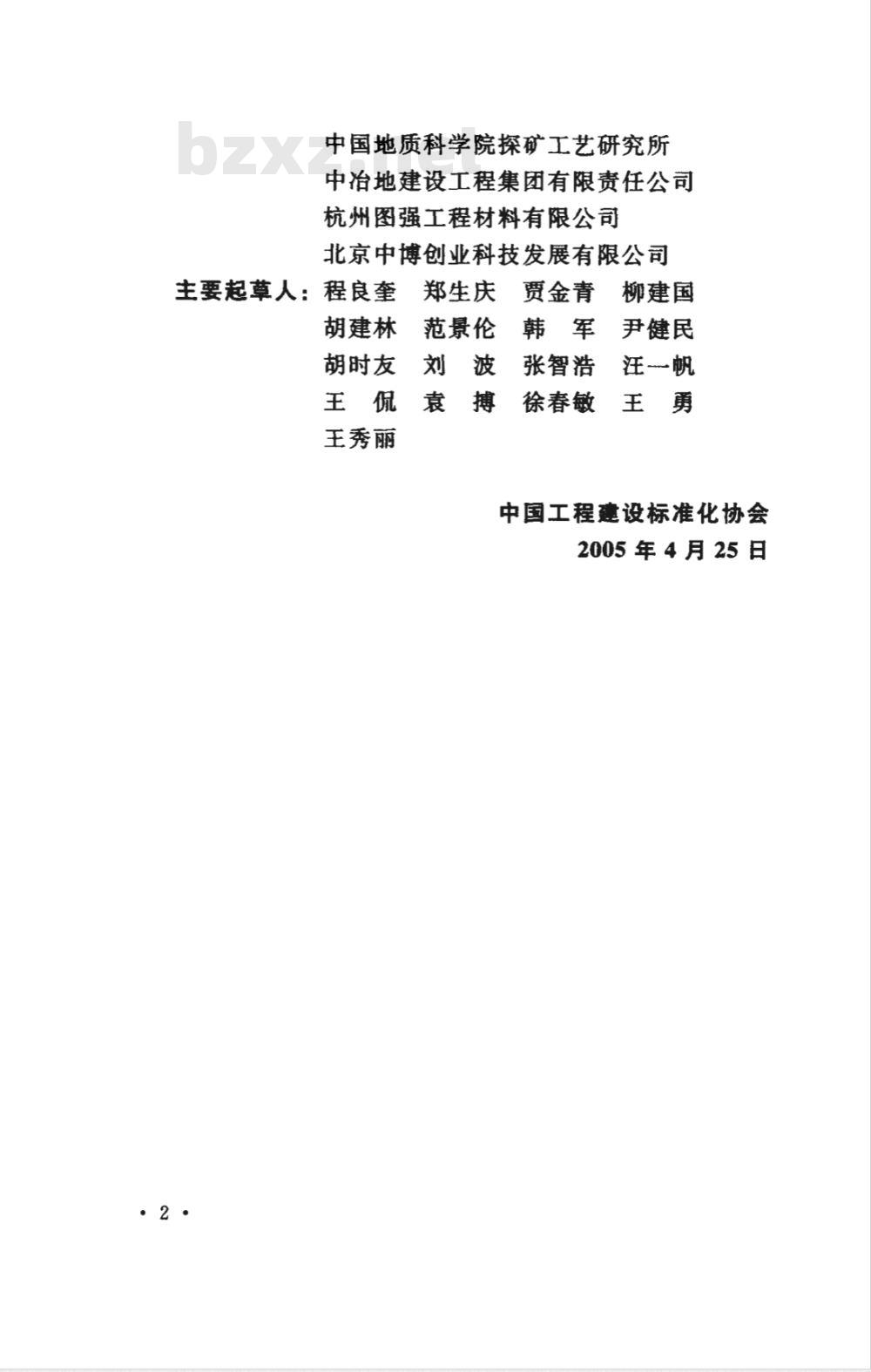

北京中博创业科技发展有限公司主要起草人：程良奎郑生庆贾金青柳建国胡建林范景伦韩军尹健民
胡时友 刘 波 张智浩 汪帆王侃袁搏徐春敏王勇
王秀丽
中国工程建设标准化协会
2005年4月25日
2　术语、符号　
2.1术语Www.bzxZ.net
2.2符号
调查和勘察
一般规定
专项技术研究·
锚杆类型及其选择
注浆型和机械型预应力锚杆
拉力型和压力型预应力锚杆
荷载分散型锚杆
全长粘结型锚杆
可拆芯式锚杆
树脂卷和快硬水泥卷锚杆
中空注浆锚杆
摩擦型锚杆
锚杆选型
一般规定
杆体材料
水泥系注浆材料
合成树脂系注浆材料
承载体
（2）
（6）
（6）
（９9）
(10）
(10）
(10）
（11)
（14）
锚头材料
防腐材料
其他材料
般规定
防护等级和要求
锚固段防腐保护
自由段防腐保护
锚头防腐保护
一般规定
锚杆设置
锚杆的安全系数
杆体和锚固体截面
锚固段长度
自由段长度
注浆体
传力结构
初始预应力
锚固结构稳定性
一般规定
杆件制作、存储及安放
张拉和锁定
施工检查
一般规定
.....................
(19）
（19）
（20）
(20）
（22）
（25）
(26）
(27）
(27）
（30）
（32)
（33）
（33）
基本试验
螨变试验
验收试验
监测和维护管理
一般规定
监测项目
预应力锚杆拉力长期监测
锚杆腐蚀检查分析
监测信息反馈和处理…
工程质量检验及验收
附录 A
附录 B
附录C
附录 D
附录E
附录 F
附录G
附录H
一般规定
质量检验
不合格锚杆处理
锚杆结构构造
中空注浆锚杆结构参数和力学性能锚杆类型及其选择
锚杆杆体材料力学性能
锚杆基本试验曲线
锚杆验收试验曲线
锚杆蠕变试验曲线
锚杆施工记录
本规程用词说明
附：条文说明
(37）
(38）
（38）
（40）
（41）
(42）
（47）
（52）
（53）
(54）
1总则
1.0.1为使岩土锚杆(索)(以下简称锚杆)的设计、施工符合安全适用、技术先进、经济合理、确保质量和保护环境的要求，制定本规程。
1.0.2本规程适用于岩土工程中锚杆的设计、施工、试验及验收。1.0.3岩土锚杆工程应做好调查研究和岩土工程勘察工作，采用理论计算、工程类比和监控量测相结合的设计方法，合理发挥岩土体的固有强度和自承能力。
1.0.4岩土锚杆的设计施工除应遵循本规程外，尚应符合国家现行有关标准的要求。
2术语、符号
2.1 术语
2.1.1锚杆anchor,anchorage
将拉力传递到稳定的岩层或土体的锚固体系。它通常包括杆体（由钢绞线、钢筋、特制钢管等筋材组成）、注浆体、锚具、套管和可能使用的连接器。当采用钢绞线或高强钢丝束作杆体材料时，可称锚索。
2.1.2锚杆杆体anchortendon
由筋材、防腐保护体以及隔离架和对中支架等组成的整套锚杆组装杆件。
2.1.3锚固段anchorfixedlength通过注浆体或机械装置将拉力传递到周围岩层或土体的杆体部分。
2.1.4自由段anchor free length利用弹性伸长将拉力传递给锚固体的杆体部分。2.1.5锚头anchor head
将预应力由杆体传递到地层面或支撑结构表面的锚杆外露端。
2.1.6套管polyrohylenesheath
预应力筋材的保护外套。用以充分发挥锚杆自由段的功能，并提供防腐保护。
2.1.7过渡管trumpet
在锚具到自由段的过渡区段中起防腐保护作用的管子。2.1. 8 --次注浆first fill grouting为形成锚杆的锚固段而进行的注浆。注浆料有水泥系及合成2·
树脂系两种。
2. 1.9二次充填注浆post fill grouting在锚固段形成并张拉锁定后，向杆体与钻孔之间的空隙内进行的注浆。
2. 1. 10 二次高压注浆 post high pressure grouting为提高锚杆承载力，对锚固段注浆体周边地层进行的高压剪裂注浆。
2. 1. 11固结注浆consolidated grouting为减小钻孔周围岩体的渗透性或改善地层力学性能，向钻孔内灌注的水泥浆液。
2.1.12永久性锚杆permanent anchon设计使用期超过24个月的锚杆。2.1.13临时性锚杆temporary anchon设计使用期不超过24个月的锚杆。2.1.14预应力锚杆prestressed ancho1借助杆体自由段的弹性伸长施加预应力的锚杆。2.1.15非预应力锚杆non-prestressed anchor不施加预应力的锚杆。
2.1.16拉力型锚杆tensionedgrout anchor锚杆受力时，锚固段注浆体处于受拉状态的锚杆。2.1.17压力型锚杆pressuredgroutanchor锚杆受力时，锚固段注浆体处于受压状态的锚杆。2.1.18荷载分散型锚杆load-dispersive anchor在一个钻孔中，由几个单元锚杆组成的复合锚固体系。它能将锚杆力分散作用于锚杆总锚固段的不同部位（即各单元锚杆的锚固段）上。也称单孔复合锚杆。2.1.19可拆式锚杆removable anchor在达到锚杆的设计使用期后可拆除杆体的锚杆。一般为无粘结钢绞线构成的压力型或压力分散型锚杆。3·
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
