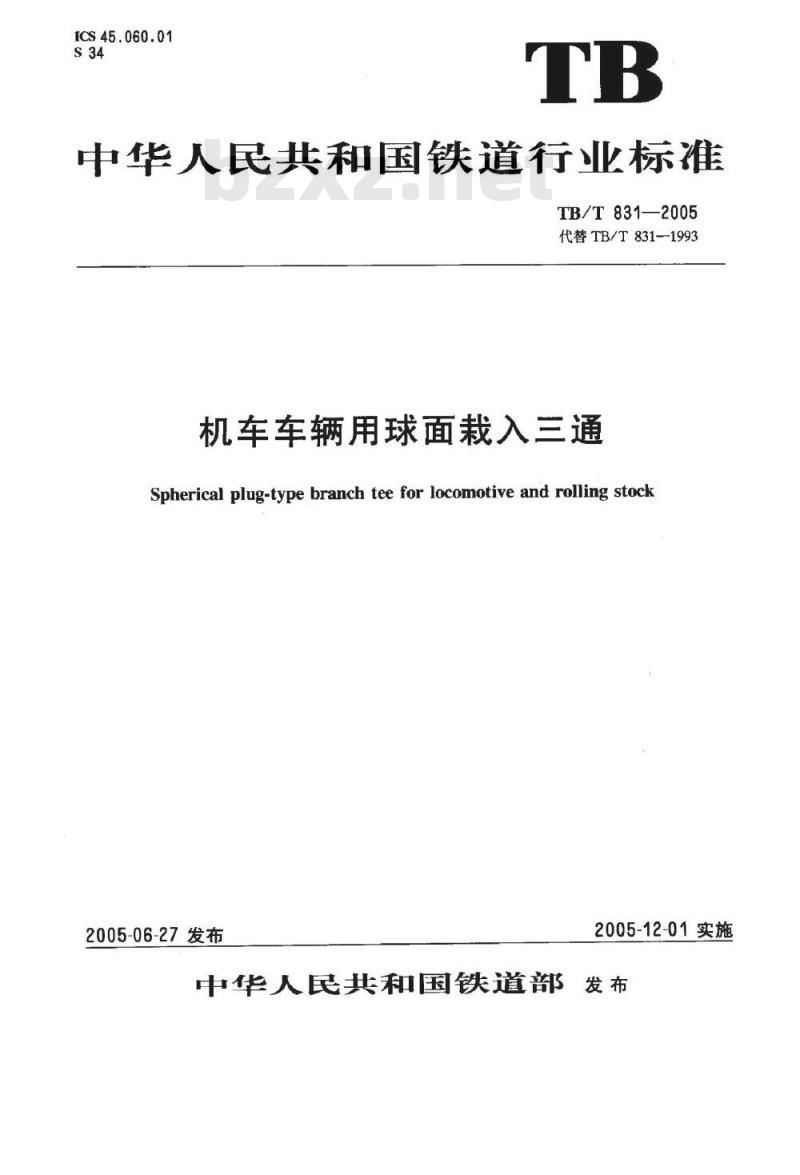

机车车辆用球面栽入三通
Spherical plug-type branch tee for locomotive and rolling stock2005-06-27发布
2005-12-01实施
中华人民共和国铁道部发布
规范性引用文件
型式尺寸及技术要求
三通体
TB/T831--2005
........
TB/T831—2005

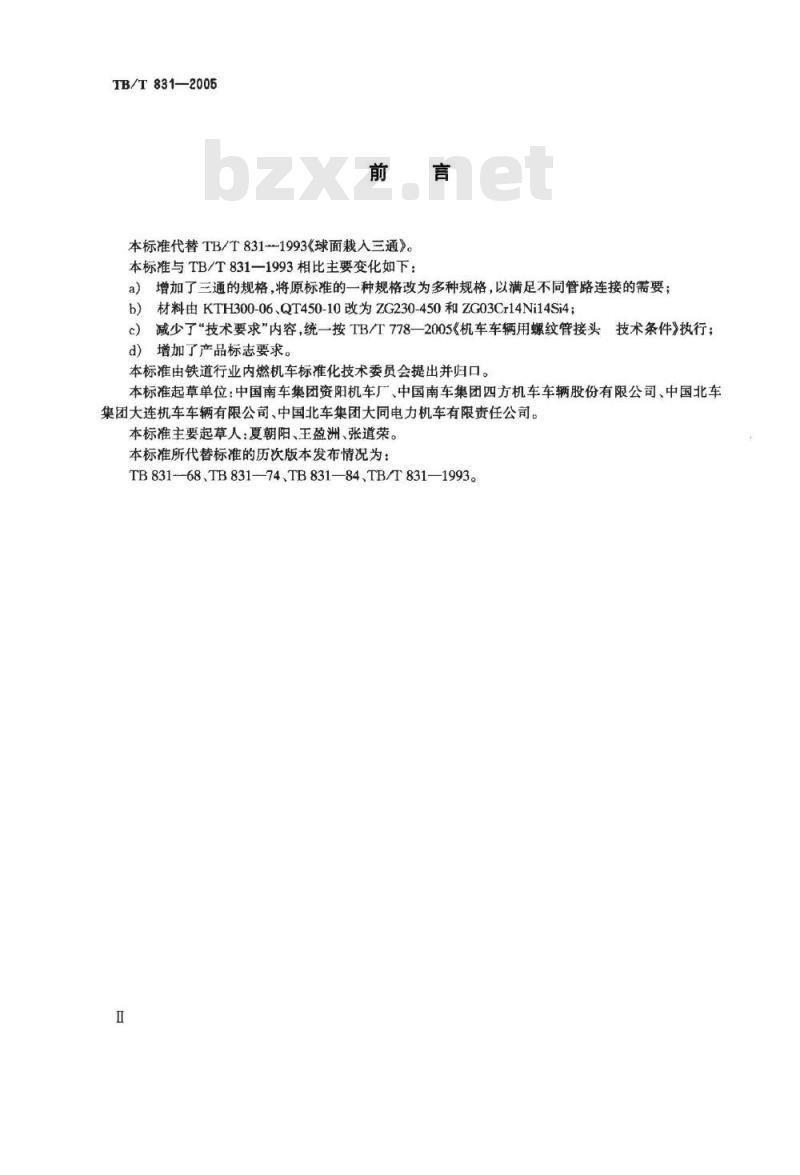

本标准代替TB/T831-1993《球面栽人三通》。本标准与TB/T831—1993相比主要变化如下：增加了三通的规格，将原标准的一种规格改为多种规格，以满足不同管路连接的需要；a
材料由KTH300-06、QT450-10改为ZG230-450和ZG03Cr14Ni14Si4；减少了“技术要求\内容，统一按TB/T778一2005《机车车辆用螺纹管接头增加了产品标志要求。
本标准由铁道行业内燃机车标准化技术委员会提出并归口。技术条件》执行；
本标准起草单位：中国南车集团资阳机车厂、中国南车集团四方机车车辆股份有限公司、中国北车集团大连机车车辆有限公司、中国北车集团大同电力机车有限责任公司。本标准主要起草人：夏朝阳、王盈洲、张道荣。本标准所代替标准的历次版本发布情况为：TB831-68、TB831—74、TB831—84、TB/T831—1993。1范围

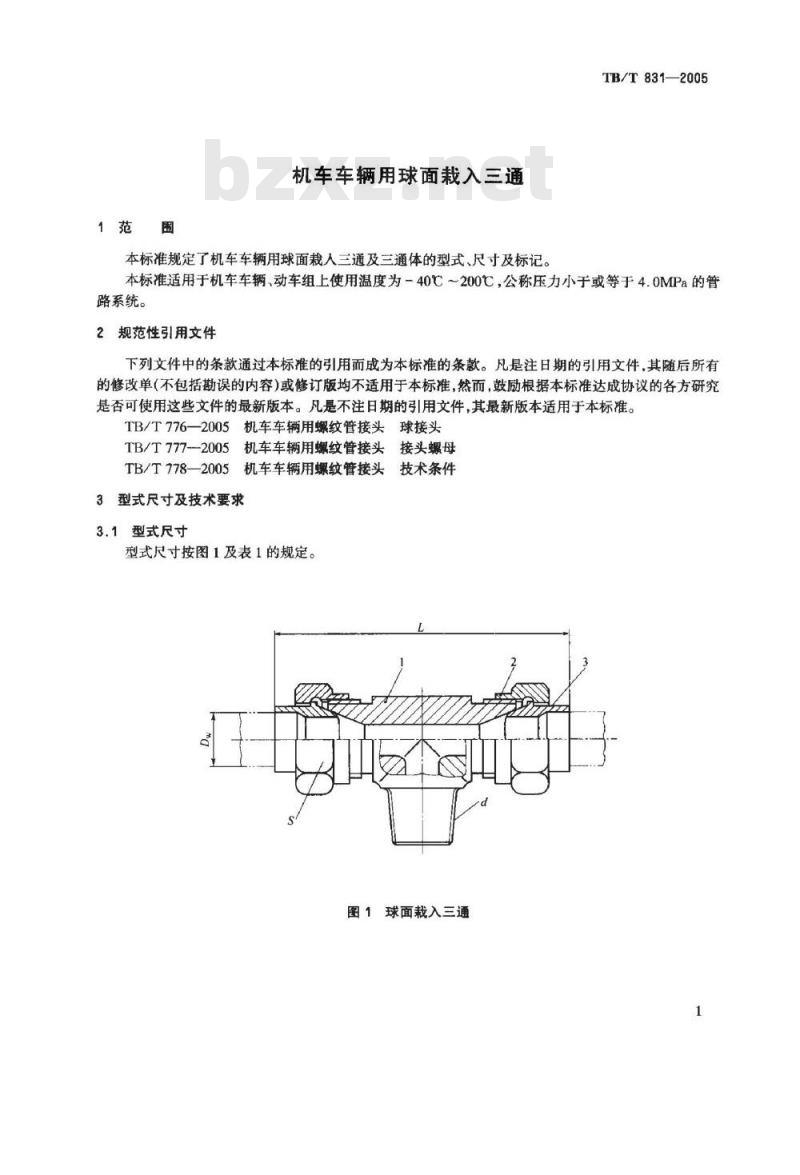

机车车辆用球面栽入三通
本标准规定了机车车辆用球面裁人三通及三通体的型式、尺寸及标记。TB/T831—2005
本标准适用于机车车辆、动车组上使用温度为－40℃～200℃，公称压力小于或等于4.0MPa的管路系统。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。TB/T776—2005机车车辆用螺纹管接头球接头TB/T777--2005机车车辆用螺纹管接头接头螺母TB/T778—2005机车车辆用螺纹管接头技术条件3型式尺寸及技术要求
3.1型式尺寸
型式尺寸按图1及表1的规定。
图1球面栽入三通
TB/T831—-2005
管外径Dw
3.2技术要求

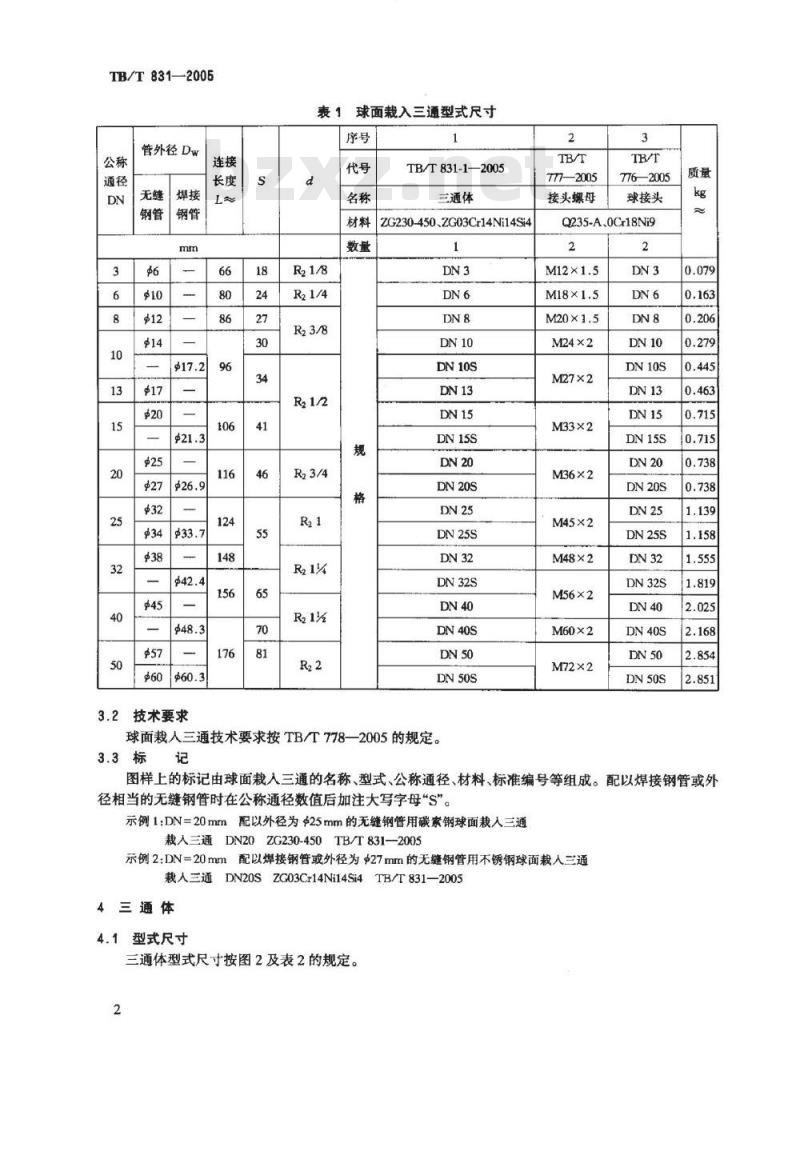

表1球面栽入三通型式尺寸
TB/T831-1—2005
三通体
ZG230-450、ZG03Cr14Ni14Si4
球面裁人三通技术要求按TB/T778—2005的规定。3.3标记
Tm-2005
接头螺母
776—2005
球接头
Q235-A.0Cr18Ni9
M24×2
M27×2
M33×2
M36×2
M45×2
M48×2
M56×2
M60×2
M72×2
图样上的标记由球面栽入三通的名称、型式、公称通径、材料、标准编号等组成。配以焊接钢管或外径相当的无缝钢管时在公称通径数值后加注大写字母“S\。示例1:DN=20mm配以外径为25mm的无缝钢管用碳索钢球面裁人三通裁人三通DN20ZG230-450
TB/T831-2005
示例2:DN=20mm配以焊接钢管或外径为27mm的无缝钢管用不锈钢球面栽人三通裁人三通DN20SZG03Cr14Ni14Si4TB/T831—20054三通体
4.1型式尺寸
三通体型式尺寸按图2及表2的规定。2
营外径
无缝焊接
打印标志处
图2三通体
M27×2
MB3×2
M36×2
M45×2
M48×2
M56×2
M60×2
M72×2
三通体型式尺寸
$382845
$47936
$74965
TB/T831-2005
单位为毫米
TB/T831—2005
技术要求
4.2.1当D小于12mm时，允许采用机械加工方式加工。4.2.2示注明的铸造圆角为R2～R5。4.2.3其余技术要求按TB/T778—2005的规定。4.3标
图样上的标记由三通体的名称、型式、公称通径、材料、标准编号等组成。配以焊接钢管或外径相当的无缝钢管时在公称通径数值后加注大写字母“S\。示例1:DN=20mm配以外径为25mm的无缝钢管用碳素钢三通体三通体DN202G230-450TB/T831-1-2005示例2:DN=20mm配以焊接钢管或外径为Φ27mm的无缝钢管用不锈钢三通体TB/T831-1-2005
三通体DN20SZG03Cr14Ni14Si4
零件外表面应有清晰持久的标志。标志内容由公称通径和制造厂标记两部分组成。标志位置按图2的规定，采用3号字或5号字。
华人民共和
铁道行业标准
机车车辆用球面栽入三通
Spherical plug-type branch tee for locomotive and rolling stockTB/T831-2005
中国铁道出版社出版、发行
（100054，北京市宣武区右安门西街8号）读者服务部电话：市电（010)51873174，路电（021)73174北京市兴顺印刷厂印刷
版权专有
侵权必究
开本：880mm×1230mm1/16
2005年10月第1版
字数：6千字
印张：0.75
2005年10月第1次印刷
