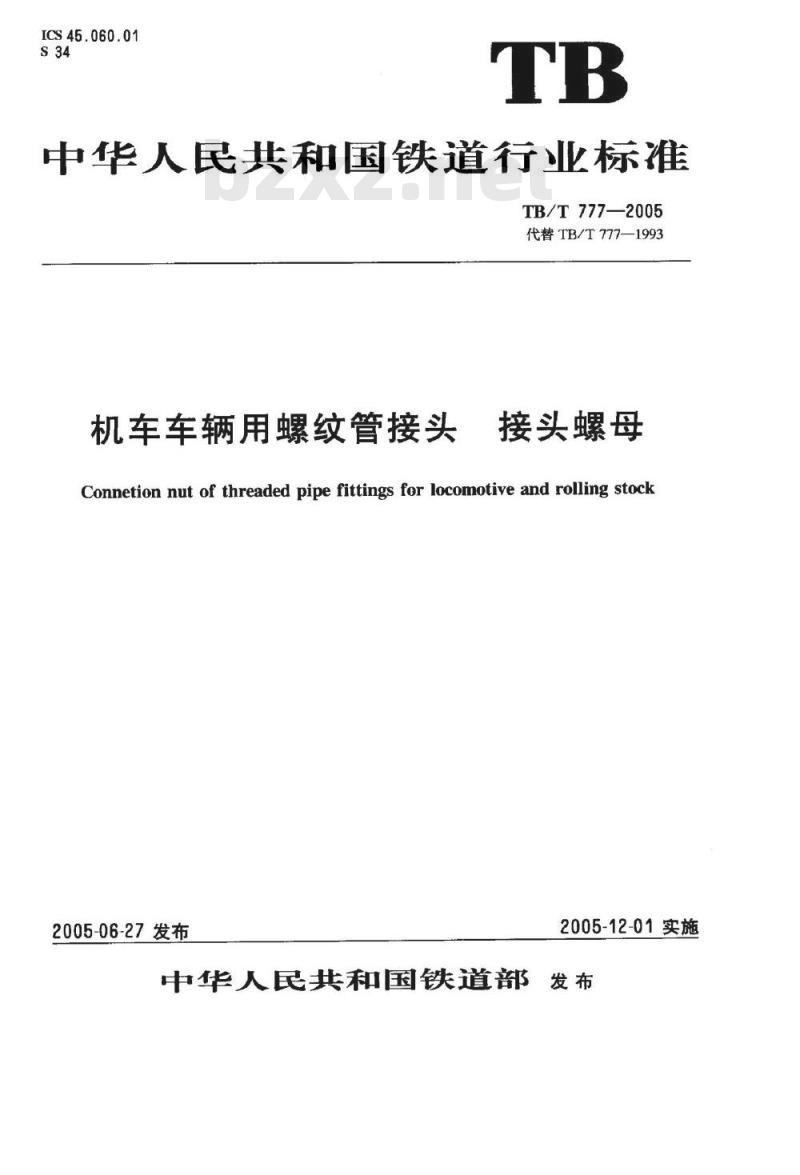

【铁路运输行业标准(TB)】 机车车辆用螺纹管接头 接头螺母

ICS45.060.01
中华人民共和国铁道行业标准
TB/T777—2005
代替TB/T777—1993
机车车辆用螺纹管接头
接头螺母
Connetion nut of threaded pipe fittings for locomotive and rolling stock2005-06-27发布
2005-12-01实施
中华人民共和国铁道部发布

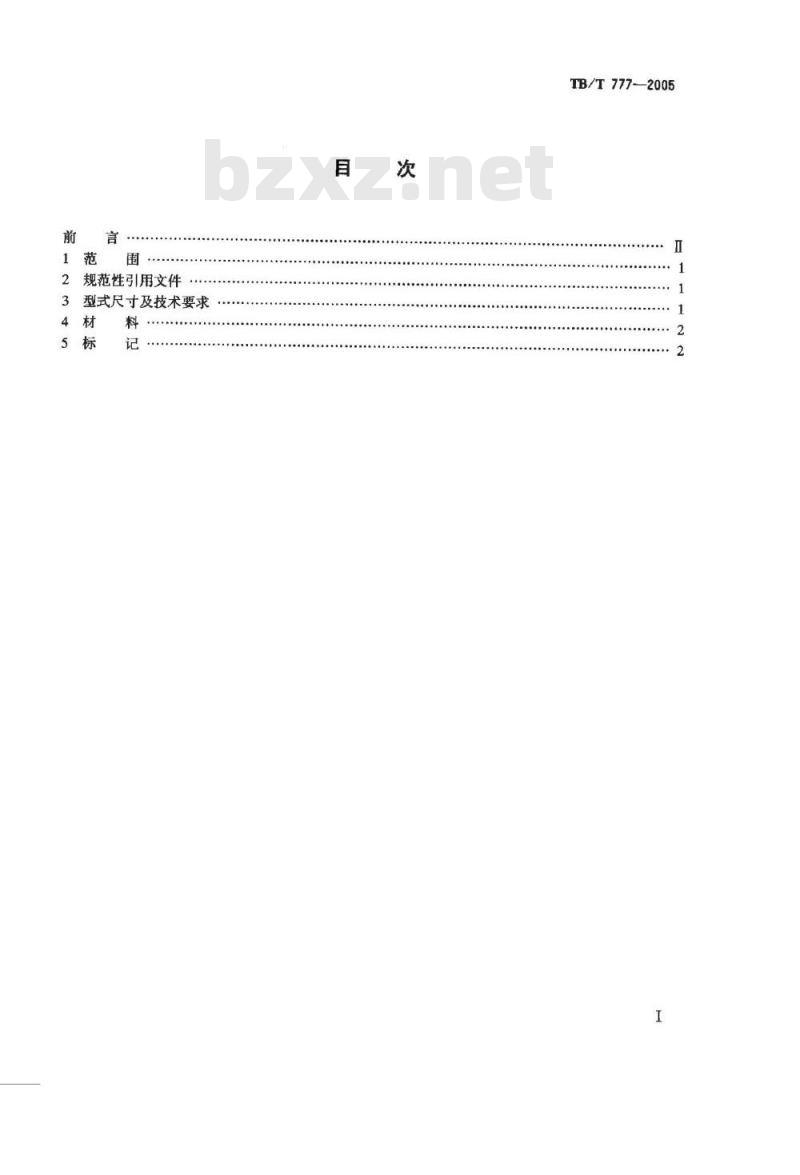

规范性引用文件
型式尺寸及技术要求
...........
TB/T777-2005
TB/T777—2005

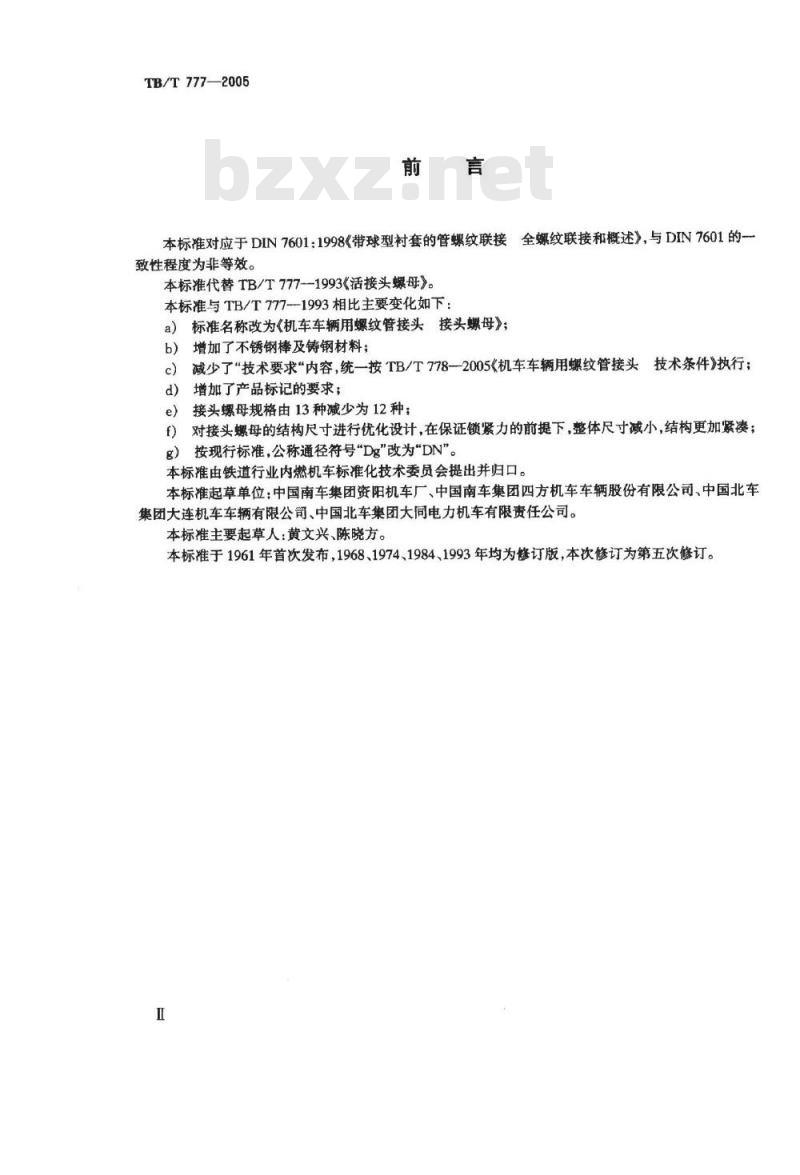

本标准对应于DIN7601：1998《带球型衬套的管螺纹联接全螺纹联接和概述》，与DIN7601的一致性程度为非等效。
本标准代替TB/T777-1993《活接头螺母》。本标准与TB/T7771993相比主要变化如下：a）标准名称改为《机车车辆用螺纹管接头接头螺母》；增加了不锈钢棒及铸钢材料；
减少了“技术要求“内容，统一按TB/T778—2005《机车车辆用螺纹管接头技术条件》执行；c
增加了产品标记的要求；
接头螺母规格由13种减少为12种；对接头螺母的结构尺寸进行优化设计，在保证锁紧力的前提下，整体尺寸减小，结构更加紧凑；按现行标准，公称通径符号“Dg\改为“DN\”。g）
本标准由铁道行业内燃机车标准化技术委员会提出并归口。本标准起草单位：中国南车集团资阳机车厂、中国南车集团四方机车车辆股份有限公司、中国北车集团大连机车车辆有限公司、中国北车集团大同电力机车有限责任公司。本标准主要起草人：黄文兴、陈晓方。本标准于1961年首次发布，1968、1974、1984、1993年均为修订版，本次修订为第五次修订。I

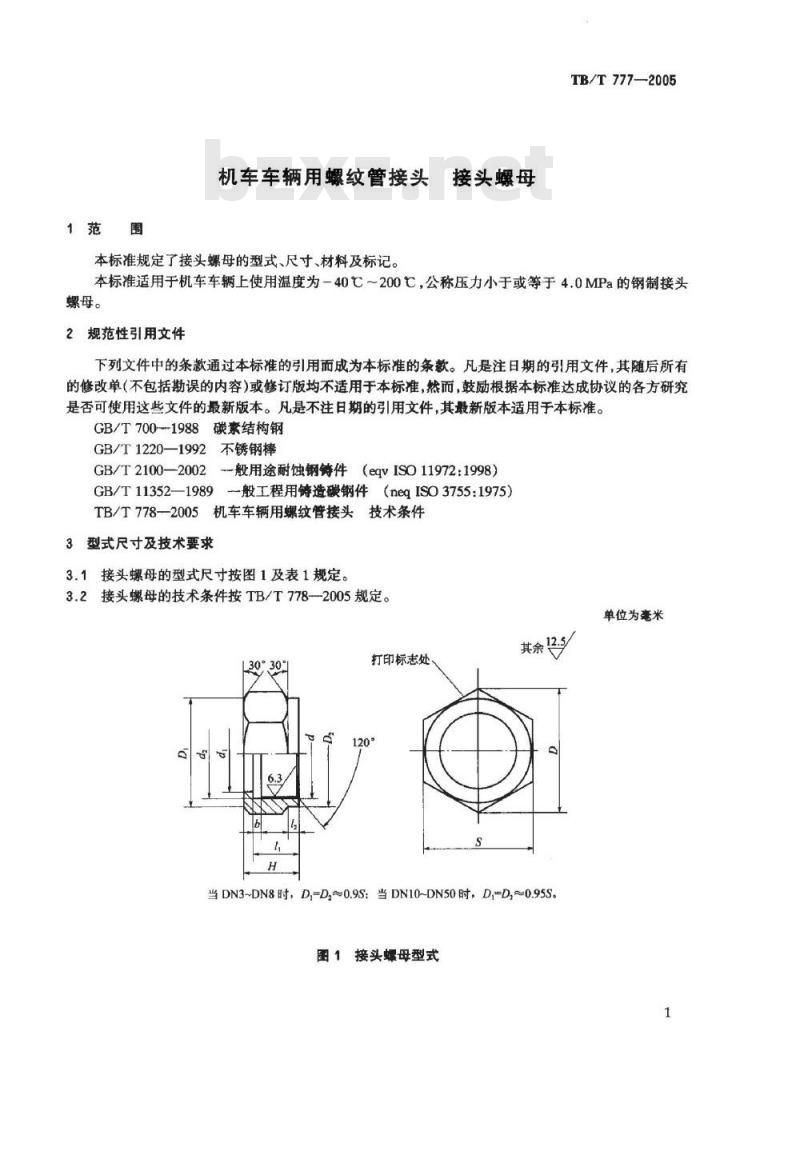

1范围
机车车辆用螺纹管接头
接头螺母
本标准规定了接头螺母的型式、尺寸、材料及标记。TB/T777—2005
本标准适用于机车车辆上使用温度为一40℃～200℃，公称压力小于或等于4.0MPa的钢制接头螺母。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T700-1988碳素结构钢Www.bzxZ.net
GB/T1220—1992不锈钢棒
一般用途耐蚀钢铸件（eqvISO11972：1998）GB/T2100-—2002
GB/T11352—1989
般工程用铸造碳钢件（negISO3755:1975）5机车车辆用螺纹管接头技术条件TB/T778--2005
3型式尺寸及技术要求
3.1接头螺母的型式尺寸按图1及表1规定。3.2接头螺母的技术条件按TB/T778--2005规定。单位为毫米
打印标志处
当DN3~DN8时，D=D~0.9S：当DN10~DN50时，D=D0.95S图1接头螺母型式
TB/T777--2005

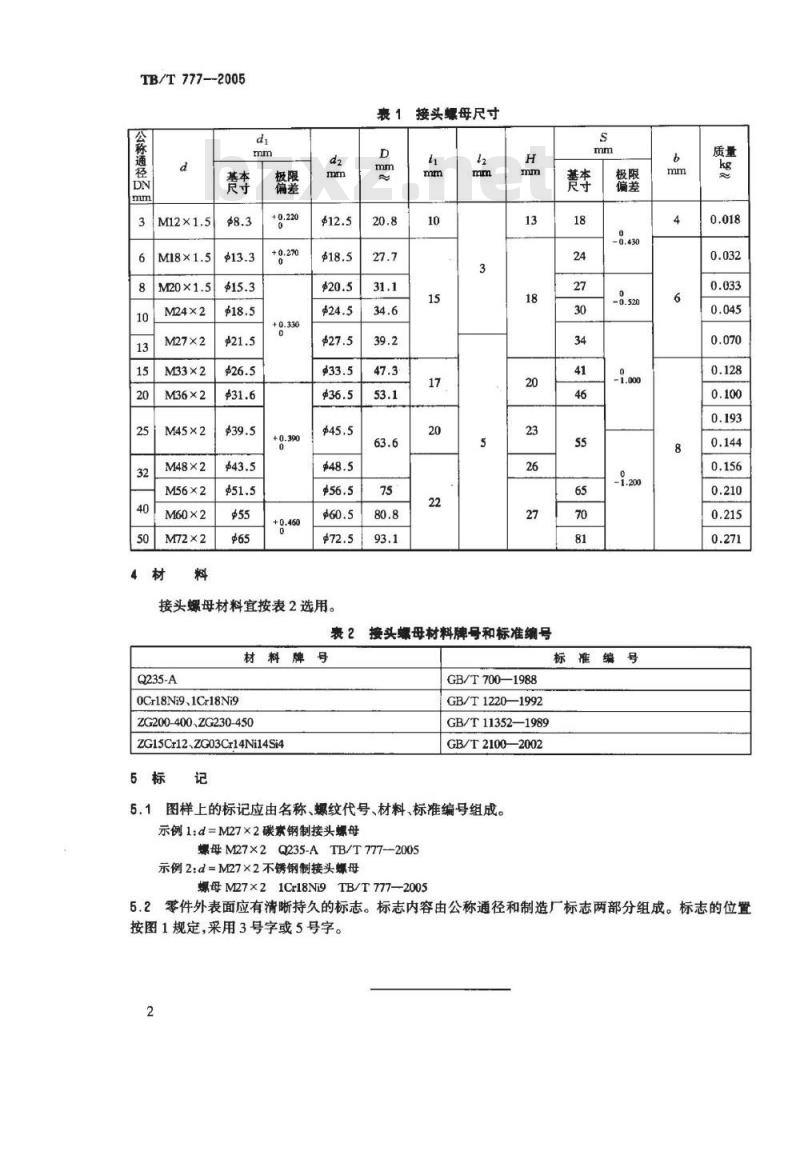

公称通径
M24×2
M33×2
M36×2
M45×2
M48×2
M56×2
M60×2
M72×2
4材料
接头螺母材料宜按表2选用。
材料牌号
Q235-A
0C18Ni9、1Cr18Ni9
ZG200-400、ZG230-450
ZG15C12、ZG03Cr14Ni14Si4
5标记
1接头螺母尺寸
按头螺母材料牌号和标准编号
标准编号
GB/T700—1988
GB/T1220—1992
GB/T11352—1989
GB/T2100—2002
5.1图样上的标记应由名称、螺纹代号、材料、标准编号组成。示例1:d=M27×2碳素钢制接头螺母螺母M27×2Q235-ATB/T777--2005示例2:d=M27×2不锈钢制接头螺母螺母M27×21Cr18Ni9TB/T7772005b
5.2零件外表面应有清晰持久的标志。标志内容由公称通径和制造厂标志两部分组成。标志的位置按图1规定，采用3号字或5号字。2
中华人民共和国
铁道行业标准
机车车辆用螺纹管接头接头螺母Connetion nut of threaded pipe fittings for locomotive and rolling stockTB/T777—2005
中国铁道出版社出版、发行
（100054，北京市宣武区右安门西街8号）读者服务部电话：市电（010)51873174，路电（021)73174北京市兴顺印刷厂印剧
版权专有侵权必究
开本：880mm×1230mm1/16
2005年10月第1版
印张：0.5
字数：6千字
2005年10月第1次印刷
