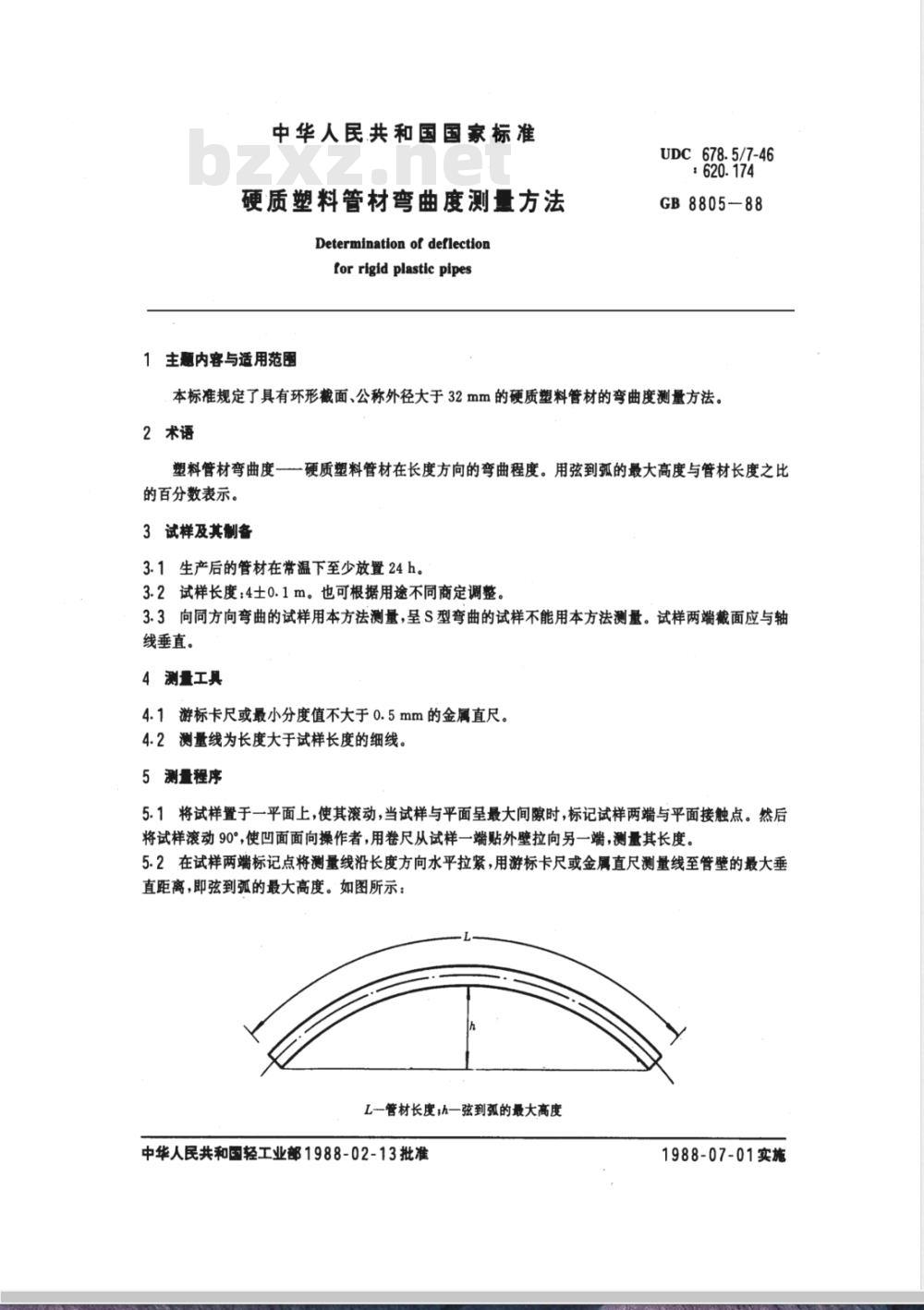

中华人民共和国国家标准
硬质塑料管材弯曲度测量方法
Determination of deflection
for rigid plastic pipes
1主题内容与适用范围
UDC678.5/7-46
：620.174
GB8805-88
本标准规定了具有环形截面、公称外径大于32mm的硬质塑料管材的弯曲度测量方法。2术语
塑料管材弯曲度-
的百分数表示。
3试样及其制备
-硬质塑料管材在长度方向的弯曲程度。用弦到弧的最大高度与管材长度之比3.1生产后的管材在常温下至少放置24h。3.2试样长度：4士0.1m。也可根据用途不同商定调整，3.3向同方向弯曲的试样用本方法测量，呈S型弯曲的试样不能用本方法测量。试样两端截面应与轴线垂直。
4测量工具
4.1游标卡尺或最小分度值不大于0.5mm的金属直尺。4.2测量线为长度大于试样长度的细线。5测量程序
5.1将试样置于一平面上，使其滚动，当试样与平面呈最大间隙时，标记试样两端与平面接触点。然后将试样滚动90°，使凹面面向操作者，用卷尺从试样一端贴外壁拉向另一端，测量其长度。5.2在试样两端标记点将测量线沿长度方向水平拉紧，用游标卡尺或金属直尺测量线至管壁的最大垂直距离，即弦到弧的最大高度。如图所示：L一管材长度;h一弦到弧的最大高度中华人民共和国轻工业部1988-02-13批准1988-07-01实施

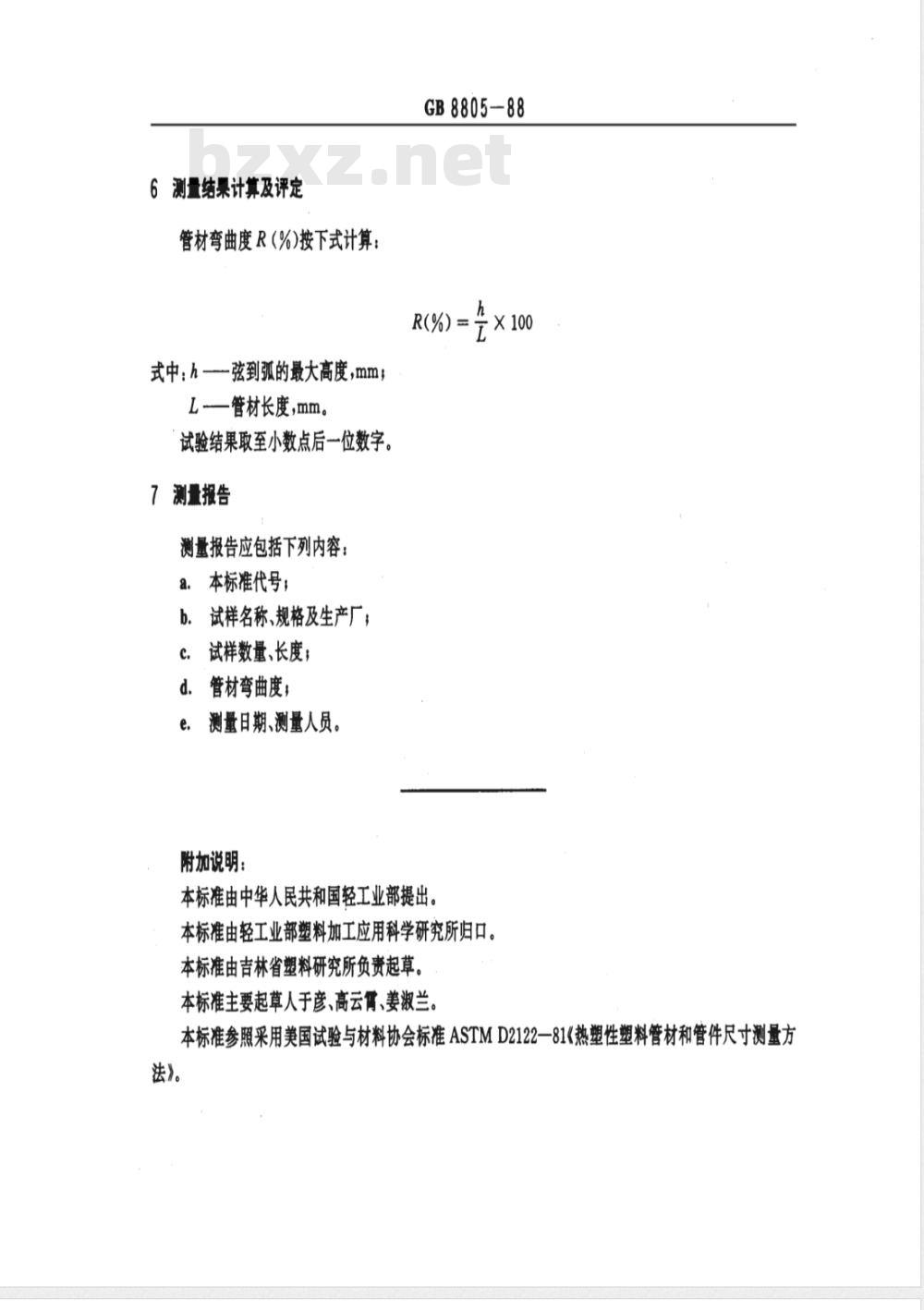

6 测量结果计算及评定
管材弯曲度R（%)按下式计算：
式中：h—弦到弧的最大高度，mmL—管材长度,mm。
试验结果取至小数点后一位数字。7测量报告
测量报告应包括下列内容：
a.本标准代号；
b．试样名称、规格及生产厂；
c．试样数量、长度；
d．管材弯曲度；
e．测量日期、测量人员。
附加说明：
GB8805-88
R(%) :免费标准下载网bzxz
本标准由中华人民共和国轻工业部提出，×100
本标准由轻工业部塑料加工应用科学研究所归口。本标准由吉林省塑料研究所负责起草。本标准主要起草人于彦、高云寓、姜淑兰，本标准参照采用美国试验与材料协会标准ASTMD2122一81《热塑性塑料管材和管件尺寸测量方法》。
