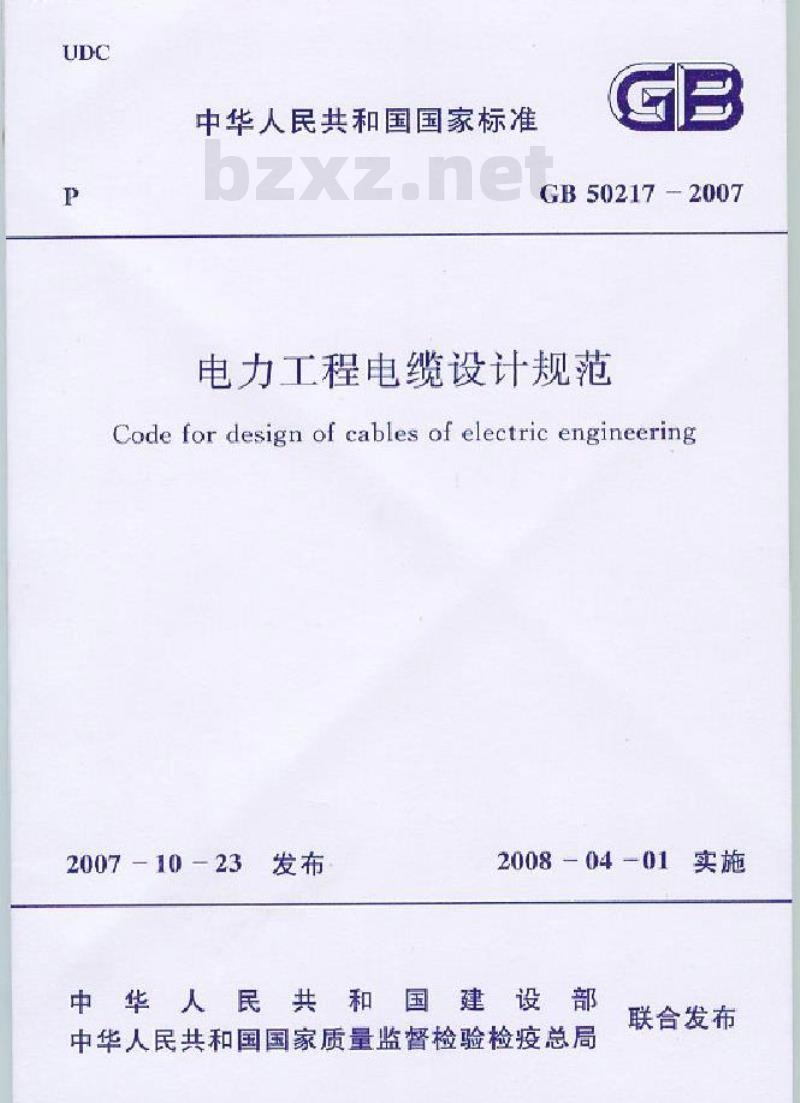

【国家标准(GB)】 电力工程电缆设计规范

中华人民共和国国家标准
GB50217-2007
电力工程电缆设计规范
Code for design of cables of electric engineering2007 -10 -23
2008-04-01
中华人民共和国建设部
中华人民共和国国家质量监督检验检疫总局联合发布

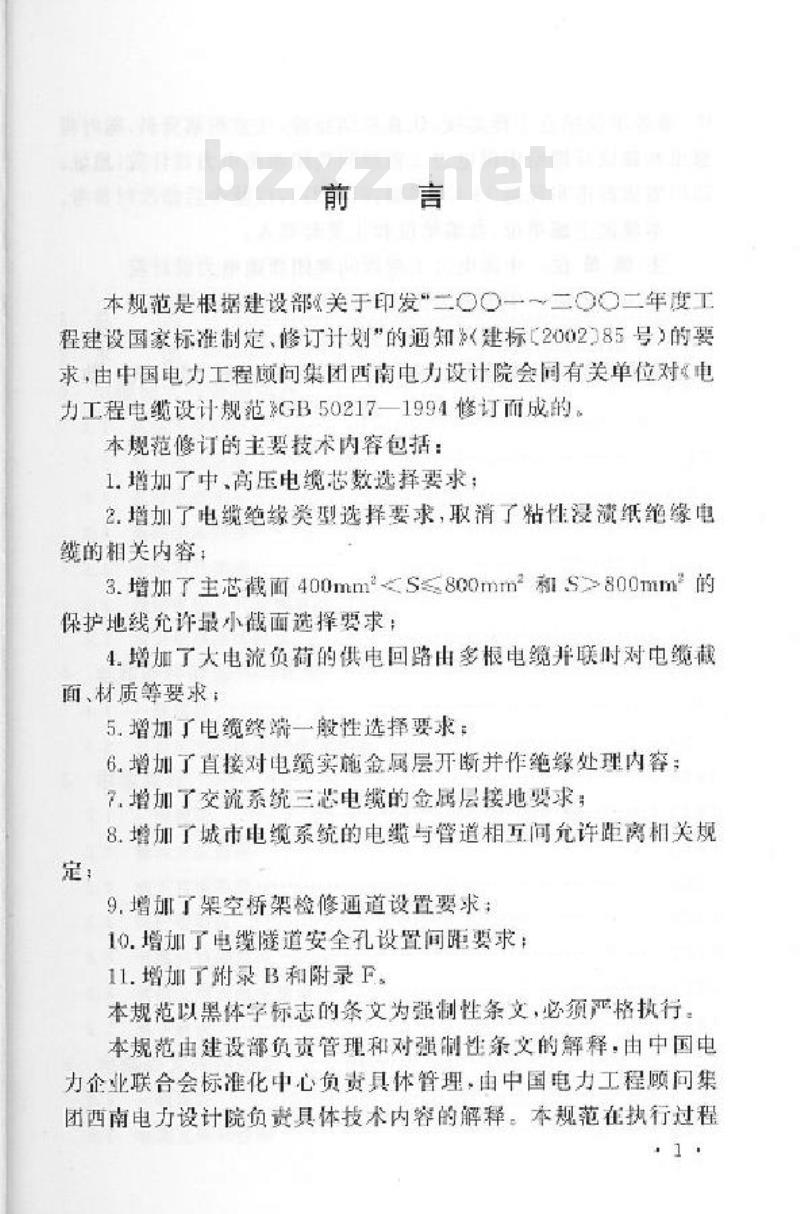

本规范是根据建设部关于印发“二O一～二OO二年度工程建设国家标准制定修订计划”的通知”建标2002385号2的要求，由中国电力工程顾问集团西南电力设计院会国有关单位对电力工程电缆设计规范GB50217—1994修订面成的本博范修订的主要技术内容包括：1.增加了中、高压电缆芯数选择要求：2.增加了电缆绝缘类型选择要求，取消了粘性漫遗纸绝缘电继的相关内容
3.增加了主芯面400mm800mm2的保护地线充许量最小截面选择要求：4.增加了大电流负荷的供电回路由多根电缆并联时对电缆截面、材质等要求：
5.增加了电缆终端一般性选择要求：6.增加了直接对电缆实施金同层开断并作绝缘处理内容：7.增加了交就系统三芯电缆的金属易接地要求：8.增加了城市电缆系统的电缆与管道相万间允许距离相关规定：
9.增加了架空桥架检修通道设置要求：10.增加了电缆隧道安全孔设置间距要求：11增加工时录B和附录F

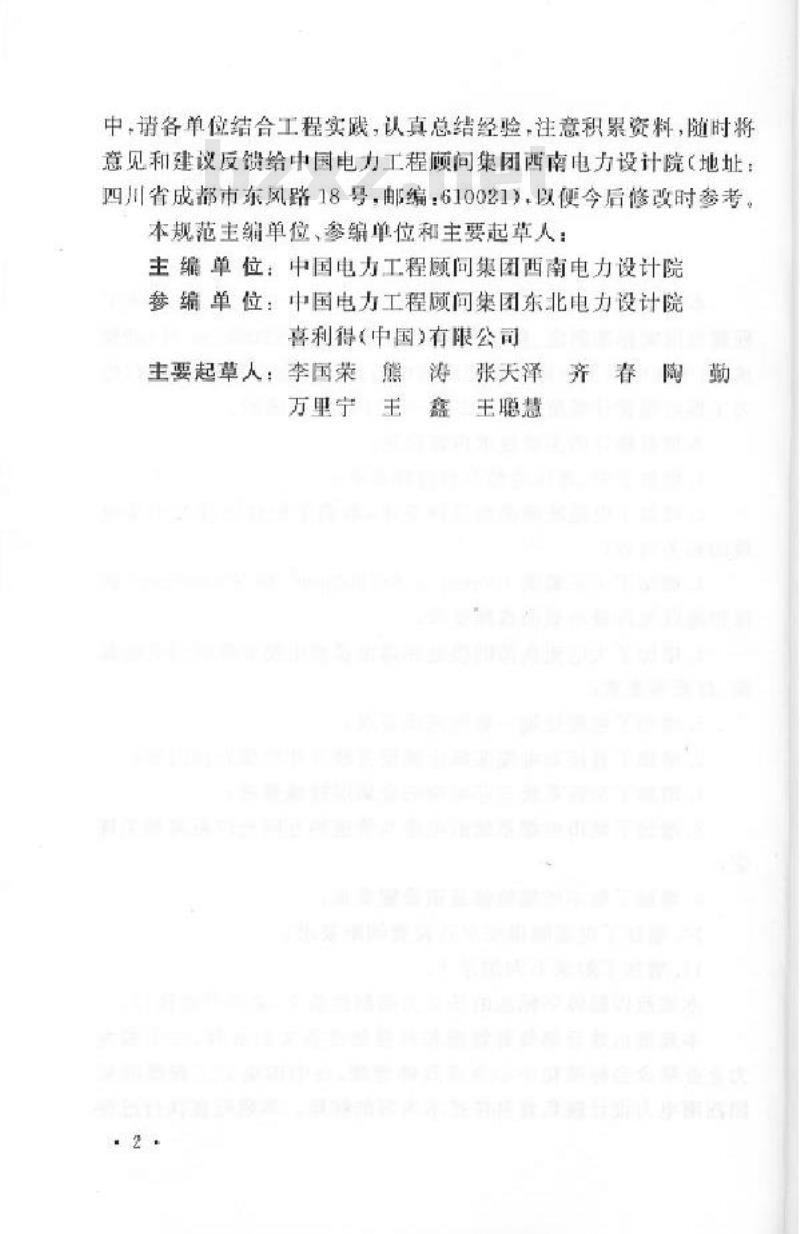

本规范以黑体字标志的条文为强制性条文，必须严格执行：本规范由建设部负责管理和对强制生条文的解释由中国电力企业联合会标准化中心负责具体管理·由中国电力工程顾问集团西南电力设计院负责具体技术内容的解释。本规范在执行过程中，请各单位结合工程实践，认真总结经验，注意积累资料，随时将意见和建议反馈给中国电力工程顾问集团西南电力设计院（地址：四川省成都市东风路18号，邮编：610021），以便今后修改时参考。本规范主纳单位、参编单位和主要起草人：继单位：中国电力工程顾同集团西南电力设计院参编单位：中国电力工程顾问集团东北电力设计院喜利得（中国）有限公司
主要起草人：李国荣熊涛张天泽齐春陶勤万里宁主鑫王聪慧

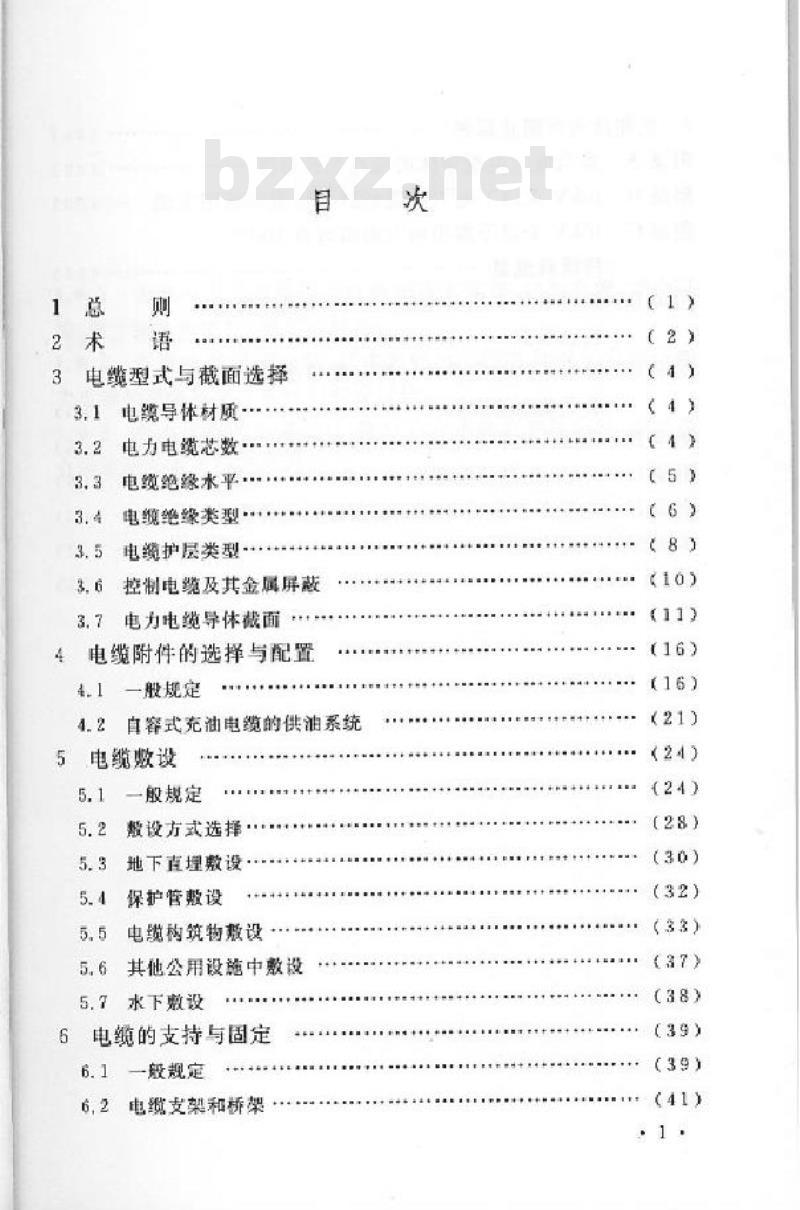

电缆型式与截面选择
电缆导体材质
电力电缆芯数
电缆绝缘水平
电缆维缘类型·
电缆护层类型·
控制电缆及其金属屏藏
电力电缆导体截面
4电缆附件的选择与配置
一般规定
4.2自容式充油电缆的供油系统
5电缆欺设
5.1一般规定
5.2酸设方式选择·
5.3地下直理敷设·
5.4保护管敷设
5.5电续构筑物数设
5.6其他公用设施中数投
5.7水下敷设bzxz.net
6电缆的支持与固定
6.1 -般规定
6.2电缆支架和桥架
？电缆防火与阻止延燃

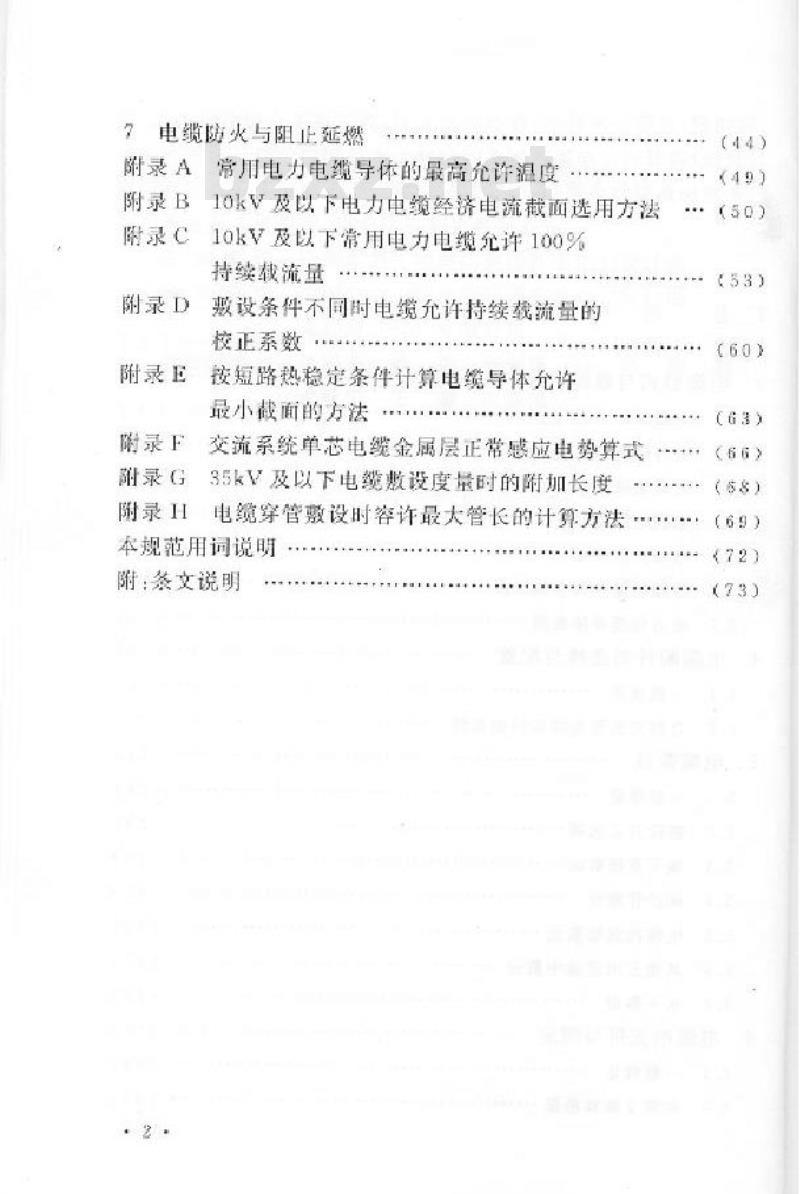

附录A常用电力电缆导体的最高允许温度(44)
附录B10kV及以下电力电缆经济电流截面选用方法（50）厨录C
10kV及以下常用电力电缆允许100%持续载流量
附录D
敷设条件不同时电缆允许持续载流量的校正系数：
附录E
按短路热稳定条件计算电缆导体允许最小截面的方法
附录F
谢录G
附录H
交流系统单芯电缆金属层正常感应电势算式35kV及以下电缆数设度量时的附加长度电缆穿管敷设时容许最大管长的计算方法本规范用词说明
附：务文说明
1总则
1.0.1为使电力工程电缆设计做到技术先进，经济合理，安全适用、使于施工和维护，制定本规范。1.0.2本规范适用于新建，扩建的电力工程中500kV及以下电力电缆和控制电缆的选择与缴设设计。1.0.3电力工程的电缆设计，除应符合本规范的规定外，尚应符合国家现行有美标谁的规定，
2术语
2.0.1 耐火性fire resistance
在规定试验条件下，试样在火焙中被燃烧而在一定时间内能保持正常运行的性能
2.0.,2耐火电缆fire resistant cable其有耐火性的电缆。
2.0.3阻燃性flameretardancy
在规定试验条件下，试样被燃烧，在撤去试验火源后，火焰的荣延仅在限定范围内，且残焰或残灼在限定时间内能自行熄灭的特性。
2.0.4阻燃电缆flameretardantcable具有阻燃性的电缆。
2.0.5千式交联dry-type eross-linked艺。
使交联聚乙烯绝缘材料的制造能显著减少水分含量的交联工2.0.6水树
watertree
交联聚乙矫电缆运行中绝缘层发生树枝状微细裂纹现象的略2.o.7金属塑料复合阻水层metallic-plastiecompositewaterbarrier
由铝或铅箔等薄金属层夹于塑料层中特制的复合带沿电缆纵向包国构成的阻水层。
2.0.8热阻thermal resistance
计算电缆载流量采取热网分析法，以一维散热过程的热欧姆法则所定义的物理量。
2.0.g回流线auxiliary ground wire配置平行于高压单芯电缆线路，以两端接地使感应电流形成回路的导线
2.0.10直理缴设direct burying电缆缴设人地下境沟中沿沟底铺有柜层和电缆上铺有置盖层，且加设保护板再理齐地坪的数设方式。2.0.11浅槽channel
容纳电缆数量较少未食支架的有盖槽式构筑物。2.0.12工作井manhole
专用于安置电缆接头等附件或供牵拉电缆作业所带的有盖坑式电缆构筑物。
2.o.13电缆构筑物cablebuildings专供敷设电缆或安置附件的电缆沟，浅槽，排管、隧道、夹层、竖（斜)井和工作井等构筑物。
2.0.14提性固定slipfixing
使电缆随热胀冷缩可沿固定处轴向角度变化或稍有横我的固定方式。
2,0.15刚性固定rigid fixing
使电缆不随热胀冷缩发生位移的夹紧固定方式2.0.16电缆的蛇形敷设snaking of cable按定量参数要求减小电缆轴向热应力或有助自由伸缩量增大面使电缆呈蛇形状的敷设方式。承
谷经馆
3电缆型式与截面选择
流国爱
早哈耀
费聘010
3.1电缆导体材质
控制电继应选用铜导体。
人昌雅销
用于下列情况的电力电缆+应选用制导体：3.1.2
电机励磁，重要电源，移动式电气设备等需保持连接具有1
、高可靠性的回路，
2.振动剧烈，有爆燥炸危险或对铅有腐蚀等严酷的工作环境。3
耐火电缆。
紧靠高温设备布置
安全性要求高的公共设施。
工作电流较大，雷增多电缆根数时3.1.3
除限于产品仅有铜导体和第3.1.1.3.1.2条确定应选用铜导体的情况外，电缆导体材质可选用铜或错导伴。3.2电力电缆芯数
3.2.11kV及以下电源中性点直接接地时，三相回路的电缆芯数的选择，应符合下列规定：
1保护线与受电设备的外露可导电部位连接接地时，应符合下列规定：
12保护线与中性线合用同一导体时，应选用四芯电缆。2)保护线与中性线各自独立时，宜选用五芯电缆：当满足本规范第5.1.16条的规定时，也可采用四芯电缆与另外的保护线导体组成。
2受电设备外露可导电部位的接地与电源系统接地各自独立时应选用四芯电缆。
3.2.21kV及以下电源中性点直接接地时，单相回路的电缆芯数的选择，成符合下列规定：
1保护线与受电设备的外露可导电部位连接接地时，应符合下列规定：
1)保护线与中性线合用同一导体时应选用两芯电缆。2）保护线与中性线各自独立时，宜选用三芯电缆，当满足本规范第5.1.16条的规定时，也可采用两芯电缆与另外的保护线导体组成，
2受电设备外露可导电部位的接地与电源系统接地各自独立时，应选用两芯电缆。
3.2.33~35kV三相供电回路的电缆芯数的选择，应符合下列规定：
1工作电流较大的回路或电缆设于水下时，每回可选用3根单芯电缆。
2除上述情况外，应选用三芯电缆：三芯电缆可选用普通统包型，也可选用3根单芯电缆绞合构造型。3.2.4110kV三相供电回路，除敷设于湖，海水下等场所且电缆截面不大时可选用三芯型外，每回可选用3根单芯电缆。110kV以上三相供电国路，每回应选用3根单芯电缆。3.2.5电气化铁路等高压变流单指供电国路：应选用两芯电缆或每回选用2根单芯电缆
3.2.6直流供电国回路的电缆芯数的选择，应符合下列规定：1低压直流供电回路，宜选用两芯电缆：也可选用单芯电缆。2高压直流输电系统，宜选用单芯电缆：在潮、海等水下敷设时，也可选用同型两芯电缆。
3.3电缆绝缘水平
3.3.1交流系统中电力电缆导体的相间额定电压，不得低于使用国路的工作线电压。
3.3.2交流系统中电力电缆导体与绝缘屏鼓或金属层之问额定电压的选择，应符合下列规定：1中性点直接接地或经低电阻接地的系统，接地保护动作不超过1min切除故障时，不应低于100%的使用国路工作租电压。2除上述供电系统外，其地系统不宜低手133%的使用回路工作相电压，在单相接地故障可能持续8h以上，或发电机回路等安全性要求较高时，宜采用173%的使用回路工作相电压。3.3.3交流系统中电缆的耐压水平，应满足系统绝缘配合的要求
3.3.4直流输电电缆绝缴水平，应具有能承受极性反向，直流与冲击叠加等的耐压考核：使用的交联聚乙烯电缆应具有抑制空间电荷积聚及其形成局部高场强等适应直流电场运行的特性3.3.5控制电缆的额定电压的选择，不应低于该回路工作电压，并应符合下列规定：
1沿高压电缆并行数设的控制电缆（导引电缆），应选用相适合的额定电压。
2220kV及以上高压配电装置敷设的控制电缆，应选用450/750V.
3除上述情况外，控制电缆宜选用450/750：外部电气干扰影响很小时，可选用较低的额定电压3.4电缆绝缘类型
3.4.1电缆绝缘类型的选择，应符合下列规定：1在使用电压、工作电流及其特征和环境条件下，电缆绝缘特性不应小于常规预期使用寿命。2应根据运行可靠性、施工和维护的简便性以及充许最高工作温度与造价的综合经济性等因案选择。3应符合防火场所的要求，并成利于安全，4明确需要与环境保护协调时，应选用符合环保的电缆绝缘6
类型。
3.4.2常用电缆的绝缘类型的选择，应符合下列规定：1中低压电缆绝缘光型选择除应符合本规范第3.4.3~3.4.7条的规定外，低压电缆宜选用聚氯乙烯或交联聚乙烯型挤塑绝缘类型，中压电缆宜选用交联聚艺烯绝缘类型，明确要与环境保护协调时，不得选用聚氧乙绝缘电缆2高压交流系统中电缆线路，宜选用交联乙烯绝缘类型在有较多的运行经验地区，可选用自容式充油电缆。3高压直流输电电缆，可选用不滴流浸溃纸绝缘、自容式充油类型。在需要提高箍电能力时，宜选用以半合成纸材料构造的型式直流输电系统不宜选用普通交联聚乙烯型电缆：3.4.3移动式电气设备等经常弯移或有较高柔软性要求的回路：应选用像皮绝缘等电缆。
34.4放故射线作用场所，应按绝缘类型的要求，选用交联亲乙烯或乙内橡皮绝象等耐射线辐照强度的电缆。3.4.560℃以上高温场所，应按经受高温及其持续时间和绝缘类型要求，选用耐热聚氯乙烯，交联聚乙烯或乙内橡皮绝缘等耐热型电缆100C以上高温环境，宜选用矿物绝缘电缆。高温场所不宜选用普通聚氯乙烯绝缘电缆。3.4.6一15℃以下低温环境，应按低温条件和绝缘类型要求，选用交联聚乙烯、聚乙烯绝缘、耐寒橡皮绝缘电缆。低温环境不宜选用亲氟之烯绝缘电缆3.4.7在人员密集的公共设施，以及有低毒阻燃性防火要求的场所，可选用交联聚乙烯或乙丙橡皮等不含卤素的绝缘电缆。防火有低毒性要求时，不宜选用聚氯乙烯电缆。3.4.8除本规范第3.4.5~3.4.7条明确要求的情况外，6kV以下回路，可选用聚氛之烯绝缴电缆。3.4.9对6kV重要回路或6kV以上的交联聚乙烯电缆，应选用内外半导电与绝综层三层共挤工艺特征的式
