【国家标准(GB)】 漆包圆绕组线 第22部分:240级芳族聚酰亚胺漆包铜圆线

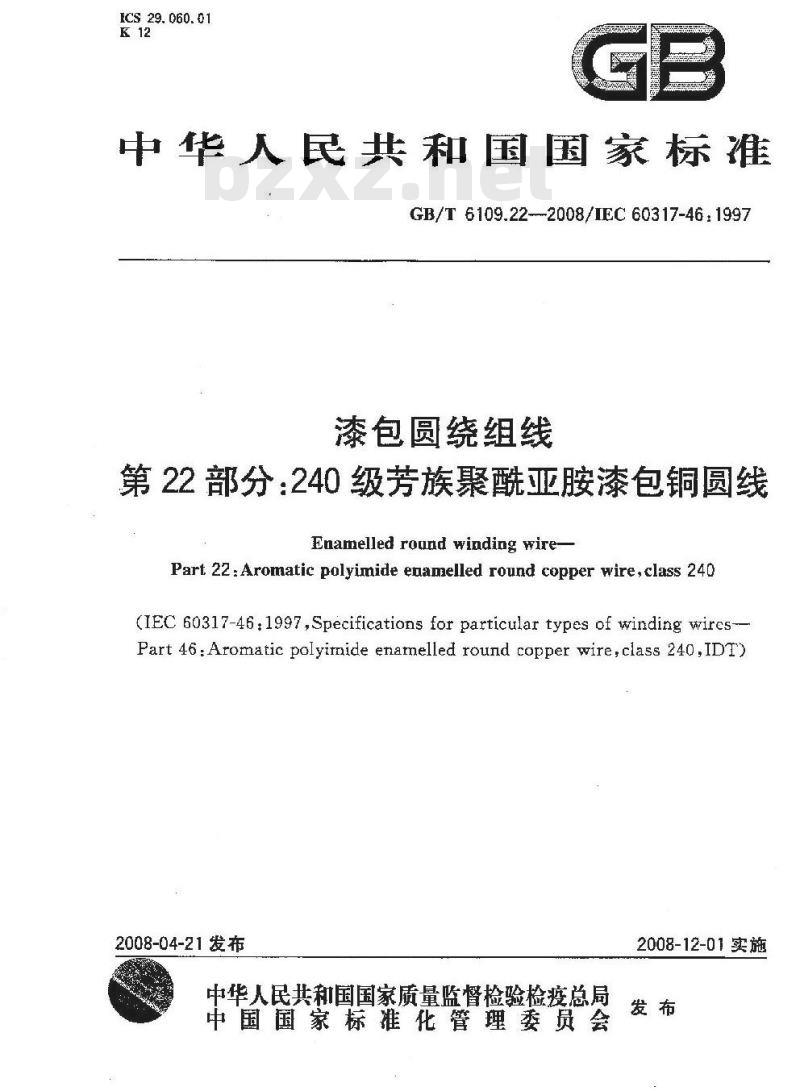

ICS 29. 060. 01
中华人民共和国国家标准
GB/T 6109.22--2008/IEC60317-46:1997漆包圆绕组线
第22部分：240级芳族聚酰亚胺漆包铜圆线Enamelled round winding wirePart 22:Aromatic polyimide euamelled round copper wire,class 240(IEC 60317-46:1997,Specifications for particular types of winding wires-Part 46:Aromatic polyinide enamelled round copper wire,class 240,IDT)2008-04-21发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-12-01实施

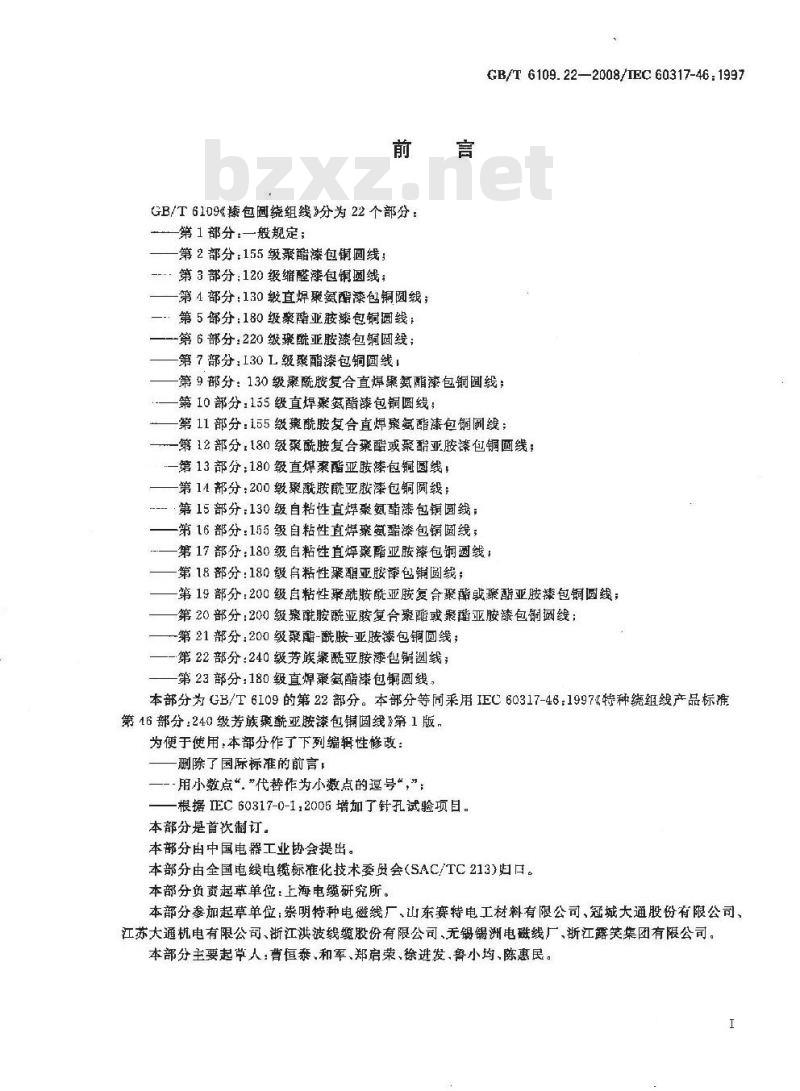

GB/T6109漆包圆绕组线》分为22个部分：—第1部分：一般规定；
第2部分：155级聚酯漆包铜圆线：-\第3部分：120级缩醛漆包匍圆线；第4部分：130级直焊聚氢酯漆包铜圆线--·第5部分：180级聚醛亚胺漆包圆线-第6部分：220级聚酰亚胺漆包铜国线；第7部分：130L级聚酯漆包铜圆线1GB/T 6109.222008/IEC 60317-46:1997第9部分：130级聚酰胺复合直焊聚氨酯漆包铜圆线：第10部分：155级直焊聚氮酯漆包铜圆线：第 11部分:155级酰胺复合直焊聚氢酯漆包铜厕线;第12部分：180级聚酰胺复合聚酯或聚酮亚胺漆包铜圆线;-第13部分：180级直焊酯亚胺漆包铜圆线！第14部分：200级聚酰胺酰亚胺漆包铜圆线；第15部分：130级自粘性直焊聚氨酯漆包铜圆线；第16部分：155级自粘性直焊聚氧酯漆包铜菌线；第17部分：180级自粘性直焊聚酯亚胺漆包铜圆线：第18部分：180级自糕性聚亚胺漆包铜圆线；第19部分：200级自粘性聚酰胺酰亚胺复合聚酯或酯亚胺漆包铜圆线；第20部分：200级聚酰胺酰亚胺复合聚酪或聚酯亚胺漆包铜圆线：-第21部分：200级聚酯-酰胺-亚胺漆包铜圆线；第22部分：240级芳族聚酰亚胺漆包钢圆线：第23部分：180级直焊聚氢酯漆包铜圆线，本部分为GB/T6109的第22部分。本部分等同采用IEC60317-46：1997&特种绕组线产品标推第16部分：240级芳族聚酰亚胺漆包镉圆线》第1版，为便于使用：本部分作了下列编辑性修故删除了国际标准的前言：
用小数点“”代替作为小点的逗号”，”根据IEC 60317-0-1.2005增加了针孔试验项目。本部分是首饮制订。
本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会(SAC/TC213)归口。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：崇明特种电磁线厂、山东赛特电工材料有限公司、冠城大通股份有限公司、江苏大通机电有限公司、断江洪波线缆股份有限公司、无织洲电磁线厂、浙江露笑集团有限公司。本部分主要起草人：恒泰、和军、郑启荣,徐进发、鲁小均、陈惠民。I

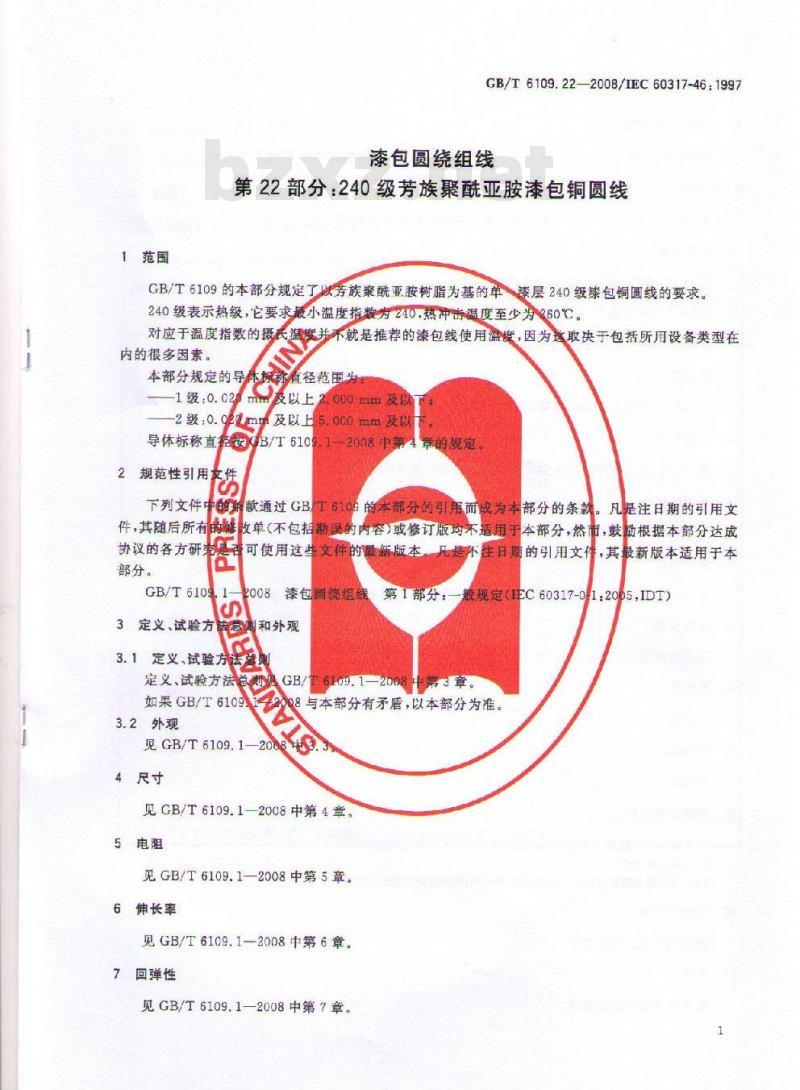

1范围Www.bzxZ.net
GB/T6109.22-—2008/IEC60317-46:1997漆包圆绕组线
第22部分：240级芳族聚酰亚胺漆包铜圆线GB/T6109的本部分规定了以芳族聚酰亚胺树脂为基的单一漆层240级漆包铜圆线的要求240级表示热级，它要求最小温度指数为240，热冲击温度至少为260℃。CHINA
对应于温度指数的摄民
温度并不就是推荐的漆包线使用温度，因为这取决于包括所用设备类型在内的很多因素。
本部分规定的导体
1级：0.C2
省径范围一
皮以上
2级：0.0mm及以上
西B/T610
导体标称直
规范性引用文件
2000.mm及
ocomm及以
-2008中第4章的规定
下列文件中款通过GBT610的本部分的引用而成为本音部分的条款。
凡是注日期的引用文
件，其随后所有收单不包措勘误的内容）或修订版均不适用于协议的各方研可使用这些文件的新版本，几是不注日场部分。
GB/T61091
漆包圆绕组线
3定义、试验方
创和外观
3.1定义、试验方法限贝
定义、试验方法总处
如果GB/T6109
3.2外观
第1部分：
本部分，然市，鼓动根据本部分达成的引用文件，其最新版本适用于本般规定（IEC60317-01:2005,IDT）08与本部分有矛盾，以本部分为准见GB/T6109.1—2008
4尺寸
见GB/T6109.1—2008中第4章。
5电阻
见GB/T6109.1-2008中第5章。
6伸长率
见GB/T6109.1-2008中第6章。
7回弹性
见GB/T6109.1—2008中第7章。

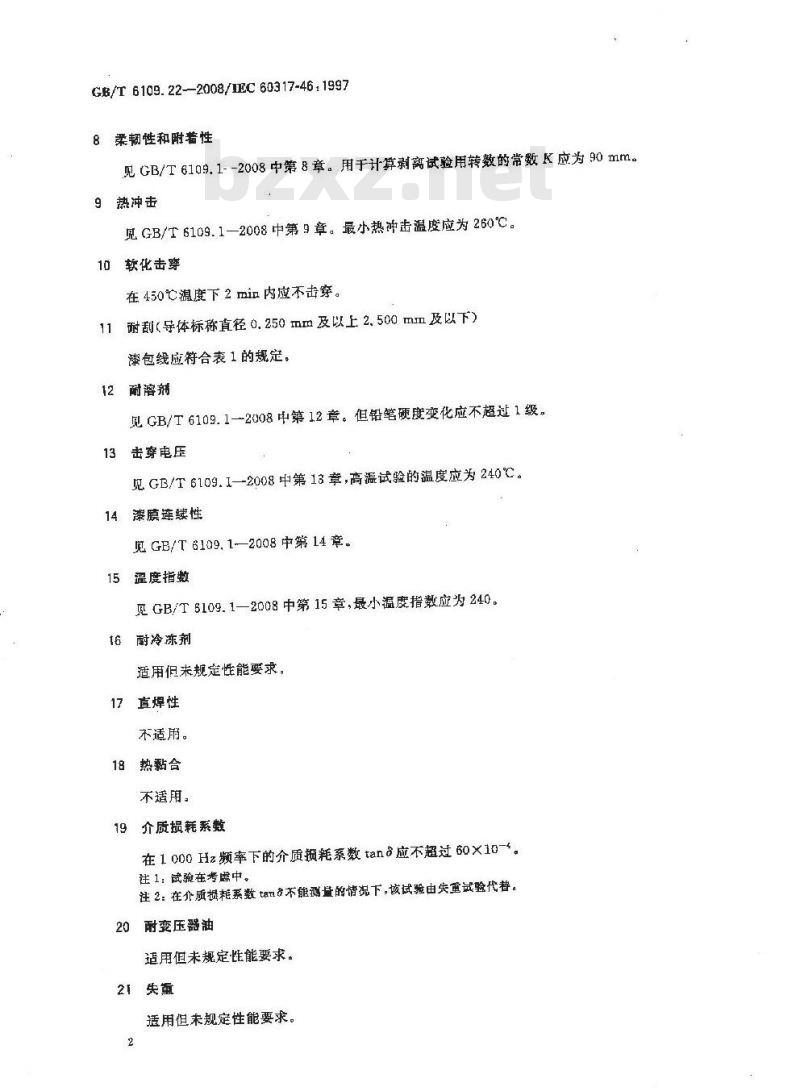

GB/T 6109. 22-—2008/JEC 60317-46:19978柔韧性和附着性
见GB/T6109.1--2008中第8章。用于计算剥离试验用转数的常数K应为90mm。9热冲击
见GB/T6109.1—2008中第9章。最小热冲击温度应为260℃。10软化击穿
在450℃温度下2min内应不击穿。11谢刮（导体标称直径0.250mm及以上2.500mm及以下）漆包线应符合表1的规定。
12耐溶剂
见GB/T6109.1-2008中第12章。但铅笔硬度变化应不超过1级。13击穿电压
见GB/T6109.1—2008中第13章，高温试验的温度应为240℃。14漆膜连续性
见 GB/T 6109, 1-—2008 中第 14 章。15温度指数
见GB/T6109.1—2008中第15章，最小逼度措数应为240。16耐冷冻剂
适用但未规定性能要求，
17直焊性
不适用。
18热黏合
不适用。
19介质损耗系数
在1000Hz频率下的介质损耗系数tan应不超过60×10-往 1：试验在考虑中。
注2：在介质损耗系数tn不能测量的情况下，该试验由失重试验代替。20耐变压器油
适用但未规定性能要求。
21失蛋
适用但未规定性能要求。

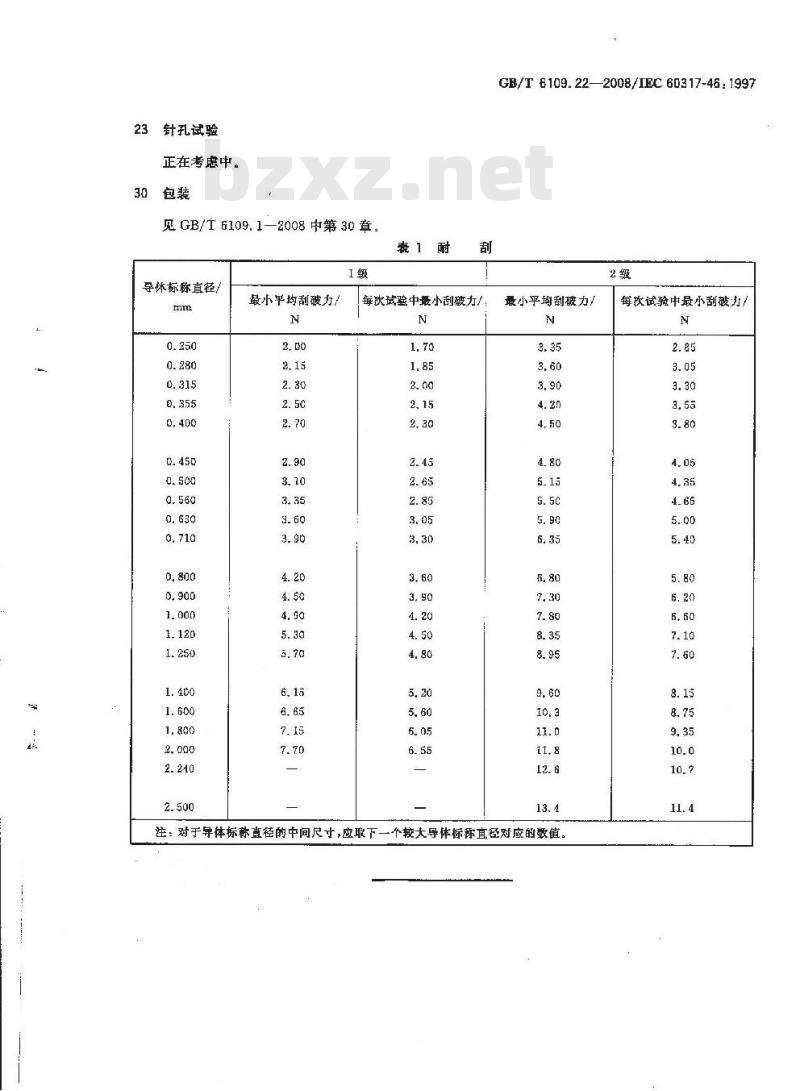

23针孔试验
正在考虑中。
30包装
见GB/T6109.1—2008中第30章。体标称直径/
最小平均刮破力/
表1耐
每次斌验中最小刮破力/
GB/T 6109. 22—2008/IEC 60317-46: 19972级
最小乎均刮破力/
注：对于导体标称直径的中间尺寸，应下一个较大导体标称直径对应的数值。每次试验中最小刮破力/
